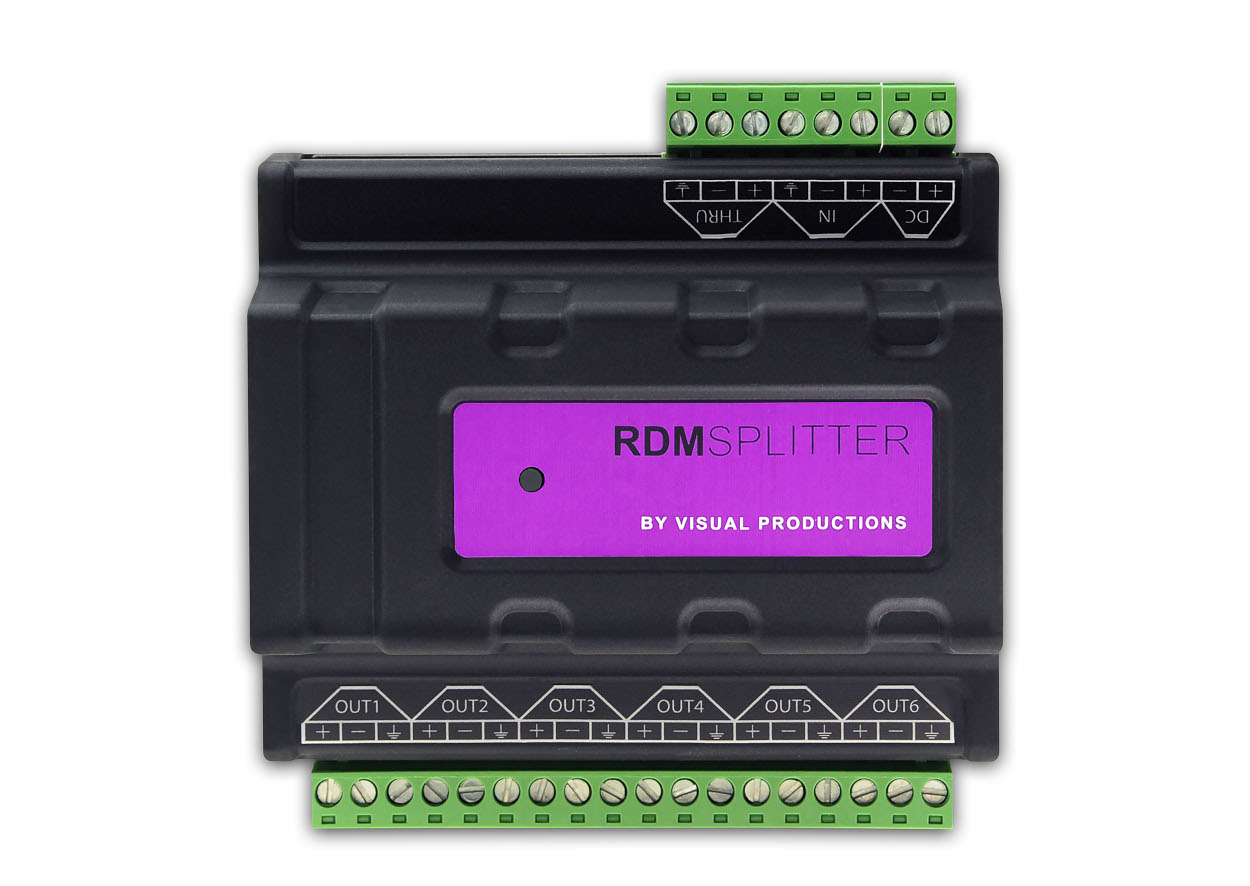

Visual Productions RDMSplitter TB
DIN DMX Splitter 1 In/6 Out, raccordements DMX par borniers
Le RdmSplitter est un splitter/booster isolé optiquement pour les réseaux DMX et RDM.
Étendre le réseau DMX
Le splitter dispose d'une entrée DMX et la retransmet via ses 6 ports de sortie DMX. Chaque port de sortie peut piloter 32 autres appareils. Le splitter peut également faire office d'amplificateur de signal, car chaque port supporte une connexion supplémentaire jusqu'à 300 mètres.
Faciliter les connexions par câble
Normalement, le DMX exige que les appareils soient connectés selon une topologie en bus, où un câble passe par chaque appareil. Le RdmSplitter permet une topologie en étoile pour une utilisation efficace des câbles.
Prévention des boucles de terre
Les ports de sortie DMX sont protégés par une isolation optique, ce qui protège le répartiteur et ses appareils connectés contre les surtensions et les boucles de terre dangereuses.
Réception des retours d'informations des appareils
Le RdmSplitter prend en charge la communication RDM. RDM est le protocole qui permet à vos appareils d'envoyer des informations de feedback au contrôleur d'éclairage via le câble DMX.
Spécifications
Étendre le réseau DMX
Le splitter dispose d'une entrée DMX et la retransmet via ses 6 ports de sortie DMX. Chaque port de sortie peut piloter 32 autres appareils. Le splitter peut également faire office d'amplificateur de signal, car chaque port supporte une connexion supplémentaire jusqu'à 300 mètres.
Faciliter les connexions par câble
Normalement, le DMX exige que les appareils soient connectés selon une topologie en bus, où un câble passe par chaque appareil. Le RdmSplitter permet une topologie en étoile pour une utilisation efficace des câbles.
Prévention des boucles de terre
Les ports de sortie DMX sont protégés par une isolation optique, ce qui protège le répartiteur et ses appareils connectés contre les surtensions et les boucles de terre dangereuses.
Réception des retours d'informations des appareils
Le RdmSplitter prend en charge la communication RDM. RDM est le protocole qui permet à vos appareils d'envoyer des informations de feedback au contrôleur d'éclairage via le câble DMX.
Spécifications
- 6 sorties
- Isolation optique (individuelle par port)
- USITT DMX512-A (ANSI E1.11)
- RDM (ANSI E1.20)
- Connecteurs RJ-45
- Montage sur rail DIN
- Consommation électrique : 9-24V DC, alimentation 500mA (bloc d'alimentation externe en option)
- Dimensions : 105 x 86 x 60 mm
- Poids : 120 grammes (0,26 lbs)
| Canaux DMX / Paramètres | 512 |
|---|---|
| Entrée secteur | Bloc d'alimentation |
| Fonction | Splitting |
| Nombre de ports DMX | 6 |
| Protocole de contrôle | DMX512 |
| Forme de construction | Boîtier DIN |
| Ports DMX | Pince |
| RDM | Oui |
| Ventilateur | Non |
Articles similaires
Visual Productions RDM Splitter RJ45
Le RdmSplitter est un splitter/booster isolé optiquement pour les réseaux DMX et RDM.
Étendre le réseau DMXLe splitter dispose d'une entrée DMX et la retransmet via ses 6 ports de sortie DMX. Chaque port de sortie peut piloter 32 autres appareils. Le splitter peut également faire office d'amplificateur de signal, car chaque port supporte une connexion supplémentaire jusqu'à 300 mètres.
Faciliter les connexions par câble
Normalement, le DMX exige que les appareils soient connectés selon une topologie en bus, où un câble passe par chaque appareil. Le RdmSplitter permet une topologie en étoile pour une utilisation efficace des câbles.
Prévention des boucles de terre
Les ports de sortie DMX sont protégés par une isolation optique, ce qui protège le répartiteur et ses appareils connectés contre les surtensions et les boucles de terre dangereuses.
Réception des retours d'informations des appareils
Le RdmSplitter prend en charge la communication RDM. RDM est le protocole qui permet à vos appareils d'envoyer des informations de feedback au contrôleur d'éclairage via le câble DMX.
Spécifications
6 sorties
Isolation optique (individuelle par port)
USITT DMX512-A (ANSI E1.11)
RDM (ANSI E1.20)
Connecteurs RJ-45
Montage sur rail DIN
Consommation électrique : 9-24V DC, alimentation 500mA (bloc d'alimentation externe en option)
Dimensions : 105 x 86 x 60 mm
Poids : 120 grammes (0,26 lbs)
Enttec DIN RDS4 Mk2
Le DIN RDS4 d'ENTTEC est un splitter DMX/RDM isolé avec 4 sorties pour une installation fixe. Le DIN RDS4 ne nécessite aucune configuration et est rempli de caractéristiques facilitant l'installation, telles qu'une entrée flexible 7-24V CC et des connecteurs à bornes amovibles pour un câblage facile. De plus, le tout est logé dans un boîtier compact, isolé électriquement, avec des options de montage flexibles. 1 entrée DMX/RDM & 4 sorties DMX/RDM. Isolation optoélectronique de 1500V entre chaque port DMX pour une protection contre les tensions parasites sur la ligne DMX. Connecteurs à vis enfichables. Voyant d'état LED orienté vers l'avant pour l'affichage. Support pour DMX512-A et ANSI E1.20 RDM. Matériau du boîtier isolé électriquement. Montage en surface ou sur rail TS35-DIN. Aucune configuration nécessaire. Entrée de courant 7V-24V DC. Température de fonctionnement de -20°C à 50°C (-4°F à 122°F).

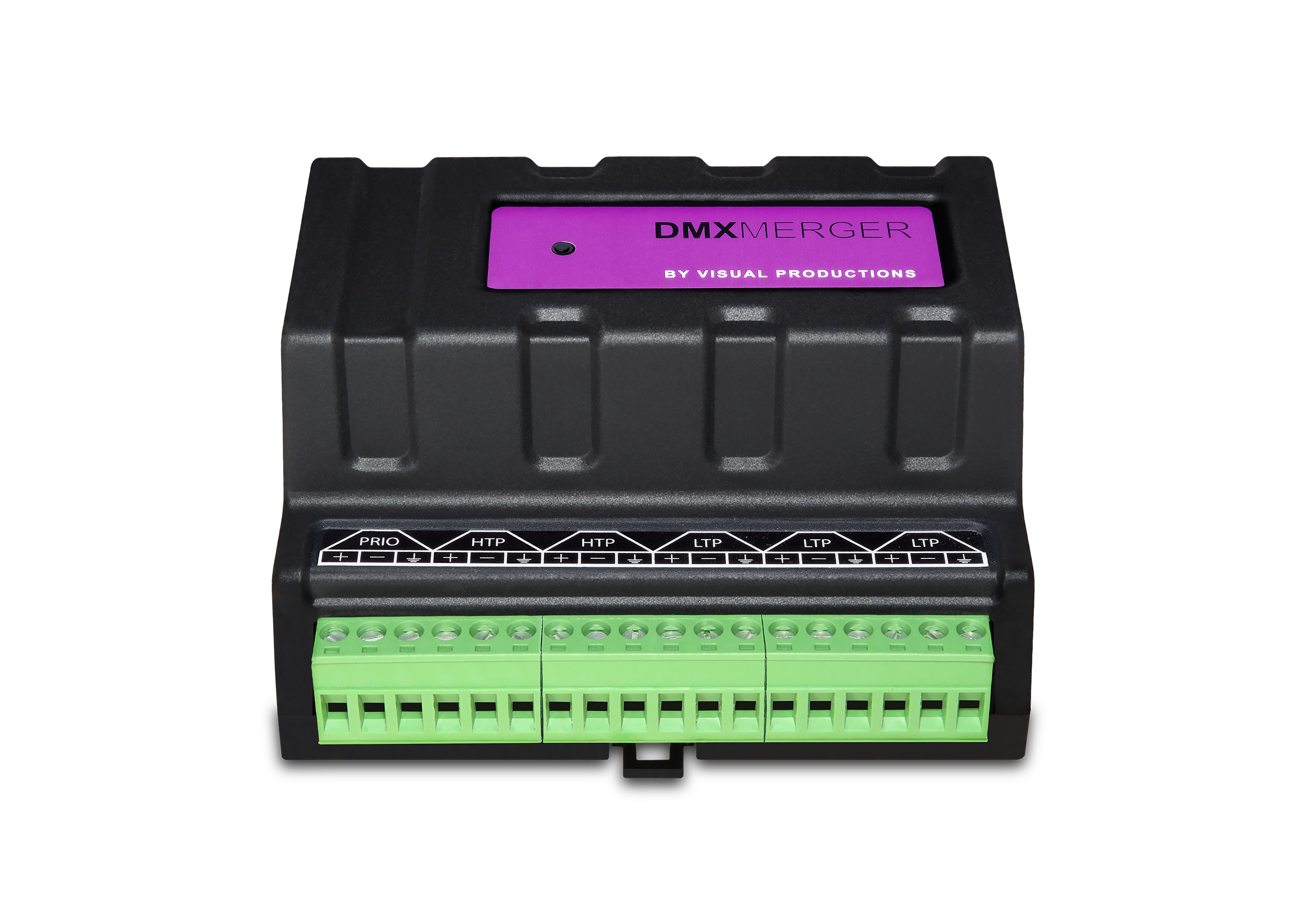

Visual Productions DMXMerger
