Technique de levage

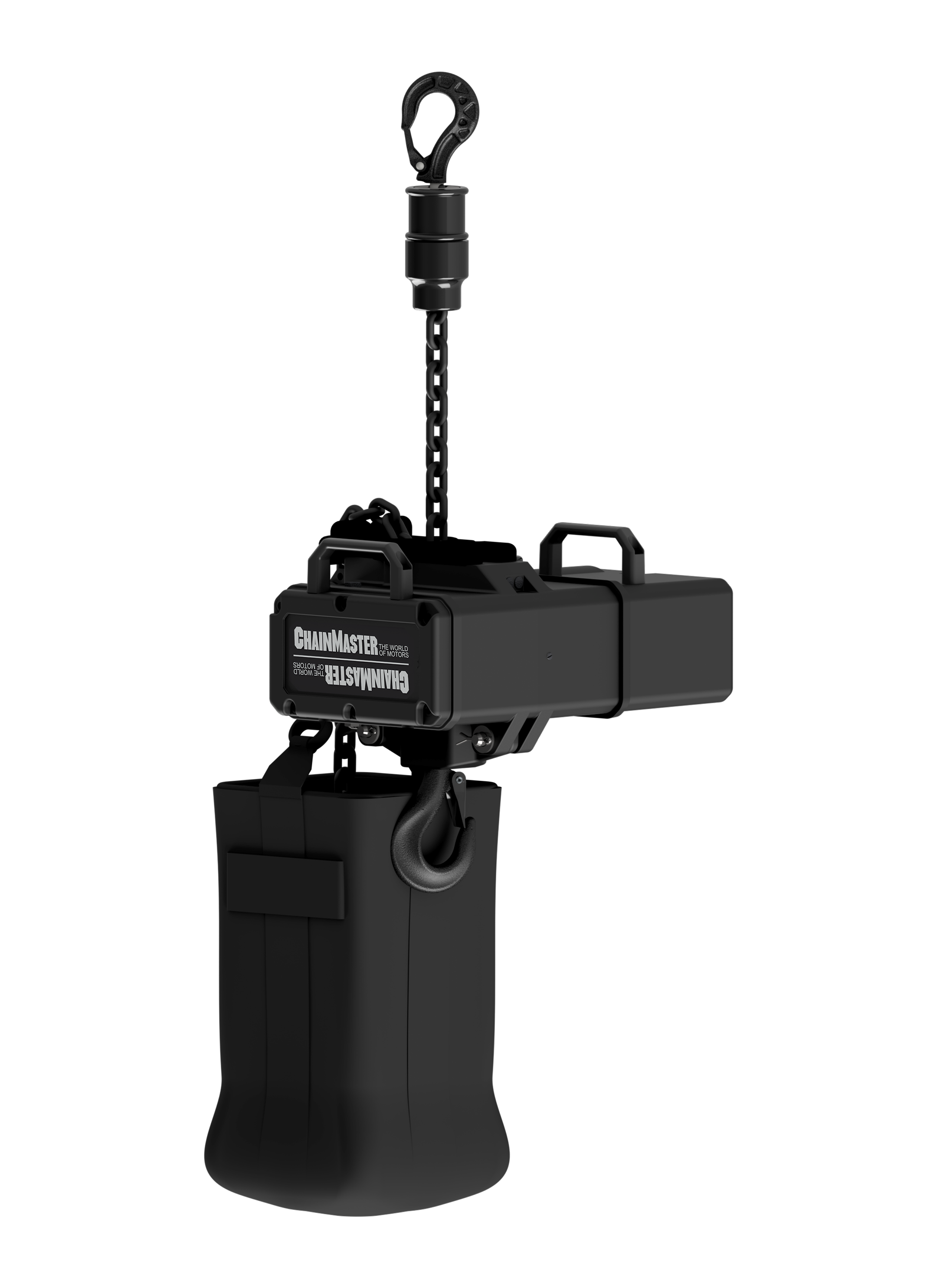

Chainmaster D8 Plus Ultra, 320 kg, avec double frein

Équipement Boîtier en alliage d'aluminium moulé Peinture noire RAL 9005 â satinée (autres couleurs sur demande) léger et petit avec un fonctionnement silencieux bac à chaîne en textile 2 freins à ressort avec desserrage par aimants à courant continu embrayage à friction pour protéger l'entraînement Plaque de guidage de chaîne en polyamide guidage précis de la chaîne avec pignon à 5 poches Coefficient d'exploitation de la chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Fonctionnement en station ou en traction grimpante 1m de câble de raccordement CEE-16/4 2 poignées de transport Options / Accessoires suspension rotative du crochet Commande de coupe AC ou DC Interrupteur de fin de course pour le levage et la descente interrupteur de fin de course extérieur, y compris limiteur de course supplémentaire Stromag Fins de course à came pour engrenages Série 51 / 51DZ Interrupteur de fin de course d'urgence pour le levage et la descente Stromag Fins de course à came pour engrenages Série 51 / 51DZ surveillance électronique de la surcharge et de la sous-charge Encodeur incrémental voies A / B / 0 ; niveau HTL ; divers. Nombre d'impulsions/tours Commandes de groupe 4 ou 8 canaux Bouton-poussoir pour poulie unique Châssis roulant ou électrique Données techniques Désignation du modèle : SK030 / 10U Vitesse de levage : 4 m/min Capacité de charge : 320 kg Barres de charge : 1 Chaîne de charge conforme à la norme EN 818-7 : 5,2 x 15 mm Suspension : Œillet de suspension à trou unique pour manille Groupe moteur levage FEM/ ISO : 1Am/ M4 Facteur de marche - manœuvres/h : ED 40 % - 240 p/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau de bruit : 74 dBA/ distance de 1 m Type de moteur : K2OR 63G4E Vitesse du moteur : 1380 tr/min Poids (sans chaîne) : env. 20 kg Poids de la chaîne : env. 0,55 kg/m Données électriques Puissance du moteur : 0,37 kW Facteur de puissance cos Ï : 0,71 Tension de service : 3~400 V, 3~230 V Fréquence : 50 ou 60 Hz Consommation de courant : 400 V : 1,4 A, 230 V : 1,89 A Classe de protection : I Degré de protection : IP 55 Commande : Commande directe 1 possible en cas d'exécution en commande par tireur (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence de réseau de 50 Hz, autres tensions et fréquences sur demande 3 Spécification incluant l'œillet de suspension à trou unique, le harnais à crochet et la version à commande directe

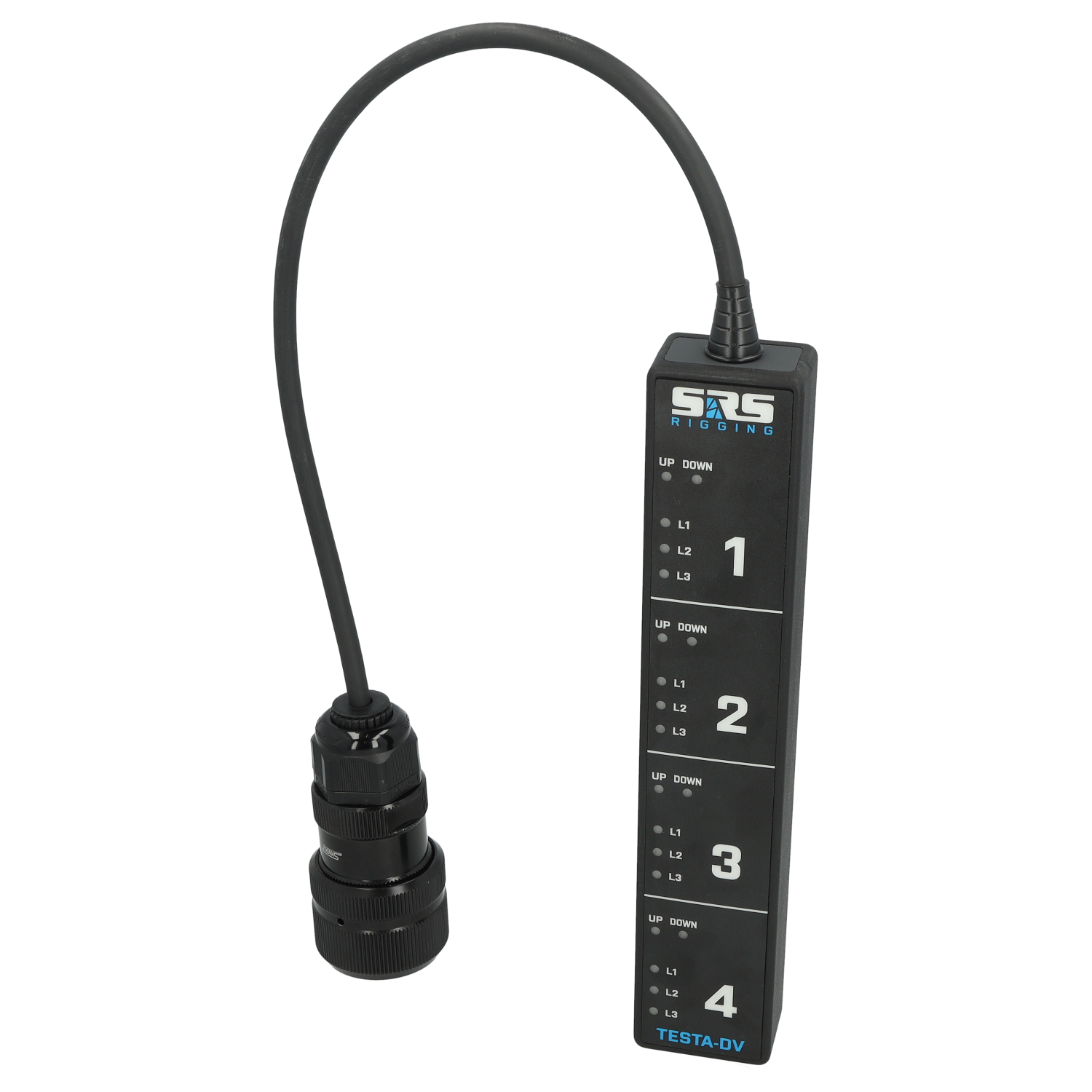

SRS Testa - Testeur pour contrôleurs à commande directe 4 canaux - Socapex

Le dernier-né de la gamme d'accessoires de gréage SRS est le TESTA, un appareil permettant de vérifier le bon fonctionnement des commandes de moteur. Le modèle DV (tension continue) vérifie la présence et l'ordre correct des trois phases, tandis que la version LV (basse tension) teste les connexions d'alimentation et de commande. TESTA est polyvalent et compatible avec différents types de commandes de moteur et de câblage. Il est disponible avec des options pour les connecteurs multipolaires Harting, Socapex, CEE-16/4 ou des connecteurs et types de câblage spécifiés par l'utilisateur. Cet outil s'avère d'une valeur inestimable pour les sociétés de location et de tournée, car il permet un test de fonctionnement rapide et simple des commandes de moteur, des câbles et des fanouts. Il suffit de connecter le contrôleur à TESTA pour vérifier rapidement et efficacement son bon fonctionnement. Veillez toujours à choisir le type de câblage adapté à votre appareil TESTA. Lorsque TESTA est connecté au contrôleur de moteur, ne laissez pas le contrôleur fonctionner en mode GO pendant plus d'une minute.

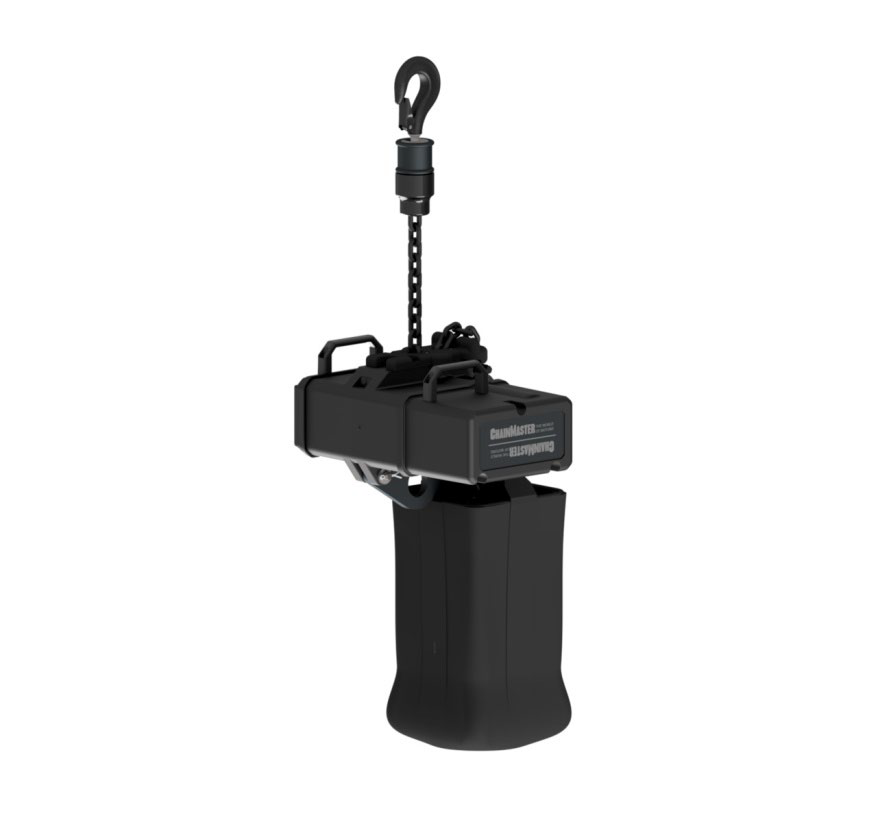

Chainmaster D8 Plus Ultra, 500 kg avec double frein 4 m/min - 18.75 m chaîne

Équipement Boîtier en alliage d'aluminium moulé Peinture noire RAL 9005 – satinée (autres couleurs sur demande) construction légère et petite avec un fonctionnement silencieux Bac à chaîne en matière textile 2 freins à ressort avec desserrage par aimants à courant continu accouplement à friction pour protéger l'entraînement Plaque de guidage de chaîne en polyamide guidage précis de la chaîne avec pignon à 5 poches Coefficient d'exploitation de la chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Mode de traction fixe ou grimpante 1m de câble de raccordement CEE-16/4 2 poignées de transport Options / accessoires suspension rotative du crochet Commande de contacteurs AC ou DC Interrupteur de fin de course de fonctionnement pour le levage et l'abaissement1 interrupteur de fin de course extérieur, y compris limiteur de course supplémentaire Stromag Fins de course à came pour engrenages série 51 / 51DZ Interrupteur de fin de course d'urgence pour la montée et la descente1 Stromag Fins de course à came pour engrenages série 51 / 51DZ surveillance électronique des surcharges et des sous-charges Codeur incrémental voies A / B / 0 ; niveau HTL ; différents types d'impulsions/ tours Commandes groupées 4 ou 8 canaux Boîte à boutons suspendue pour commande individuelle Chariot à roulettes ou électrique Données techniques Désignation du modèle: SK030 / 76U Vitesse de levage: 4 m/min2 Capacité de charge: 500 kg Lignes de charge: 1 Chaîne de charge selon EN 818-7: P5,4 x 15 mm (acier profilé) Suspension: Crochet Groupe motopropulseur Mécanisme de levage FEM/ ISO: 1Bm/ M3 Facteur de marche - commutations/h: ED 40 % - 240 S/h Mode de fonctionnement: S3 (selon IEC 60034-1) Niveau sonore: 74 dBA/ 1 m distance Type de moteur: K2OR 63G4E Vitesse de rotation du moteur: 1380 tr/min2 Poids (sans chaîne): env. 20 kg3 Poids de la chaîne: env. 0,59 kg/m Données électriques Puissance du moteur: 0,37 kW2 Facteur de puissance cos φ: 0,71 Tension de fonctionnement: 3~400 V2, 3~230 V2 Fréquence: 50 ou 60 Hz Consommation de courant: 400 V: 1,4 A2, 230 V: 1,89 A2 Classe de protection: I Degré de protection: IP 55 Commande: Commande directe 1 possible en cas d’exécution en commande par contacteur (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence de réseau de 50 Hz, autres tensions et fréquences sur demande 3 Indication y compris œillet de suspension à un trou, harnais à crochet et version commande directe

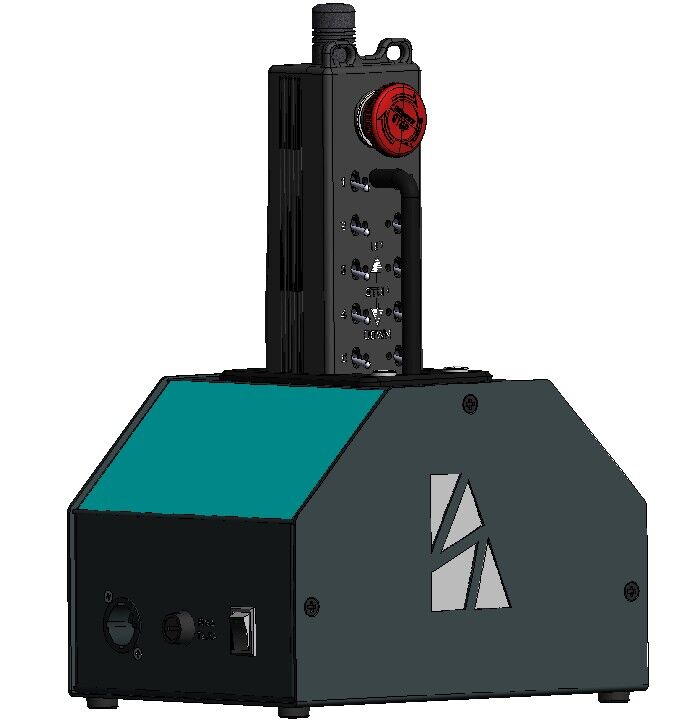

Chargeur SRS WMC

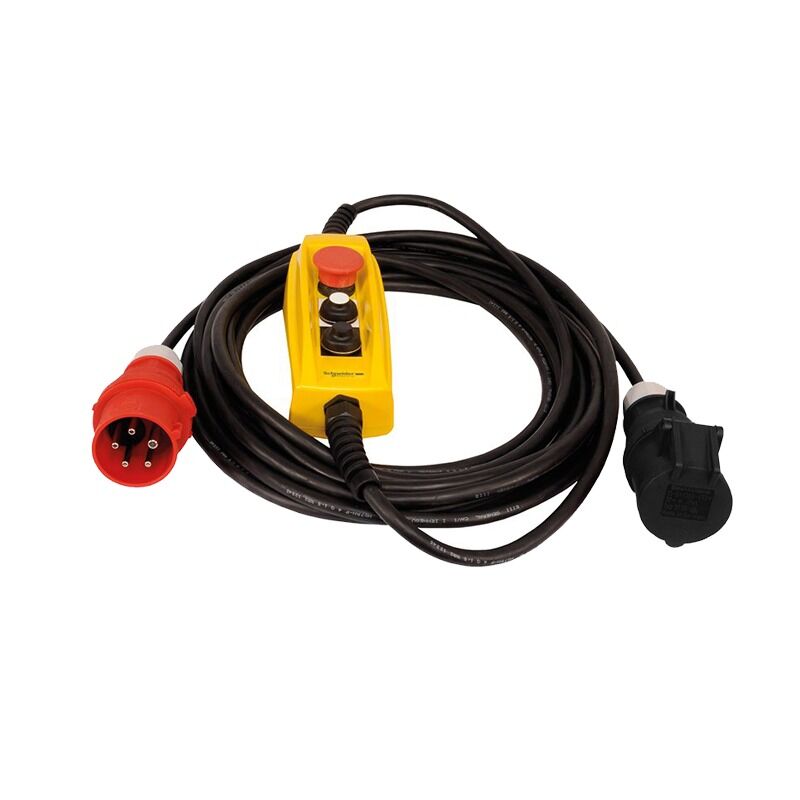

Chainmaster Commande manuelle 1 canal

Câble de 5 m, entrée CEE16/5 et sortie CEE16/4Boutons Montée/Descente, arrêt d'urgence, bouton GO avec contacteur principalCâble de raccordement avec fiche à inversion de phasePuissance maximale du moteur du palan à chaîne : 2,2 kW

Safetex Sac à chaîne, pour palan manuel à chaîne 500 kg, longueur de chaîne 7 - 9 m

Bac à chaîne pour palans à chaîne à engrenages droits

Safetex Sac à chaîne XL

Bac à chaîne externe pour des longueurs de chaîne à partir de 15 m, ainsi que pour le rangement complet de l'appareil et de la chaîne. Avec cadre fixe en acier 300 x 200 mm. Fond renforcé et trou de sortie d'eau. Sangles de suspension réglables en longueur.

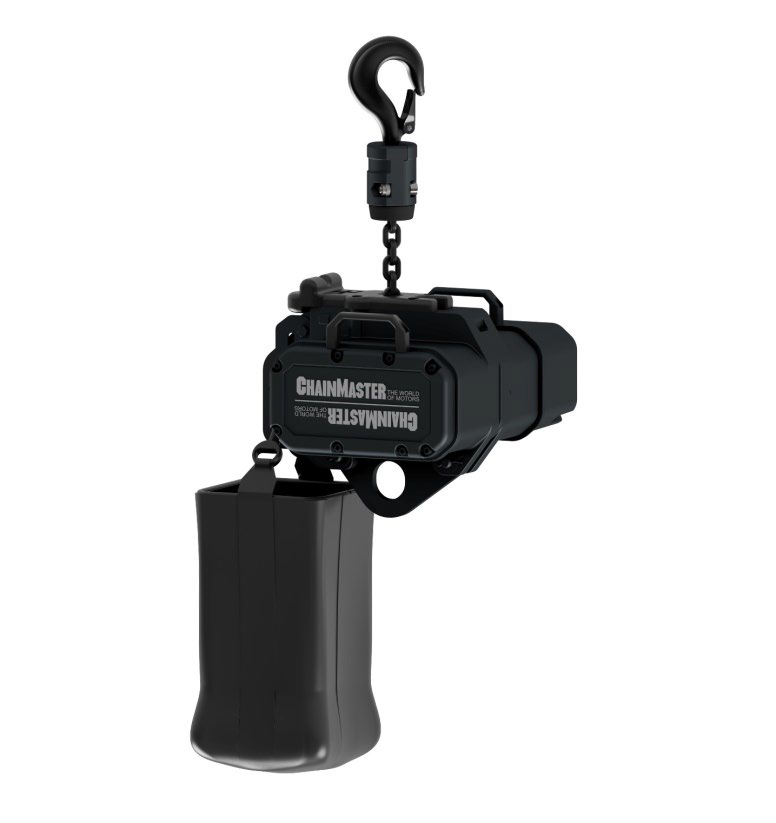

Chainmaster D8 Plus Ultra, 1000 kg avec double frein 4 m/min - 18.75 m chaîne

Équipement Boîtier en alliage d’aluminium moulé Peinture noire RAL 9005 – satinée (autres couleurs sur demande) construction légère et petite avec un fonctionnement silencieux Bac à chaîne en matériau textile 2 freins à ressort avec desserrage par aimants à courant continu Accouplement à friction pour protéger l’entraînement Plaque de guidage de chaîne en polyamide Guidage précis de la chaîne avec pignon à 5 poches Coefficient d’exploitation chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Traction stationnaire ou grimpante 1m de câble de connexion CEE-16/4 2 poignées de transport Options / accessoires suspension de crochet pivotante Commande par contacteur AC ou DC Interrupteur de fin de course opération pour levage et descente1 interrupteur de fin de course extérieur y compris limiteur de course supplémentaire Stromag interrupteur de fin de course à cames série 51 / 51DZ Interrupteur de fin de course d'urgence pour levage et descente1 Stromag interrupteur de fin de course à cames série 51 / 51DZ Surveillance électronique de surcharge et de sous-charge Encodeur incrémental voie A / B / 0 ; niveau HTL ; diff. nombre d’impulsions/tourEncodeur absolu multitours 12/12 bits Contrôleur de groupe 4 ou 8 canaux Boîtier à boutons suspendu pour commande individuelle Chariot à roulettes ou motorisé Données techniques Désignation du modèle : SK070 / 76U Vitesse de levage : 4 m/min2 Capacité de levage : 1000 kg Boucles de charge : 1 Chaîne de charge selon EN 818-7 : P7,4 x 21.1 mm (acier profilé) Suspension : Crochet  Groupe d’engrenage de levage FEM/ ISO : 2m/ M5 Durée de service - commutations/h : ED 40 % - 240 S/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau sonore : 74 dBA/ 1 m de distance Type de moteur : K2OR 80K4E Vitesse du moteur : 1410 tr/min2 Poids (sans chaîne) : env. 37 kg3 Poids de la chaîne : env. 1,3 kg/m Données électriques Puissance moteur : 1,1 kW2 Facteur de puissance cos φ : 0,80 Tension d’alimentation : 3~400 V2, 3~230 V2 Fréquence : 50 ou 60 Hz Consommation : 400 V : 2,63 A2, 230 V : 4,36 A2 Classe de protection : I Indice de protection : IP 55 Commande : Commande directe 1 possible lors de l’exécution en commande par contacteurs (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence réseau de 50 Hz, autres tensions et fréquences sur demande 3 indication incl. œillet de suspension à un trou, harnais à crochet et exécution commande directe

Chainmaster Commande manuelle D8 Basic, 4 canaux, type III

Chainmaster Commande manuelle D8-Basic à 4 canaux   Entrée CEE-16/5, sortie : 1 x Harting Han 16Montée/Descente, bouton d'arrêt d'urgence, bouton GO avec contacteur principal Surveillance des phases et du champ tournantCâble de raccordement avec fiche inverseur de phase Puissance maximale du moteur par palan à chaîne : 1,1 kW

Safetex Sac à chaîne. pour palan manuel à chaîne 250 kg, longueur de chaîne 10 - 12 m

Bac à chaîne pour palans à chaîne à engrenages droits

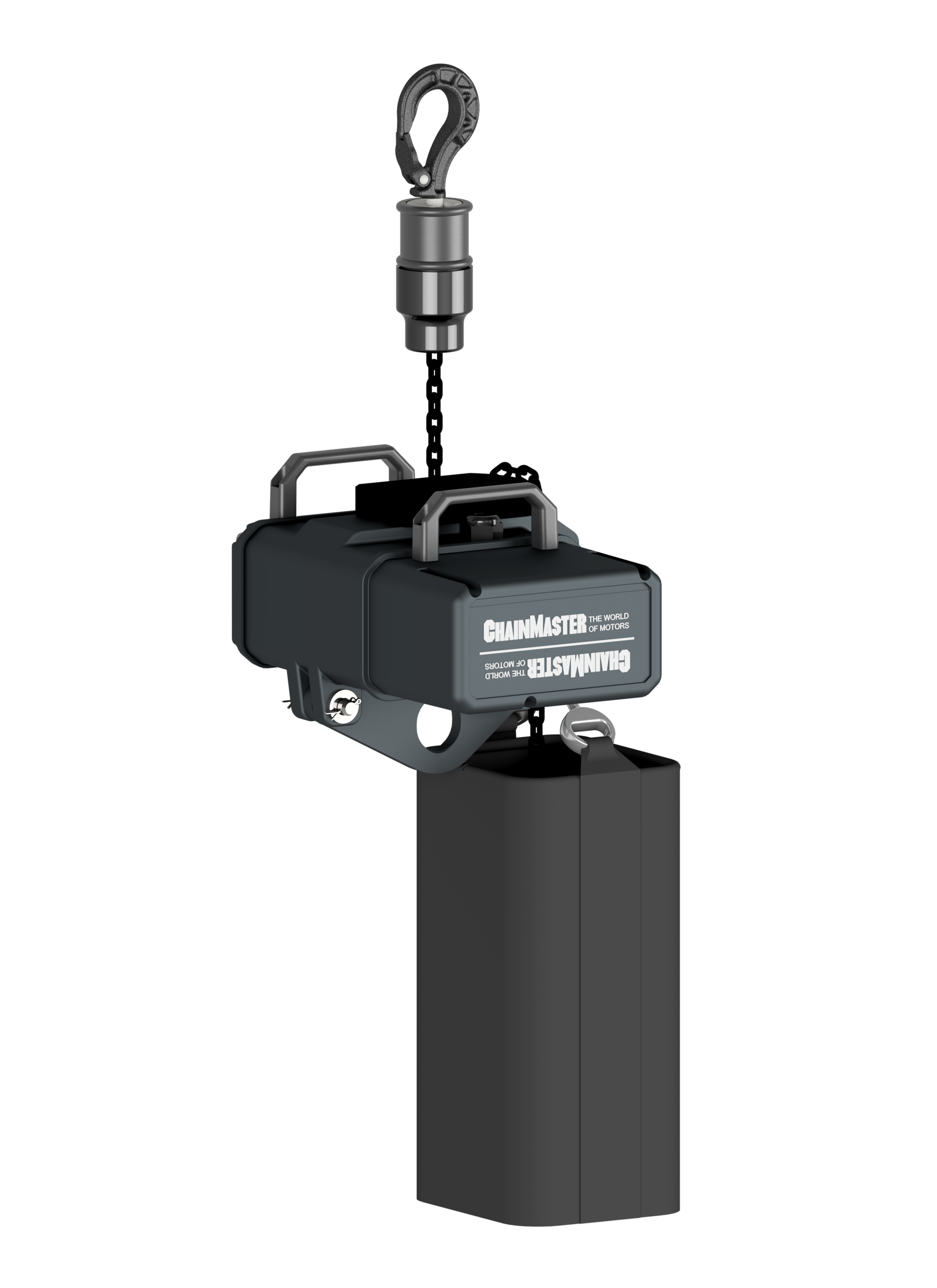

Chainmaster D8 Plus Ultra, 250 kg avec double frein 4 m/min - 12,5 m de chaîne

Équipement Boîtier en alliage d’aluminium coulé Peinture noire RAL 9005 – satinée (autres couleurs sur demande) construction légère et petite avec fonctionnement silencieux Bac à chaîne en textile 2 freins à ressort avec desserrage par aimants à courant continu Embrayage à friction pour protéger l’entraînement Plaque de guidage de chaîne en polyamide guidage précis de la chaîne avec pignon à 5 poches Coefficient d’exploitation chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Fonctionnement fixe ou grimpant Câble de raccordement CEE-16/4 de 1 m 2 poignées de transport Options / accessoires Suspension rotative du crochet Commande de contacteur AC ou DC Surveillance électronique de surcharge et de sous-charge Encodeur incrémental voie A / B / 0 ; niveau HTL ; diff. nombre impulsions/tours Commandes de groupe 4 ou 8 canaux Boîte à boutons suspendue pour commande individuelle Chariot manuel ou électrique Données techniques Désignation du modèle : SB1.1 / 81U Vitesse de levage : 4 m/min Capacité de charge : 250 kg Brins de charge : 1 Chaîne de charge selon EN 818-7 : 4 x 12 mm Suspension : Crochet Groupe moteur de levage FEM/ ISO : 1Bm/ M3 Facteur de marche - commutations/h : ED 25 % - 150 S/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau sonore : 68 dBA/ 1 m de distance Type de moteur : KPRE 56G4 Vitesse du moteur : 1360 tr/min Poids (sans chaîne) : env. 13 kg Poids de la chaîne : env. 0,35 kg/m Données électriques Puissance du moteur : 0,18 kW Facteur de puissance cos φ : 0,69 Tension de service : 3~400 V, 3~230 V Fréquence : 50 ou 60 Hz Consommation de courant : 400 V : 0,65 A, 230 V : 1,13 A Classe de protection : I Degré de protection : IP 55 Commande : Commande directe 1 possible avec commande par contacteurs (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence réseau de 50 Hz, autres tensions et fréquences sur demande 3 Indication incl. œillet de suspension mono-trou, harnais à crochet et version commande directe

SRS MCPH2-DV-CEE, Commande manuelle 2 canaux Commande directe - CEE16

Spécification Commande 2 palans à chaîne avec commande directe Contrôle manuel de l'ordre des phases (MPA) via l'entrée de courant Types de chaînes : BGV D8, BGV D8+ Sortie : CEE16/4p Poids : 0,7 kg Description La commande de moteur MCPH-DV-CEE a été conçue pour commander séparément ou simultanément jusqu'à deux palans à chaîne électriquement compatibles à l'aide des interrupteurs situés sur le boîtier jaune. L'appareil est équipé du contrôle manuel de l'alignement des phases (MPA = Manual Phase Align), qui permet de passer facilement d'une phase à l'autre en tournant les pôles L2 et L3 sur la connexion principale. Tous les composants électriques possèdent leur propre marque cSA/UL et CE et sont conformes aux directives européennes. Les composants sont rangés dans une boîte en plastique jaune robuste. Compatible avec : CM Lodestar Trabes Prolyft Verlinde/Stagemaker

Safetex Sac à chaîne, pour palan manuel à chaîne 250 kg, longueur de chaîne 3 - 6 m

Bac à chaîne pour palans à chaîne à engrenages droits

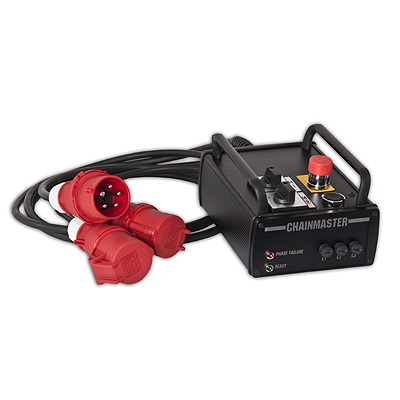

Chainmaster Commande manuelle D8 Basic, 1 canal

Chainmaster Commande manuelle D8-Basic à 2 canaux  Entrée CEE-16/5, sorties : 2 x CEE16/4 Montée/Descente, bouton d'arrêt d'urgence, bouton « GO » avec contacteur principal, Surveillance des phases et du champ tournant, Câble de raccordement avec fiche inverseur de phase Puissance maximale du moteur du palan à chaîne : 2,2 kW

Station de base CELLMASTER

Emetteurs / récepteurs pour faire fonctionner les boîtiers sans fil avec le logiciel.Classe de protection IP67 (boîtier)Simple plug and play (USB) Câble long pour un positionnement optionnel Logiciel (gratuit):Affichage de l'unité en Kg. lbs ou kNAffichage de jusqu'à 100 canaux de capteurs (cellules de charge, mesure du vent, etc...)Fonction graphique permet d'importer des plans de gréementAccès par tablette ou smartphone via la fonction serveur webTransmission sans fil 2.4 GHzPortée jusqu'à 800 m
