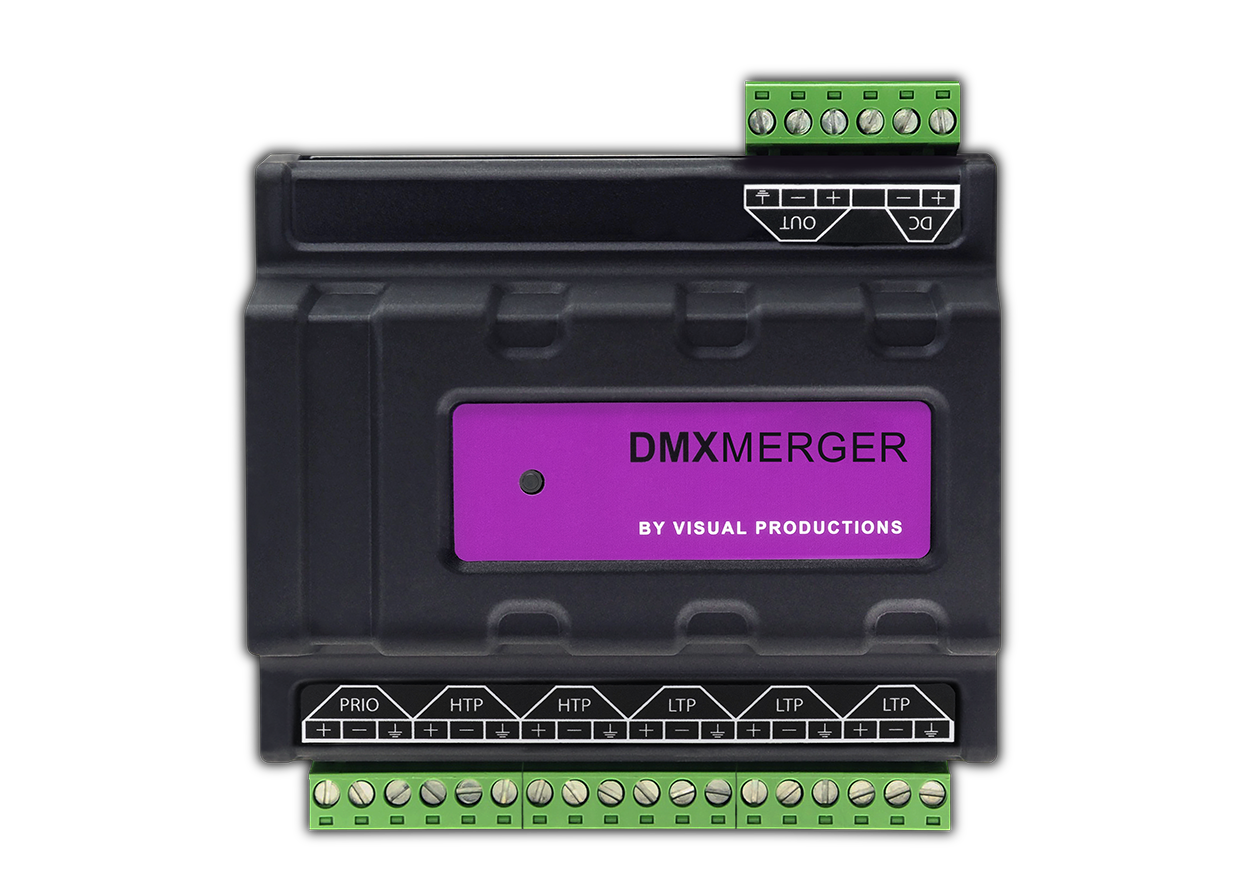

Visual Productions DMXMerger
DIN DMX Merger 6 In/1 Out
Le DmxMerger est un merger DMX 512 au format rail DIN. L'appareil dispose de six entrées DMX isolées optiquement et d'une sortie DMX isolée optiquement.
Stratégie de fusion
Le DmxMerger propose trois options différentes :
- Latest Takes Precedence (LTP) sélectionne l'une des entrées LTP en se basant sur le port qui a connu le dernier changement. Il peut s'agir d'un changement dans les valeurs des canaux ou d'un signal DMX actif.
- Le site Highest Takes Precedence (HTP) Avec cette option, chaque canal DMX est comparé via les entrées et la valeur la plus élevée est transmise à la sortie.
- Lorsqu'un signal DMX est envoyé au Priorité-est présent sur l'entrée DMX, ce signal est directement transmis à la sortie. Dans ce cas, toutes les autres entrées sont ignorées.
Flux de données
Les ports Priority, HTP et LTP sont tous combinés entre eux.
Combiner plusieurs contrôleurs
Si votre installation DMX bénéficie de plus d'un contrôleur, le DmxMerger peut combiner les sorties de plusieurs contrôleurs en un seul réseau DMX.
Créer une redondance
Utilisez l'entrée prioritaire pour connecter votre contrôleur DMX principal. Si celui-ci tombe en panne, le DmxMerger bascule immédiatement sur un contrôleur DMX secondaire connecté à l'un des autres ports d'entrée.
Caractéristiques techniques
- 6 entrées
- Isolation optique (respectivement par port)
- USITT DMX512-A (ANSI E1.11)
- Connecteurs à visser
- Montage sur rail DIN
- Consommation électrique : 9-24V DC, 500mA de tension d'entrée (alimentation externe en option)
- Dimensions : 105 x 86 x 60 mm
- Poids : 120 grammes
| Canaux DMX / Paramètres | 512 |
|---|---|
| Entrée secteur | Bornes |
| Fonction | Fusion |
| Nombre de ports DMX | 6 |
| Protocole de contrôle | DMX512 |
| Forme de construction | Boîtier DIN |
| Ports DMX | Pince |
| RDM | Oui |
| Ventilateur | Non |
Articles similaires
Visual Productions RDMSplitter TB
Séparateur/booster DMX/RDM pour rail DIN
Le RdmSplitter est un splitter/booster isolé optiquement pour les réseaux DMX et RDM.
Étendre le réseau DMX
Le splitter dispose d'une entrée DMX et la retransmet via ses 6 ports de sortie DMX. Chaque port de sortie peut piloter 32 autres appareils. Le splitter peut également faire office d'amplificateur de signal, car chaque port supporte une connexion supplémentaire jusqu'à 300 mètres.
Faciliter les connexions par câble
Normalement, le DMX exige que les appareils soient connectés selon une topologie en bus, où un câble passe par chaque appareil. Le RdmSplitter permet une topologie en étoile pour une utilisation efficace des câbles.
Prévention des boucles de terre
Les ports de sortie DMX sont protégés par une isolation optique, ce qui protège le répartiteur et ses appareils connectés contre les surtensions et les boucles de terre dangereuses.
Réception des retours d'informations des appareils
Le RdmSplitter prend en charge la communication RDM. RDM est le protocole qui permet à vos appareils d'envoyer des informations de feedback au contrôleur d'éclairage via le câble DMX.
Caractéristiques techniques
6 sorties
Isolation optique (individuelle par port)
USITT DMX512-A (ANSI E1.11)
RDM (ANSI E1.20)
Connecteurs RJ-45
Montage sur rail DIN
Consommation électrique : 9-24V DC, alimentation 500mA (bloc d'alimentation externe en option)
Dimensions : 105 x 86 x 60 mm
Poids : 120 grammes (0,26 lbs)
Luminex LumiNode 4 DIN TB
Montage sur rail DIN pour installation fixe
Le LumiNode 4 DIN a été spécialement conçu pour les installations fixes et s'adapte à un rail DIN standard. Son design compact et son support de montage standardisé sont idéaux pour les applications d'architravail et les projets d'installation. Pour une flexibilité totale, l'appareil est équipé soit de connexions DMX/RDM RJ45, soit de borniers.
L'appareil peut être alimenté par PoE ou par tension continue. Le deuxième port Ethernet RJ45 de 1Gb peut être utilisé pour connecter une autre application ou le LumiNode 4 DIN suivant (avec alimentation en courant continu).Chaque port DMX/RDM est entièrement isolé optiquement et galvaniquement et peut être configuré comme entrée ou sortie. Tous les protocoles industriels standard pertinents tels que Art-Net, sACN, KiNET, RTTRpl (Blacktrax) sont supportés et peuvent être traités et convertis par les 6 moteurs de processus intégrés qui supportent les modes HTP, LTP, Crossfade, Backup, Switch et Custom Merging avec fonctionnalité Soft Patch.

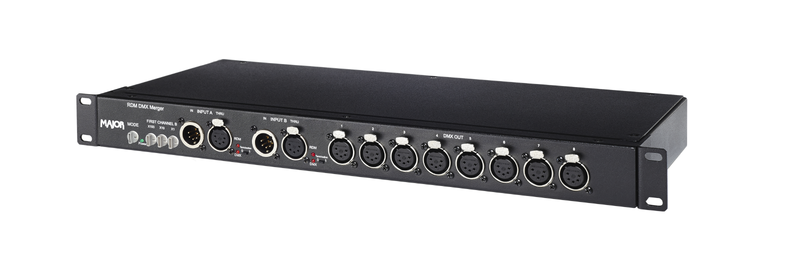

Major Merger/Splitter 2 In 8 Out, XLR5pol
