Enttec Mappeur ELM LED, Entry Edition 4 Univers
PC-basierende LED-Mapping Software für pixelgesteuerte LED-Fixtures
ELM est une solution logicielle de pixel mapping 2D et 3D intuitive, puissante et économique. Elle vous fournit les outils et les effets les plus complets nécessaires au mappage de barres de pixels ou de réseaux de luminaires LED numériques, quelles que soient leur forme et leur taille. Des façades médiatiques et des ponts aux boîtes de nuit et aux conceptions de tournées en direct, vous pouvez mapper simultanément des entrées vidéo en direct et du contenu vidéo pré-rendu ou créer des effets visuels uniques avec la bibliothèque d'effets intégrée (y compris l'entrée audio), ce qui rend ELM parfaitement adapté à vos besoins.
Vous pouvez utiliser le programmateur intégré pour lire des effets prédéfinis ou être contrôlé en temps réel par une série de protocoles d'entrée standard de l'industrie. Le système de licence simple d'ELM permet de contrôler de seulement 2048 canaux eDMX jusqu'à 1 048 576 pour les installations les plus exigeantes. De plus, les mises à niveau de licence sont possibles à tout moment afin de garantir la meilleure flexibilité possible et la pérennité des besoins en pixelmapping de votre projet.
Design évolutif et responsive

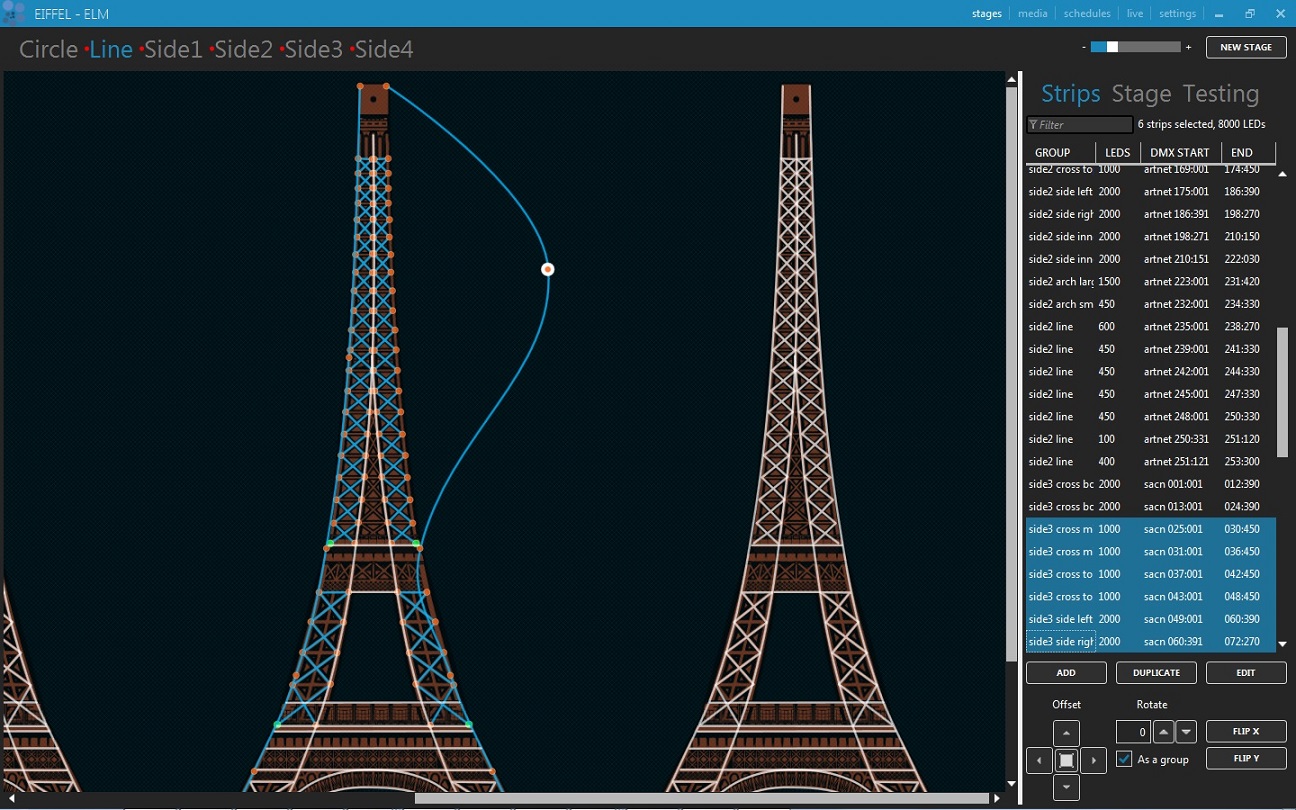

Combinez des médias basés sur la grille avec des objets vectoriels, redimensionnables et repositionnables pour représenter vos bandes LED, de sorte que même les courbes peuvent être créées en quelques clics de souris.

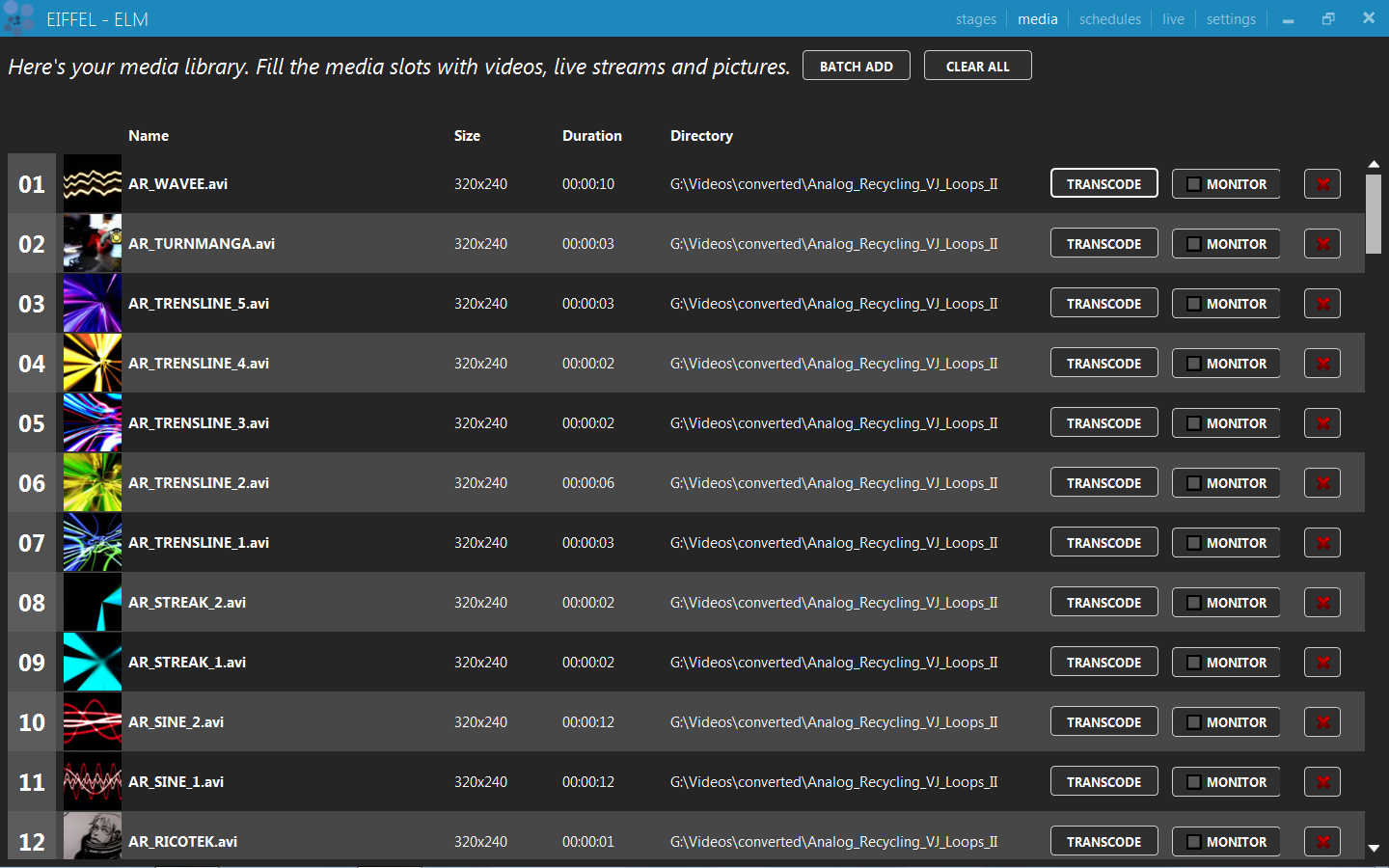

De l'espace pour vos médias
Chargez des fichiers vidéo, des images fixes, des transmissions de caméra ou des flux en direct dans la bibliothèque et cliquez sur ce que vous souhaitez afficher. ELM prend en charge la lecture vidéo HD et est compatible avec SPOUT pour les entrées vidéo en direct. De même, ELM peut également fonctionner comme récepteur Network Device Interface (NDI®). Une bibliothèque professionnelle d'effets vidéo est incluse pour faciliter la prise en main.
Effets et audio

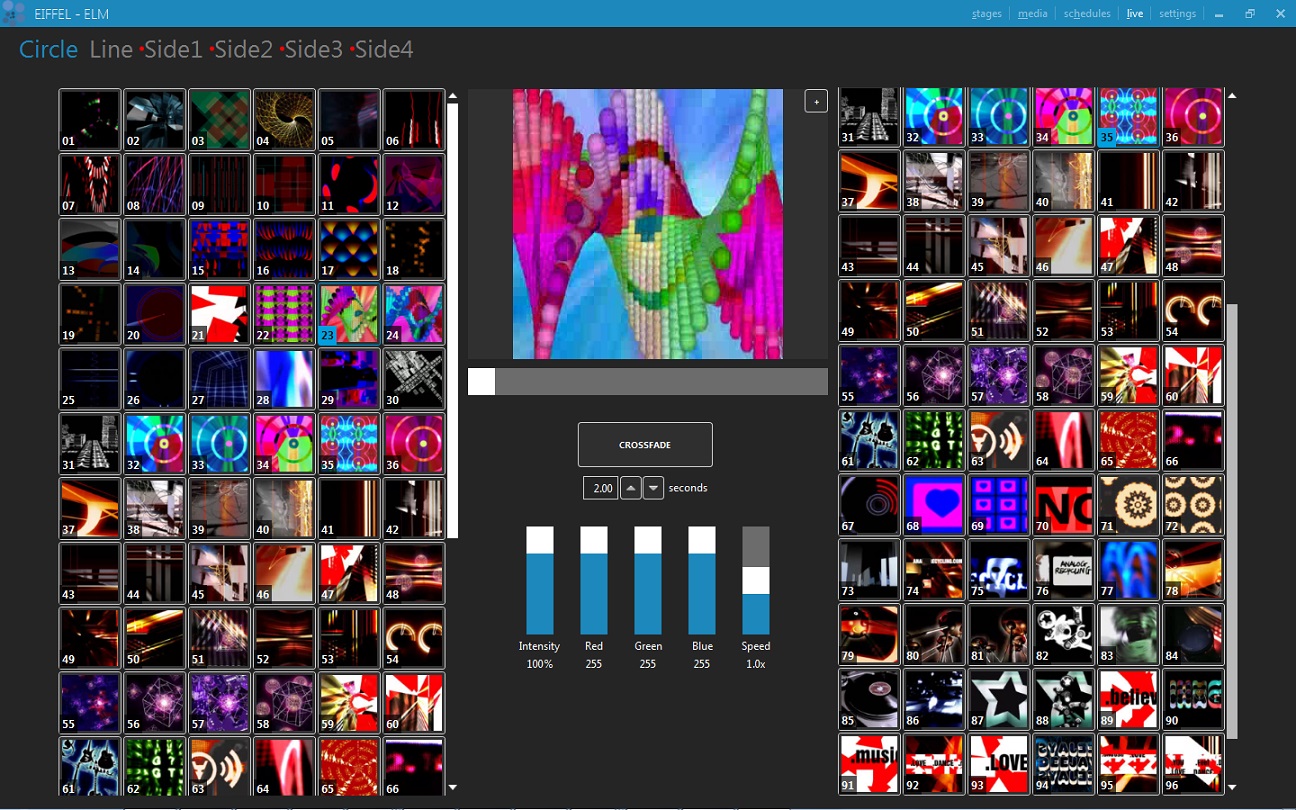

Plus de 100 effets intégrés que vous pouvez personnaliser à votre guise. Contrôlez les pixels avec ces préréglages ou ajoutez vos propres médias, effets et vidéos en direct à partir de sources d'entrée telles que SPOUT et NDI® de NewTek (qui supporte désormais la v4.5). D'une simple pression sur un bouton, ELM mixe automatiquement vos médias en synchronisation avec la musique diffusée sur votre ordinateur.
Une construction intuitive

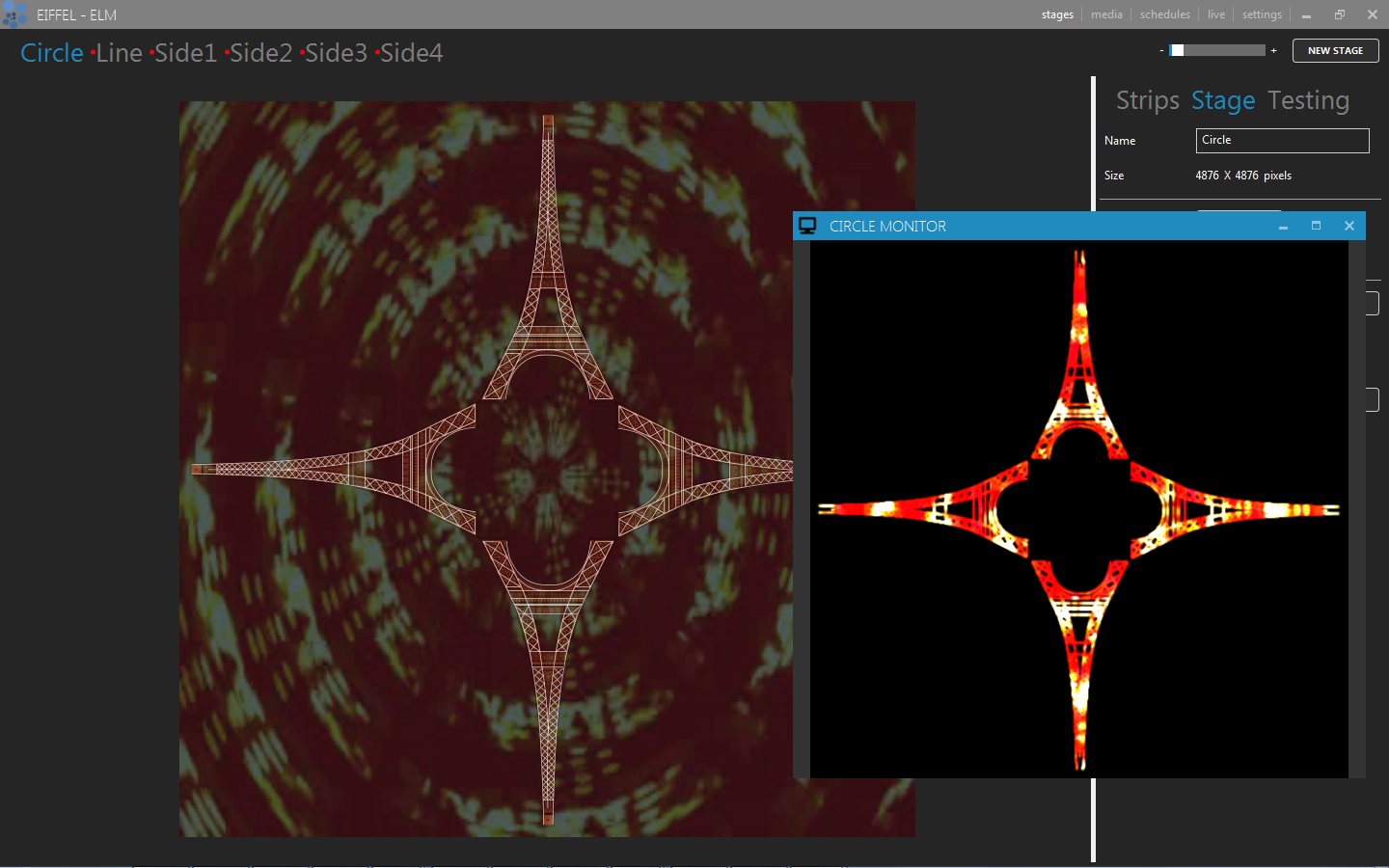

Construisez votre spectacle par étapes, qui se superposent de manière simple mais efficace. Utilisez des objets de forme organique que vous pouvez rapidement redimensionner, étirer, déformer ou déplacer à l'écran pour que votre pixelmap ressemble à vos bandes de pixels dans la réalité.
Le contrôle à volonté

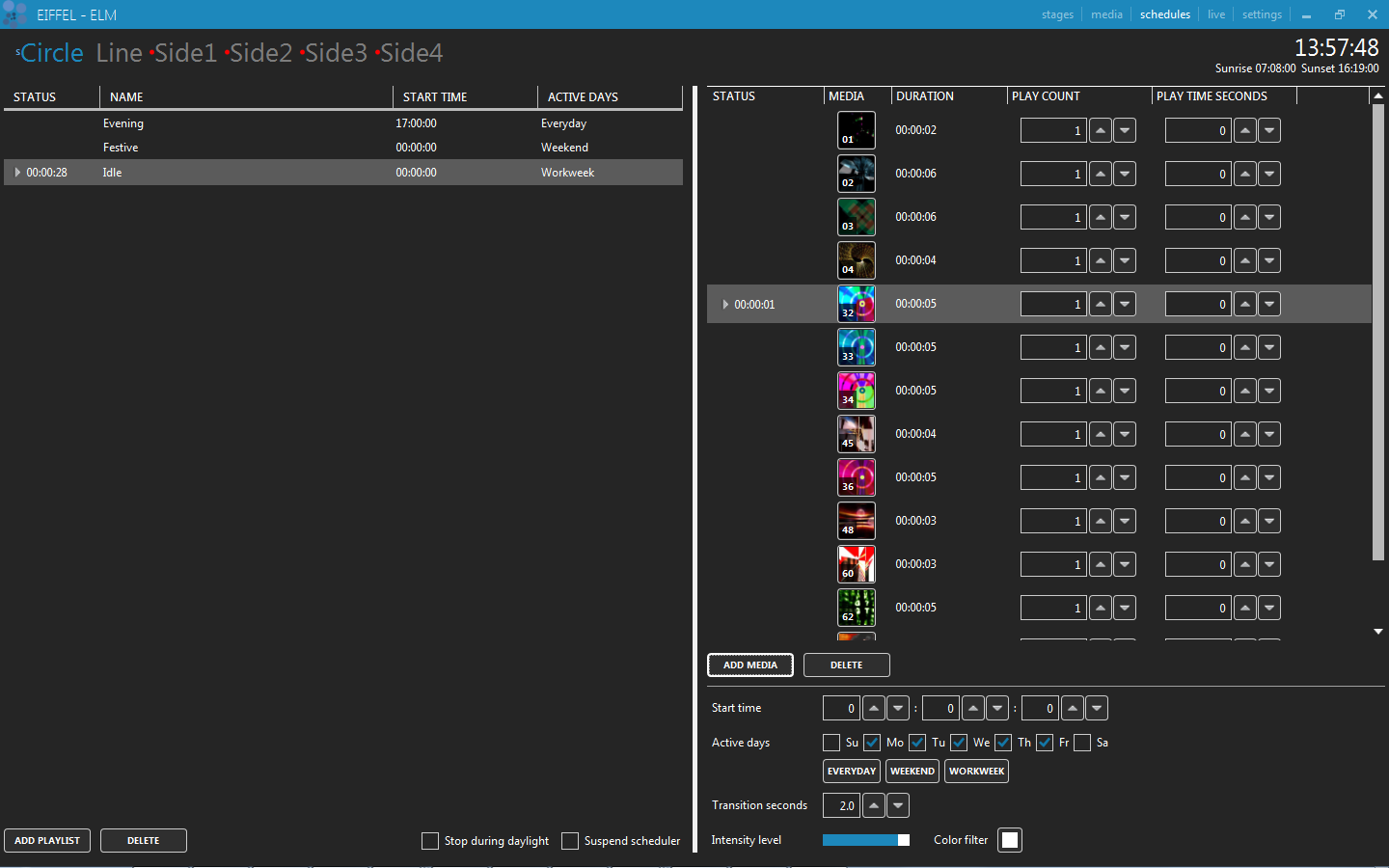

Avec ELM, vous pouvez contrôler un spectacle avec une interaction en direct, une lecture planifiée ou via un contrôle DMX à partir d'une console d'éclairage.
Prise en charge de plusieurs protocoles
ELM prend en charge la sortie des protocoles Art-Net, sACN et KiNet. Le logiciel peut être commandé à distance via DMX, OSC ou HTTP. Une large palette de LED est prise en charge, comme par ex : RGB, RGBW, RGBA, RGBAW/RGBWA et les luminaires blancs, y compris les protocoles 16 bits comme ENTTEC 9PDOT.
| Protocole de contrôle | Art-Net, DMX512, KiNet, OSC, sACN |
|---|
Articles similaires
Martin Professional Contrôleur de système P3-175
Le contrôleur de système Martin P3-175 prend en charge les entrées vidéo jusqu'à Full HD (1920x1080) et permet de mapper, patcher, adresser et configurer les appareils sur l'écran visuel sans avoir à accéder directement aux appareils. Les appareils Martin peuvent être facilement contrôlés à partir d'une console d'éclairage, d'une source vidéo ou d'un mélange des deux. Ils s'intègrent à des logiciels tiers en important et en exportant des fichiers MVR, ce qui permet d'éviter les doubles emplois et d'échanger facilement des conceptions.
Il est possible de créer des looks créatifs uniques pour chaque application, que ce soit avec des contenus vidéo, des commandes DMX traditionnelles, Art-Net / sACN PixelMapping ou un mélange de différentes méthodes de commande.
L'ensemble du système est entièrement synchronisé, de sorte que tous les éléments fonctionnent ensemble sans latence visible. Ils prennent en charge l'entrée vidéo Full HD via des entrées HDMI et NDI et transmettent jusqu'à 520.000 pixels à un maximum de 2.000 projecteurs. Des aperçus en temps réel vous montrent comment les commandes DMX et la vidéo sont rendues sur les appareils.
Supporte l'entrée vidéo Full HD (HDMI & NDI).
Résolution HDMI jusqu'à 1920 x 1080
Résolution NDI jusqu'à 1920 x 1080
256 univers pour l'entrée Art-Net / sACN
Sorties avec jusqu'à 520.000 pixels sur 2.000 fixations
Montage en rack 1U
Illustration d'un mélange d'appareils Martin sur un écran visuel
Patcher, adresser et configurer les appareils Martin sans avoir à adresser et configurer directement chaque appareil.
Exportation de mappings et de patchs vers des commandes d'éclairage, des programmes de CAO et des visualisations de tiers via MVR.
Importez des mappings et des patchs de commandes d'éclairage, de programmes de CAO et d'appareils de visualisation d'autres fabricants via MVR.
Exportez des masques de mappage vers des serveurs de médias tiers.
Rétroaction et surveillance en temps réel des projecteurs Martin
Surveillance à distance du contrôleur de système P3 et de tous les appareils connectés sans présence physique sur place

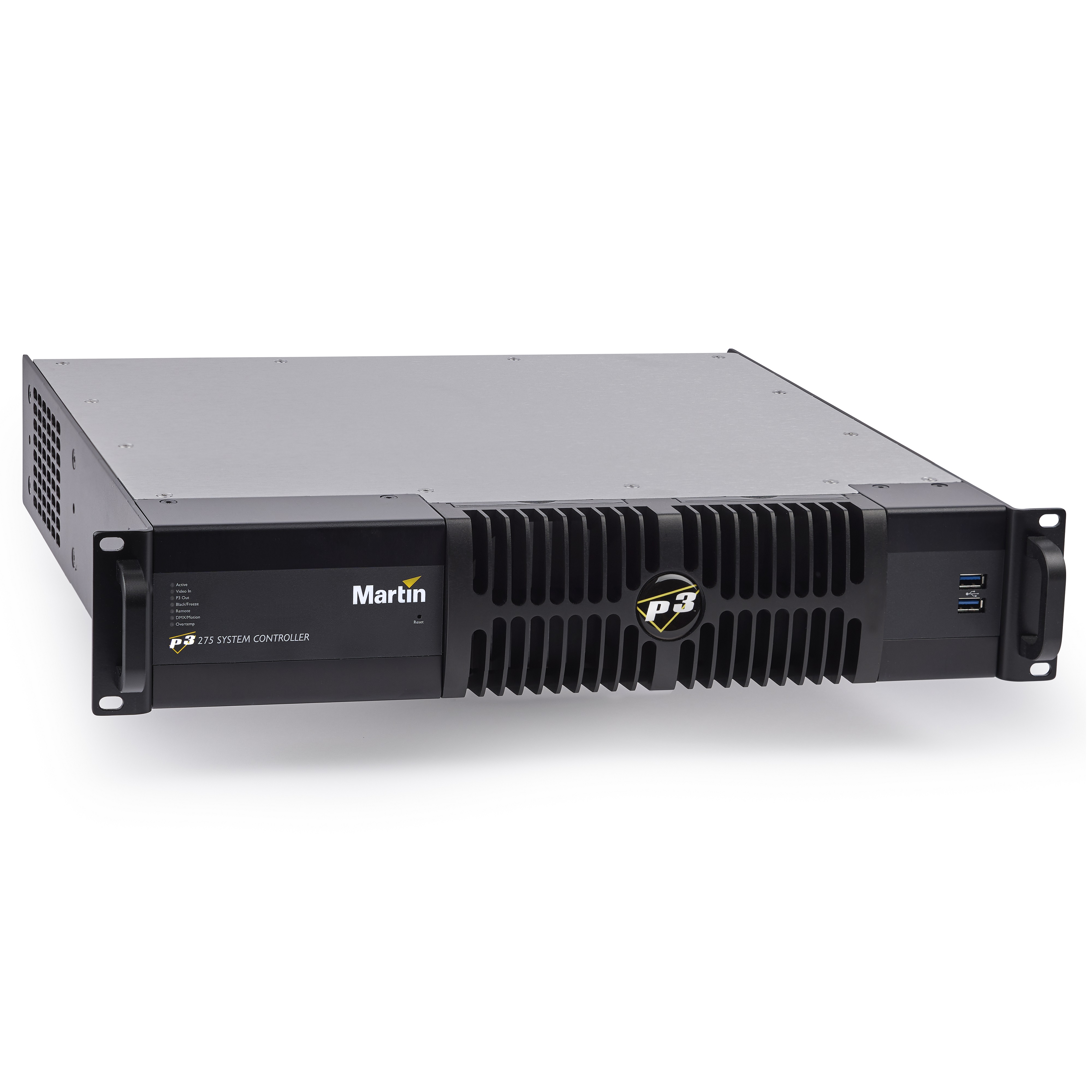

Martin Professional Contrôleur de système P3-275
Le contrôleur de système Martin P3-275 prend en charge une entrée vidéo jusqu'à DCI 4K (4096x2160) et est conçu pour les spectacles de plus grande envergure, qui s'étendent sur des scènes plus grandes avec un plus grand nombre d'appareils. Il est également idéal pour les ponts et les grands bâtiments, qui nécessitent généralement un espace de travail plus grand. Ce contrôleur permet de contrôler facilement les appareils Martin à partir d'une console d'éclairage, d'une source vidéo ou d'une combinaison des deux. Ils s'intègrent à des logiciels tiers en important et en exportant des fichiers MVR, ce qui permet d'éviter les actions redondantes et d'échanger facilement les conceptions.
Il est possible de créer des looks créatifs uniques pour chaque application, que ce soit avec du contenu vidéo, des commandes DMX traditionnelles, Art-Net / sACN PixelMapping ou un mélange de différentes méthodes de commande.
L'ensemble du système est entièrement synchronisé, de sorte que tous les éléments fonctionnent ensemble sans latence visible. Ils prennent en charge l'entrée vidéo DCI 4K via des entrées HDMI et NDI et délivrent jusqu'à 1 040 000 pixels à un maximum de 6 000 fixations. Des aperçus en temps réel vous montrent comment les commandes DMX et la vidéo sont rendues sur les appareils. .
Compatible DCI 4K Video Input (HDMI & NDI)
Résolution HDMI jusqu'à 4096 x 2160
Résolution NDI jusqu'à 4096 x 2160
1024 univers pour l'entrée Art-Net / sACN
Sorties avec jusqu'à 1'040.000 pixels sur 6.000 fixations
Montage en rack 2U
Représentation d'un mélange d'appareils Martin sur un écran visuel
Patcher, adresser et configurer les appareils Martin sans avoir à adresser et configurer directement chaque appareil.
Exportation de mappings et de patchs vers des commandes d'éclairage, des programmes de CAO et des visualisations de tiers via MVR.
Importez des mappings et des patchs de commandes d'éclairage, de programmes de CAO et d'appareils de visualisation d'autres fabricants via MVR.
Exportez des masques de mappage vers des serveurs de médias tiers.
Rétroaction et surveillance en temps réel des projecteurs Martin
Surveillance à distance du contrôleur de système P3 et de tous les appareils connectés sans présence physique sur place
Accessoires
Enttec Octo Mk2
L'Octo est un pilote de pixel LED intelligent pour jusqu'à 16 univers DMX via le réseau. Il est petit et compact et peut donc être facilement positionné directement près des pixels. Le contrôleur de pixels LED est conçu pour le montage DIN ainsi que pour le montage libre. En outre, l'OCTO est compatible avec une multitude de protocoles d'entrée et de sortie et dispose d'une plage d'entrée de tension de 5 - 60 VDC, la meilleure de l'industrie. Les deux connecteurs réseau R45 permettent de faire passer plusieurs Octo avec une longueur de câble maximale de 100 m entre les appareils afin de réduire considérablement le nombre de chemins de câbles. L'Octo prend en charge les entrées Art-Net, sACN, KiNet™ et ESP afin de garantir la flexibilité de votre projet. ArtSync s'assure que toutes les sorties pixel et DMX sont synchronisées sur le projet afin d'éviter tout tearing d'image. Il permet soit une configuration DHCP, soit une configuration IP statique, afin de répondre à chaque utilisation.
Tension d'entrée
4-60V DC (via Phoenix 2 broches ou directement depuis les LEDs via les ports SPI)
Consommation max.
5W
Puissance de sortie max. Tension de sortie
5V
Puissance de sortie max. Courant de sortie
50mA
Puissance de sortie max. Dégagement de chaleur
4,5W
Méthode de refroidissement
Convection
Température de fonctionnement
-20°C à 50°C /-4°F à 122°F
Humidité de fonctionnement
5 à 95% (sans condensation)
Contrôle DMX via le réseau
(protocoles Art-Net, sACN, ESP ou KiNet) via 2 ports RJ45
Sortie
Protocoles SPI/NZR (adaptable) via 2 connecteurs Phoenix à 4 pôles
Max. Réseau -> Conversion de pixels par appareil
16 univers (8 192 canaux)
Max. pixels contrôlables par appareil
1360 x RGB (680 par port) / 1024 x RGBW (512 par port)
Vitesse du réseau
10/100Base-T
Configuration réseau
statique (par défaut 192.168.0.10) / DHCP
Nombre d'appareils réseau recommandé par bus
jusqu'à 8 appareils pour une synchronisation optimale entre les sorties
Matériau du boîtier
Plastique ABS
Indice de protection
IP20
Indicateurs LED
LED d'état orientée vers l'avant plus connexion/activité réseau (intégrée dans les ports RJ45)
Options de montage :
Montage en surface et montage sur rail DIN TS35
Dimensions de l'appareil
100,5 mm x 72,25 mm x 34 mm
Poids de l'appareil
0,11kgs
Dimensions d'expédition
160mm x 140mm x 40mm
Poids d'expédition
0.18kg
Garantie
Garantie de retour au fabricant de 3 ans
Conformité
UL / FCC (USA), UL (Canada), RCM (Aus/NZ), CE / WEEE (EU), UKCA (UK)

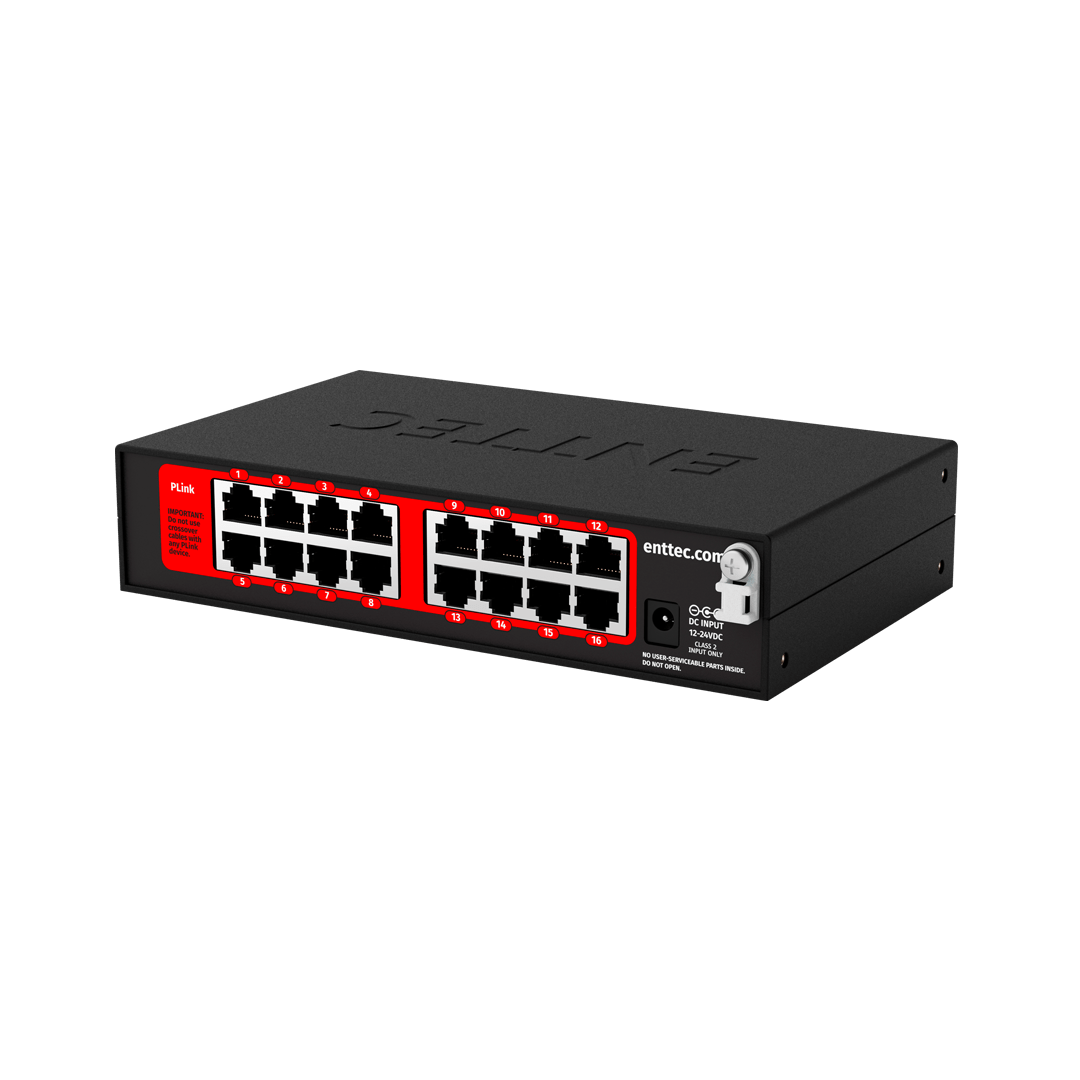

Enttec Pixelator Mini
Le Pixelator Mini d'ENTTEC est un convertisseur de pixels Ethernet adapté à l'installation, qui simplifie le contrôle des pixels et bandes LED.Au total, le Pixelator Mini peut convertir jusqu'à 8 192 canaux (2 730 pixels RGB) via ses 8 sorties PLink (2 univers par port) avec une synchronisation parfaite sur chacun d'eux.
Le Pixelator Mini sert de contrôleur central au système de contrôle PLink d'ENTTEC. Les données PLink qu'il génère peuvent être envoyées jusqu'à 300 m via un câblage CAT6 standard afin d'être connectées aux modules d'alimentation compacts et aux variateurs LED d'ENTTEC.
La flexibilité est au cœur de la conception. Le Pixelator Mini est alimenté soit par le bloc d'alimentation en courant continu fourni, soit par PoE. Installez le Pixelator Mini à l'aide de l'une des quatre options de montage fournies et configurez-le et mettez-le à jour depuis n'importe quel endroit de votre réseau grâce à l'interface web intuitive.
Prise en charge de plusieurs protocoles
ArtNet
sACN
ESP
Kling-Net
Entrée/Sortie
1 x port Ethernet 10/100Mbps (avec PoE)
8 x ports de sortie PLink sur RJ45 (PLink Data)
Des fonctions intelligentesLe Pixelator Mini est bourré de fonctions qui permettent une installation sans problème et en font l'un des contrôleurs / convertisseurs eDMX vers SPI les plus avancés du marché :
Sélectionner les univers d'entrée dans n'importe quel ordre : Contrairement aux autres fabricants, ENTTEC vous permet de sélectionner n'importe quel numéro d'univers d'entrée et de l'attribuer à n'importe quel port de sortie.
Ordre des pixels configurable : différents fabricants utilisent des ordres différents pour leurs CI de pixels, par ex. RGBW / WRGB / RGB / GRB. Configurez le Pixelator Mini pour qu'il gère cet ordre, de sorte que vous puissiez intégrer un type d'appareil standardisé dans votre commande d'éclairage.
Regroupement de pixels pour réduire le nombre de canaux d'entrée DMX de votre installation tout en permettant d'éclairer le même nombre de pixels LED. Vous pouvez par exemple regrouper 10 DEL afin de devoir envoyer moins de canaux au Pixelator Mini.
Statique ou DHCP : configurez vos paramètres réseau en fonction de votre installation.
Conversion 1:1 eDMX vers 2U PLink : - Recevez jusqu'à 16 univers eDMX et envoyez-les via les 8 ports PLink pour les connecter à vos appareils PLink (jusqu'à 2 univers par port).
Conversion 1:1 eDMX vers 1U PLink : - Recevez 8 univers d'eDMX et envoyez-les via les 8 ports PLink pour les connecter à vos appareils PLink (1 univers par port).
Enttec ODE MK3
L'ODE MK3 est un convertisseur Ethernet vers DMX robuste, fiable et facile à installer, conçu pour connecter des appareils DMX à votre infrastructure réseau Ethernet.
De plus, cette passerelle Ethernet vers DMX/RDM est dotée de fonctions faciles à installer pour une installation et une configuration rapides, toutes gérées via une interface utilisateur web.
Caractéristiques principales
Deux prises DMX bidirectionnelles à 5 broches avec prise en charge RDM (E1.20) en option.
IEEE 802.3af PoE (Power over Ethernet) ou entrée DC 12-24V.
Support pour Art-Net 4, sACN et conversion ESP vers DMX.
Support pour DMX -> Art-Net (broadcast ou unicast) / DMX -> sACN (multicast ou unicast).
Support de la fusion HTP/LTP pour jusqu'à 2 sources eDMX. (Réseau -> DMX physique).
Configuration et mise à jour intuitives des appareils via l'interface web Localhost intégrée.
Vitesse de réseau de 10/100 Mbps.
Current Port Buffer' permet d'afficher les valeurs DMX en direct dans l'interface utilisateur web.
Taux de mise à jour configurable de la sortie DMX.
Configuration simple via le site web.
La configuration est gérée via l'interface web Localhost afin de simplifier la mise en service et les mises à jour. Par conséquent, l'ODE MK3 peut être configuré à partir de n'importe quel ordinateur de votre réseau.Mode synchro
Tout le matériel Ethernet d'ENTTEC prend en charge ArtSync pour synchroniser complètement les données Art-Net dans toute l'installation lorsque Art-Net est reçu de la même source, afin d'éviter la déchirure du contenu et de garantir une sortie d'aspect professionnel dans toute l'installation.
Surveiller l'activité
Les indicateurs LED permettent de surveiller la connectivité et l'état en un coup d'œil.
Protocoles
La fonction principale de l'ODE Mk3 est la conversion entre les protocoles Ethernet DMX et USITT DMX512-A (DMX). Les conversions suivantes sont possibles avec l'ODE Mk3 :
Art-Net - DMX (avec/sans RDM. ANSI E1.20 RDM supporté)
DMX - Art-Net (broadcast ou unicast)
sACN - DMX
DMX - sACN (multicast ou unicast)
ESP - DMX
DMX - ESP ( broadcast ou unicast)
