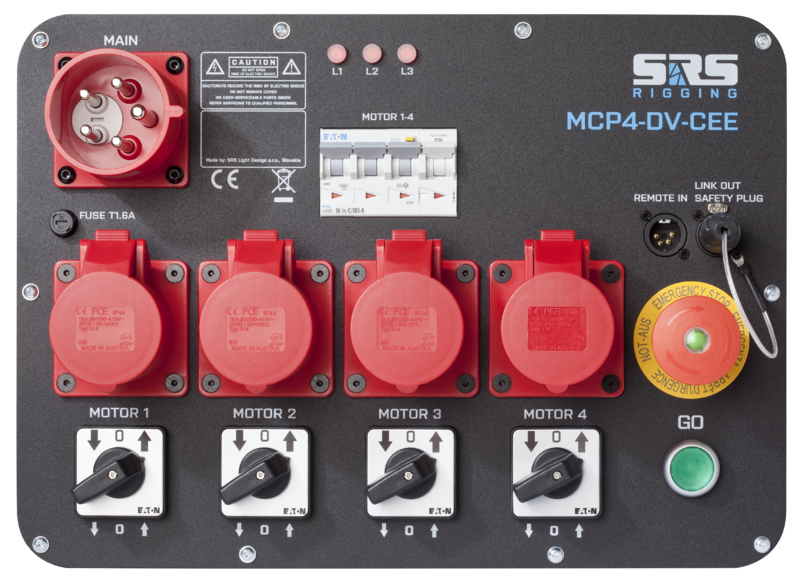

SRS MCP4-DV-CEE.H16 Contrôleur de moteur en valise 4 canaux à commande directe - CEE16/Harting HAN16

Commande jusqu'à 8 palans à chaîne avec commande directeContrôle manuel de l'ordre des phases (MPA) via l'entrée de courantBGV D8, BGV D8+Raccordement : CEE32/5Raccordement des moteurs : CEE16/4p et/ou fiche de connexion multipolaire Socapex19 ou Harting16 Protection de sortie 2xRCBO C16/30mA Boîtier : Coffret plastique Dimensions : 406 x 503 x 193 mm Poids : 11 - 12 kg Description Le MCP8-DV a été développé pour répondre à toutes les exigences des clientes et clients qui recherchent une alternative économique à la commande de moteur avec une qualité premium. Le MCP8-DV est équipé de composants de haute qualité de Schneider Electric / Eaton et est logé dans un boîtier en plastique robuste. Son principal avantage est la fonction de liaison pour les touches GO et E-STOP de plusieurs appareils connectés. Compatible avec : - CM Lodestar - Trabes - Prolyft - Verlinde / Stagemaker

Affectation des broches (voir ci-dessous)Commande 4 palans à chaîne directement via la télécommande Contrôle jusqu’à 384 palans à chaîne via AHD-Link Types de chaînes : BGV D8, BGV D8+ Circuit d'arrêt d'urgence conforme à la norme CEI 60204, SIL3 Sortie d'alimentation pour la série WMC via un connecteur PowerCon Cordon d'alimentation de 1,5 m, 5G6 mm², avec fiche CEE32A/5p Sorties protégées par un disjoncteur différentiel (RCD) de 30 mA et des disjoncteurs de protection de ligne C10A/C16A APA – Contrôle et alignement automatiques de l'ordre des phases AVM – Contrôle automatique de la tension et protection des palans à chaîne GCT – Commande groupée via la télécommande CMG RRST – Fonction de réinitialisation à distance Compatible avec : Chainmaster, Movecat, Liftket, Tourrig CM Lodestar SIG LITEC, EXE Trabes Prolyft Verlinde, Stagemaker Tous les palans à chaîne triphasés disponibles sur le marché Le contrôleur numérique de palans AHD-DV ( Advanced ) a été conçu pour commander jusqu’à 24 palans à chaîne électriquement compatibles, individuellement ou simultanément, via la télécommande numérique filaire de la série CMC. L'appareil intègre un module APA (Automatic Phase Align) qui garantit que tous les palans à chaîne fonctionnent dans le même sens, quelle que soit la phase. En cas de coupure de courant, le système s'arrête automatiquement pour garantir une utilisation en toute sécurité. Le module AVM (Automatic Voltage Metering) contrôle la tension principale (400 V CA ±20 %, couplage en étoile) et protège les palans à chaîne en cas de problèmes de tension. L'appareil ne passe pas en mode sans échec lorsque : – il manque une phase – Sous-tension détectée – Surtension détectée Tous les composants électriques portent le marquage CE et sont conformes aux directives européennes. L'appareil est logé dans un boîtier de rack en acier 19 pouces robuste et thermolaqué, et est livré avec un certificat de conformité. Un interrupteur à clé supplémentaire permet d’activer la fonction d’arrêt groupé. Lorsqu’elle est activée, un défaut de protection de ligne sur un palan à chaîne déclenche un arrêt d’urgence pour tous les palans à chaîne connectés. Télécommande en option : Contrôleur CMC-DIGI-AHD – filaire Contrôleur WMC-DIGITAL – sans fil Affectation des broches PIN Socapex standard944072(SOCAPEX 19 broches) PRG944056(Harting 16 broches) Socapex UK944377(SOCAPEX 19 broches) RICO BRIEQ AED RENT944113(Harting 16 broches) PROLYFT / AETOS944062(Harting 16 broches) Showtec944177(Harting 16 broches) 1L1 Moteur 1L1 Moteur 1L3 Moteur 3L1 Moteur 1L1 Moteur 1L1 Moteur 1 2Moteur L2 1Moteur L2 1Moteur L2 3Moteur L2 1L2 Moteur 1Moteur L2 1 3Moteur L3 1Moteur L3 1Moteur L1 3Moteur L3 1Moteur L3 1Moteur L3 1 4Moteur L1 2Moteur L1 2Moteur L3 4Moteur L1 2Moteur PE 1Non attribué 5Moteur L2 2Moteur L2 2Moteur L2 4Moteur L2 2Moteur L1 2Moteur L1 2 6Moteur L3 2Moteur L3 2Moteur L1 4Moteur L3 2Moteur L2 2Moteur L2 2 7Moteur L1 3Non attribuéMoteur L3 1Moteur L1 3Moteur L3 2Moteur L3 2 8Moteur L2 3Non attribuéMoteur L2 1Moteur L2 3Moteur PE 2Non attribué 9L3 Moteur 3Moteur L1 3L1 Moteur 1L3 Moteur 3L1 Moteur 3Moteur L1 3 10Moteur L1 4Moteur L2 3Moteur L3 2Moteur L1 4Moteur L2 3Moteur L2 3 11Moteur L2 4L3 Moteur 3Moteur L2 2Moteur L2 4L3 Moteur 3L3 Moteur 3 12Moteur L3 4Moteur L1 4Moteur L1 2Moteur L3 4Moteur PE 3Non attribué 13PEMoteur L2 4PENon attribuéMoteur L1 4Moteur L1 4 14PEMoteur L3 4PENon attribuéMoteur L2 4Moteur L2 4 15PENon attribuéPENon attribuéMoteur L3 4Moteur L3 4 16PENon attribuéPENon attribuéMoteur PE 4Non attribué 17PEPE 18PEPE 19PEPE ChâssisPEPENon attribuéPE

Affectation des connecteurs (voir ci-dessous) Contrôle jusqu'à 12 palans à chaîne avec commande directe Contrôle automatique de la tension et protection contre le tirage de la chaîne Indicateur d'ajustement de phase 123/132 Types de palans à chaîne : BGV D8, BGV D8+ Possibilité d'associer les touches GO/STOP Arrêt d'urgence (Emergency STOP) Sortie : CEE16/4p Taille : 9U, 6U, 3U (MCBC12, 8, 4 en série) Le contrôleur de moteur MCBC-DV a été développée pour répondre à toutes les exigences des clientes et clients qui recherchent une alternative économique aux commandes de moteur avec une qualité premium et des fonctions de base. La MCBC-DV est équipée de composants de haute qualité de Schneider Electric resp. Eaton et logés dans un boîtier métallique robuste. Une caractéristique centrale de l'unité MCBC-DV est l'option de connexion pour les boutons GO et E-STOP. En outre, le contrôleur dispose de commutateurs pour la sélection du sens de marche, d'un module de contrôle manuel de l'alignement de phase (MPA = Manual Phase Align) sur l'entrée de courant et d'un module de contrôle automatique de la tension (AVM = Automatic Voltage Metering) avec affichage de l'alignement de phase 123/132. Compatible avec : CM Lodestar Trabes Prolyft Verlinde / Stagemaker PIN Socapex standard(SOCAPEX 19 broches) PRG(16-pin Harting) Socapex UK(SOCAPEX 19 broches) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 moteur 1L1 moteur 1L3 Moteur 3L1 moteur 1L1 moteur 1L1 moteur 1 2L2 moteur 1L2 moteur 1L2 moteur 3L2 moteur 1L2 Moteur1L2 moteur 1 3L3 Moteur 1L3 Moteur 1L1 moteur 3L3 Moteur 1L3 Moteur 1L3 Moteur 1 4L1 moteur 2L1 moteur 2L3 moteur 4L1 moteur 2PE Moteur 1PE Moteur 1 5L2 Moteur 2L2 Moteur 2L2 moteur 4L2 Moteur 2L1 moteur 2L1 moteur 2 6L3 Moteur 2L3 Moteur 2L1 moteur 4L3 Moteur 2L2 Moteur 2L2 Moteur 2 7L1 moteur 3Non affectéL3 Moteur 1L1 moteur 3L3 Moteur 2L3 Moteur 2 8L2 moteur 3Non affectéL2 moteur 1L2 moteur 3PE Moteur 2PE Moteur 2 9L3 Moteur 3L1 moteur 3L1 moteur 1L3 Moteur 3L1 moteur3L1 moteur 3 10L1 moteur 4L2 moteur 3L3 Moteur 2L1 moteur 4L2 moteur 3L2 moteur 3 11L2 moteur 4L3 Moteur 3L2 Moteur 2L2 moteur 4L3 Moteur3L3 Moteur 3 12L3 moteur 4L1 moteur 4L1 moteur 2L3 moteur 4PE Moteur 3PE Moteur 3 13PEL2 moteur 4PENon affectéL1 moteur 4L1 moteur 4 14PEL3 moteur 4PENon affectéL2 moteur 4L2 moteur 4 15PENon affectéPENon affectéL3 moteur 4L3 moteur 4 16PENon affectéPENon affectéPE Moteur 4PE Moteur 4 17PEPE 18PEPE 19PEPE ChâssisPEPENon affectéPE

Affectation des connecteurs (voir ci-dessous) Contrôle jusqu'à 8 palans à chaîne avec commande directe Contrôle automatique de la tension et protection contre le tirage de la chaîne Indicateur d'ajustement de phase 123/132 Types de palans à chaîne : BGV D8, BGV D8+ Possibilité d'associer les touches GO/STOP Arrêt d'urgence (Emergency STOP) Sortie : CEE16/4p Taille : 9U, 6U, 3U (MCBC12, 8, 4 en série) Le contrôleur de moteur MCBC-DV a été développé pour répondre à toutes les exigences des clientes et clients qui cherchent une alternative économique aux commandes de moteur avec une qualité premium et des fonctions de base. La MCBC-DV est équipée de composants de haute qualité de Schneider Electric resp. Eaton et logés dans un boîtier métallique robuste. L'une des principales caractéristiques de l'unité MCBC-DV est l'option de connexion pour les boutons GO et E-STOP. Le contrôleur dispose en outre de commutateurs pour la sélection du sens de marche, d'un module de contrôle manuel de l'alignement de phase (MPA = Manual Phase Align) sur l'entrée de courant ainsi qu'un module de contrôle automatique de la tension (AVM = Automatic Voltage Metering) avec affichage de l'alignement de phase 123/132. Compatible avec : CM Lodestar Trabes Prolyft Verlinde / Stagemaker PIN Socapex standard(SOCAPEX 19 broches) PRG(16-pin Harting) Socapex UK(SOCAPEX 19 broches) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 moteur 1L1 moteur 1L3 moteur 3L1 moteur 1L1 moteur 1L1 moteur 1 2L2 moteur 1L2 moteur 1L2 moteur 3L2 moteur 1L2 moteur 1L2 moteur 1 3L3 moteur 1L3 moteur 1L1 moteur 3L3 moteur 1L3 moteur 1L3 moteur 1 4L1 moteur 2L1 moteur 2L3 moteur 4L1 moteur 2PE moteur 1PE moteur 1 5L2 moteur 2L2 moteur 2L2 moteur 4L2 moteur 2L1 moteur 2L1 moteur 2 6L3 moteur 2L3 moteur 2L1 moteur 4L3 moteur 2L2 moteur 2L2 moteur 2 7L1 moteur 3Non affectéL3 moteur 1L1 moteur 3L3 moteur 2L3 moteur 2 8L2 moteur 3Non affectéL2 moteur 1L2 moteur 3PE moteur 2PE moteur 2 9L3 moteur 3L1 moteur 3L1 moteur 1L3 moteur 3L1 moteur 3L1 moteur 3 10L1 moteur 4L2 moteur 3L3 moteur 2L1 moteur 4L2 moteur 3L2 moteur 3 11L2 moteur 4L3 moteur 3L2 moteur 2L2 moteur 4L3 moteur 3L3 moteur 3 12L3 moteur 4L1 moteur 4L1 moteur 2L3 moteur 4PE moteur 3PE moteur 3 13PEL2 moteur 4PENon affectéL1 moteur 4L1 moteur 4 14PEL3 moteur 4PENon affectéL2 moteur 4L2 moteur 4 15PENon affectéPENon affectéL3 moteur 4L3 moteur 4 16PENon affectéPENon affectéPE moteur 4PE moteur 4 17PEPE 18PEPE 19PEPE ChâssisPEPENon affectéPE
