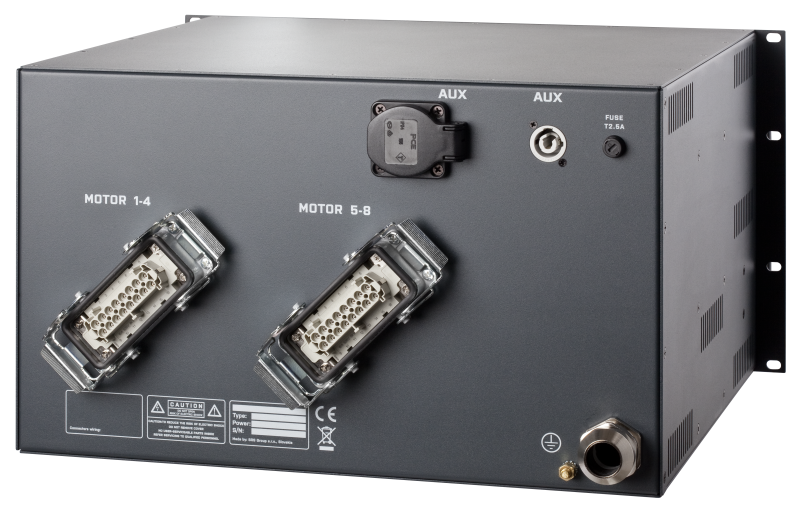

SRS AHD8-DV-H16 Contrôleur 8 canaux à commande directe - HAN16
pour palans à chaîne D8/D8+, R40-4C10, APA, AVM, GCT, GST, RRST, Out : 2xHAN16
6 577.25 CHF
TVA incluse
Affectation des connecteurs (voir ci-dessous)
- Commande 8 palans à chaîne directement via la télécommande
- Commande jusqu'à 384 palans à chaîne via AHD-Link
- Types de chaînes : BGV D8, BGV D8+.
- Circuit d'arrêt d'urgence selon IEC60204, SIL3
- Sortie de courant pour la série WMC via un connecteur PowerCon
- Câble d'alimentation de 1,5 m 5G6mm² avec fiche CEE32A/5p
- Sorties protégées par RCD 30 mA et disjoncteur C10A/C16A
APA - Contrôle et alignement automatique de l'ordre des phases
AVM - Contrôle automatique de la tension et protection des palans à chaîne
GCT - Commutation de groupe via la télécommande CMG
RRST - Fonction de réinitialisation à distance
Compatible avec :
- Chainmaster, Movecat, Liftket, Tourrig
- CM Lodestar
- GIS
- LITEC, EXE
- Trabes
- Prolyft
- Verlinde, Stagemaker
- Tous les palans à chaîne triphasés du marché
L'AHD-DV Advanced Digital Hoist Controller a été conçu pour contrôler jusqu'à 24 palans à chaîne électriquement compatibles, individuellement ou simultanément, via la télécommande numérique câblée CMCseries.
L'appareil contient un module APA (Automatic Phase Align) qui garantit que tous les palans à chaîne se déplacent dans la même direction, indépendamment de la position de phase. En cas de ligne coupée, le système s'arrête automatiquement pour une utilisation en toute sécurité.
Le module AVM (Automatic Voltage Metering) contrôle la tension principale (400 V AC ±20 %, connexion en étoile) et protège les palans à chaîne en cas de problème de tension.
L'appareil ne se met pas en mode sécurisé si :
- une phase est manquante
- il y a une sous-tension
- une surtension est présente
Tous les composants électriques portent le marquage CE et sont conformes aux directives européennes. L'appareil est logé dans un robuste boîtier rack en acier 19″ à revêtement par poudre et est livré avec un certificat de conformité.
Un interrupteur à clé supplémentaire permet la fonction d'arrêt groupé. Lorsqu'elle est activée, un défaut de protection de ligne sur un palan à chaîne déclenche un E-STOP pour tous les palans à chaîne connectés.
En option, avec télécommande :
CMC-DIGI-AHD Contrôleur - câblé
Contrôleur WMC-DIGITAL - sans fil
Affectation des connecteurs
| PIN | Socapex standard (19-pin SOCAPEX) |
PRG (16-pin Harting) |
Socapex UK (19-pin SOCAPEX) |
RICO BRIEQ AED RENT (16 broches Harting) |
PROLYFT / AETOS (16-pin Harting) |
Showtec (16-pin Harting) |
|---|---|---|---|---|---|---|
| 1 | L1 moteur 1 | L1 moteur 1 | L3 Moteur 3 | L1 moteur 1 | L1 moteur 1 | L1 moteur 1 |
| 2 | L2 moteur 1 | L2 moteur 1 | L2 moteur 3 | L2 moteur 1 | L2 moteur1 | L2 moteur 1 |
| 3 | L3 moteur 1 | L3 moteur 1 | L1 moteur 3 | L3 moteur 1 | L3 moteur 1 | L3 moteur 1 |
| 4 | L1 moteur 2 | L1 moteur 2 | L3 moteur 4 | L1 moteur 2 | PE Moteur 1 | Non affecté |
| 5 | L2 Moteur 2 | L2 Moteur 2 | L2 Moteur 4 | L2 Moteur 2 | L1 moteur 2 | L1 moteur 2 |
| 6 | L3 moteur 2 | L3 moteur 2 | L1 moteur 4 | L3 moteur 2 | L2 moteur 2 | L2 moteur 2 |
| 7 | L1 Moteur 3 | Non affecté | L3 Moteur 1 | L1 Moteur 3 | L3 Moteur 2 | L3 Moteur 2 |
| 8 | L2 Moteur 3 | Non affecté | L2 Moteur 1 | L2 Moteur 3 | PE Moteur 2 | Non affecté |
| 9 | L3 Moteur 3 | L1 Moteur 3 | L1 Moteur 1 | L3 Moteur 3 | L1 moteur3 | L1 moteur 3 |
| 10 | L1 moteur 4 | L2 moteur 3 | L3 moteur 2 | L1 moteur 4 | L2 moteur 3 | L2 moteur 3 |
| 11 | L2 moteur 4 | L3 moteur 3 | L2 moteur 2 | L2 moteur 4 | L3 Moteur3 | L3 moteur 3 |
| 12 | L3 moteur 4 | L1 moteur 4 | L1 moteur 2 | L3 moteur 4 | PE Moteur 3 | Non affecté |
| 13 | PE | L2 Moteur 4 | PE | Non affecté | L1 Moteur 4 | L1 moteur 4 |
| 14 | PE | L3 Moteur 4 | PE | Non affecté | L2 Moteur 4 | L2 Moteur 4 |
| 15 | PE | Non affecté | PE | Non occupé | L3 Moteur 4 | L3 Moteur 4 |
| 16 | PE | Non affecté | PE | Non affecté | PE Moteur 4 | Non affecté |
| 17 | PE | PE | ||||
| 18 | PE | PE | ||||
| 19 | PE | PE | ||||
| Châssis | PE | PE | Non occupé | PE |
| Sortie: | Harting HAN16 |
|---|---|
| Mode de commande du moteur: | Direct |
| Nombre de moteurs/canaux: | 8 |
| Norme DGUV/BGV: | D8, D8 Plus |
