Martin Professional P3 PowerPort 500 IP Location de

Le Martin P3 PowerPort 500 IP Rental alimente en toute transparence les projecteurs Creative LED de Martin en électricité et en données et est idéal pour les applications de location en intérieur et en extérieur. Il combine une alimentation électrique stable avec une distribution de données rapide et puissante, simplifiant ainsi l'utilisation des projecteurs. Le boîtier convient pour un montage en rack, sur traverse ou mural, offrant ainsi une flexibilité maximale.

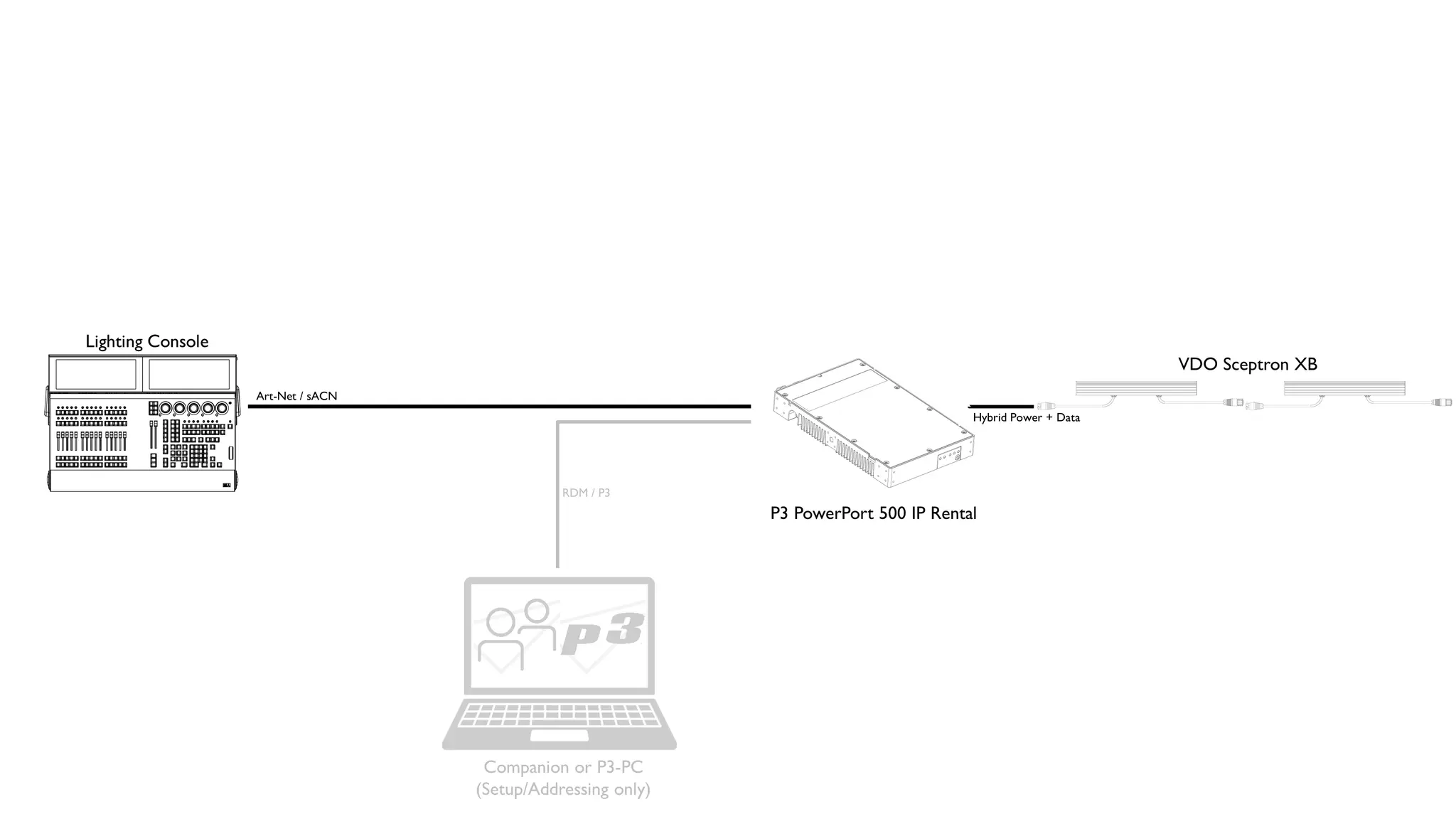

Pour offrir un maximum de flexibilité aux concepteurs et aux intégrateurs, l'appareil peut être commandé via des protocoles standard tels que Art-Net et sACN, ainsi que via le protocole de commande P3 primé de Martin. Comme aucune configuration ou installation locale n'est nécessaire, les blocs d'alimentation peuvent être placés à une plus grande distance des appareils d'éclairage. Il supporte des câbles plus longs, plus de projecteurs par daisy chain et des dérivations divisées. Le commutateur réseau intégré rend les commutateurs tiers superflus et la commande de limitation de puissance augmente le nombre d'appareils par daisy chain tout en appliquant des mesures d'économie d'énergie.

Le P3 PowerPort 500 IP Rental est une solution robuste et fiable, car il protège toutes les entrées et sorties contre les surcharges et les surtensions, et la technologie de bypass à sécurité intégrée empêche que la défaillance d'un seul appareil n'affecte l'ensemble du réseau. En outre, il s'agit d'une unité unique qui fournit des données et de l'électricité aux appareils via un seul câble. Il dispose en outre de LED d'indication d'état locales et d'un bouton de test, de sorte qu'il n'est plus nécessaire que quelqu'un se trouve au niveau de la commande.

• Unité d'alimentation électrique intérieure/extérieure + données pour les luminaires à LED de location de Martin Creative.
• Idéal pour les applications de location
• Dispose de 1 sortie de courant+données pour le raccordement des luminaires
• Commutateur de réseau intégré pour une connexion en guirlande facile
• LED d'état pour fournir un retour d'information en temps réel
• Bouton de test local pour des diagnostics faciles
• La commande de puissance intégrée permet d'installer plus de luminaires par guirlande lorsque la pleine puissance n'est pas nécessaire
• Mode veille intégré permettant d'économiser l'énergie lorsque le système n'est pas utilisé
• Compatible avec Art-Net, sACN et Martin P3
• Équipé de connecteurs pour un déploiement facile
• Peut être monté sur des traverses, des racks ou des murs
• Certifié IP65

SPÉCIFICATIONS

• Largeur : 217.0 mm (8.5") (montage en rack simple ou double 19" avec les supports de montage en rack fournis)
• Hauteur : 44.45 mm (1.75") (montage en rack 1U)
• Profondeur : 365.0 mm (14.4")
• poids : 3.5 kg

CONTRÔLE ET PROGRAMMATION

• Protocoles de contrôle : P3, sACN, Art-Net et RDM via Art-Net
• Détection du protocole : automatique
• Réglages et feedback : P3 ou RDM via Art-Net
• ID de l'appareil : numéro d'identification définissable par l'utilisateur
• Compatibilité Art-Net : Art-Net 1, 2, 3 et 4 ; y compris RDM via Art-Net
• Compatibilité sACN : ANSI E1.31 - 2018
• Compatibilité Martin P3 : logiciel P3 System Controller 6.1.0 ou plus récent
• Emetteur-récepteur Ethernet IN : 100/1000Mbit (avec Fail-Safe-Bypass vers Ethernet THRU)
• Émetteur-récepteur Ethernet THRU : 100/1000Mbit (avec Fail-Safe-Bypass vers Ethernet IN)
• Émetteur-récepteur Ethernet OUT : 100Mbit
• Mise à jour du firmware : via Ethernet avec Martin Companion ou P3 System Controller

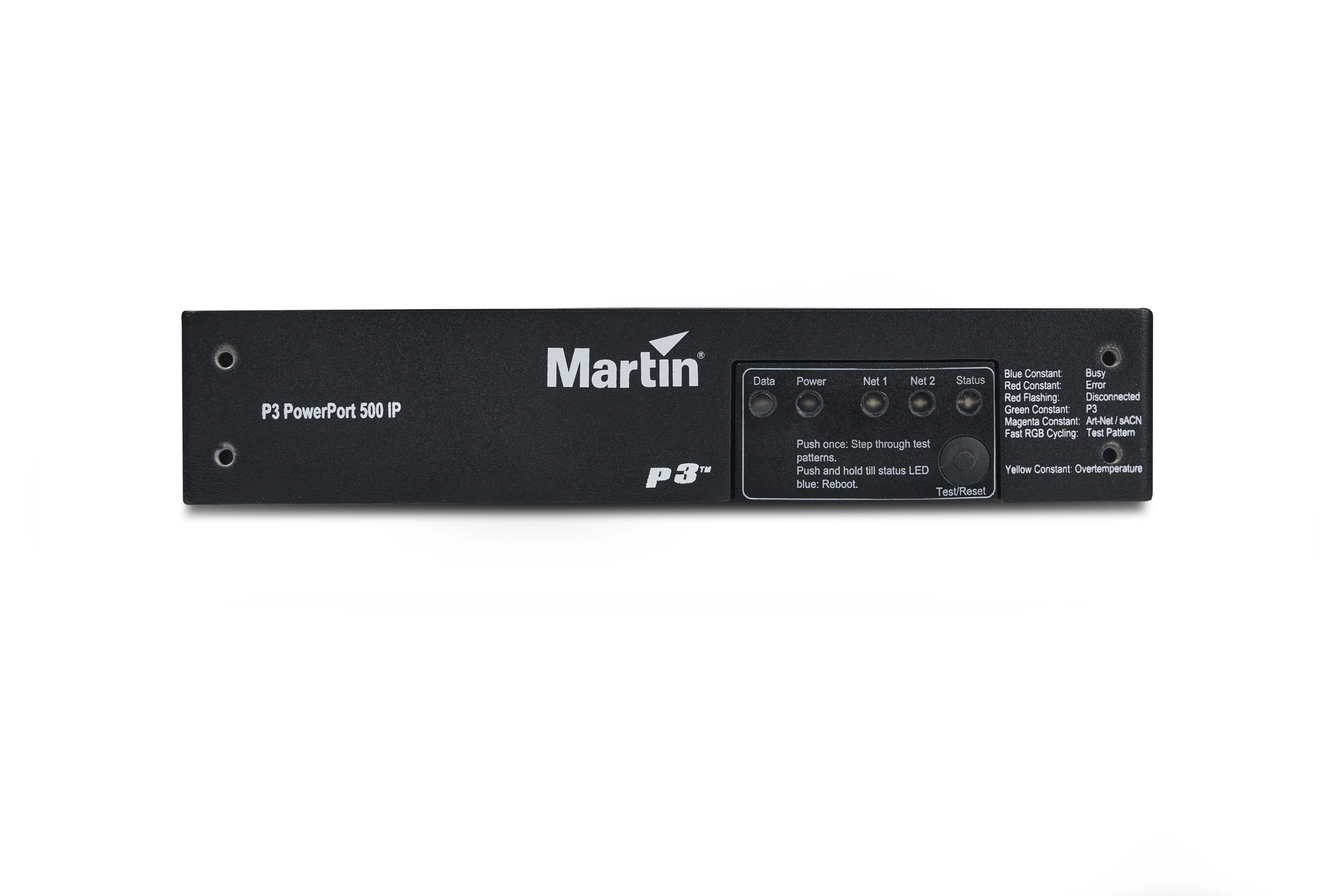

INTERFACE DE CONTRÔLE/UTILISATEUR PANNEAU FRONTAL

• Statut Power Out : 1x LED verte
• Statut Ethernet Out : 1x LED jaune
• Statut Ethernet In/Thru 1-2 : 2x LED verte et jaune
• État de l'appareil : 1x LED RGB
• Test et réinitialisation de l'appareil : activation du modèle de test et réinitialisation de l'appareil par bouton-poussoir

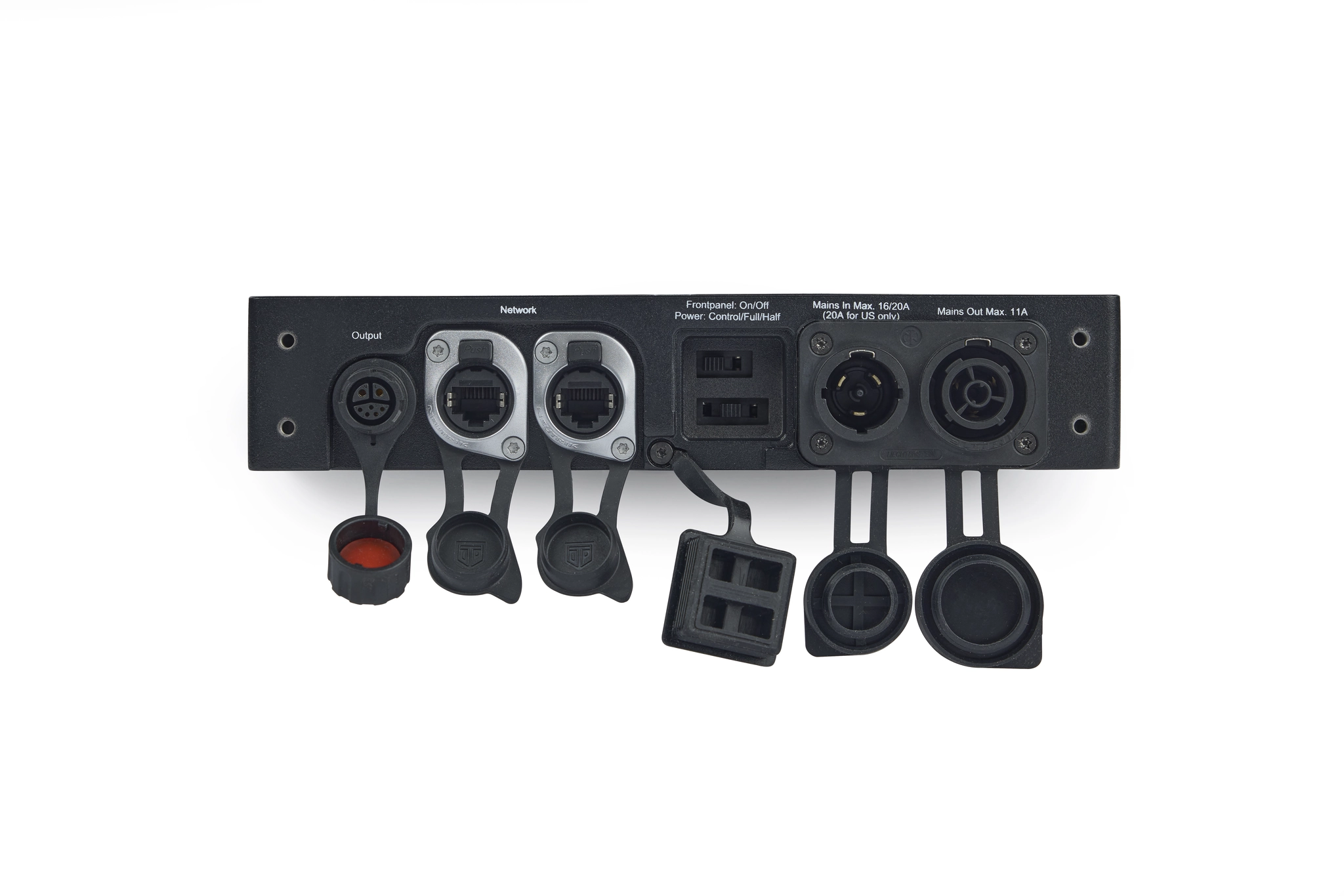

INTERFACE DE CONTRÔLE/UTILISATEUR PANNEAU ARRIÈRE

• Fixture Power Mode : interrupteur DIP pour forcer tous les luminaires connectés à la puissance normale ou à la moitié de la puissance ou pour une commande automatique (via P3 ou RDM).
• Désactivation du panneau avant : interrupteur DIP pour désactiver toutes les (5) LED d'état et le bouton-poussoir du panneau avant.

CONSTRUCTION

• Couleur : noir mat
• Matériau du boîtier : aluminium
• Classe de protection : IP 65
• Classe de protection du boîtier NEMA : type 3
• Résistance à la corrosion : ISO 12944-6 : 2018 ; C3 moyen, régime de test ISO 9227, 240h

INSTALLATION

• Orientation : Au choix

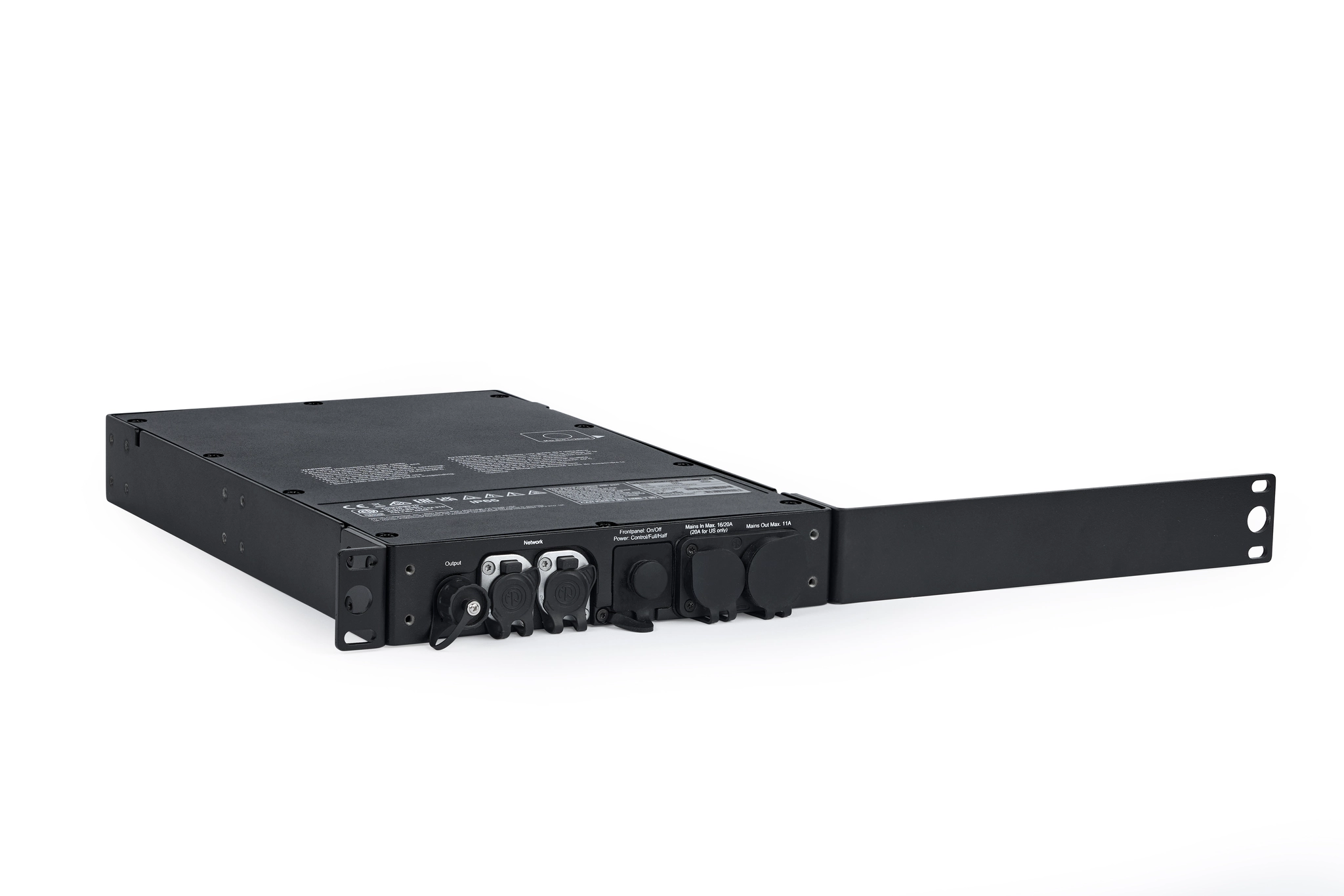

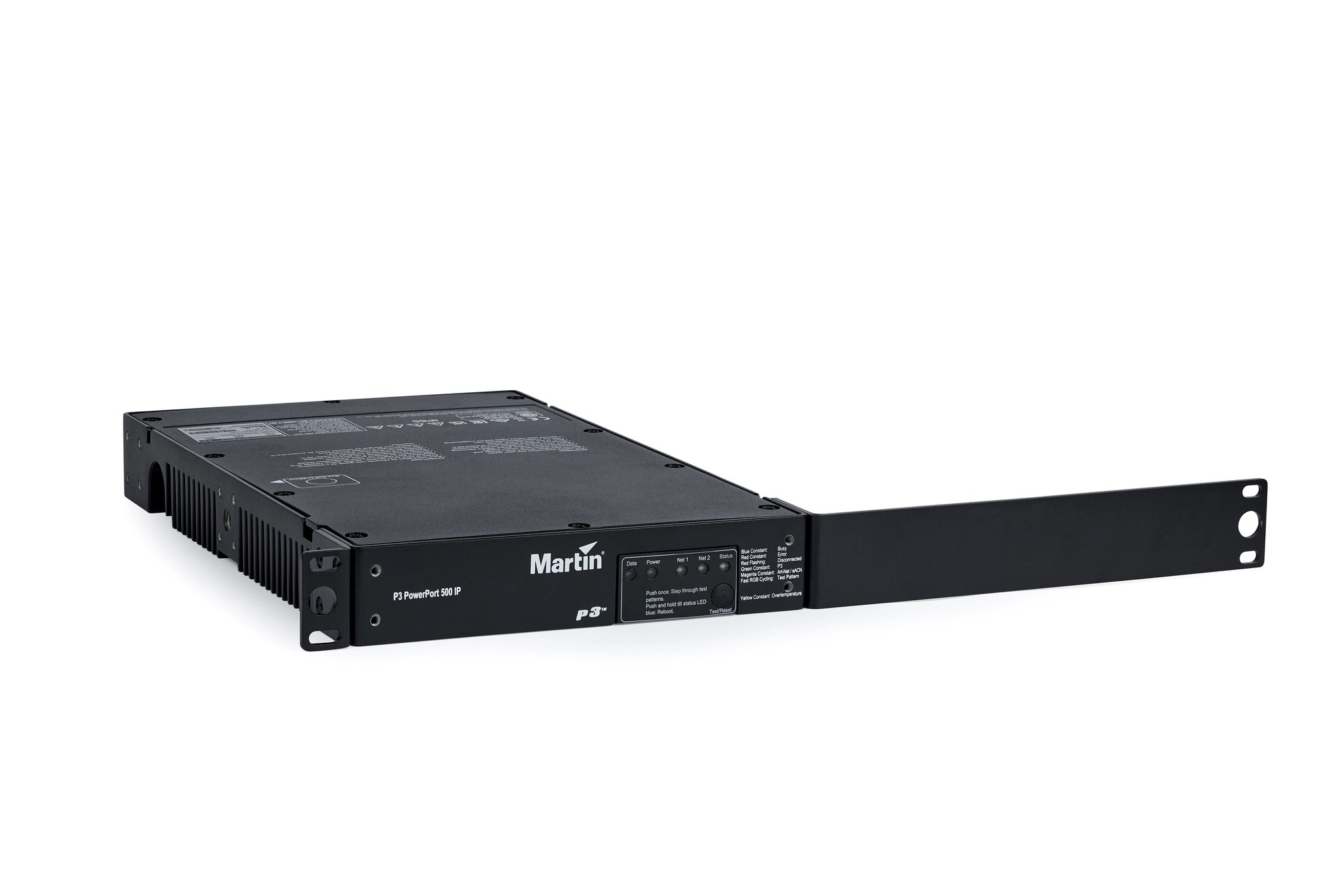

• Montage en rack simple 19 pouces : supports de montage en rack courts et longs fournis.

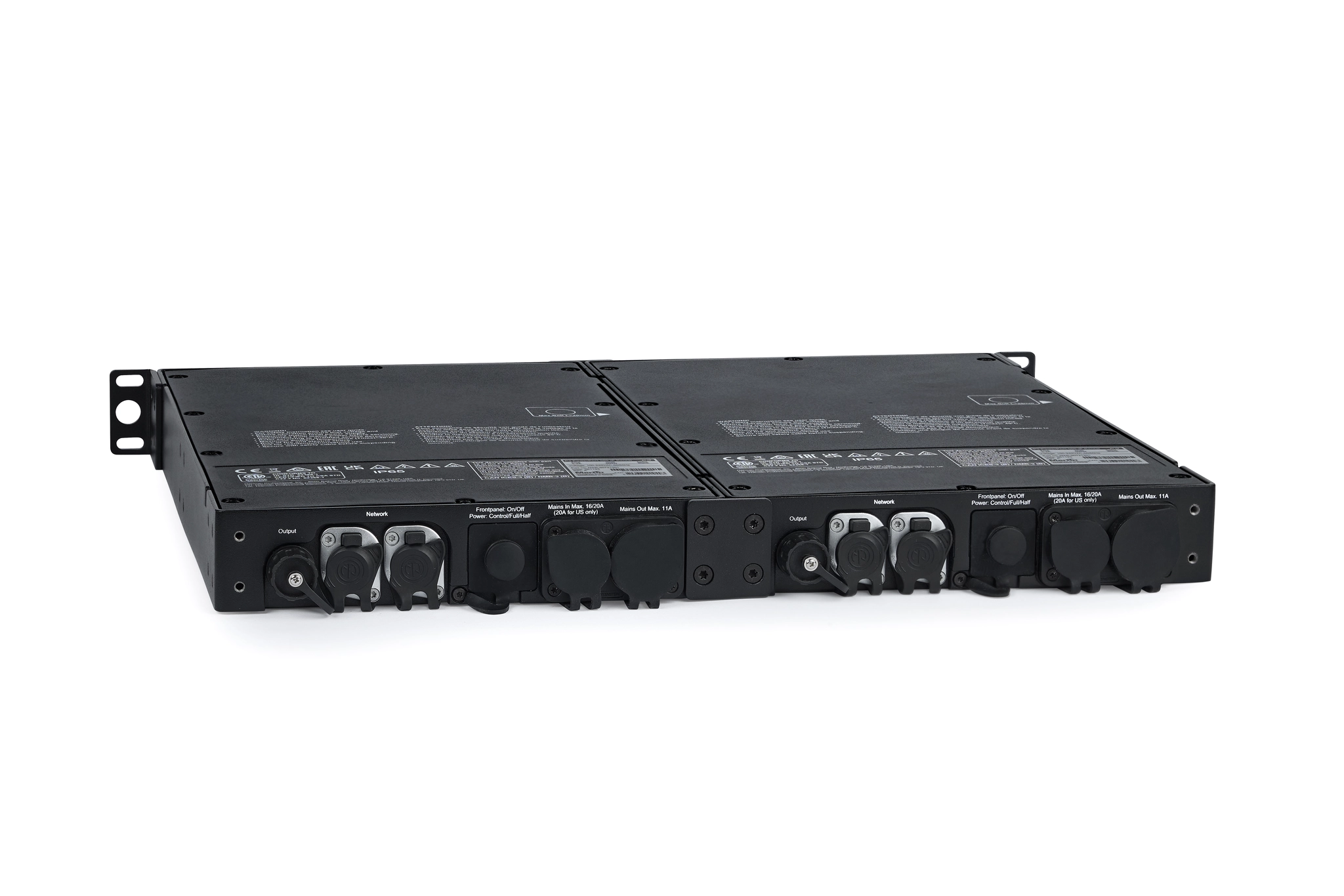

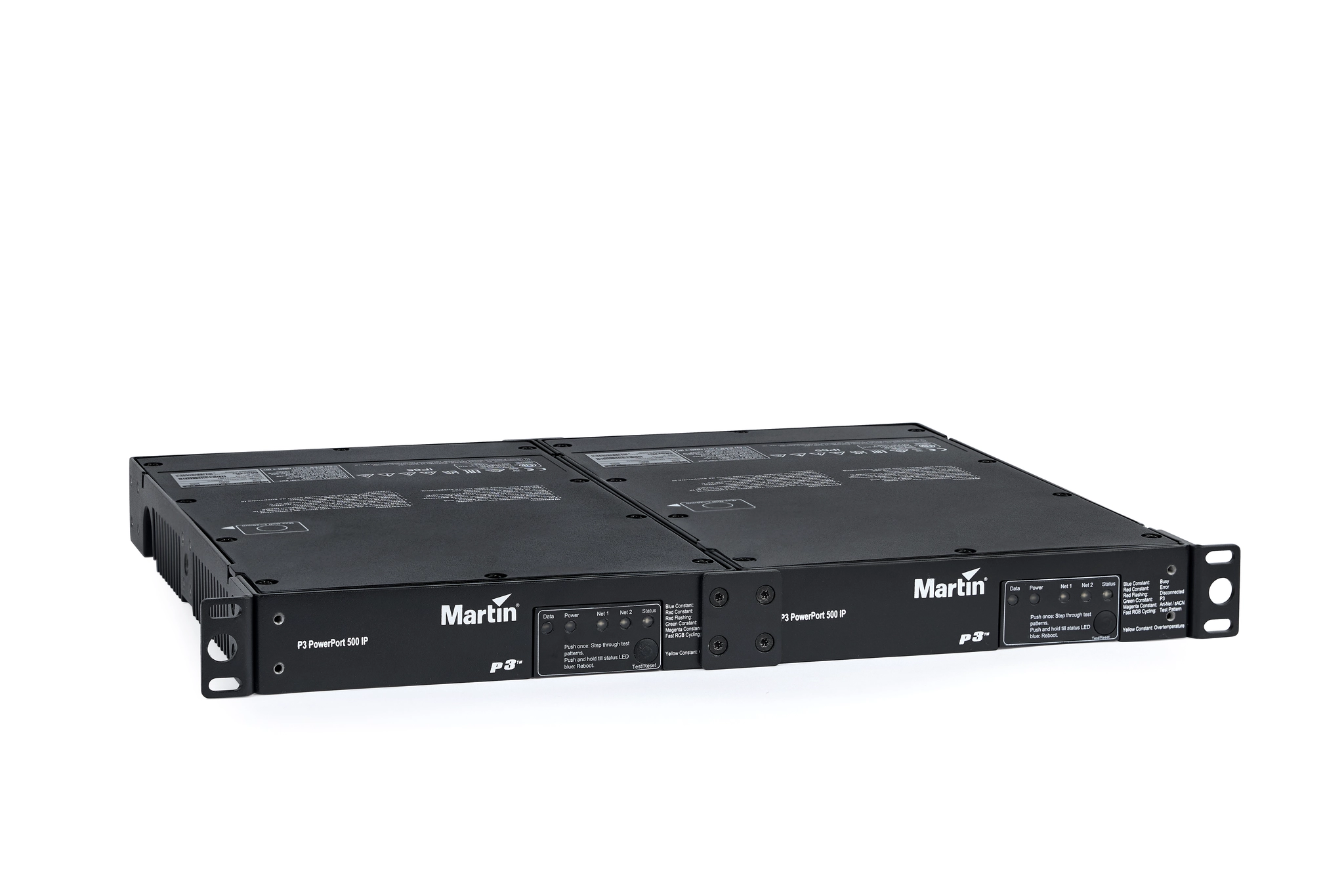

• Double montage en rack 19 pouces : plaques d'accouplement et supports de montage en rack courts fournis.

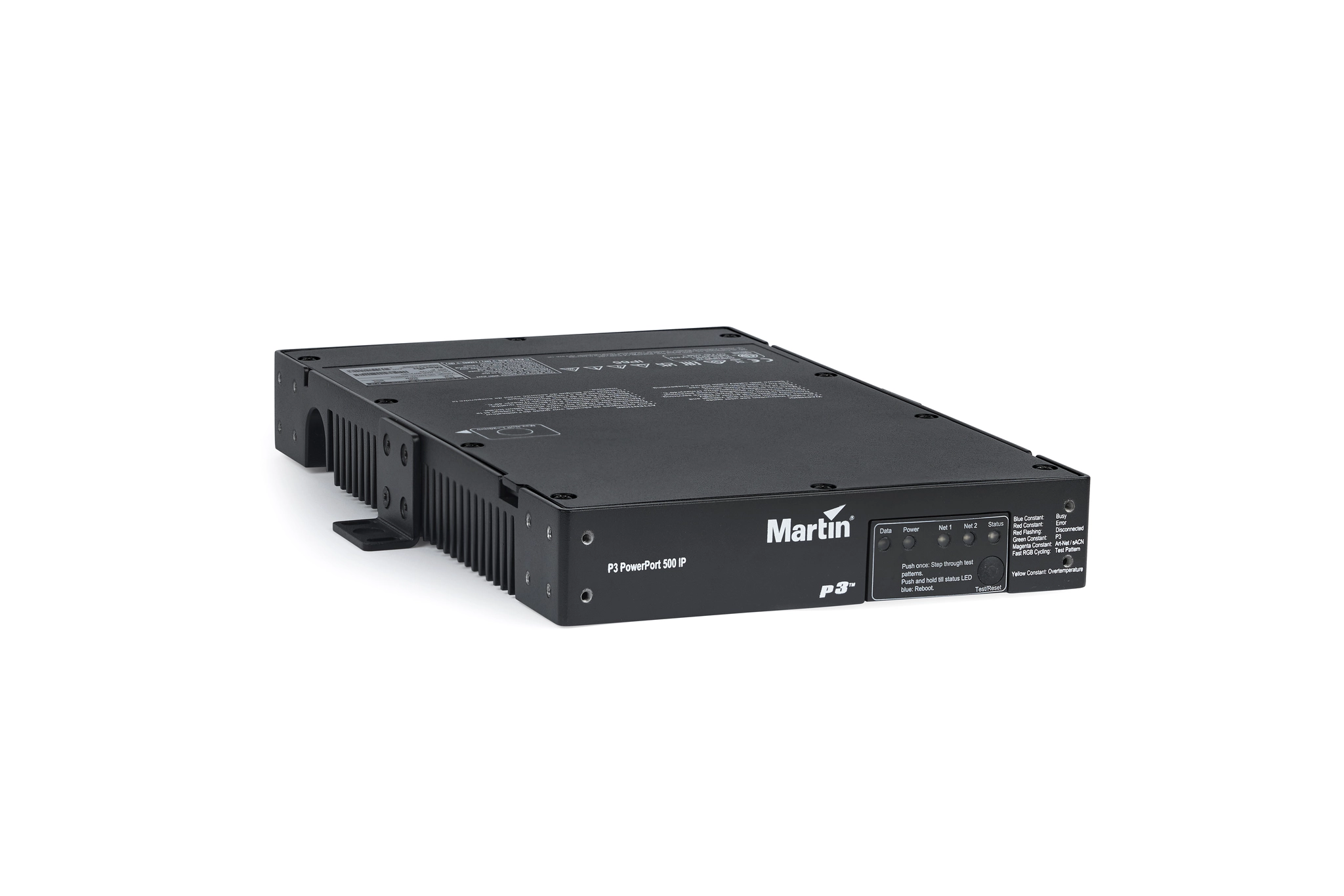

• Montage mural : supports de montage en rack courts fournis

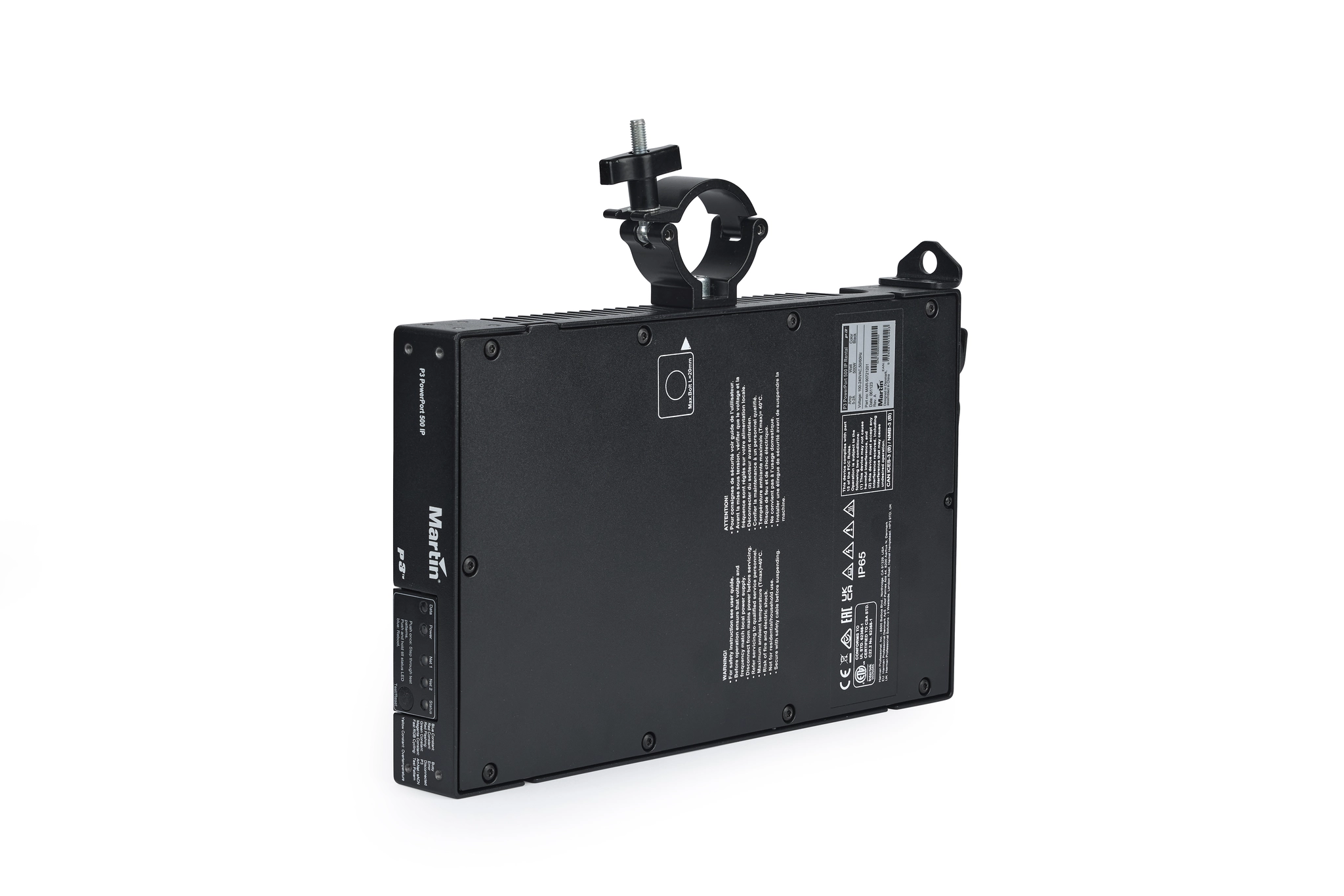

• Montage sur traverse Vertical : avec pince de demi-accouplement dans le trou fileté M10, longueur de vis max. 20 mm

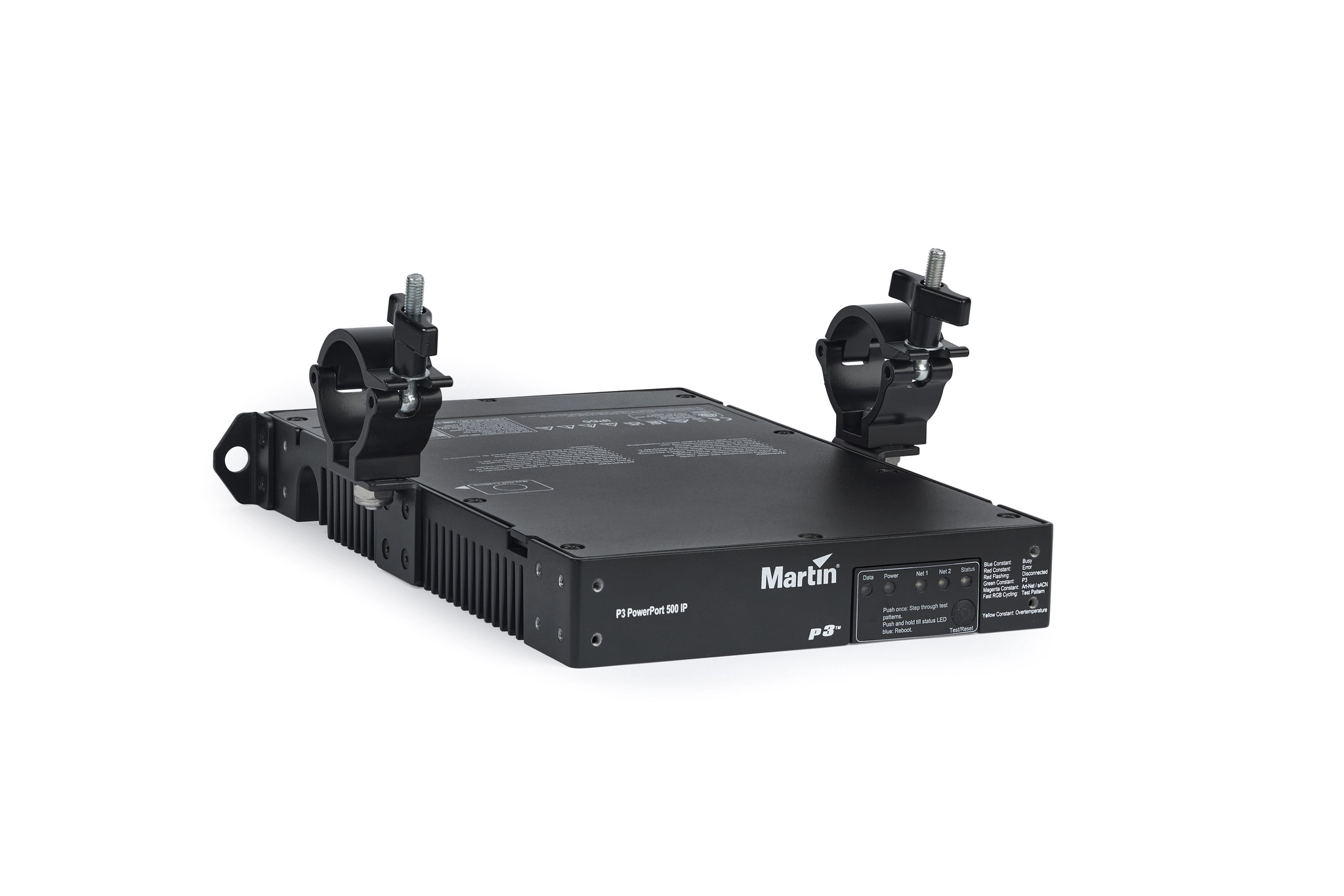

• Montage horizontal de la traverse : Avec des demi-raccords sur les supports de montage en rack courts fournis.
• Emplacement : Intérieur ou temporairement à l'extérieur

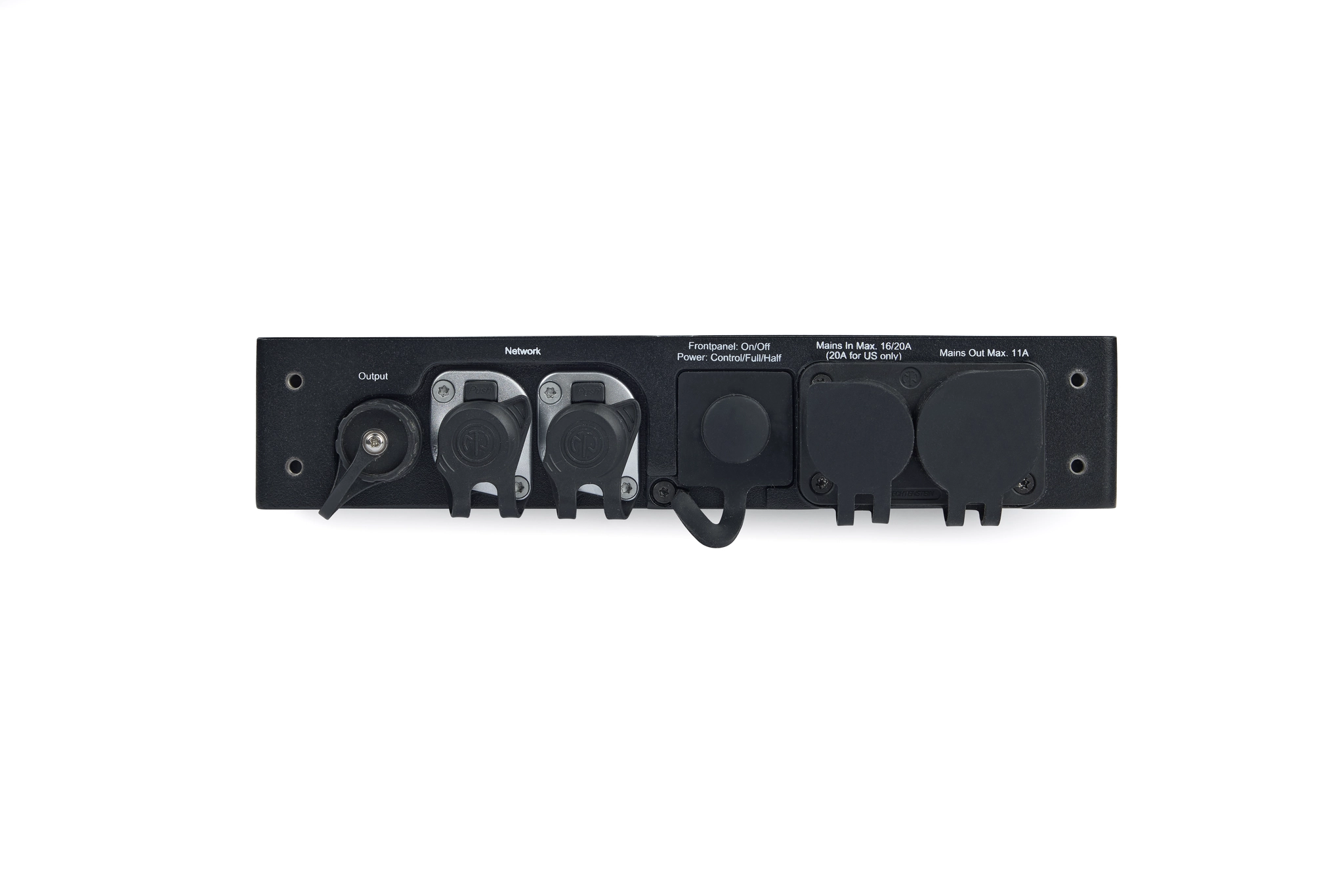

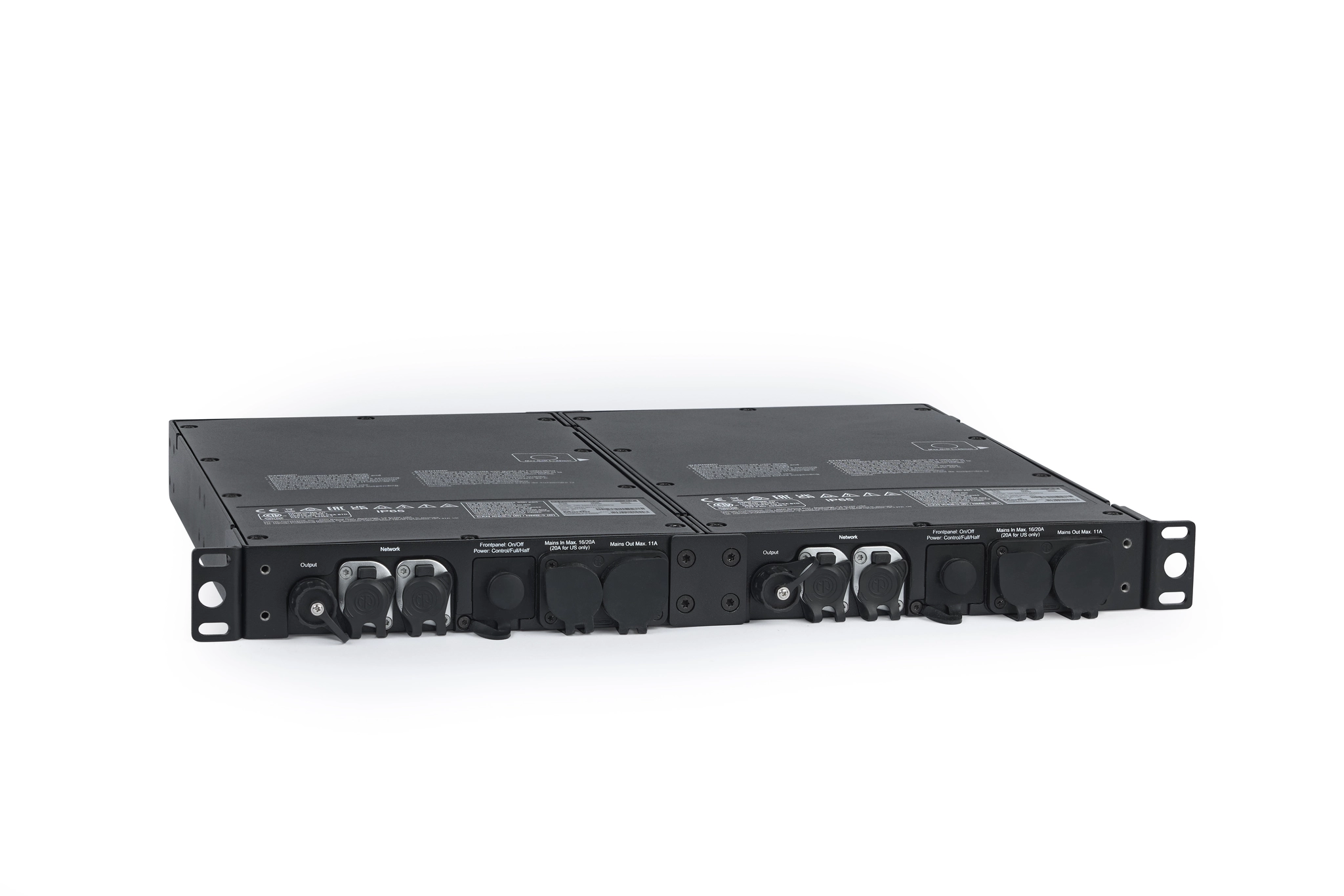

CONNEXIONS

• Alimentation In/Thru : Neutrik powerCON TRUE1 TOP
• Ethernet In/Thru : 2x Neutrik etherCON TOP
• Sortie d'alimentation DC et secteur : 1x connecteur hybride DCE (7 pôles)
• Tous les connecteurs sont compatibles hot-plug.

PORTS DE SORTIE

• Quantité : 1
• Puissance : 48 VDC / 10 A
• Ethernet : 100Mbit (P3, sACN, Art-Net)

ÉLECTRIQUE

• Alimentation électrique AC : 100-240 V AC, 50/60 Hz
• Unité d'alimentation : alimentations électroniques à découpage de rang automatique
• Courant d'appel typique (à 230 V, 50 Hz) : 2.7 A
• Courant de fuite typique à la terre : 0.53 mA
• Facteur de puissance : 0.99 @ 100 V / 120 V, 0.98 @ 208 V, 0.97 @ 230 V / 240 V
• Consommation de courant maximale : 5.5 A @ 100 V / 120 V, 3.0 A @ 208 V / 230 V / 240 V
• Consommation de courant typique : 5.3 A @ 100 V / 120 V, 2.6 A @ 208 V / 230 V / 240 V

CONSOMMATION DE COURANT

• Maximum : 500 W
• Typique : 480 W
• Inoccupation : 5 W
• Mise en veille prolongée : 4 W

THERMAL

• Refroidissement : Convection
• Température ambiante maximale (Ta max) : 40° C
• Température ambiante minimale (Ta min) : -30° C
• Température de surface maximale à une température ambiante de 40° C : 65° C
• Dégagement de chaleur typique : 1637 BTU/h

ENVIRONNEMENT

• RoHS : Conforme
• REACH : Conforme
• WEEE : Conforme
• Proposition 65 : Conforme
• FSC : Matériau d'insertion en carton et d'emballage extérieur certifié

AUTORISATIONS

• Certification Global CB/IECEE : IEC 62368-1
• Sécurité UE : EN 62368-1
• EU-EMC : EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3
• sécurité US : UL 62368-1
• EMC américain : FCC Part 15 Class B
• Sécurité canadienne : CSA C22.2 No. 62368-1
• EMC canadienne : ICES-003 Class B
• Australie/NZ : RCM
• Royaume-Uni : UKCA

PRODUITS COMPATIBLES

• VDO Sceptron XB
• Exterior Dot-1 Pro (via Exterior DC-Feeder)
• Exterior Dot-4 Pro (via Exterior DC-Feeder)
• Exterior Dot-9 Pro (via Exterior DC-Feeder)
• Exterior Dot-HP Pro

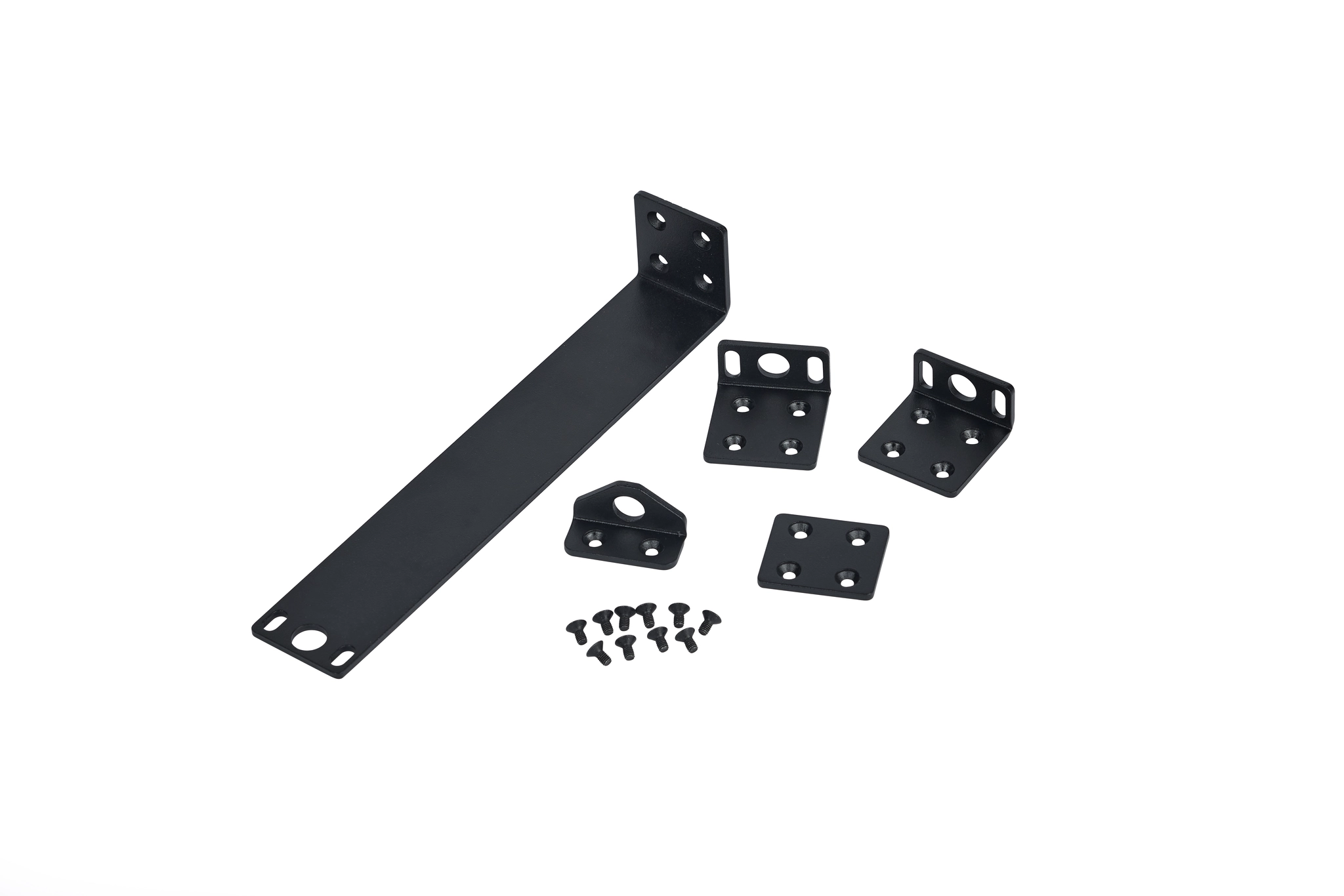

PIÈCES FOURNIES

• 1x Manuel de sécurité et d'installation multilingue
• 1x oeillet de fixation du câble de sécurité, vis incluses
• 2x supports de montage en rack courts (pour fixation en rack, murale et par serrage), vis incluses
• 1x support de montage en rack long (pour montage en rack), vis comprises
• 1x plaque d'accouplement (pour montage en rack), vis incluses
