Martin Professional DCE DataSplitterBooster IP

Le DCE DataSplitterBooster IP de Martin est un répartiteur de courant et de données intérieur/extérieur pour les luminaires LED de Martin Creative, idéal pour les applications de location et d'installation. Il peut être utilisé pour diviser en deux branches une chaîne d'alimentation et de données qui commence à un PowerPort P3, afin de faciliter le câblage. En outre, il peut être utilisé pour étendre la portée d'une chaîne d'alimentation et de données, de sorte que les luminaires puissent être placés plus loin du P3 PowerPort. Le DCE DataSplitterBooster IP est alimenté par le P3 PowerPort et ne nécessite donc pas d'alimentation électrique séparée. Il est équipé de connecteurs DCE qui permettent une installation facile et peut être monté sur un mur ou un support.

FEATURES

• Unité de distribution de l'alimentation et des données en intérieur/extérieur pour les luminaires à LED de Martin Creative
• Convient aux applications de location et d'installation

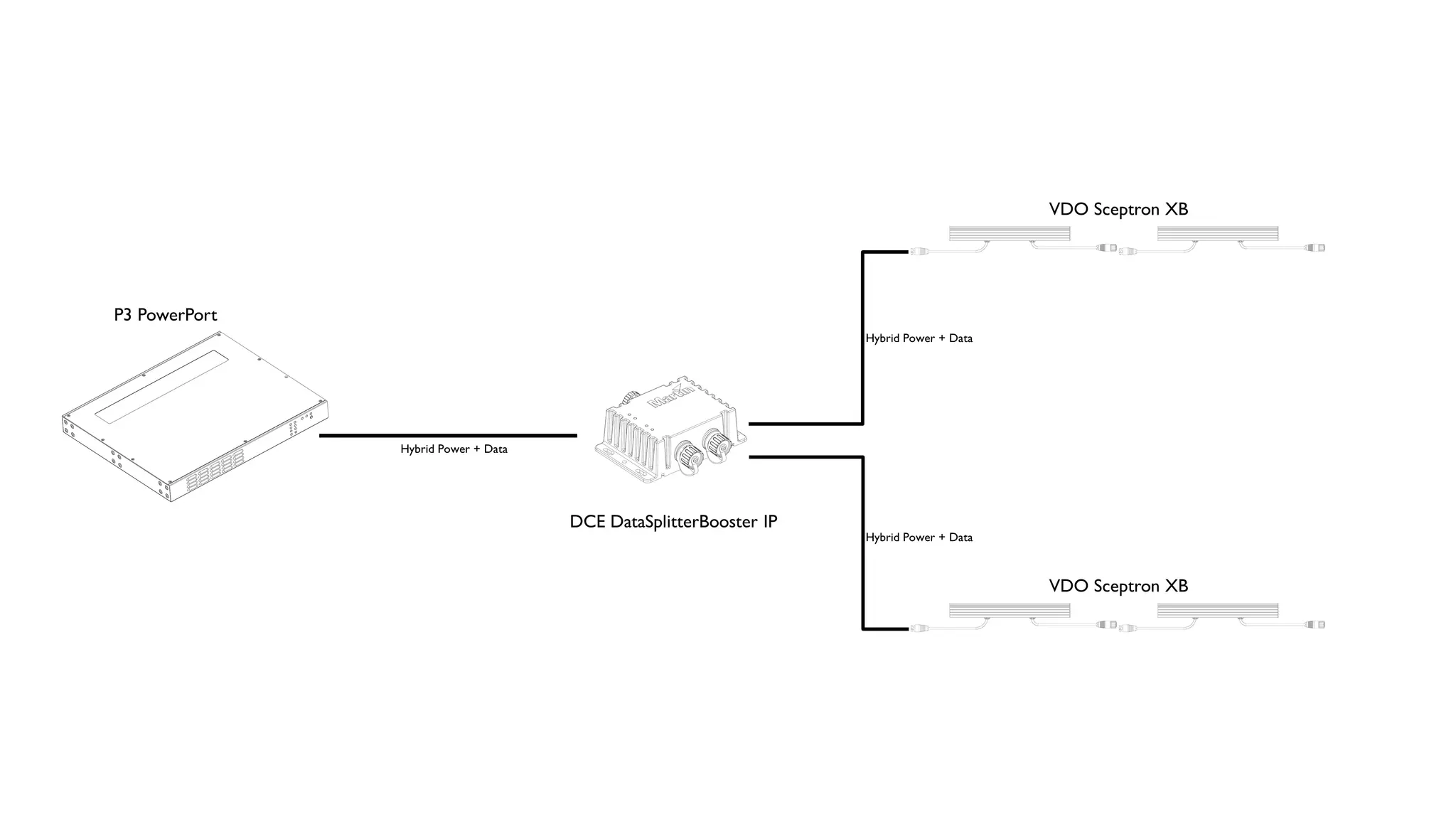

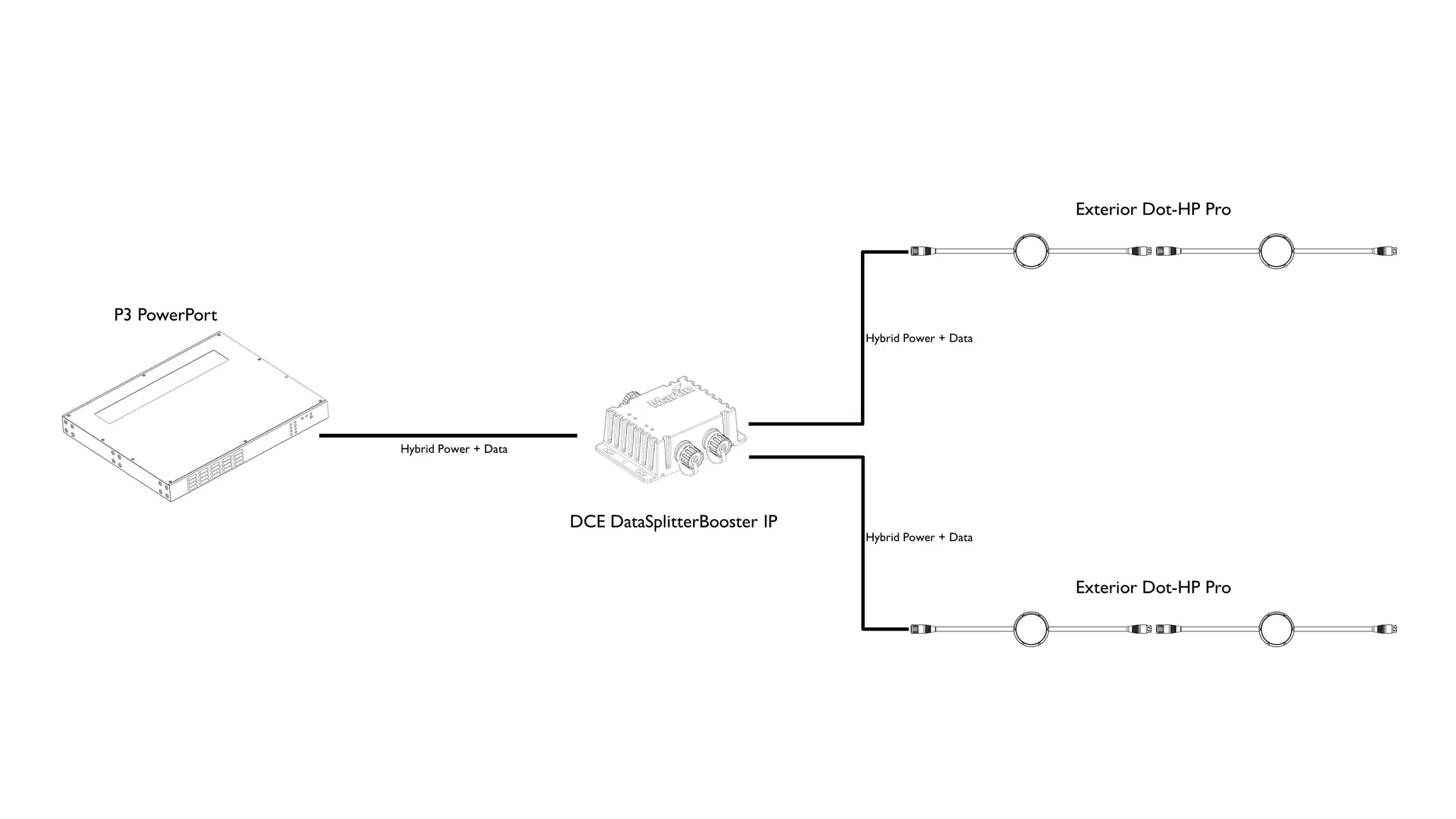

• Peut être utilisé pour diviser une chaîne d'alimentation et de données DCE en deux branches
• Permet d'étendre la chaîne d'alimentation et de données (luminaires plus éloignés du P3 PowerPort)
• Alimenté par l'entrée DCE du P3 PowerPort
• Équipé de connecteurs DCE pour une installation facile
• Peut être monté sur un mur ou un support
• Degré de protection : IP66

CARACTÉRISTIQUES PHYSIQUES

• largeur : 124.0 mm
• hauteur : 40.0 mm
• profondeur : 124.0 mm
• poids : 0.5 kg

INTERFACES DE DONNÉES

• Protocoles de contrôle : P3, sACN, Art-Net et RDM via Art-Net
• Reconnaissance du protocole : automatique
• Conformité Art-Net : Art-Net 1, 2, 3 et 4, y compris RDM via Art-Net
• Conformité sACN : ANSI E1.31 - 2018
• Conformité Martin P3 : logiciel contrôleur de système P3 6.1.0 ou plus récent
• Emetteur-récepteur Ethernet IN : 100Mbit
• Emetteur-récepteur Ethernet OUT 1-2 : 100Mbit

FONCTIONNALITÉ DE DISTRIBUTION ET D'AMPLIFICATION DES DONNÉES

• Distribuer : Diviser une ligne DCE en deux branches.
• Amplification : augmenter la longueur maximale de câble entre deux appareils de 90 m à 2x 90 m.

FONCTIONNALITÉ DE DISTRIBUTION ET D'AMPLIFICATION DE L'ÉLECTRICITÉ

• Distribuer : Division passive de l'entrée DCE 48 VDC en deux branches.
• Amplification : aucune, les restrictions de puissance liées au système continuent de s'appliquer.

INTERFACE UTILISATEUR/DE COMMANDE EXTERNE

• État de l'alimentation : 1x LED verte
• État de l'entrée Ethernet : 1x LED jaune
• État de la sortie Ethernet 1-2 : 2x LED jaune

CONSTRUCTION

• Couleur : noir mat
• Matériau du boîtier : aluminium
• Classe de protection : IP66
• Classification du boîtier NEMA : type 3
• Résistance aux chocs : IK 08
• Résistance à la corrosion : ISO 12944-6 : 2018 ; C5 High, régime de test ISO 9227, 1440h
• Résistance aux vibrations : 1.0g sinus (IEC 60068-2-6) et 0.7g RMS aléatoire (IEC 60068-2-64)

INSTALLATION

• Orientation : N'importe laquelle
• Montage mural : Brides pour l'installation sur des surfaces planes

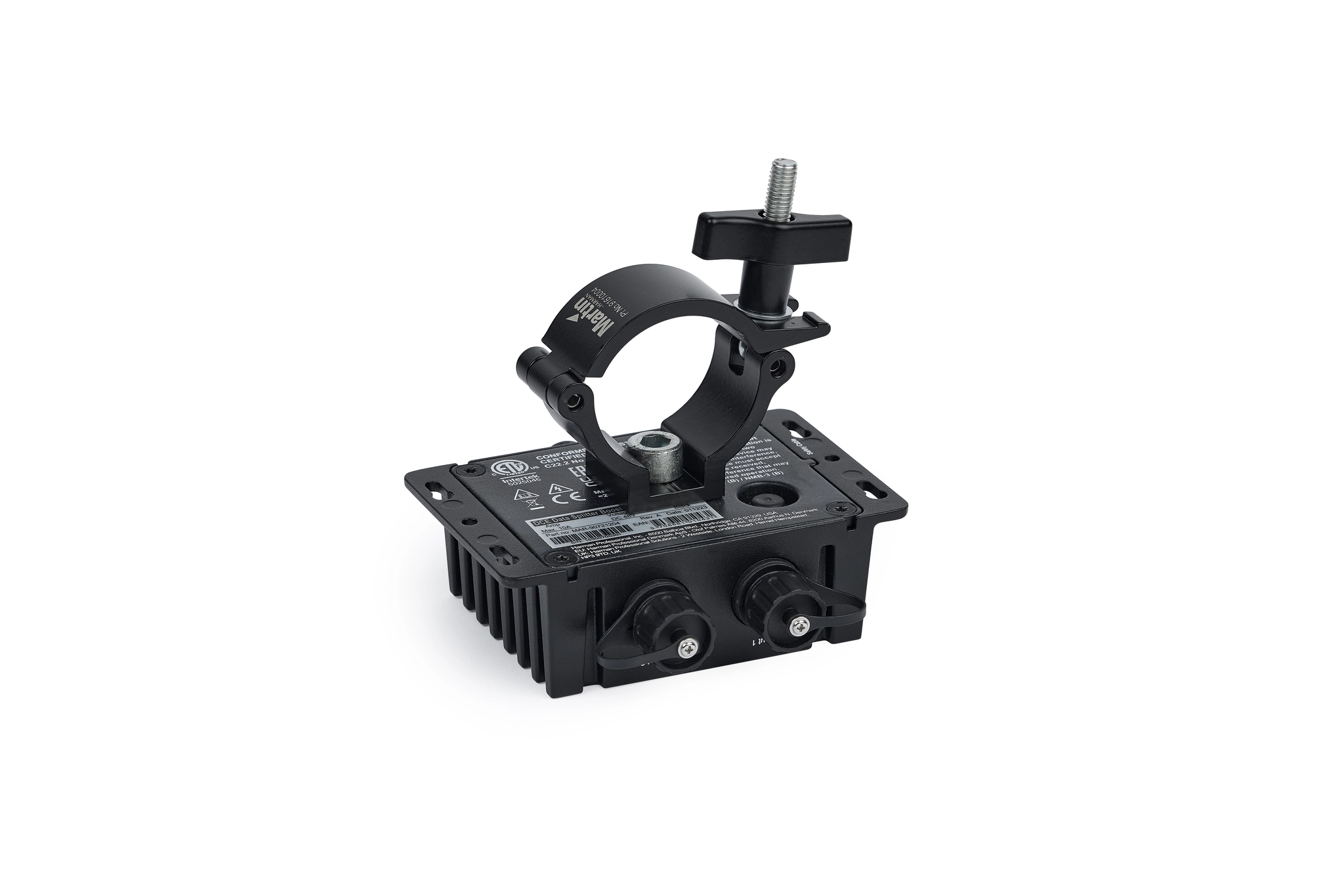

• Montage sur support : avec pince Half-Coupler dans un trou taraudé M10, longueur maximale du boulon 20 mm
• Emplacement : À l'intérieur ou en permanence à l'extérieur

CONNEXIONS

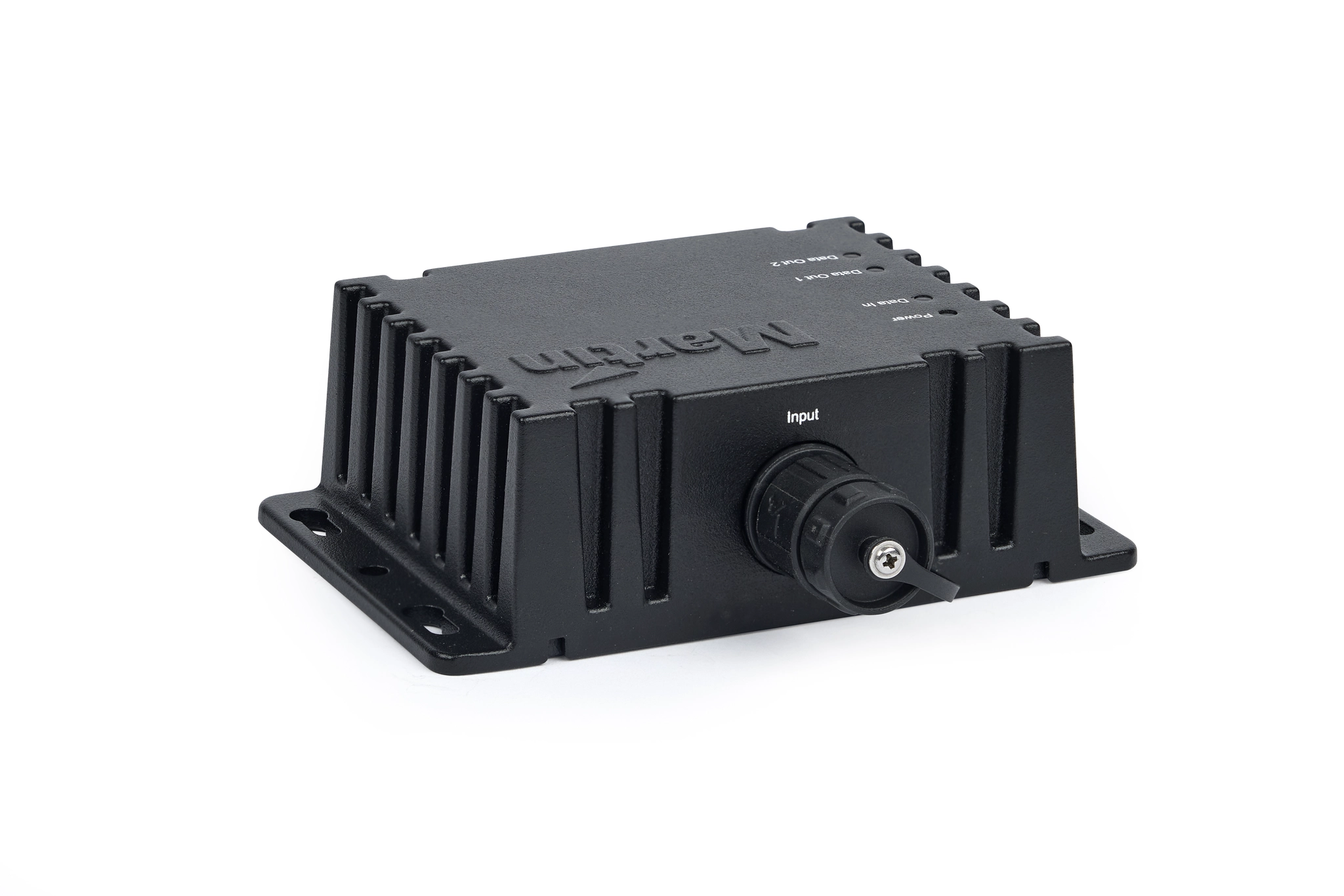

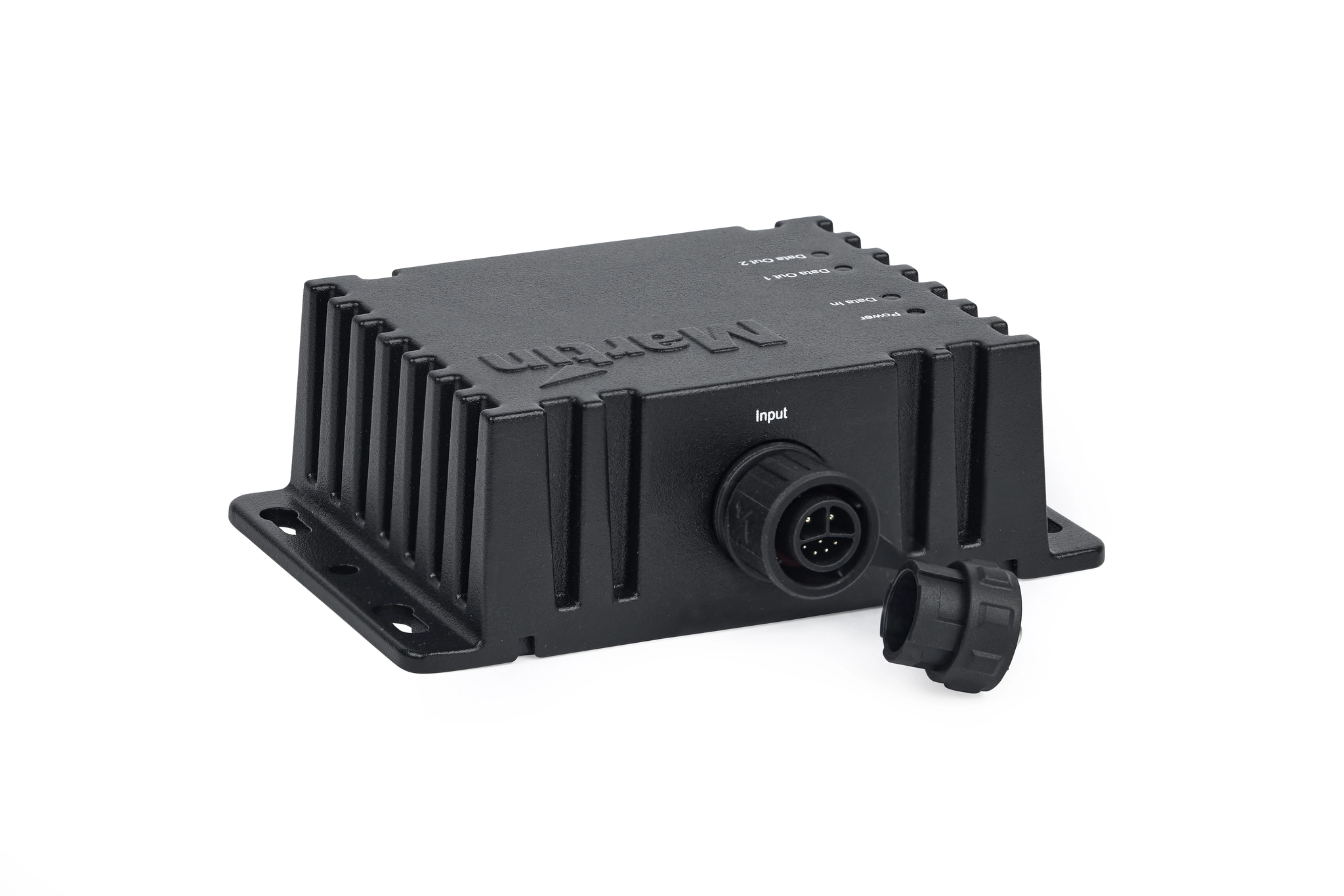

• Entrée courant continu et réseau : 1x connecteur hybride DCE monté sur le boîtier (7 pôles)

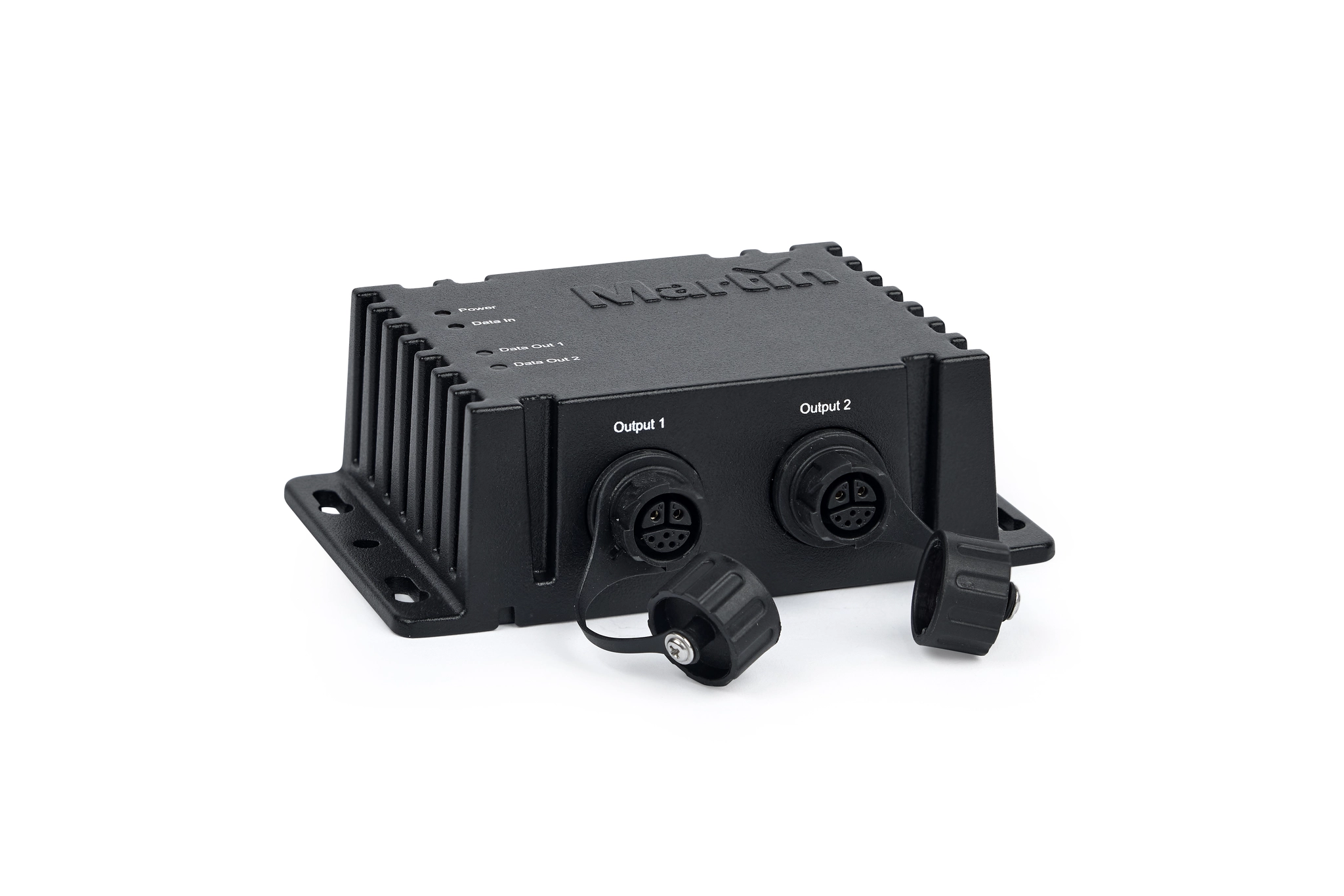

• Sortie d'alimentation DC et réseau : 2x connecteurs hybrides DCE montés sur boîtier (7 pôles)
• Distance maximale entre la source (P3 PowerPort) ou l'appareil précédent et le DCE DataSplitterBooster IP : 90 m
• Distance maximale entre le DCE DataSplitterBooster IP et l'appareil suivant ou le DCE DataSplitterBooster IP le plus proche : 90 m
• Nombre maximum d'unités en daisy chain : illimité, sauf si limité par la consommation électrique
• Protection contre les surtensions : 4 KV
• Toutes les connexions sont compatibles en cours de fonctionnement

ÉLECTRIQUE

• Tension d'entrée nominale : 48 VDC +/- 10%.
• Options d'alimentation électrique : Martin P3 PowerPort 2000, Martin P3 PowerPort 500 IP Rental, Martin P3 PowerPort 500 IP Install, Martin DCE PSU 240 IP ou bloc d'alimentation générique 48 VDC
• Consommation électrique : Typique : 0.5 W

THERMIQUE

• Refroidissement : convection
• Température ambiante maximale (Ta max) : 55° C
• Température ambiante minimale (Ta min) : -30° C
• Température de surface maximale en fonctionnement continu dans un environnement de 40° C : 55° C
• Dégagement de chaleur typique : 2 BTU/heure.

ENVIRONNEMENT

• RoHS : Conforme
• REACH : Conforme
• WEEE : Conforme
• Proposition 65 : Conforme
• FSC : Carton et emballage certifiés

LAMPES COMPATIBLES

• VDO Sceptron XB
• Exterior Dot-1 Pro (via Exterior DC-Feeder)
• Exterior Dot-4 Pro (via Exterior DC-Feeder)
• Exterior Dot-9 Pro (via Exterior DC-Feeder)
• Exterior Dot-HP Pro

ÉLÉMENTS INCLUS

• 1x Manuel d'installation et de sécurité multilingue
