Visual Productions RDMNode
4-Port RDM/DMX Node
Convertisseur eDMX 4 ports
Le RdmNode est un nœud eDMX à 4 ports conçu pour convertir de manière transparente Art-Net et sACN en DMX-512 et vice versa. Son format compact sur rail DIN en fait un excellent choix pour les intégrations de systèmes et les projets d'éclairage architecturaux.
Un outil polyvalent pour la conversion de données DMX

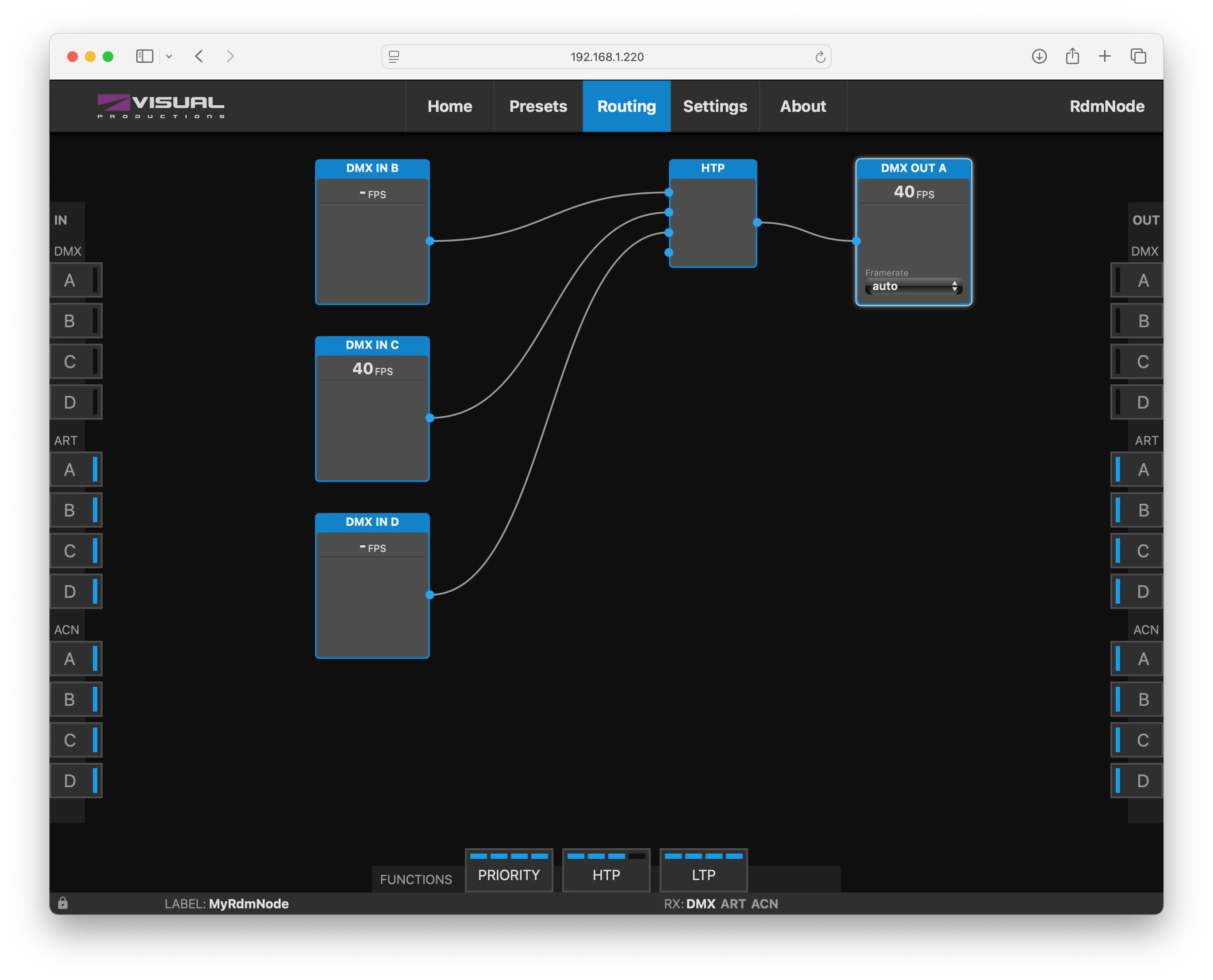

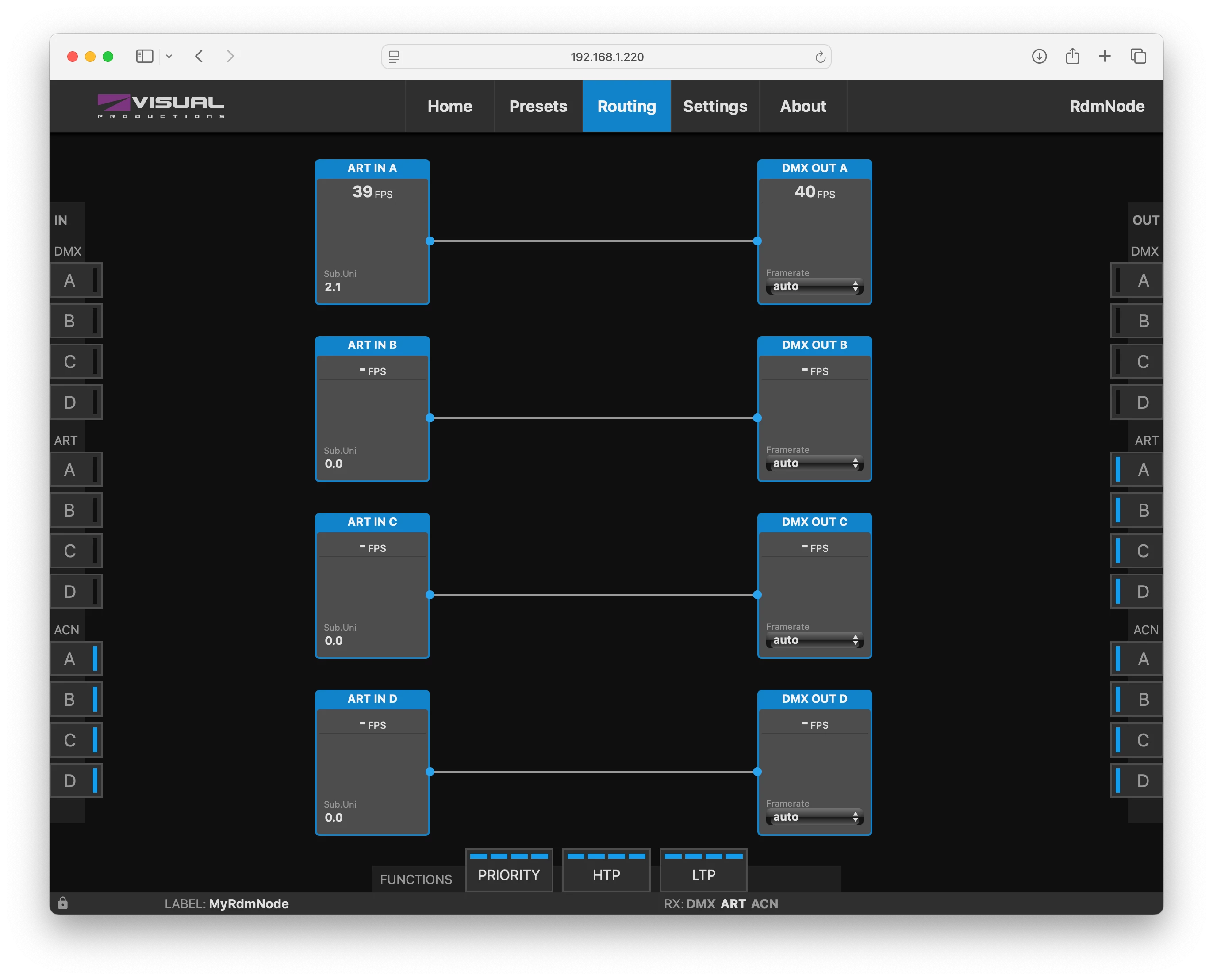

Cet appareil polyvalent offre une interface web intuitive par glisser-déposer qui simplifie la configuration du routage des données, des processus de fusion et des paramètres de port. En un seul clic, vous pouvez accéder à des préréglages pour les conversions de données les plus courantes, ce qui vous permet d'économiser un temps et des efforts précieux.
Fonctionnalité étendue avec CueCore3
En combinaison avec le système de contrôle CueCore3 Visual Productions, le RdmNode 4 débloque des univers supplémentaires pour le contrôle et devient ainsi un élément indispensable de votre outil d'éclairage.
Prêt pour l'avenir avec le support RDM
En tant qu'élément ultramoderne de votre infrastructure DMX, le RdmNode est prêt à traiter les données bidirectionnelles des appareils via le protocole RDM-over-Art-Net. Une prochaine mise à jour du firmware activera cette fonction et garantira que votre système reste à jour.
Caractéristiques techniques

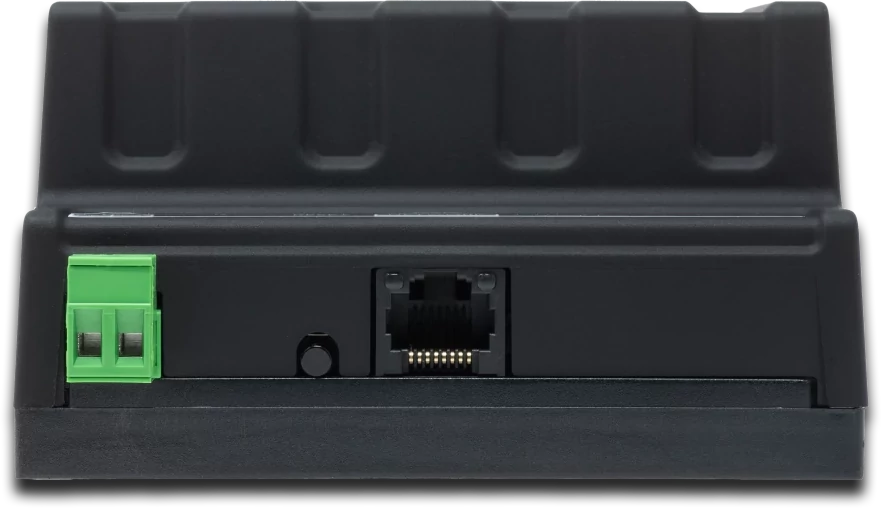

- Port Ethernet
- Programmation via l'interface web

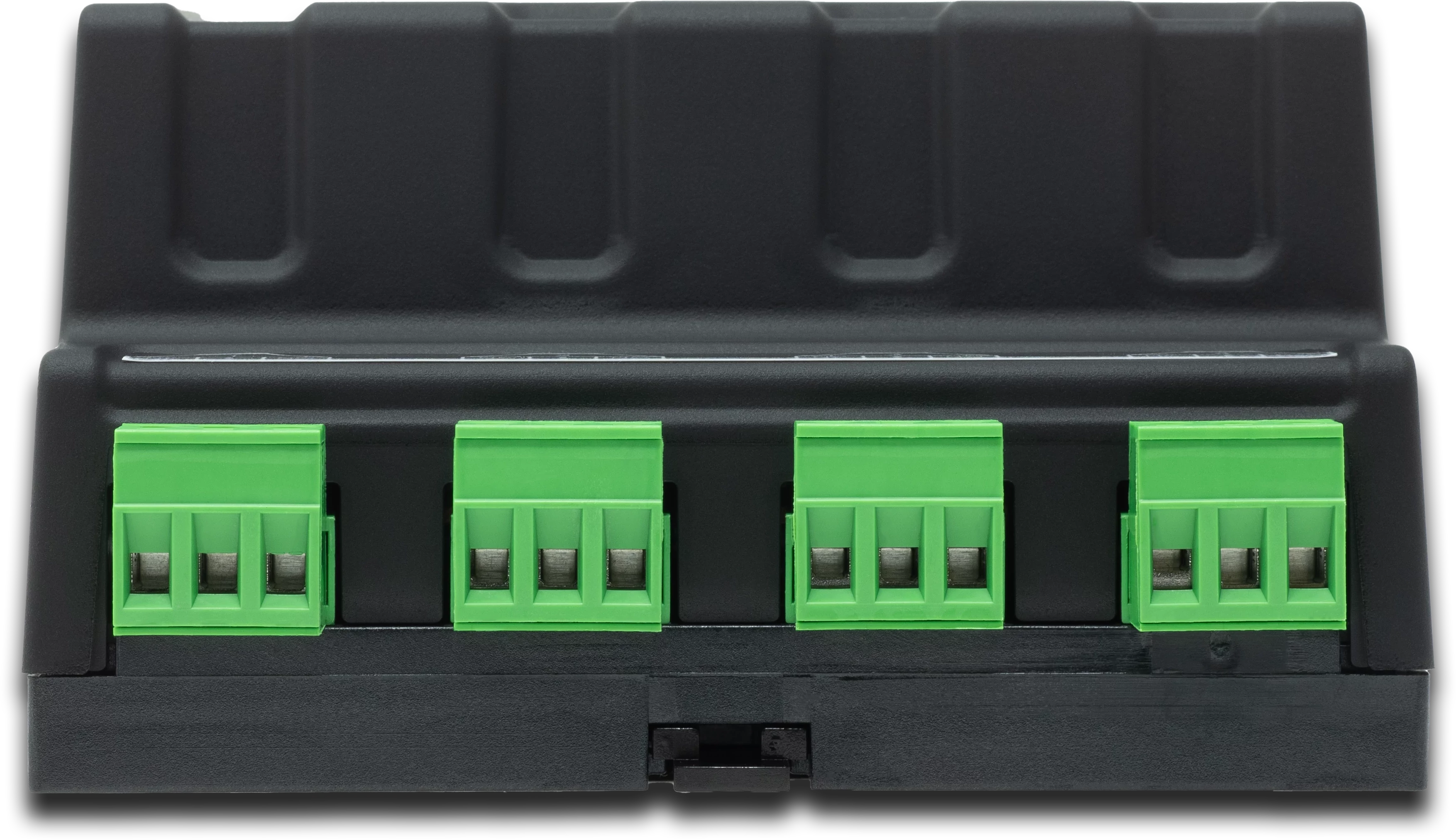

- 4 ports DMX512-A (ANSI E1.11) (opto-isolés, bidirectionnels)
- RDM via Art-Net (mise à jour du firmware à venir)
- Art-Net
- sACN
- Consommation électrique : 9-24V DC, 500mA
- Alimentation par Ethernet (classe I)
- Dimensions : 105 x 86 x 60 mm
- Température de fonctionnement : -20°C à +50°C
- Humidité de fonctionnement : 10% à 80% sans condensation
- Conformité : CE, ROHS, UKCA
| Canaux DMX / Paramètres | 2048 |
|---|---|
| Entrée secteur | Bornes, PoE |
| Fonction | Conversion de protocole (nœud), Fusion |
| Nombre de ports DMX | 4 |
| PoE | PoE |
| Ports Ethernet | RJ45 |
| Protocole de contrôle | Art-Net, DMX512, sACN |
| Forme de construction | Boîtier DIN |
| Nombre de ports Ethernet | 1 |
| Ports DMX | Pince |
| RDM | Oui |
