Chainmaster

Pack Case pour capteurs de charge et leurs accessoiresPlace pour :8 x 3.25t manilles 1x USB Base Station 1x clé magnétique (TAG)

WLL 4.75T Facteur de sécurité 5:1+/- 1% Précision de la mesure de la chargeTransmission sans fil 2.4 GHzPortée jusqu'à 800 mClasse de protection IP67 (boîtier)2 piles AADurée de fonctionnement jusqu'à 5 ans en mode veille

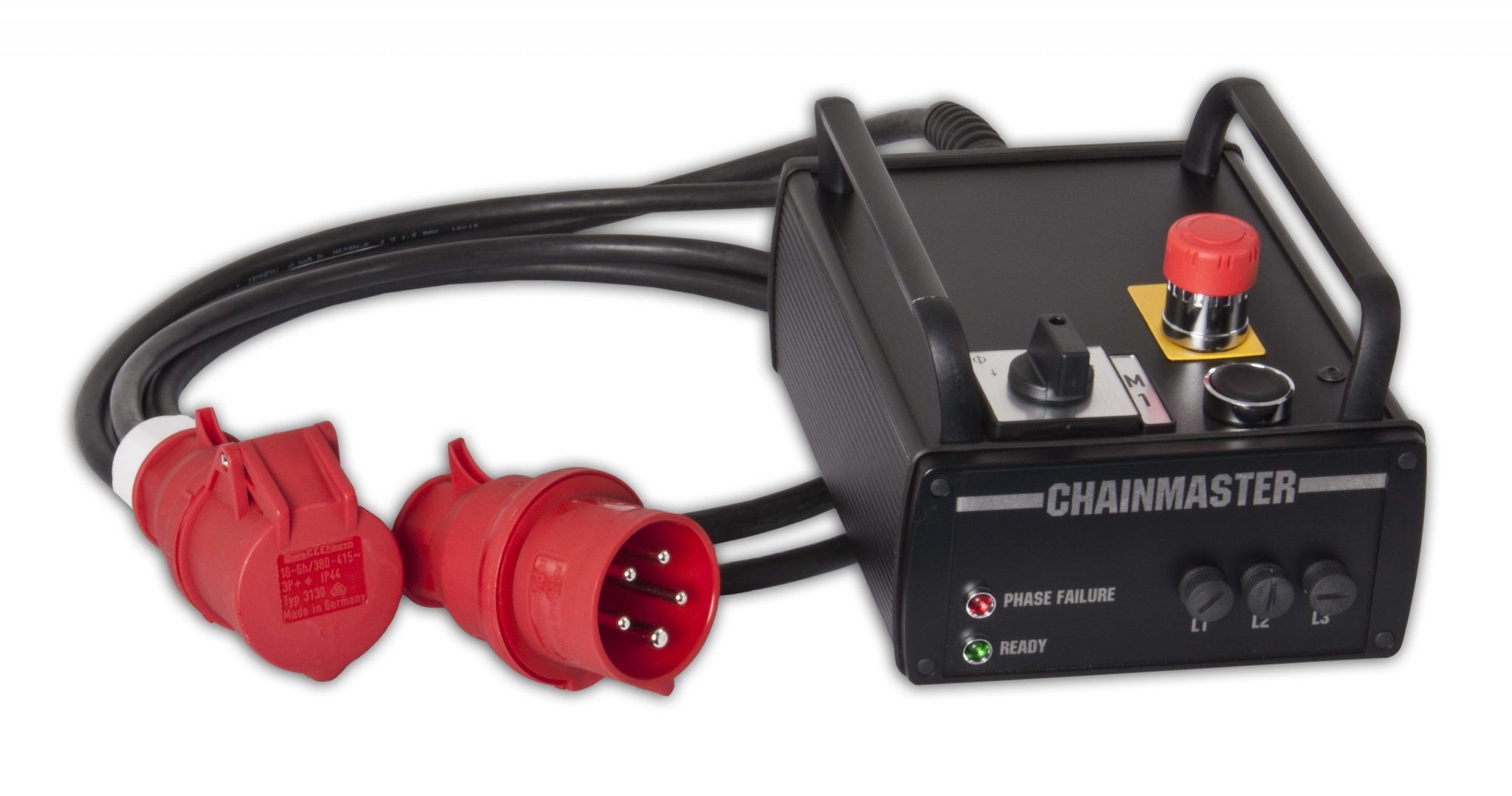

Chainmaster Commande manuelle D8-Basic 2 canaux IN CEE-16/5, Out : 2 x CEE16/4Montée/Descente,bouton d'arrêt d'urgence, bouton GO avec contacteur principal, contrôle de phase et de champ tournant, Câble de raccordement avec fiche à inversion de phase

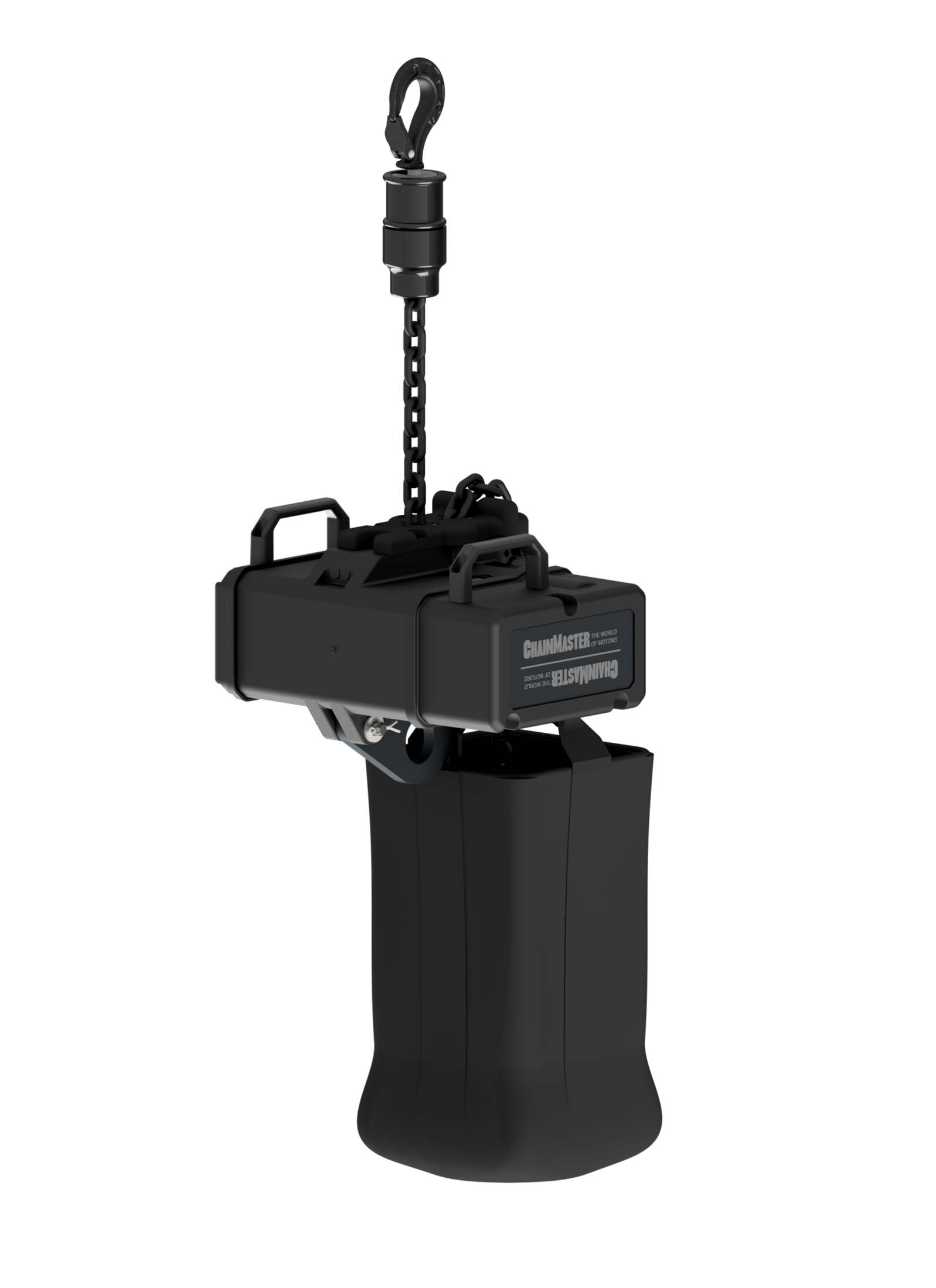

Équipement Boîtier en alliage d’aluminium moulé Peinture noire RAL 9005 – satinée (autres couleurs sur demande) construction légère et petite avec un fonctionnement silencieux Bac à chaîne en matériau textile 2 freins à ressort avec desserrage par aimants à courant continu Accouplement à friction pour protéger l’entraînement Plaque de guidage de chaîne en polyamide Guidage précis de la chaîne avec pignon à 5 poches Coefficient d’exploitation chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Traction stationnaire ou grimpante 1m de câble de connexion CEE-16/4 2 poignées de transport Options / accessoires suspension de crochet pivotante Commande par contacteur AC ou DC Interrupteur de fin de course opération pour levage et descente1 interrupteur de fin de course extérieur y compris limiteur de course supplémentaire Stromag interrupteur de fin de course à cames série 51 / 51DZ Interrupteur de fin de course d'urgence pour levage et descente1 Stromag interrupteur de fin de course à cames série 51 / 51DZ Surveillance électronique de surcharge et de sous-charge Encodeur incrémental voie A / B / 0 ; niveau HTL ; diff. nombre d’impulsions/tourEncodeur absolu multitours 12/12 bits Contrôleur de groupe 4 ou 8 canaux Boîtier à boutons suspendu pour commande individuelle Chariot à roulettes ou motorisé Données techniques Désignation du modèle : SK070 / 76U Vitesse de levage : 4 m/min2 Capacité de levage : 1000 kg Boucles de charge : 1 Chaîne de charge selon EN 818-7 : P7,4 x 21.1 mm (acier profilé) Suspension : Crochet  Groupe d’engrenage de levage FEM/ ISO : 2m/ M5 Durée de service - commutations/h : ED 40 % - 240 S/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau sonore : 74 dBA/ 1 m de distance Type de moteur : K2OR 80K4E Vitesse du moteur : 1410 tr/min2 Poids (sans chaîne) : env. 37 kg3 Poids de la chaîne : env. 1,3 kg/m Données électriques Puissance moteur : 1,1 kW2 Facteur de puissance cos φ : 0,80 Tension d’alimentation : 3~400 V2, 3~230 V2 Fréquence : 50 ou 60 Hz Consommation : 400 V : 2,63 A2, 230 V : 4,36 A2 Classe de protection : I Indice de protection : IP 55 Commande : Commande directe 1 possible lors de l’exécution en commande par contacteurs (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence réseau de 50 Hz, autres tensions et fréquences sur demande 3 indication incl. œillet de suspension à un trou, harnais à crochet et exécution commande directe

Équipement Boîtier en alliage d'aluminium moulé Peinture noire RAL 9005 â satinée (autres couleurs sur demande) construction légère et petite avec un fonctionnement silencieux bac à chaîne en textile 2 freins à ressort avec desserrage par aimants à courant continu embrayage à friction pour protéger l'entraînement Plaque de guidage de chaîne en polyamide guidage précis de la chaîne avec pignon à 5 poches Coefficient d'exploitation de la chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Traction stationnaire ou grimpante 1m de câble de raccordement CEE-16/4 Options / Accessoires suspension rotative du crochet Commande de coupe AC ou DC Interrupteur de fin de course pour le levage et la descente interrupteur de fin de course extérieur, y compris limiteur de course supplémentaire Stromag Fins de course à came pour engrenages Série 51 / 51DZ Interrupteur de fin de course d'urgence pour le levage et la descente Stromag Fins de course à came pour engrenages Série 51 / 51DZ surveillance électronique des surcharges et des sous-charges Encodeur incrémental voie A / B / 0 ; niveau HTL ; différents types d'encodeurs. Nombre d'impulsions/tours Encodeur absolu Multiturn 12/12 Bit Commandes de groupe 4 ou 8 canaux Bouton-poussoir pour commande individuelle Chariot à roulettes ou électrique 2 poignées de transport Données techniques Désignation du modèle : 110 / 14 SB Vitesse de levage : 4 m/min1 Capacité de charge : 2000 kg Lignes de charge : 1 Chaîne de charge selon EN 818-7 : 11,3 x 31 mm Suspension : Œillet de suspension à trou unique pour manille Groupe moteur Mécanisme de levage FEM/ ISO : 2m/ M5 Facteur de marche - manœuvres/h : ED 60 % - 240 S/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau de bruit : 77 dBA/ distance de 1 m Type de moteur : KLOR 90L4 Vitesse du moteur : 1415 tr/min1 Poids (sans chaîne) : env. 93 kg2 Poids de la chaîne : env. 2,85 kg/m Données électriques Puissance du moteur : 2,2 kW1 Facteur de puissance cos Ï : 0,80 Tension de service : 3~400 V1, 3~230 V1 Fréquence : 50 ou 60 Hz Consommation de courant : 400 V : 4,8 A1, 230 V : 8,3 A1 Classe de protection : I Degré de protection : IP 55 Commande : Commande directe 1 valable pour une fréquence de réseau de 50 Hz, autres tensions et fréquences sur demande 2 Indication comprenant l'œillet de suspension à un trou, le harnais à crochet et la version à commande directe

Équipement Boîtier en alliage d'aluminium moulé Peinture noire RAL 9005 â satinée (autres couleurs sur demande) construction légère et petite avec un fonctionnement silencieux Bac à chaîne en textile 2 freins à ressort avec desserrage par aimants à courant continu Embrayage à friction pour protéger l'entraînement Plaque de guidage de chaîne en polyamide guidage précis de la chaîne avec pignon à 5 poches Coefficient d'exploitation de la chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Traction stationnaire ou grimpante Câble de raccordement CEE-16/4 de 1 m 2 poignées de transport Options / Accessoires suspension rotative du crochet Commande de coupe AC ou DC surveillance électronique de surcharge et de sous-charge Encodeur incrémental voie A / B / 0 ; niveau HTL ; différentes vitesses. Nombre d'impulsions/tours Commandes de groupe 4 ou 8 canaux Bouton-poussoir de poulie pour commande individuelle Chariot à roulettes ou électrique Données techniques Désignation du modèle : SB1.1 / 81U Vitesse de levage : 4 m/min Capacité de charge : 250 kg Lignes de charge : 1 Chaîne de charge conforme à la norme EN 818-7 : 4 x 12 mm Suspension : Oeillet de suspension à trou unique pour manille Groupe moteur Mécanisme de levage FEM/ ISO : 1Bm/ M3 Facteur de marche - manœuvres/h : ED 25 % - 150 S/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau de bruit : 68 dBA/ distance de 1 m Type de moteur : KPRE 56G4 Vitesse du moteur : 1360 tr/min Poids (sans chaîne) : env. 13 kg Poids de la chaîne : env. 0,35 kg/m Données électriques Puissance du moteur : 0,18 kW Facteur de puissance cos Ï : 0,69 Tension de service : 3~400 V, 3~230 V Fréquence : 50 ou 60 Hz Consommation de courant : 400 V : 0,65 A, 230 V : 1,13 A Classe de protection : I Degré de protection : IP 55 Commande : Commande directe 1 possible en cas d'exécution en commande par tireur (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence de réseau de 50 Hz, autres tensions et fréquences sur demande 3 Spécification incluant l'œillet de suspension à trou unique, le crochet et la version à commande directe

Équipement Boîtier en alliage d'aluminium moulé Peinture noire RAL 9005 â satinée (autres couleurs sur demande) léger et petit avec un fonctionnement silencieux bac à chaîne en textile 2 freins à ressort avec desserrage par aimants à courant continu embrayage à friction pour protéger l'entraînement Plaque de guidage de chaîne en polyamide guidage précis de la chaîne avec pignon à 5 poches Coefficient d'exploitation de la chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Fonctionnement en station ou en traction grimpante 1m de câble de raccordement CEE-16/4 2 poignées de transport Options / Accessoires suspension rotative du crochet Commande de coupe AC ou DC Interrupteur de fin de course pour le levage et la descente interrupteur de fin de course extérieur, y compris limiteur de course supplémentaire Stromag Fins de course à came pour engrenages Série 51 / 51DZ Interrupteur de fin de course d'urgence pour le levage et la descente Stromag Fins de course à came pour engrenages Série 51 / 51DZ surveillance électronique de la surcharge et de la sous-charge Encodeur incrémental voies A / B / 0 ; niveau HTL ; divers. Nombre d'impulsions/tours Commandes de groupe 4 ou 8 canaux Bouton-poussoir pour poulie unique Châssis roulant ou électrique Données techniques Désignation du modèle : SK030 / 10U Vitesse de levage : 4 m/min Capacité de charge : 320 kg Barres de charge : 1 Chaîne de charge conforme à la norme EN 818-7 : 5,2 x 15 mm Suspension : Œillet de suspension à trou unique pour manille Groupe moteur levage FEM/ ISO : 1Am/ M4 Facteur de marche - manœuvres/h : ED 40 % - 240 p/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau de bruit : 74 dBA/ distance de 1 m Type de moteur : K2OR 63G4E Vitesse du moteur : 1380 tr/min Poids (sans chaîne) : env. 20 kg Poids de la chaîne : env. 0,55 kg/m Données électriques Puissance du moteur : 0,37 kW Facteur de puissance cos Ï : 0,71 Tension de service : 3~400 V, 3~230 V Fréquence : 50 ou 60 Hz Consommation de courant : 400 V : 1,4 A, 230 V : 1,89 A Classe de protection : I Degré de protection : IP 55 Commande : Commande directe 1 possible en cas d'exécution en commande par tireur (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence de réseau de 50 Hz, autres tensions et fréquences sur demande 3 Spécification incluant l'œillet de suspension à trou unique, le harnais à crochet et la version à commande directe

Équipement Boîtier en alliage d'aluminium moulé Peinture noire RAL 9005 – satinée (autres couleurs sur demande) construction légère et petite avec un fonctionnement silencieux Bac à chaîne en matière textile 2 freins à ressort avec desserrage par aimants à courant continu accouplement à friction pour protéger l'entraînement Plaque de guidage de chaîne en polyamide guidage précis de la chaîne avec pignon à 5 poches Coefficient d'exploitation de la chaîne de charge - 8 (conforme à SQP2 2018-10) Harnais à crochet pour fonctionnement à 1 brin Mode de traction fixe ou grimpante 1m de câble de raccordement CEE-16/4 2 poignées de transport Options / accessoires suspension rotative du crochet Commande de contacteurs AC ou DC Interrupteur de fin de course de fonctionnement pour le levage et l'abaissement1 interrupteur de fin de course extérieur, y compris limiteur de course supplémentaire Stromag Fins de course à came pour engrenages série 51 / 51DZ Interrupteur de fin de course d'urgence pour la montée et la descente1 Stromag Fins de course à came pour engrenages série 51 / 51DZ surveillance électronique des surcharges et des sous-charges Codeur incrémental voies A / B / 0 ; niveau HTL ; différents types d'impulsions/ tours Commandes groupées 4 ou 8 canaux Boîte à boutons suspendue pour commande individuelle Chariot à roulettes ou électrique Données techniques Désignation du modèle: SK030 / 76U Vitesse de levage: 4 m/min2 Capacité de charge: 500 kg Lignes de charge: 1 Chaîne de charge selon EN 818-7: P5,4 x 15 mm (acier profilé) Suspension: Crochet Groupe motopropulseur Mécanisme de levage FEM/ ISO: 1Bm/ M3 Facteur de marche - commutations/h: ED 40 % - 240 S/h Mode de fonctionnement: S3 (selon IEC 60034-1) Niveau sonore: 74 dBA/ 1 m distance Type de moteur: K2OR 63G4E Vitesse de rotation du moteur: 1380 tr/min2 Poids (sans chaîne): env. 20 kg3 Poids de la chaîne: env. 0,59 kg/m Données électriques Puissance du moteur: 0,37 kW2 Facteur de puissance cos φ: 0,71 Tension de fonctionnement: 3~400 V2, 3~230 V2 Fréquence: 50 ou 60 Hz Consommation de courant: 400 V: 1,4 A2, 230 V: 1,89 A2 Classe de protection: I Degré de protection: IP 55 Commande: Commande directe 1 possible en cas d’exécution en commande par contacteur (le palan à chaîne est équipé de capuchons plus grands) 2 valable pour une fréquence de réseau de 50 Hz, autres tensions et fréquences sur demande 3 Indication y compris œillet de suspension à un trou, harnais à crochet et version commande directe

Équipement Boîtier en alliage d'aluminium moulé Peinture noire RAL 9005 â satinée (autres couleurs sur demande) Construction légère et petite avec fonctionnement silencieux Bac à chaîne en textile 2 freins à ressort avec desserrage par aimants à courant continu Limitation de la surcharge par accouplement à friction Plaque de guidage de chaîne en polyamide Guidage précis de la chaîne avec pignon à 5 poches Coefficient d'exploitation de la chaîne de charge - 5 (statique) Harnais à crochet pour fonctionnement à 1 brin Traction stationnaire ou grimpante 1m de câble de raccordement CEE-16/4 2 poignées de transport Options / Accessoires Suspension rotative du crochet Commande de coupe AC ou DC Interrupteur de fin de course pour le levage et l'abaissement (interrupteur de fin de course extérieur avec limiteur de course supplémentaire ou interrupteur de fin de course à came Stromag série 51 / 51DZ) Interrupteur de fin de course d'urgence pour le levage et l'abaissement (interrupteur de fin de course à came de Stromag, série 51 / 51DZ) Surveillance électronique des surcharges et des sous-charges Encodeur incrémental voies A / B / 0 ; niveau HTL ; différents nombres d'imp./tours Codeur absolu Multiturn 12/12 Bit Commandes groupées 4 ou 8 canaux Bouton-poussoir pour commande individuelle Chariot à roulettes ou électrique Moufle à crochet pour fonctionnement à 2 brins Données techniques Désignation du modèle : SK070 / 17 Vitesse de levage : 8 m/min, 4 m/min Capacité de charge : 1000 kg, 2000 kg Lignes de charge : 1, 2 Chaîne de charge selon EN 818-7 : 7 x 22 mm Suspension : Oeillet de suspension à trou unique pour manille Groupe d'entraînement Mécanisme de levage FEM/ISO : 1Bm / M3 Facteur de marche - manœuvres/h : ED 40 % - 240 p/h Mode de fonctionnement : S3 (selon IEC 60034-1) Niveau de bruit : 74 dBA / distance de 1 m Type de moteur : K20R 80G2E Vitesse de rotation du moteur : 2850 tr/min Poids (sans chaîne) : env. 37 kg Poids de la chaîne : env. 1,1 kg/m Données électriques Puissance du moteur : 2,2 kW Facteur de puissance cos Ï : 0,85 Tension de service : 3~400 V, 3~230 V Fréquence : 50 ou 60 Hz Consommation de courant : 400 V : 4,55 A, 230 V : 8,7 A Classe de protection : I Degré de protection : IP 55 Commande : Commande directe

Chaîne de 4,0 mm jusqu'à une longueur de chaîne de 13 m max.

Chaîne de 4,0 mm jusqu'à une longueur de chaîne de 20 m max.

Chaîne de 4,0 mm jusqu'à 30 m de longueur de chaîne max.

Chaîne de 5.2 mm jusqu'à une longueur de chaîne de 20m max. 5.4 mm Chaîne jusqu'à max. 20m de longueur de chaîne 7.0 mm Chaîne jusqu'à max. 10m de longueur de chaîne 7.4 mm Chaîne jusqu'à max. 10m de longueur de chaîne

Chaîne de 5.2 mm jusqu'à max. 25m de longueur de chaîne 5.4 mm Chaîne jusqu'à max. 25m de longueur de chaîne 7.0 mm Chaîne jusqu'à max. 20m de longueur de chaîne 7.4 mm Chaîne jusqu'à max. 20m de longueur de chaîne
