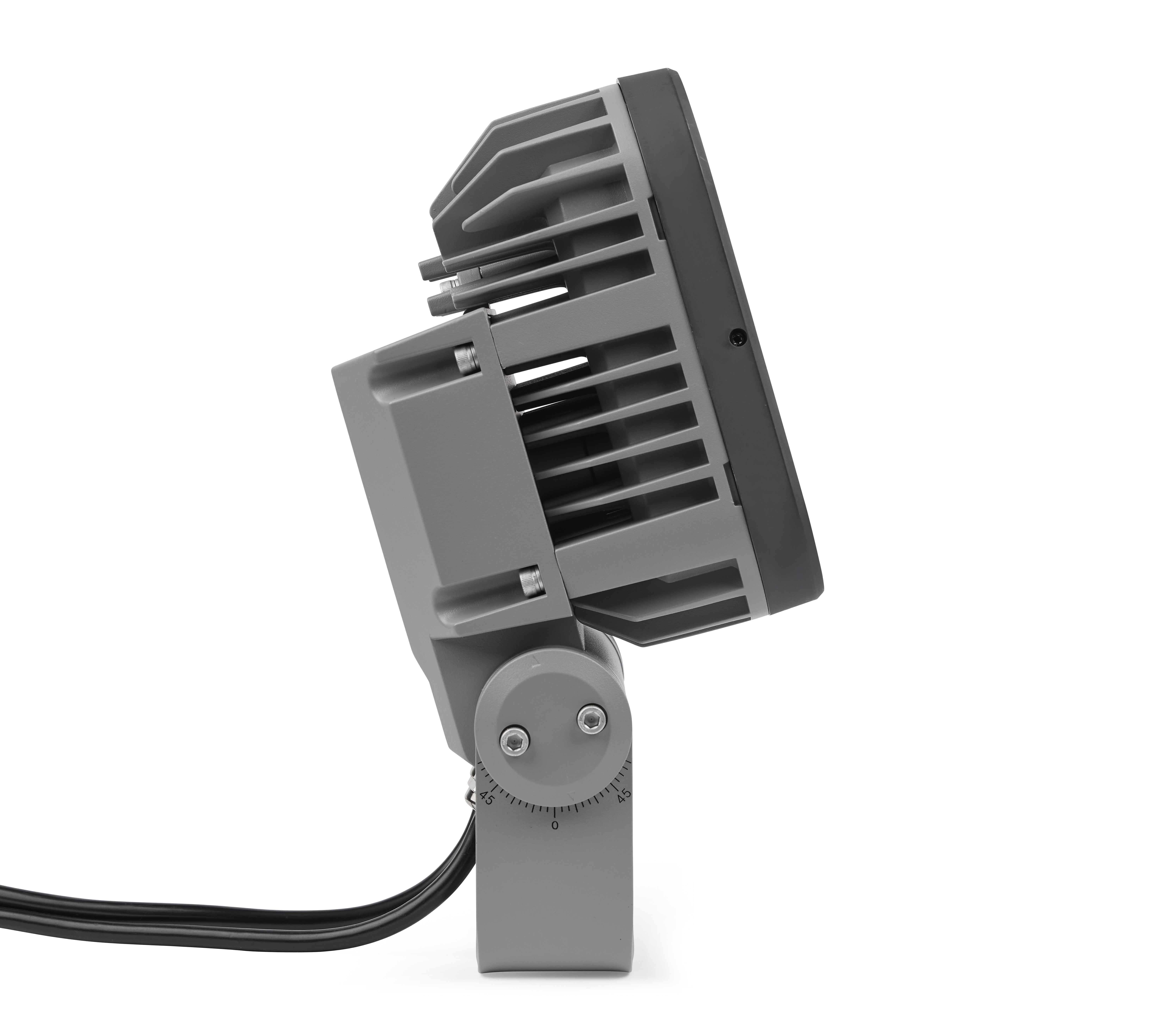

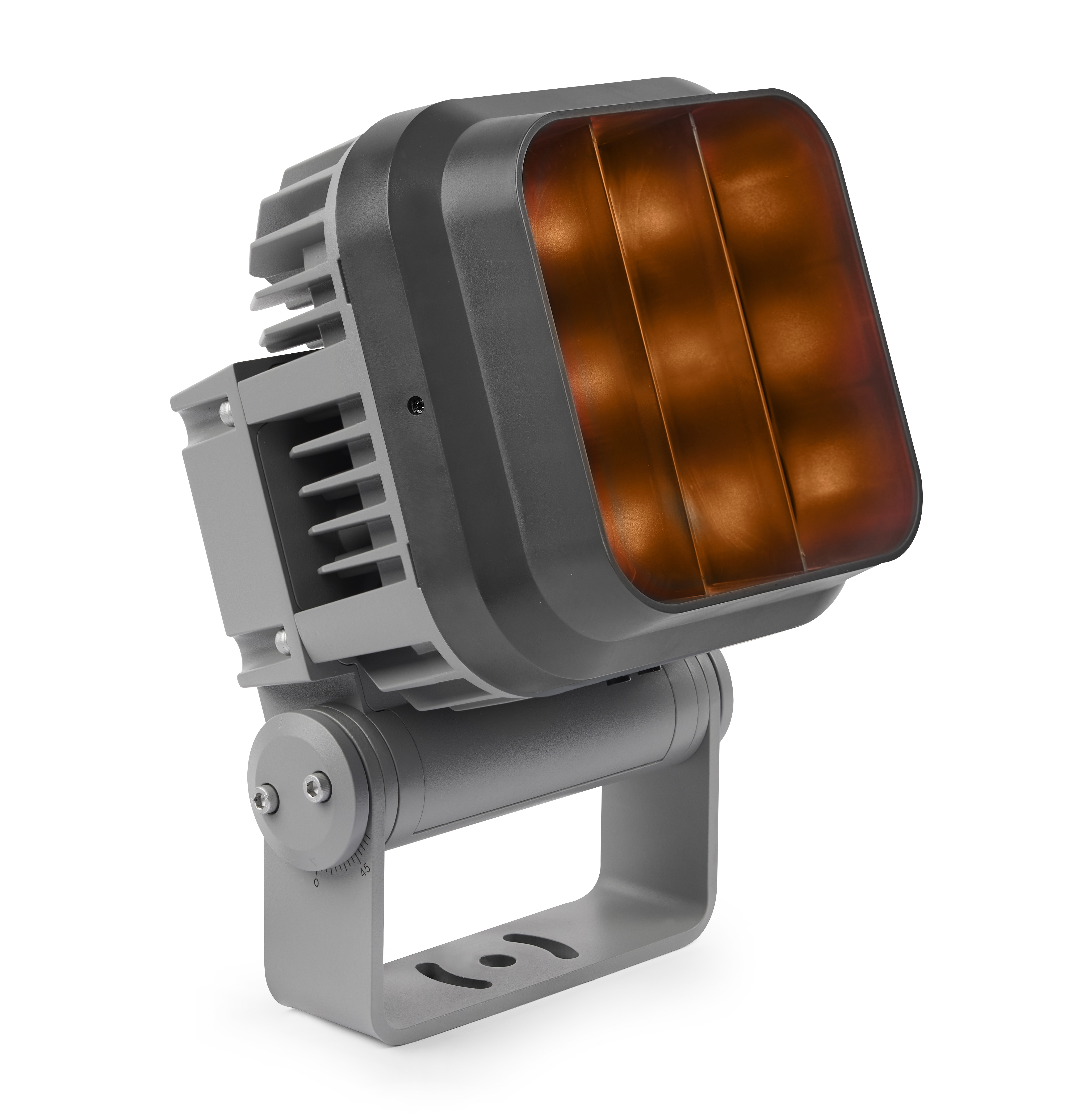

Martin Professional Exterior Wash Pro M QUAD, Gris

Washlight QUAD-Color adapté à l'extérieur avec commande créative

L'Exterior Wash Pro M QUAD est une solution d'éclairage logique, conviviale et polyvalente, conçue pour l'éclairage de structures et de façades de bâtiments de taille moyenne. Équipé de microlentilles externes et d'un baffle snoot en option, ce projecteur offre un contrôle configurable du faisceau. L'Exterior Wash Pro M QUAD offre des performances inégalées en matière de couleur. L'étalonnage des couleurs en usine assure une excellente cohérence des couleurs et offre un canal de contrôle de la température de couleur spécifique allant de 1000K à 12.500K et suivant précisément la courbe du corps noir. La technologie intégrée d'amplification des couleurs, qui comprend un rapport intelligent entre la capacité des LED et la capacité de l'alimentation, permet d'obtenir des couleurs saturées et mélangées, jusqu'à trois fois plus lumineuses que les modèles précédents. Conçu pour des installations extérieures permanentes, il bénéficie d'une garantie de cinq ans et répond à des normes environnementales strictes.

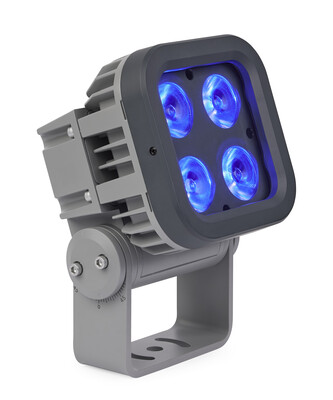

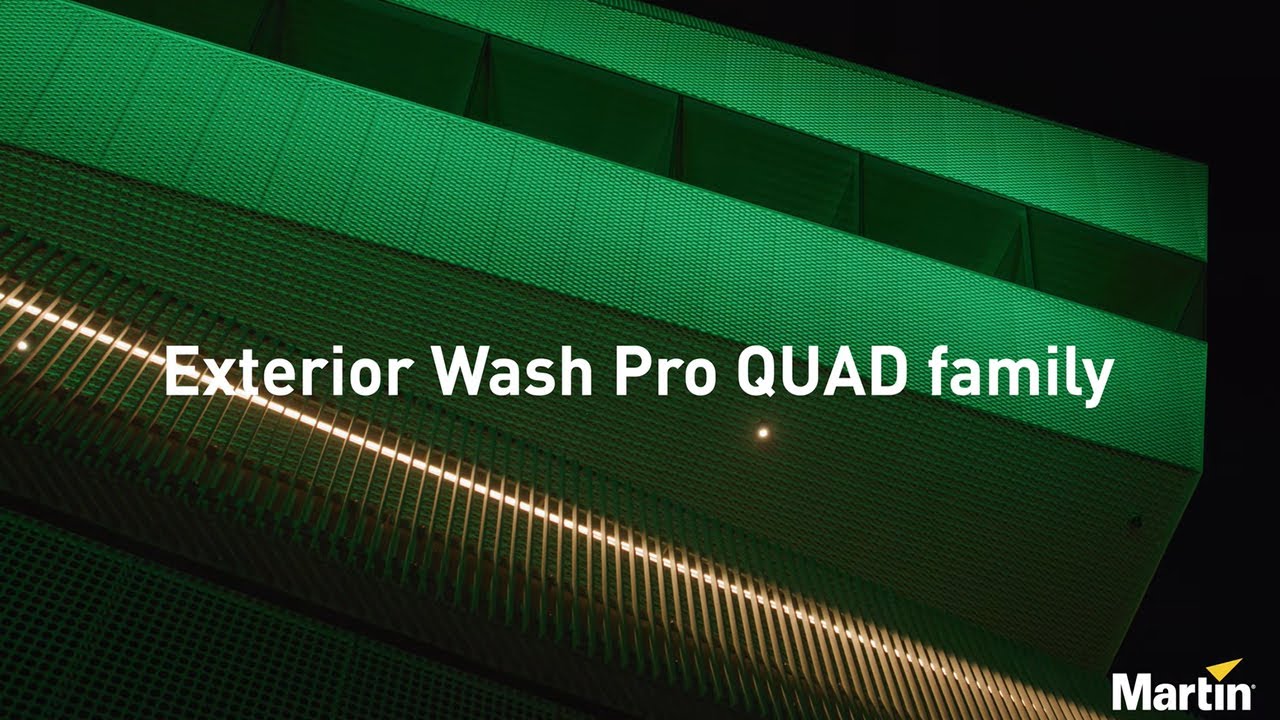

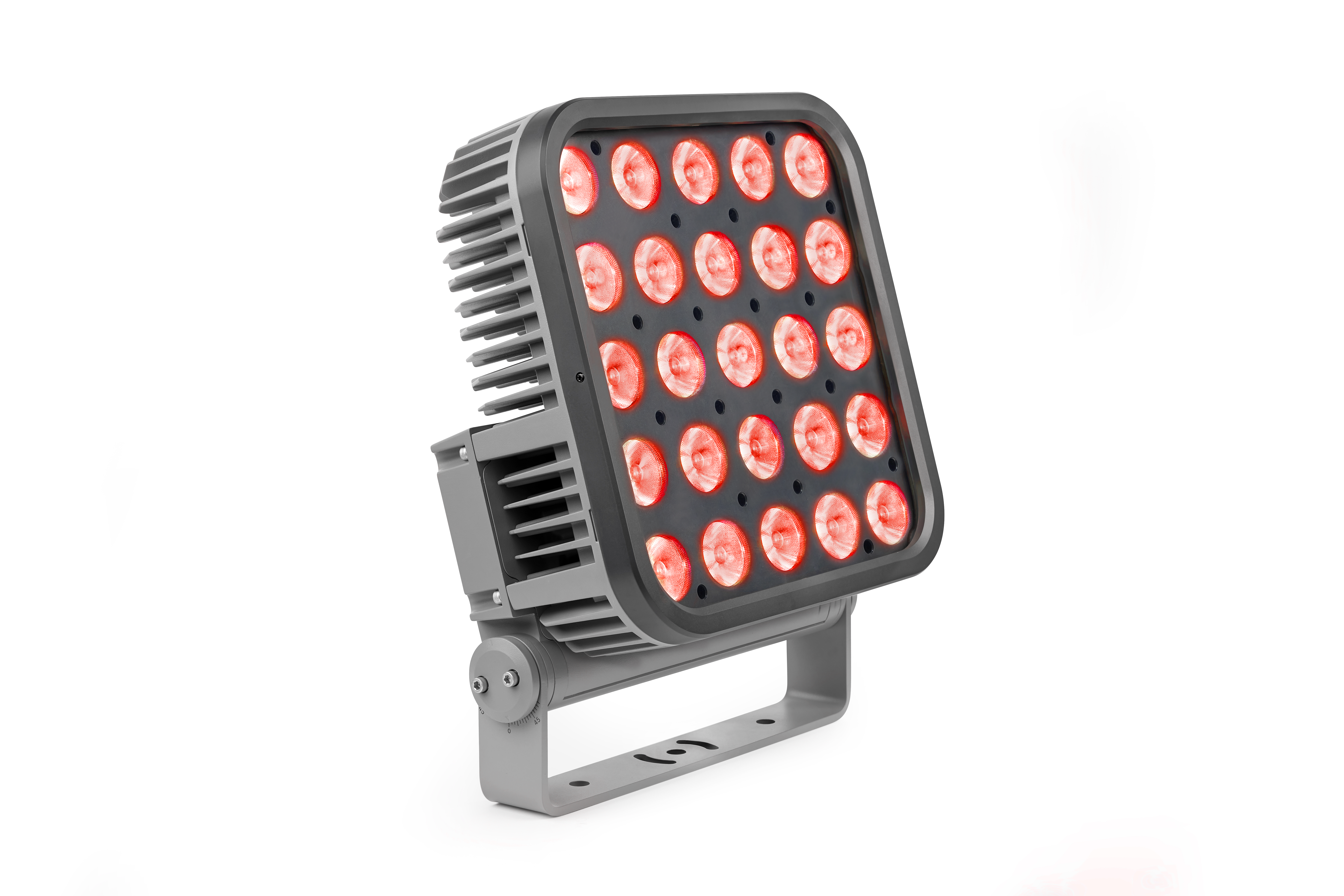

• Famille logique avec quatre tailles et paquets de lumens (S, M, L, XL)
• Design compact et fin
• Excellente uniformité des couleurs grâce au calibrage en usine
• Renforcement des couleurs pour les couleurs saturées claires et les couleurs mixtes
• Canal dédié pour le contrôle de la température de couleur
• Angle de rayonnement étroit grâce à des LED RGBW puissantes

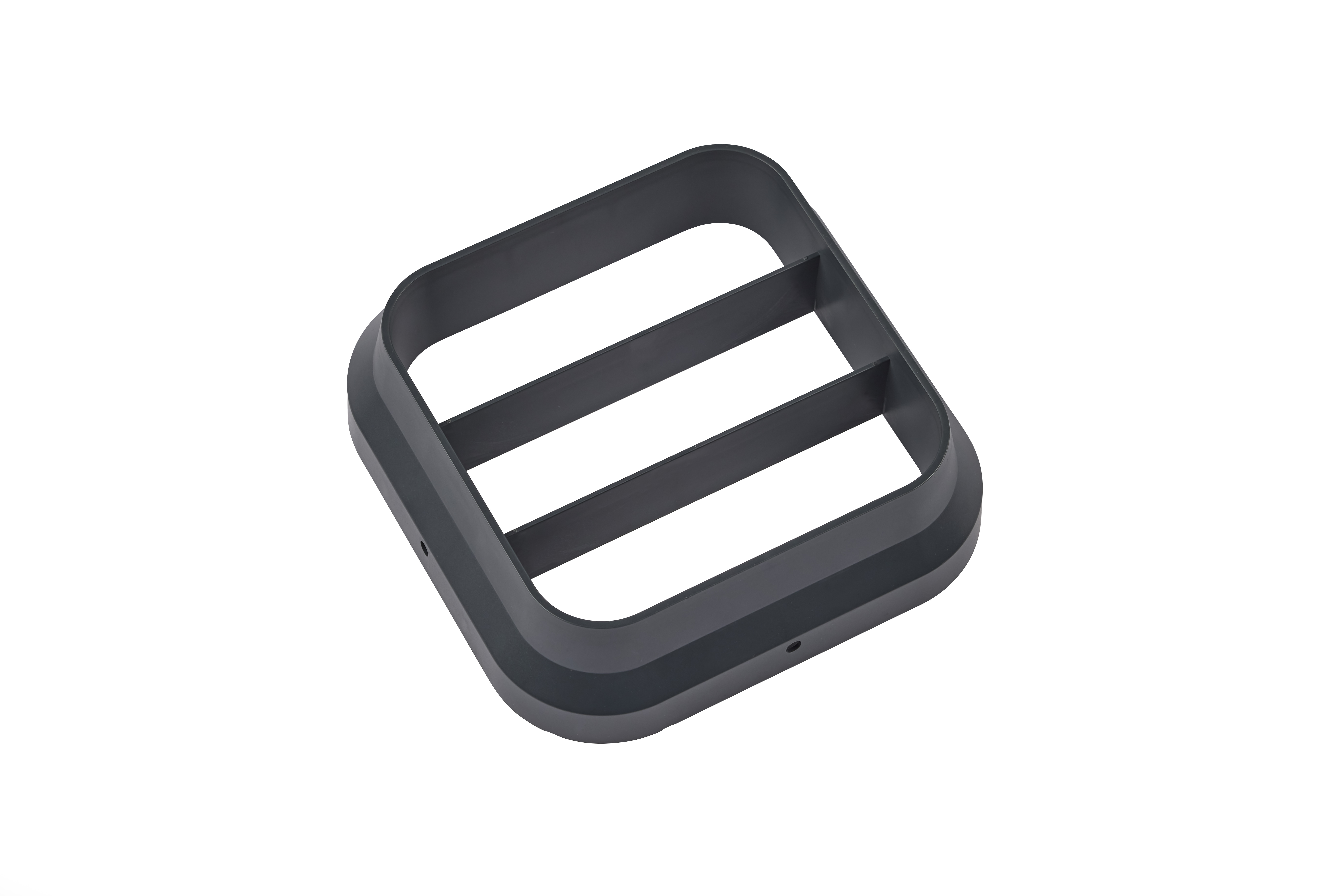

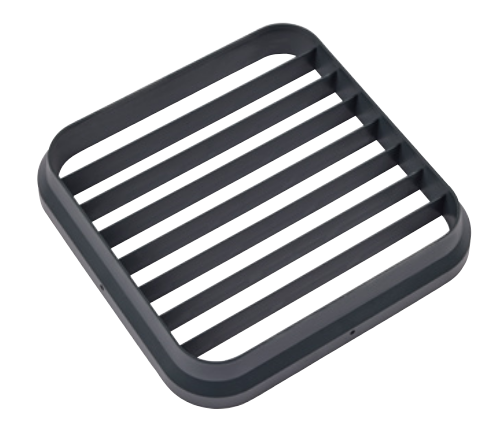

• Diaphragme de déviation en option

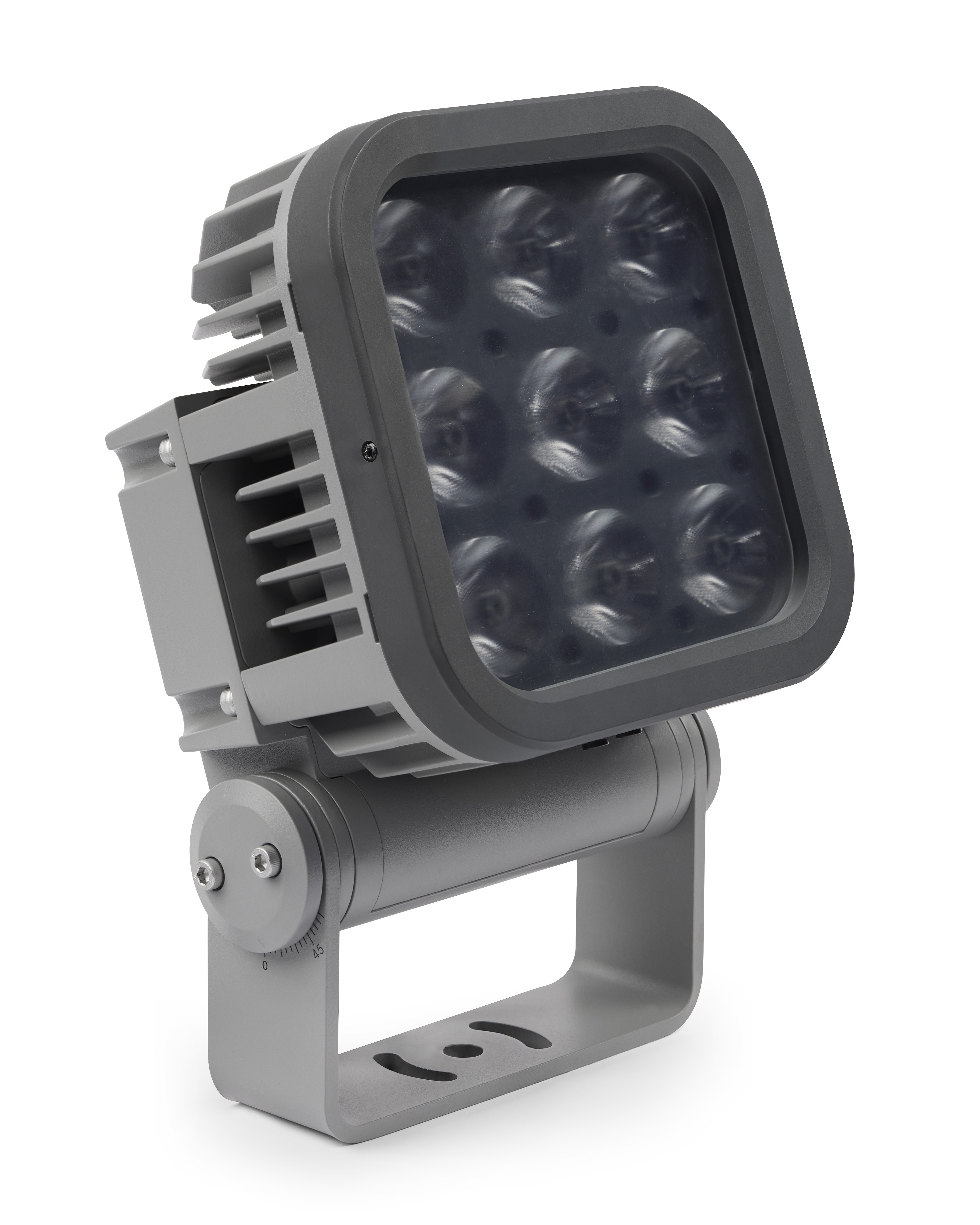

• Diffuseurs à microlentilles montés en externe
• Contrôle RDM et DMX

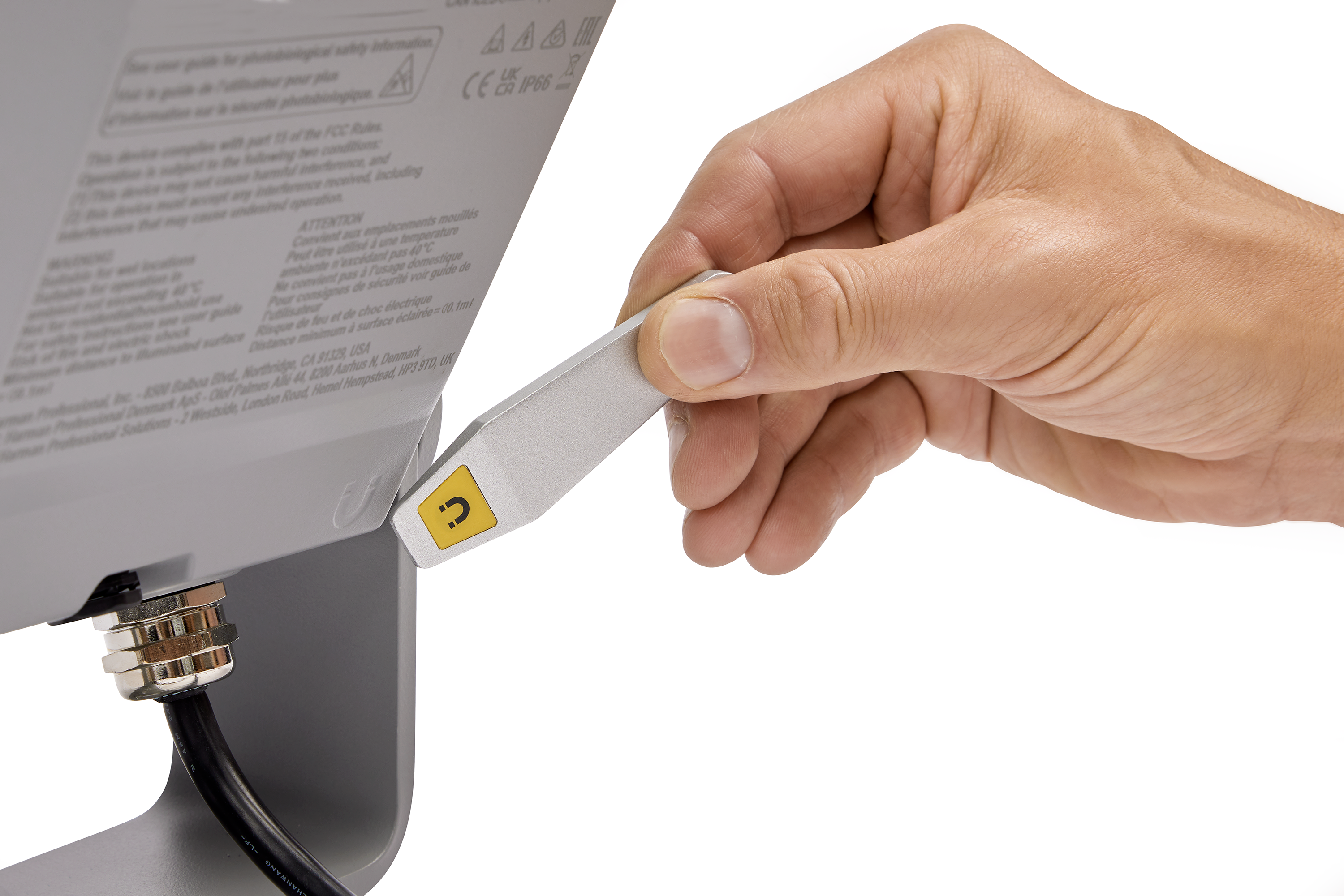

• Diagnostic local et mise au point par capteur magnétique
• Câbles d'alimentation et DMX IN/OUT prémontés
• Solution de câble hybride IN/Out en option
• Boîtier entièrement résistant aux intempéries (IP66, IK08 et C-5 High corrosion rating)
• Livraison dans un carton certifié FSC
• 5 ans de garantie

Données physiques

Longueur : 152 mm (5.98 inch.)
Largeur : 201 mm (7.91 in.)
Hauteur : 303 mm (11.93 in.)
Poids : 7.3 kg (16.1 lbs)

Effets dynamiques

Intensité : 0 - 100 %.
Mélange de couleurs : RGB + CTC (contrôle de la température de couleur).
Contrôle de la température de couleur : 1000 K - 12500K par pas de 50K)

Contrôle et programmation

Systèmes de contrôle : DMX, RDM
Interface utilisateur : Capteur magnétique pour le diagnostic local et la mise au point
Contrôle autonome : jusqu'à 20 scènes avec des temps de fondu/blocage individuels
Résolution du contrôle : contrôle DMX 8 bits pour chaque couleur
Résolution du variateur : contrôle DMX 16 bits de l'intensité
Canaux DMX : 6/3/7/4 (standard/basique/étendu/brut)
Conformité DMX : USITT DMX512/1990
Conformité RDM : ANSI/ESTA E1.20
Émetteur-récepteur DMX/RDM : isolation galvanique RS-485
Mise à jour du firmware : téléchargement en série via la liaison DMX

Optique

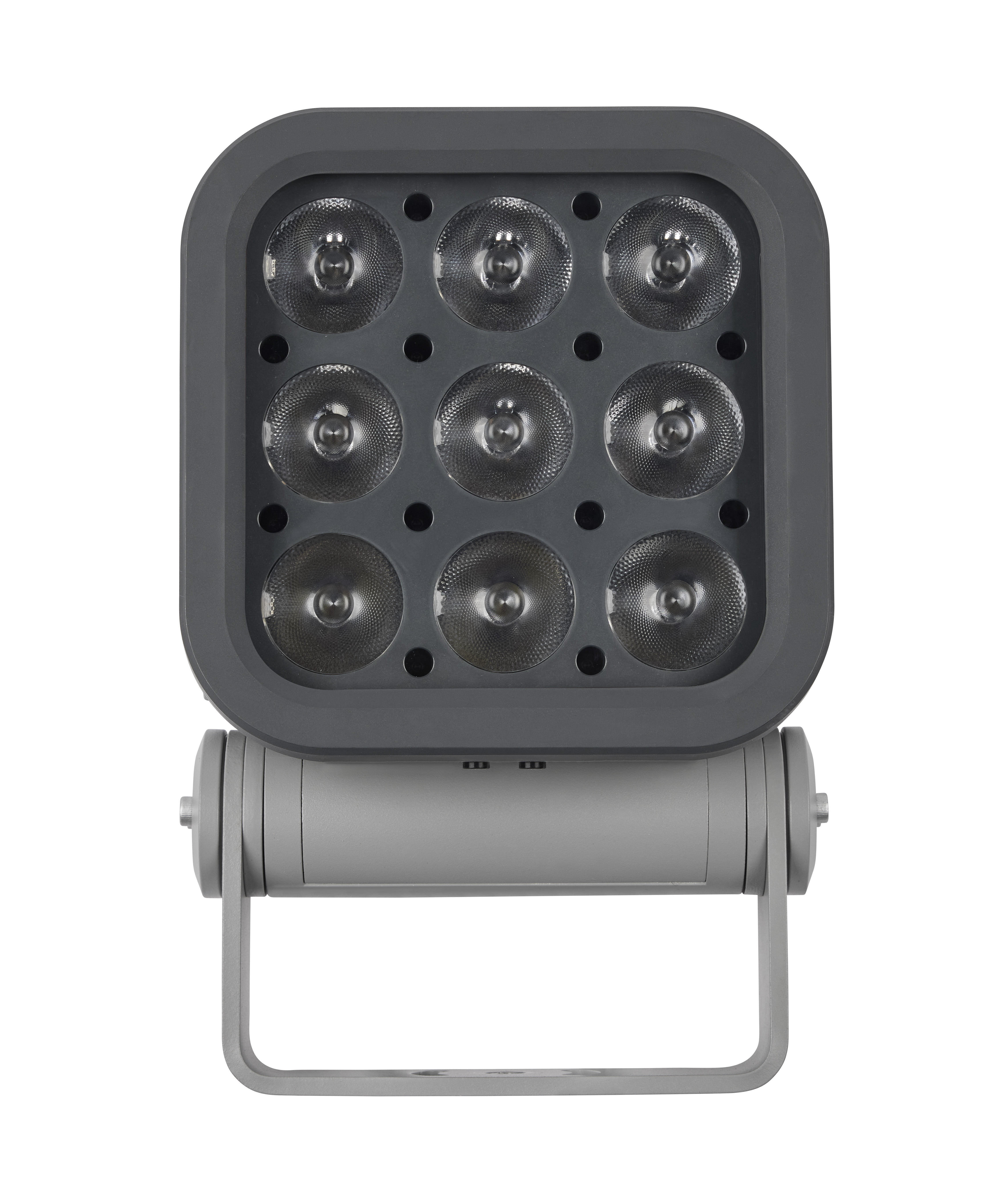

Source lumineuse : 9 x LED RGBW puissantes
Durée de vie minimale des LED : 100 000 heures (jusqu'à > 70% de puissance lumineuse)*.
Fabricant de la LED : Osram
Binning : Binning étroit des couleurs et du flux lumineux
Calibrage : Calibrage couleur Full-Gamut (1 pas ellipse MacAdam)
*Valeur déterminée dans les conditions de test du fabricant à Ta = 25° C

Options pour l'angle de rayonnement

Angle de rayonnement naturel : 8°.
Microlentille étroite : 11
Microlentille moyenne : 15
Microlentille large : 30
Microlentille très large : 50
Microlentille asymétrique : 8° x 50

Données photométriques

IRC (indice de rendu des couleurs) : > 70
CCT : 1000K - 12500K (standard 4000K)

Puissance lumineuse* :

Plein : 3700 lm
Rouge : 1260 lm
vert : 2490 lm
Bleu : 940 lm
* Toutes les données photométriques ont été mesurées en régime établi (30 minutes de préchauffage), à une température ambiante de 25 °C.

Construction

Boîtier : fonte d'aluminium
Couleur : gris trafic RAL 7042 ou blanc trafic RAL 9016 - autres couleurs sur demande
Traitement de surface : anodisé et revêtement par poudre électrostatique
Indice de protection : IP66
Surface effective projetée (EPA) : 0,026 m² / 0,038 m²
Résistance aux chocs : IK08
Résistance à la corrosion : C5 Haute (ISO 12944-6)
Résistance aux vibrations : 1.0g, sinus (IEC 60068-2-6), 0,7g RMS aléatoire (IEC 60068-2-64), 3.0g (ANSI C136-31)

Installation

Montage : Support réglable
Orientation : N'importe laquelle
Distance minimale des surfaces éclairées : 0,1 m (0,3 ft.)

Connexions

Connexion électrique : câble de 2 m (6,5 ft.) avec extrémité ouverte
Câble d'entrée d'alimentation, modèles UE : H07RN-F 3G 1,0 mm², 450/750V, VDE
Câble d'entrée de courant, modèles US : PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 VW-1
Connexion de données : câble d'entrée/sortie combiné à 6 fils de 2 m (6,5 ft) à extrémité ouverte.
Câbles hybrides courant/données (in & thru) Connecteurs personnalisés à 8 broches disponibles sur demande

Alimentation électrique

Puissance AC : 100 - 240 / 277 V nominal, 50/60 Hz
Unité d'alimentation : alimentation électronique à découpage avec commutation automatique
Courant d'appel moyen demi-cycle typique : 12 A
Protection contre les surtensions : 4 KV
Courant maximal de défaut à la terre : 0,5 mA
Facteur de puissance : 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Consommation maximale de courant : 0,75 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V

Consommation électrique

Maximum : 75 W (mode réduit 60 W)*.
Mode inactif : 2,5 W*.
* Les mesures ont été effectuées à la tension nominale. Permet une variation de +/- 10%. Marche à vide : toutes les LED à intensité nulle

Thermique

Refroidissement : convection
Dégagement thermique total (calculé, +/- 10%) : 256 BTU/heure.
Température ambiante maximale : 45° C (113° F)*.
Température ambiante minimale : -30° C (-22° F)**.
* Au-delà de cette température, l'appareil régule la puissance afin de protéger contre la surchauffe.
**La puissance doit être maintenue en dessous de -20° C (-4° F).

Environnement

RoHS : Conforme
REACH : Conforme
WEEE : Conforme
Proposition 65 : Conforme
Efficacité lumineuse (puissance max.) : 43 lm/W
LWR: 340 lm/kg (154 lm/lb)
*LWR = rapport lumen/poids Emballage : carton certifié FSC et carton d'emballage doivent être maintenus à une température inférieure à -20° C (-4° F).

Homologations

Certification globale CB/IECEE : IEC 60598-2-5 (IEC 60598-1)
Sécurité UE : EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 Sécurité US : ANSI/UL 1598
US-EMC : EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Sécurité canadienne : CSA C22.2 No. 250.0
Australie/NZ : RCM
Royaume-Uni : UKCA
Inde : BIS IS 10322(partie5/section5) - en attente
