Doughty Engineering Barrel Bracket pour Sixtrack

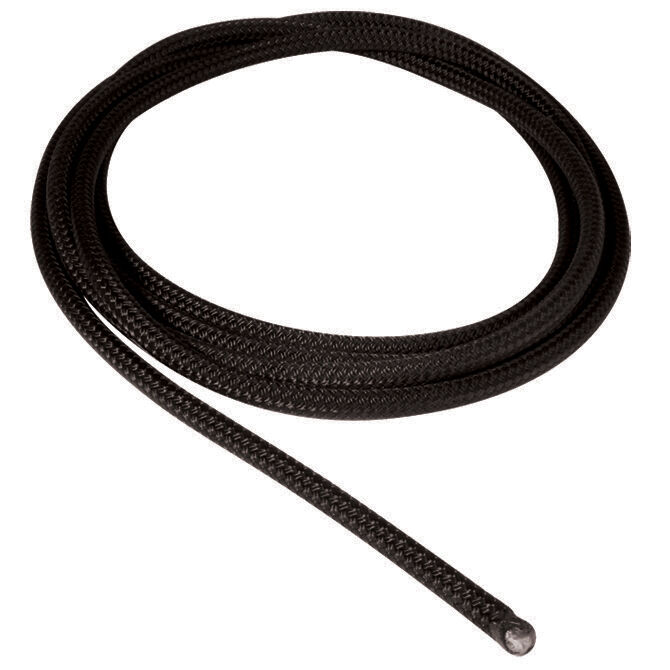

Corde de traction 8 mmCorde de traction précontrainte de 8 mm en polyester noir, adaptée à notre système de rail de rideau Six Track. L'utilisation de cordes précontraintes permet de minimiser l'affaissement à long terme.Livrée sur un tambour de 200 m, vendue par sections de 50 m.

Le kit de fixation à six rails comprend : 100 x vis M5 x 16, 100 x rondelles M5 et 100 x écrous M5.

Plaque d'extrémité à visser Une plaque d'extrémité en acier de construction à visser est utilisée pour terminer un morceau de profilé Six-Track découpé sur le chantier. L'utilisation de cette plaque permet de réduire considérablement les temps de montage, car elle ne nécessite pas de fabrication spéciale à la pièce.

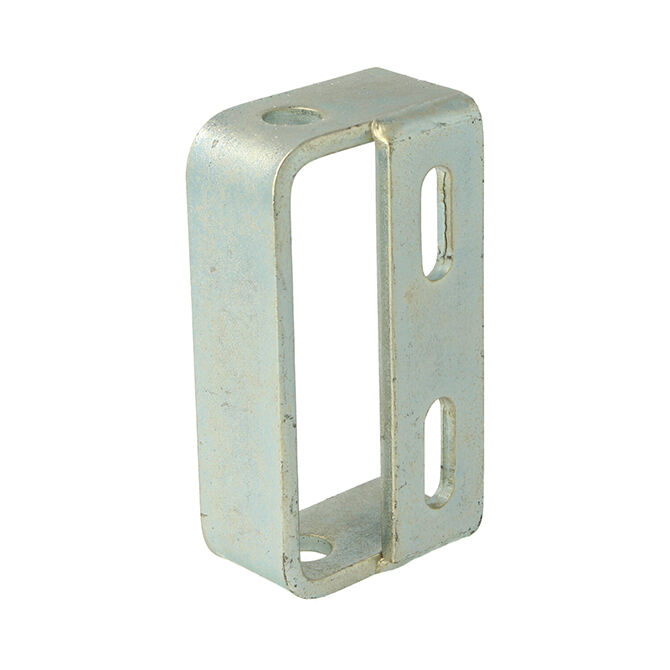

Suspension universelle pour tiges filetéesUn support en acier doux qui permet au personnel de gréage de suspendre une grande variété d'objets à des tiges filetées. Deux fentes de fixation permettent également le montage avec un collier de serrage en U de 48 mm pour la fixation de tubes.Convient aux tiges filetées jusqu'à M12.

Une poulie de retour en acier sert à ramener une ligne de traction à la fin d'une section de rail. Elle peut être montée à gauche ou à droite et, comme tous les composants Sixtrack, elle se visse directement sur les trous existants à l'extrémité d'une section Sixtrack.

Une double poulie de guidage en acier est placée à une distance de 2,5 m sur des sections droites et, comme tous les composants Sixtrack, elle est boulonnée directement sur les trous existants à l'extrémité d'une section Six Track.

Une simple poulie de guidage en acier empêche les câbles de traction de s'affaisser et de frotter. Elle peut être installée sur des sections courbes si nécessaire. Comme tous les composants Sixtrack, cette poulie se visse directement sur les trous existants à l'extrémité d'une section Six Track.

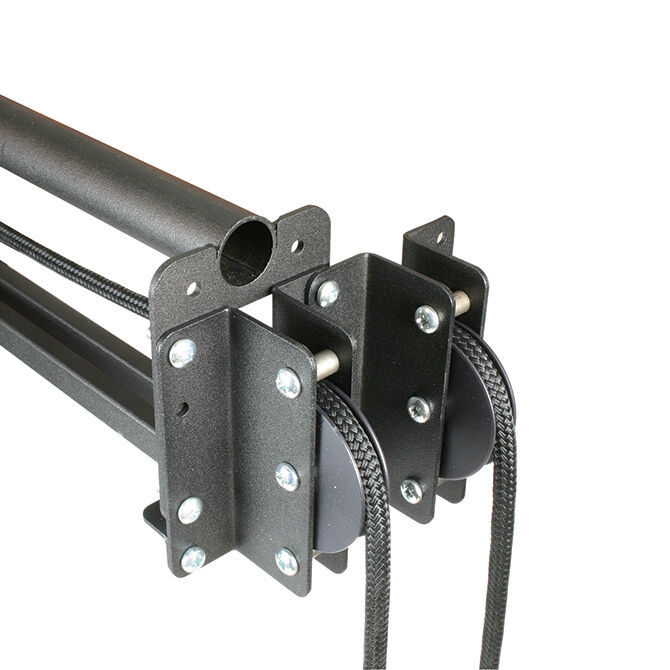

Une double poulie de renvoi en acier qui sert à dévier les câbles de traction jusqu'à 90 degrés par rapport au rail. Les poulies de tête peuvent être montées à gauche ou à droite et, comme tous les composants Sixtrack, cette poulie se visse directement sur les trous existants à l'extrémité d'une section Sixtrack.

Une poulie manuelle pondérée en acier avec une poulie en nylon, conçue pour maintenir la tension sur les câbles de traction manuels.

Une plaque d'adaptation en acier est utilisée pour terminer une section du rail Six Track qui a été coupée sur mesure sur place. L'utilisation de cette plaque permet de réduire considérablement le temps d'installation, car il n'est pas nécessaire d'utiliser des pièces spéciales "à usage unique". Elle a été conçue de manière à pouvoir être utilisée aussi bien au milieu du rail qu'à ses extrémités.

La charge du rideau est supportée par un rail de roulement à billes en nylon.Nous recommandons d'utiliser des coulisseaux espacés de 300 mm au maximum et la longueur en faisceau de chaque coulisseau est de 45 mm.

Une butée d'extrémité en acier doux qui se fixe simplement sur les deux rails inférieurs pour offrir une butée aux patineurs.

Une poulie manuelle en acier avec une poulie en nylon, conçue pour maintenir la tension sur les câbles de traction manuels.

Un Master Runner en nylon est utilisé pour fixer la ligne de traction à l'extrémité du rideau. Les roulettes sont montées sur roulements à billes afin de garantir un fonctionnement silencieux et une longue durée de vie.

Un crochet double en nylon noir pour fixer les rideaux aux rails Sixtrack.

Unité de commande à distance en optionUne unité de commande à distance en option pour le moteur électrique T63845 à vitesse variable et à entraînement monophasé.

Un support en acier doux qui permet le chevauchement des rideaux avec le système Six Track.Deux équerres de chevauchement sont nécessaires et la longueur recommandée du chevauchement est de 1 mètre.

Support parallèleUn support en acier doux, conçu pour fixer parallèlement deux sections de rail Six Track droites, espacées de 150 mm, afin de créer un système de rail double.

Patin sans rouletteUn patin en nylon sans roulette utilisé pour porter le poids du rideau. Nous recommandons une distance maximale de 300 mm entre les patins.La longueur repliée de chaque patin est de 45 mm.

L'innovante Sixtrack Spigot Plate en acétyle a été conçue pour faciliter l'installation et l'alignement des rails.La Spigot Plate s'insère facilement entre chaque raccord de rails et garantit que les rails supérieurs et inférieurs sont parfaitement alignés pour assurer un système de rails qui fonctionne sans problème.

Une poulie de sol à câble de traction en acier avec un galet en nylon, conçue pour une tension constante sur des câbles de traction manuels.

Un support en acier doux pour suspendre Sixtrack au rail supérieur avec des tiges filetées M12.La portée maximale entre les supports avec un rideau ouvert est de 2,25 m.La portée maximale entre les montants d'extrémité avec un rideau en faisceau est de 1,60 m.Nous recommandons des fixations tous les 1,5 m, si possible.

Un support en acier doux avec boulon en U et collerette, conçu pour le rail supérieur de notre Six Track.

Le système d'entraînement électrique Sixtrack se compose d'un moteur monophasé monté sur rail et d'une commande à vitesse variable montée au mur. La commande est dotée d'un bouton d'arrêt d'urgence et est fournie avec deux interrupteurs de fin de course pour le montage sur rail.
