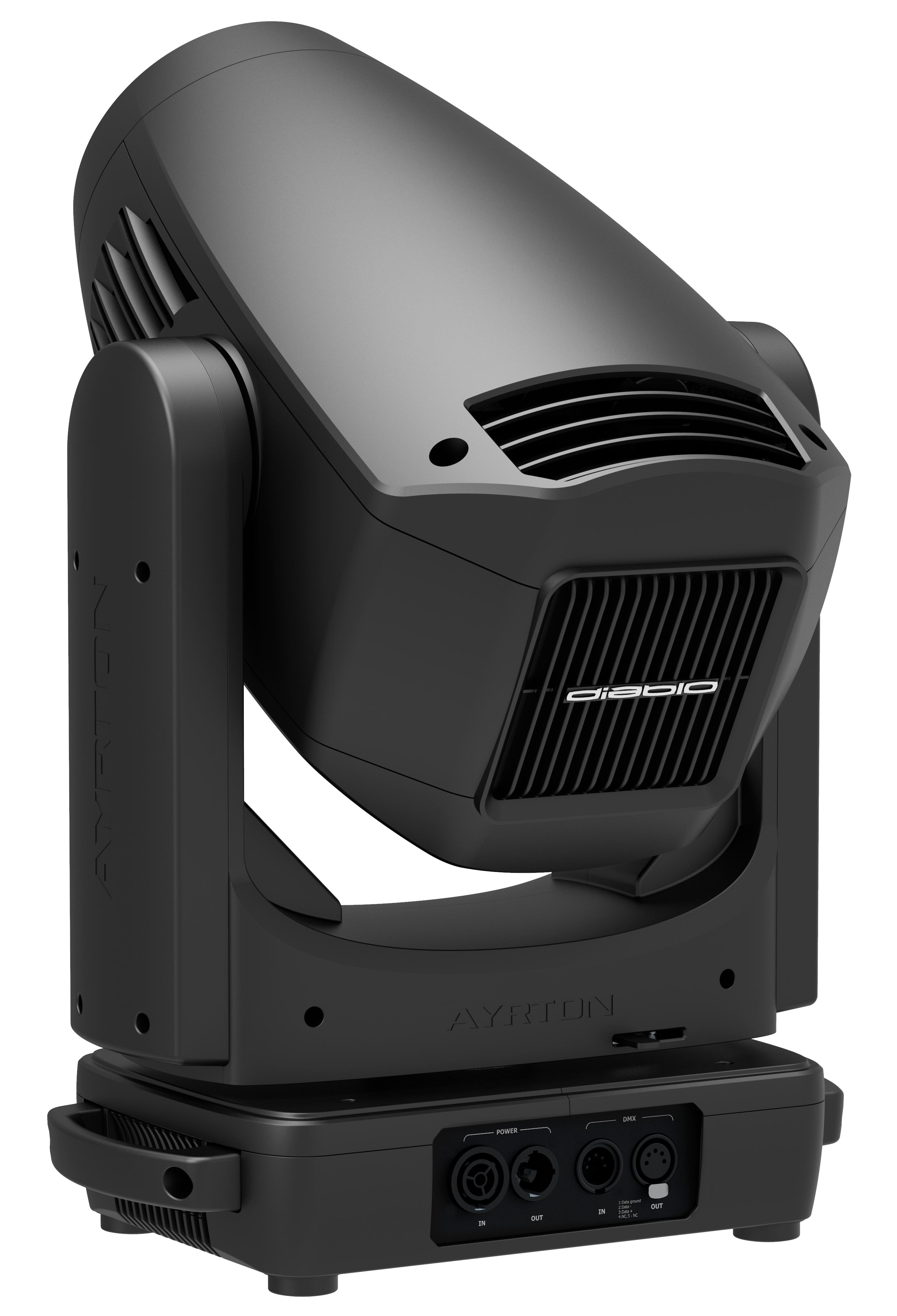

Ayrton Diablo-S

OPTIQUE Système optique haute résolution avec zoom 13 éléments-13:1 Zoom : de 4° à 52 Zoom linéaire motorisé rapide Lentilles durcies avec traitement antireflet Lentille frontale de 160 mm pour plus de performance SOURCE LUMINEUSE Moteur LED 35.000 lumens 6500 K lumière blanche Puissance totale de la lumière : jusqu'à 27.000 lumens Sortie de la température de couleur : 6500 K IRC : 70 à 86 Durée de vie nominale (L70) : jusqu'à 40.000 heures Fonctionnement sans scintillement, adapté aux applications TV et vidéo MOUVEMENT Positionnement d'une extrême précision Mouvement avec une résolution de 8 ou 16 bits Moteurs pas à pas haute résolution alimentés par microprocesseurs pour une précision extrême et un mouvement fluide Repositionnement automatique par pivotement et inclinaisonPlage de mouvement : infinie COULEURS Système de mélange de couleurs sophistiqué avec mélange de couleurs CMY Correction variable de la température de couleur CTO Canal variable pour le rouge profond Roue chromatique fixe avec sept couleurs supplémentaires GOBOS Roue de gobos rotative indexable avec 7 gobos en verre de haute précision, plus position ouverte gobo rotatif à vitesse réglable dans les deux sens roue de gobos fixe avec 8 gobos en verre de haute précision ; plus position ouverte Diamètre du gobo : 25.2,0 mm / Diamètre de l'image : 20,0 mm / Épaisseur du gobo : 1,1 mm FRAMING 4 curseurs de diaphragme positionnables individuellement sur une surface à 100% dans toutes les positions. Rotation du module : +/- 90°. IRIS Diaphragme rapide à iris avec effets dynamiques réglables Plage de diaphragmes ouverte de 15% à 100%. FROST 2 filtres Frost : Light et Heavy Frost EFFETS Molette d'effets d'animation graphique focalisable avec rotation continue dans les deux sens 2 prismes rotatifs et indexables combinables : un prisme circulaire à 5 facettes, un prisme linéaire à 4 facettes DIMMER/STROBOSCOPE Variateur électronique permettant une gradation parfaite de 0 à 100 % sans changement de couleur. Effet stroboscopique, avec réglage de la vitesse de 1 à 25 flashs par seconde. FONCTIONS DU LOGICIEL Adressage DMX local du projecteur et des paramètres optionnels via le panneau de commande LCD intégré. Adressage DMX à distance du projecteur et des paramètres optionnels via un contrôleur DMX RDM standard. Menu d'information avec compteur horaire et température, version du logiciel CARACTÉRISTIQUES MATÉRIELLES Écran LCD graphique pour l'adressage et les réglages de fonctions spéciales, avec fonction flip 5 touches de menu pour le réglage des fonctions Protection contre la surchauffe Récepteur sans fil CRMX TiMo™ RDM intégré de LumenRadio™ Connecteurs XLR mâle et femelle IP65 à 5 broches pour la connexion DMX Connecteurs IP65 RJ45 IN / OUT (entrée/sortie RJ45) pour connexion ArtNet™ Connecteur IP65 PowerCON TRUE1 pour le raccordement électrique COMMANDE Protocole DMX 512, via un câble DMX ou un système sans fil. Compatible DMX-RDM Mode autonome et modes maître/esclave Protocole ArtNet™ & sACN via câble Ethernet Panneau de commande local, avec écran LCD IP65 Choix de 3 modes DMX (de 40 à 63 canaux DMX). ALIMENTATION ÉLECTRIQUE Alimentation électronique avec PFC actif 100 à 240 volts - 50/60Hz Puissance : 750 W maximum SYSTÈME DE REFROIDISSEMENT Système de refroidissement liquide avancé Ventilateurs autorégulés IP68 à vitesse variable pour un fonctionnement silencieux (mode auto) Modes d'utilisation des ventilateurs sélectionnables avec un nouveau mode silencieux Protection contre les dépassements de température BOITIER Boîtier Moving-Head en aluminium et acier Socle en alliage composite moulé sous pression Dissipateurs thermiques en aluminium et cuivre Couvercles moulés en ABS PC autoextinguible et ignifuge (classe V0) Quatre poignées latérales pour le transport Quatre pieds pour charges lourdes pour une meilleure stabilité Indice de protection IP65 Peinture extérieure : noir (carbone) INSTALLATION Système de fixation : deux brackets Omega 1/4 de tour à utiliser avec des clamps standard. Points de montage : huit attaches 1/4 de tour permettant d'installer les supports Omega sur le projecteur. Point de fixation pour câble de sécurité PARAMÈTRES DE FONCTIONNEMENT Positions de fonctionnement : toutes (appareil posé sur le sol ou fixé à un support) Température ambiante maximale autorisée (Ta max) : 45° C Température ambiante minimale autorisée (Ta min) : -20° C Distance minimale d'utilisation : 2,0 m DIMENSIONS / POIDS 360 x 667 x 320 mm (L x H x P) Flight-Case-Foam : 485 x 565 x 560 mm (L x H x P) Poids 30.8kg

Avec le Diablo, Ayrton présente à nouveau l'appareil le plus petit, le plus léger et le plus efficace de sa catégorie. Le rendement record de 19 000 lumens pour un poids total de seulement 21,8 kg vient à bout des tâches les plus exigeantes. Les coulisses du système de cadrage rotatif à 4 voies peuvent être positionnées avec précision sur deux axes et fermées complètement. Le système optique sophistiqué avec sa lentille frontale de 119 mm permet un zoom 8:1 avec des angles de rayonnement de 6,7° à 53° et assure un faisceau uniforme sans point chaud. Le Diablo est disponible en deux versions : S et TC. Le Diablo-S a été développé pour les applications scéniques et son moteur LED calibré à 6.500K lui confère une sortie élevée. Le Diablo-TC est le bon choix lorsqu'un rendu parfait des couleurs est exigé. Le moteur LED est calibré à 5.700K et offre un IRC > 90 et des valeurs TM30 très élevées. Grâce au système de refroidissement sophistiqué avec caloduc, le Diablo est très silencieux et convient parfaitement aux applications de studio et de théâtre. Caractéristiques particulières sortie : 19.000 lumens (S) | 14.000 lumens (TC) CRI : >70 (S) | >90 (TC) Éclairage homogène sans point chaud zoom 8:1 avec 6,7° - 53 système de cadrage rotatif 4 voies full field système de mélange des couleurs CMY, roue chromatique, CTO variable rouge. Roue de gobos, iris, prisme, roue d'animation Filtre givrant Hard-Edge Fonctionnement ultra-silencieux Appareil le plus petit et le plus léger de sa catégorie Design élégant Sans scintillement Ingénierie européenne OPTIQUE Zoom 8:1 motorisé, rapide et linéaire de 6,7° à 53 Lentille frontale antireflet de 119 mm Rendement optique élevé SOURCE LUMINEUSE DIABLO-S : 26.500 lm de puissance lumineuse (sortie : 19.000 lm) Moteur LED à lumière blanche 8.000 K (sortie : 6.500 K) IRC >70 sans scintillement, en particulier pour la TV HD DIABLO-TC : 20.500 lm de puissance lumineuse (sortie : 14.000 lm) Moteur LED à lumière blanche 7.000 K (sortie : 5.700 K) IRC >90 sans scintillement, en particulier pour la TV HD COULEURS Système de mélange des couleurs CMY CTO variable pour l'adaptation de la température de couleur Roue chromatique avec sept couleurs fixes GOBOS Roue de gobos indexables et rotatifs avec sept gobos en verre HD plus ouverts Diamètre : gobo 25mm, image 20mm, épaisseur 1,1mm CURSEUR DE DIAPHRAGME Quatre curseurs de diaphragme positionnables individuellement Système de curseur de diaphragme rotatif sur 45°. IRIS Iris rapide avec effets dynamiques réglables Gamme d'iris : 15% - 100% ouvert EFFETS Roue d'effets graphiques d'animation avec rotation infinie dans les deux sens Prisme à 5 facettes rotatif et indexable Filtre de gel Hard Edge DIMMER / STROBE Variateur de 0 à 100 % sans changement de couleur Effet stroboscopique avec 1-25 flashs/sec. CARACTÉRISTIQUES DU LOGICIEL Adressage DMX local Adressage à distance par contrôleur DMX RDM standard Menu d'information incluant le compteur d'heures de fonctionnement, la température, la version du logiciel et autres Commande par menu claire CARACTÉRISTIQUES DU MATÉRIEL 540° PAN, 280° TILT Résolution de 8 ou 16 bits Moteurs pas à pas haute résolution pour des mouvements souples et un positionnement précis Repositionnement automatique Refroidissement à régulation automatique avec protection contre la surchauffe IP20 COMMANDE Connexion DMX via XLR 5 pôles in/out Compatible RDM Récepteur sans fil DMX-RDM intégré LumenRadio Écran graphique intégré avec molette de contrôle cliquable 3 modes DMX (de 36 à 56 canaux DMX) ALIMENTATION ÉLECTRIQUE Bloc d'alimentation électronique avec correction du facteur de puissance (PFC) Tension d'alimentation : 110 - 240 volts / 50/60Hz Puissance absorbée : max. 550W Raccordement au secteur : PowerCON TRUE1 COULEUR DU BOÎTIER noir DIMENSIONS Appareil : 365x591x212 mm (LxHxl) Flightcase Foam:x430x660x280 mm (LxHxl) POIDS 21,8 kg (sans emballage) NUMÉRO D'ARTICLE AY011340 : DIABLO-S AUTOMATED PROFILE LUMINAIRE AY011350 : DIABLO-TC AUTOMATED PROFILE LUMINAIRE CONTENU DE LA LIVRAISON 1,5m de câble de raccordement PowerCON TRUE1, extrémité ouverte 2x Omega Clamps Insert en mousse pour flightcase Mode d'emploi Sous réserve de modifications techniques
