Bühne & Rigging

16 m (5/8") Zapfen mit 3/8" Gewindestift aus Edelstahl schwarz

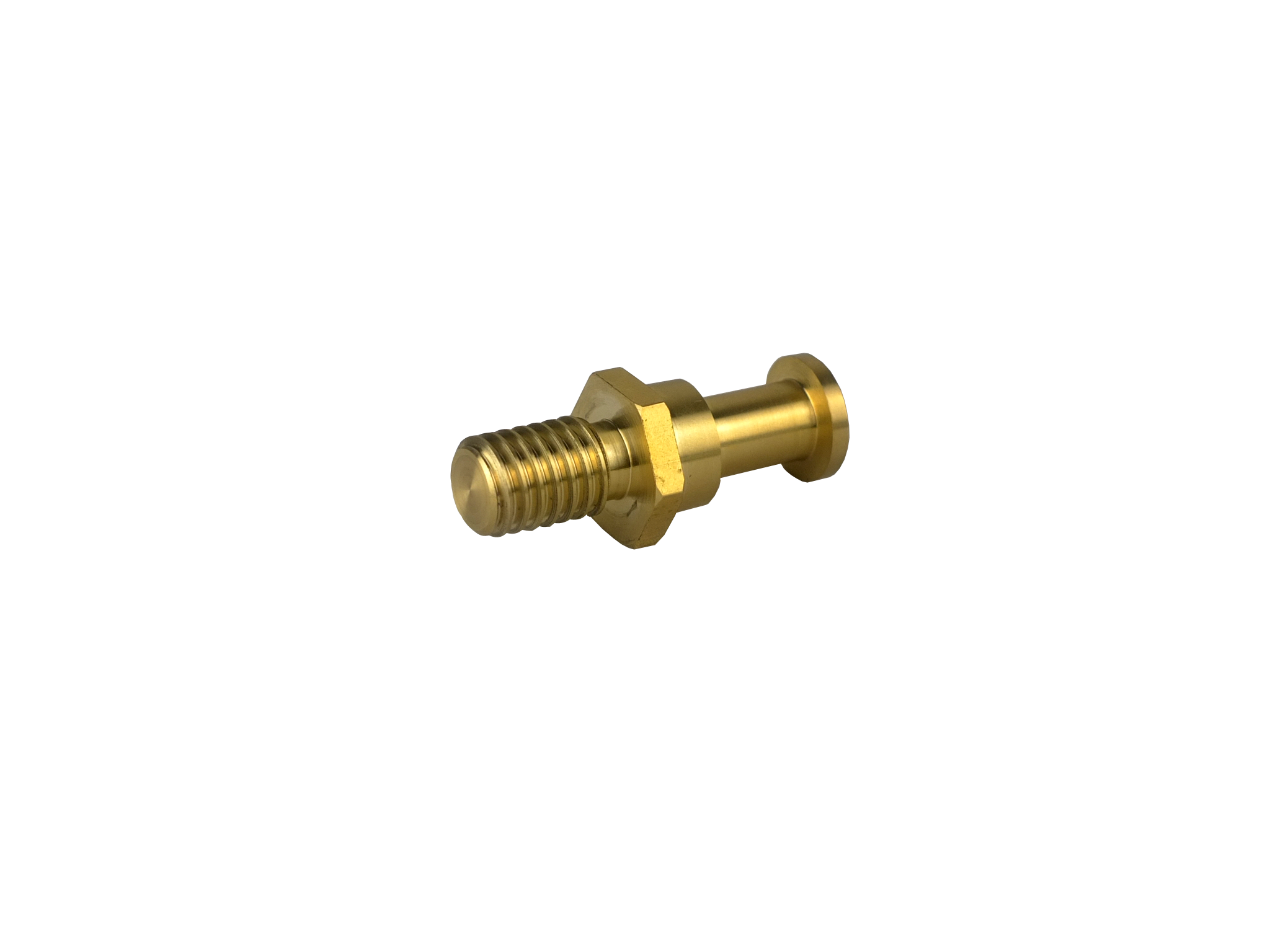

16 m (5/8") Zapfen mit 1/2 Gewindestift aus Kupfer/Messing, passend zu Astera AX7 und AX10

Sender / Empfängern um die Wireless Schäkle mit der Software zu betreibenSchutzklasse IP67 (Gehäuse)Einfaches plug and play (USB) Langes Kabel für eine optionale Positionierung Software (Kostenfreie):Anzeige der Einheit in Kg. lbs oder kNAnzeige von bis zu 100 Sensorkanäle (Lastzellen, Windmessung, etc…)Grafikfunktion ermöglicht den Import von Rigging ZeichnungenZugriff über Tablet oder Smartphone über Webserver-FunktionDrahtlos 2.4-GHz- ÜbertragungReichweite bis zu 800 m

Pack Case für Lastmesszellen und dessen ZubehörPlatz für:8 x 3.25t Schäkle1 x USB Base Station1 x Magnet Schlüssel (TAG)

WLL 3.25T Sicherheitsfaktor 5:1+/- 1% Genauigkeit der Lastmessung Drahtlos 2.4-GHz- Übertragung Reichweite bis zu 800 m Schutzklasse IP67 (Gehäuse)2 x AA Batterien Laufzeit bis zu 5 Jahre im Schlafmodus

WLL 4.75T  Sicherheitsfaktor 5:1 +/- 1% Genauigkeit der Lastmessung  Drahtlos 2.4-GHz- Übertragung  Reichweite bis zu 800 m  Schutzklasse IP67 (Gehäuse) 2 x AA Batterien  Laufzeit bis zu 5 Jahre im Schlafmodus

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung Betriebsendschalter für Heben und Senken1 aussenliegende Endschalter inklusive zusätzlichem Hubbegrenzer Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ NOT-Endschalter für Heben und Senken1 Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ elektronische Über- und Unterlastüberwachung1 Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Absolutwertgeber Multiturn 12/12 Bit Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SK070 / 77U Hubgeschwindigkeit: 8 m/min2 Tragfähigkeit: 1000 kg Laststränge: 1 Lastkette nach EN 818-7: P7,4 x 21,1 mm (Profilstahl) Aufhängung: Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ ISO: 1Bm/ M3 Einschaltdauer - Schaltungen/h: ED 40 % - 240 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 74 dBA/ 1 m Abstand Motortyp: K20R 80G2E Motordrehzahl: 2850 U/min2 Gewicht (ohne Kette): ca. 37 kg3 Gewicht der Kette: ca. 1,30 kg/m Elektrische Daten Motorleistung: 2,2 kW2 Leistungsfaktor cos φ: 0,85 Betriebsspannung: 3~400 V2, 3~230 V2 Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 4,55 A2, 230 V: 7,9 A2 Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung Betriebsendschalter für Heben und Senken aussenliegende Endschalter inklusive zusätzlichem Hubbegrenzer Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ NOT-Endschalter für Heben und Senken Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Absolutwertgeber Multiturn 12/12 Bit Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk 2 Tragegriffe Technische Daten Modellbezeichnung: 110 / 14 SB Hubgeschwindigkeit: 4 m/min1 Tragfähigkeit: 2000 kg Laststränge: 1 Lastkette nach EN 818-7: 11,3 x 31 mm Aufhängung: Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ ISO: 2m/ M5 Einschaltdauer - Schaltungen/h: ED 60 % - 240 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 77 dBA/ 1 m Abstand Motortyp: KLOR 90L4 Motordrehzahl: 1415 U/min1 Gewicht (ohne Kette): ca. 93 kg2 Gewicht der Kette: ca. 2,85 kg/m Elektrische Daten Motorleistung: 2,2 kW1 Leistungsfaktor cos φ: 0,80 Betriebsspannung: 3~400 V1, 3~230 V1 Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 4,8 A1, 230 V: 8,3 A1 Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 2 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SB1.1 / 81U Hubgeschwindigkeit: 4 m/min Tragfähigkeit: 250 kg Laststränge: 1 Lastkette nach EN 818-7: 4 x 12 mm Aufhängung: Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ ISO: 1Bm/ M3 Einschaltdauer - Schaltungen/h: ED 25 % - 150 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 68 dBA/ 1 m Abstand Motortyp: KPRE 56G4 Motordrehzahl: 1360 U/min Gewicht (ohne Kette): ca. 13 kg Gewicht der Kette: ca. 0,35 kg/m Elektrische Daten Motorleistung: 0,18 kW Leistungsfaktor cos φ: 0,69 Betriebsspannung: 3~400 V, 3~230 V Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 0,65 A, 230 V: 1,13 A Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SB1.1 / 81U Hubgeschwindigkeit: 4 m/min Tragfähigkeit: 250 kg Laststränge: 1 Lastkette nach EN 818-7: 4 x 12 mm Aufhängung: Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ ISO: 1Bm/ M3 Einschaltdauer - Schaltungen/h: ED 25 % - 150 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 68 dBA/ 1 m Abstand Motortyp: KPRE 56G4 Motordrehzahl: 1360 U/min Gewicht (ohne Kette): ca. 13 kg Gewicht der Kette: ca. 0,35 kg/m Elektrische Daten Motorleistung: 0,18 kW Leistungsfaktor cos φ: 0,69 Betriebsspannung: 3~400 V, 3~230 V Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 0,65 A, 230 V: 1,13 A Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung Betriebsendschalter für Heben und Senken aussenliegende Endschalter inklusive zusätzlichem Hubbegrenzer Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ NOT-Endschalter für Heben und Senken Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SK030 / 10U Hubgeschwindigkeit: 4 m/min Tragfähigkeit: 320 kg Laststränge: 1 Lastkette nach EN 818-7: 5,2 x 15 mm Aufhängung: Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ ISO: 1Am/ M4 Einschaltdauer - Schaltungen/h: ED 40 % - 240 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 74 dBA/ 1 m Abstand Motortyp: K2OR 63G4E Motordrehzahl: 1380 U/min Gewicht (ohne Kette): ca. 20 kg Gewicht der Kette: ca. 0,55 kg/m Elektrische Daten Motorleistung: 0,37 kW Leistungsfaktor cos φ: 0,71 Betriebsspannung: 3~400 V, 3~230 V Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 1,4 A, 230 V: 1,89 A Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung Betriebsendschalter für Heben und Senken1 aussenliegende Endschalter inklusive zusätzlichem Hubbegrenzer Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ NOT-Endschalter für Heben und Senken1 Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SK030 / 76U Hubgeschwindigkeit: 4 m/min2 Tragfähigkeit: 500 kg Laststränge: 1 Lastkette nach EN 818-7: P5,4 x 15 mm (Profilstahl) Aufhängung: Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ ISO: 1Bm/ M3 Einschaltdauer - Schaltungen/h: ED 40 % - 240 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 74 dBA/ 1 m Abstand Motortyp: K2OR 63G4E Motordrehzahl: 1380 U/min2 Gewicht (ohne Kette): ca. 20 kg3 Gewicht der Kette: ca. 0,59 kg/m Elektrische Daten Motorleistung: 0,37 kW2 Leistungsfaktor cos φ: 0,71 Betriebsspannung: 3~400 V2, 3~230 V2 Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 1,4 A2, 230 V: 1,89 A2 Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Chainmaster Handsteuerung D8-Basic 2-Kanal IN CEE-16/5, Out: 2 x CEE16/4Auf/Ab,Not-Aus-Taster, GO Taster mit Hauptschütz, Phasen- und Drehfeldüberwachung, Anschlusskabel mit Phasenwendestecker
