Für die Tour 2024/25 entwickelte Lichtdesigner Chrigu Blum ein Lichtdesign, das genau diese Vielschichtigkeit aufgreift. Für die technische Umsetzung und den Toursupport arbeitete er eng mit Patrik Ita von Prolight zusammen.
Das Lichtdesign

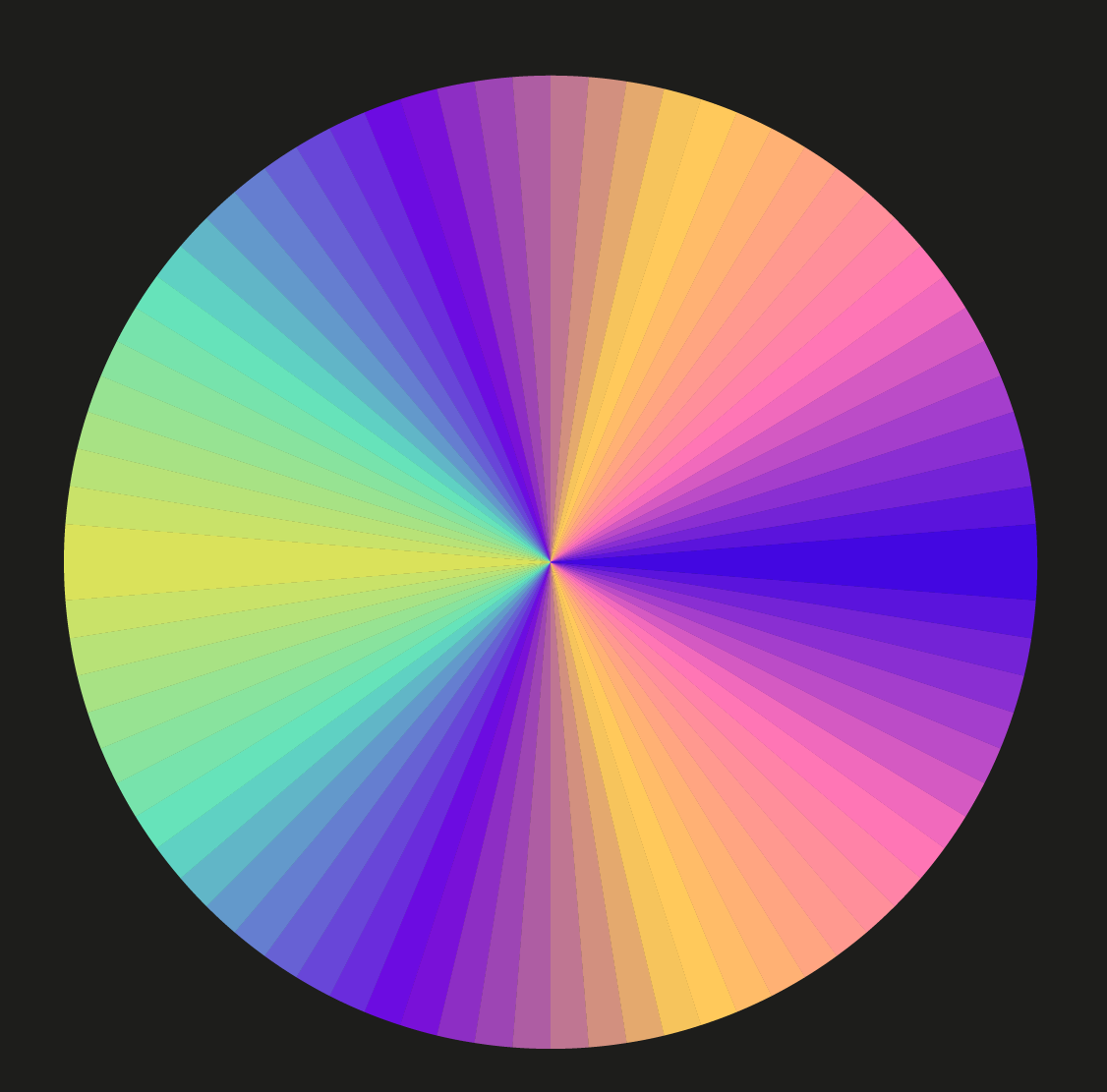

Bereits in einer frühen Skizze gliederte Chrigu Blum sein Konzept in drei zentrale Gestaltungselemente. Eines davon sind eigens für die Show entwickelte Color-Gobos, mit denen sich Farbverläufe projizieren lassen. Statt ausschliesslich mit homogenen Lichtflächen zu arbeiten, entstehen so differenzierte, teilweise fast grafische Bilder.

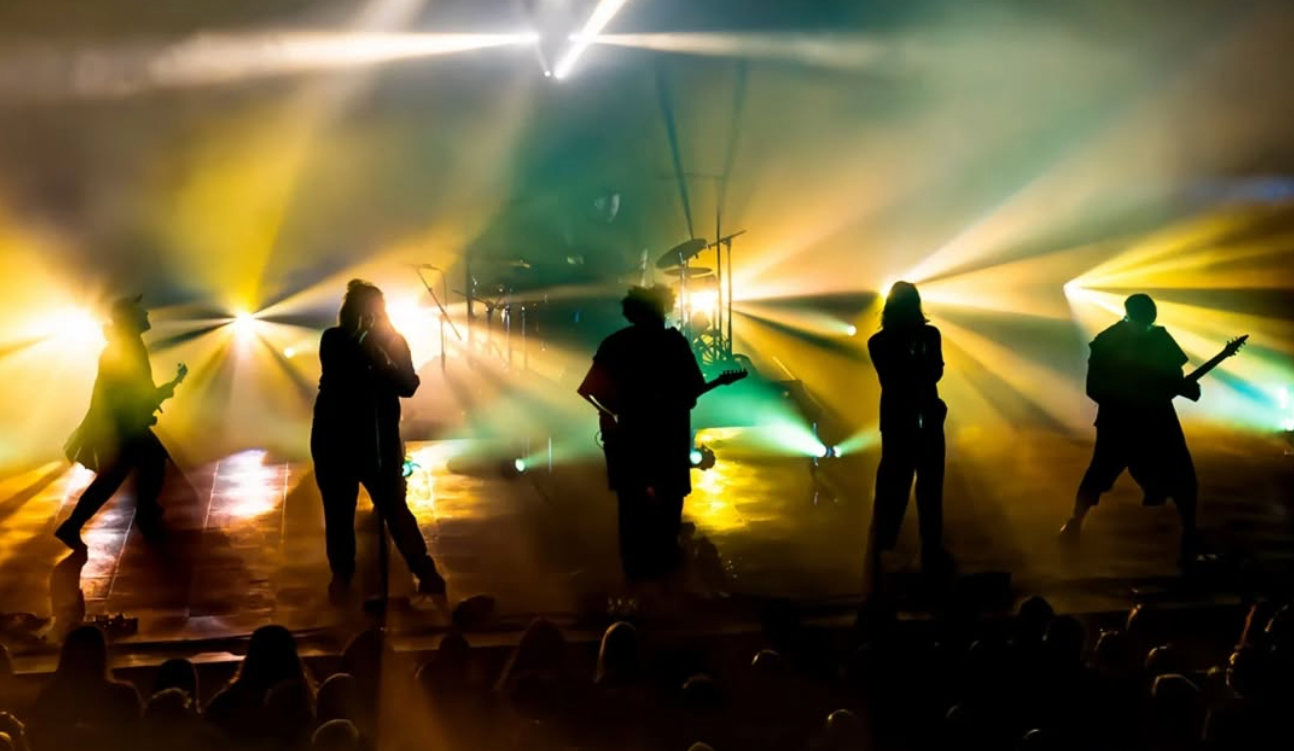

Eigens entwickelte Color-Gobos ermöglichen präzise Farbverläufe und grafische Lichtbilder im Lighting Design von Chrigu Blum für Zeal & Ardor.
Ein zweites wesentliches Element bilden die Ayrton Rivale Profile. Ihre Blendenschieber ermöglichen es, den Lichtstrahl schnell und präzise zu formen und zusammen mit den Color-Gobos eindrückliche Looks zu erzeugen, die man in dieser Art noch nicht gesehen hat.
Das dritte Element ist ein alter Bekannter: das markante Zeal & Ardor Logo, das Chrigu bereits für die erste Tour 2017 entworfen hatte. Seine dreidimensionale Konstruktion und die integrierten Lichtquellen machen es zu einem eigenständigen Bestandteil des Bühnenbilds. Für die aktuelle Produktion wurde es erneut aufgegriffen und lichttechnisch weiterentwickelt.
Tourtechnik, die zum Design passen muss
Ein Tourdesign muss nicht nur auf dem Papier funktionieren. Das Material muss transportierbar, zuverlässig und in unterschiedlichsten Venues reproduzierbar sein – speziell wenn es per Flugzeug bis in die USA transportiert werden muss. Hier kommt Patrik Ita von Prolight ins Spiel. Er verantwortet den Toursupport und stellt mit Prolight einen wesentlichen Teil der Lichttechnik zur Verfügung.

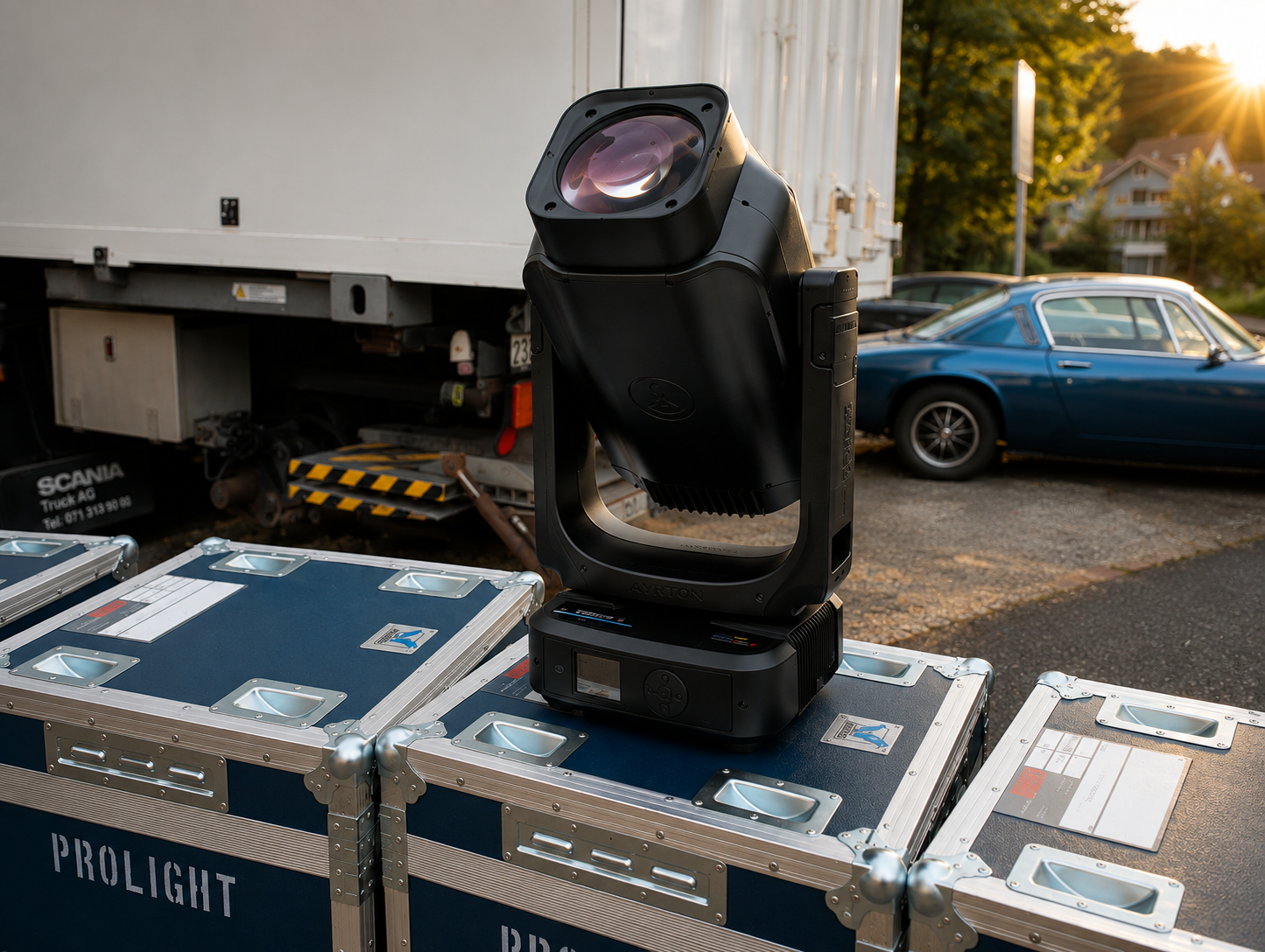

Für die Zeal & Ardor Tour investierte Prolight gezielt in neues Material und beschaffte die Ayrton Rivale Profile eigens für diese Produktion. Damit konnte das von Chrigu Blum entwickelte Konzept mit einem konstanten Tourkit umgesetzt werden, unabhängig davon, welche Infrastruktur am jeweiligen Veranstaltungsort vorhanden ist.
Für die Programmierung und das Operating der Show war Martin Kling verantwortlich und sorge dafür, dass aus dem technischen Setup Abend für Abend eine einzigartige und spektakuläre Show entstand.
Lichtdesign: Chrigu Blum
Programming & Operating: Martin Kling
Toursupport: Patrik Ita, Prolight

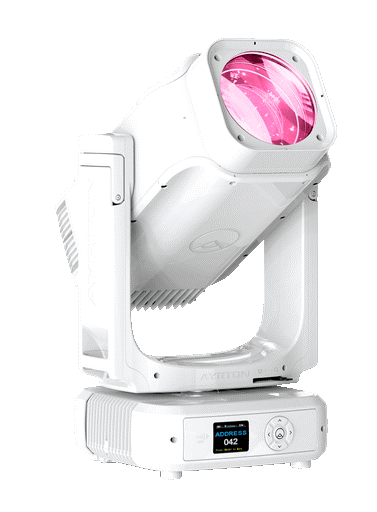

RIVALE PROFILE - the ultimate revolution RIVALE PROFILE ist mit einem brandneuen, hocheffizienten 430-Watt-versiegelten Monoblock-LED-Modul mit einer Farbtemperatur von 6500 K ausgestattet, das einen Lichtstrom von bis zu 30'000 Lumen liefert (Integrating Sphere measurement, Stage Fan mode). Das proprietäre optische System verfügt über 13 Linsen und bietet ein 13:1-Zoom-Verhältnis mit einem Zoombereich von 4 bis 52°. Ausgestattet mit einer 160-mm-Frontlinse kann RIVALE PROFILE einen ultraintensiven Strahl von 4° erzeugen, ähnlich dem der berühmten "LT"-Versionen von AYRTON. RIVALE PROFILE verwendet ein brandneues hochauflösendes progressives CMY-Farbmischsystem, das perfekte Farbwiedergabe liefert, unabhängig von der gewählten Farbkombination. Ein erweiterter progressiver CTO Filter ermöglicht eine Feinabstimmung der Farbtemperatur von 2700 bis 6500 K, und ein Farbrad mit sieben Positionen vervollständigt die Farbpalette. Für eine grössere Flexibilität erlaubt RIVALE PROFILE eine subtile Anpassung des Farbwiedergabeindex von 70 bis 86. Die Shutter-Sektion ermöglicht eine präzise Positionierung jedes Shutter-Blades auf 100 % der Fläche mit einer Drehung von +/- 90°. Eine schnelle 15-Blatt-Irisblende optimiert die Möglichkeiten. Die Gobosektion des RIVALE PROFILE umfasst 15 hochauflösende Glas-Gobos auf zwei Rädern: ein rotierendes Rad mit sieben Positionen und ein festes Rad mit acht Positionen. Die Effektsektion ist mit einem monochromen Animationsrad, zwei kombinierbaren rotierenden Prismen und zwei Frostfiltern ausgestattet. OPTIK 13-Elemente 13:1 Zoom hochauflösendes optisches System von 4° bis 52° Schneller motorisierter linearer Zoom Temperierte, anti-reflexbeschichtete Linsen 160 mm Frontlinse LICHTQUELLE 35'000 Lumen Weisslicht-Engine Gesamter Lichtstrom: bis zu 30'000 Lumen (Integrating Sphere, Stage Fan mode) Farbtemperatur: 6500 K CRI: grösser als 70 Lebensdauer (L70): bis zu 40'000 Stunden Flimmerfreie LED, geeignet für TV- und Videoaufnahmen BEWEGUNG Extrem präzise Positionierung Moving-Head-Steuerung mit 8- oder 16-Bit-Auflösung Hochauflösende Schrittmotoren, gesteuert durch Mikroprozessoren, für höchste Genauigkeit und sanfte Bewegung Pan- und Tilt-Automatik-Neupositionierung Endlose Pan- und Tilt-Rotation FARBEN Hochentwickeltes CMY-Farbmischsystem Variable CTO-Farbtemperaturkorrektur Variabler CRI-Verbesserungsfilter Festes Farbrad mit sieben Komplementärfarben GOBOS Indexierbares, rotierendes Goborad mit sieben hochpräzisen Glas-Gobos, plus offener Position Einstellbare Rotationsgeschwindigkeit in beide Richtungen Festes Goborad mit neun hochpräzisen Glas-Gobos, plus offener Position Gobo-Durchmesser: 25.5 mm Bilddurchmesser: 18 mm Gobo-Dicke: 1.1 mm FRAMING-SYSTEM 4 individuell positionierbare Shutter-Blades auf 100 % der Fläche in allen Positionen Drehung des Shutter-Blades-Moduls: +/- 90° IRIS-BLENDEN Schnelle Irisblende mit einstellbaren dynamischen Effekten Irisbereich: 15 % bis 100 % geöffnet FROST 2 Frostfilter: ein leichter, ein starker EFFEKTE Fokussierbares Grafik-Animationsrad mit kontinuierlicher Rotation in beide Richtungen 2 kombinierbare rotierende und indexierbare Prismen: ein 5-facettiges kreisförmiges, ein 4-facettiges lineares DIMMER / STROBE Elektronischer Dimmer, erlaubt perfekte Lichtanpassung von 0 bis 100 % ohne Farbvariation Strobe-Effekt mit Geschwindigkeitsanpassung von 1 bis 25 Herz SOFTWARE-FUNKTIONEN Lokale DMX-Adressierung und optionale Parameter über integriertes LCD-Bedienfeld Fern-DMX-Adressierung und optionale Parameter über einen Standard-RDM-DMX-Controller Informationsmenü mit Betriebsstundenzähler, Temperaturanzeige und Softwareversion HARDWARE-FUNKTIONEN Grafisches LCD-Display zur Adressierung und Einstellung von Sonderfunktionen mit Flip-Funktion 5 Menütasten zur Funktionseinstellung Übertemperaturschutz Integrierter drahtloser CRMX TiMo™ RDM-Empfänger von LumenRadio™ IP65 XLR 5-polige Stecker für DMX-Verbindung IP65 RJ45 IN / OUT-Anschlüsse für ArtNet-Verbindung IP65 PowerCON TRUE1 TOP-Stecker für Stromanschluss STEUERUNG DMX 512-Protokoll über IP65-DMX-Kabel oder drahtloses System DMX-RDM-kompatibel Stand-alone-Modus und Master/Slave-Modi ArtNet™- und sACN-Protokoll über Ethernet-Kabel Lokales Bedienfeld mit IP65-LCD-Display 2 DMX-Modi (von 42 bis 65 DMX-Kanälen) STROMVERSORGUNG Elektronische Stromversorgung mit aktivem PFC 100 bis 240 Volt – 50/60Hz Leistung: maximal 700 W KÜHLSYSTEM Fortschrittliches Flüssigkeitskühlsystem IP68 selbstregulierende Lüfter mit variabler Geschwindigkeit für geräuscharmen Betrieb (Auto-Modus) Wählbare Lüfter-Benutzermodi mit neuem Super-Silent-Modus Sicherheitsvorkehrungen gegen Übertemperaturen GEHÄUSE Moving-Head-Skelett aus Aluminium- und Stahlblechplatten Kühlkörper aus Aluminium und Kupfer Geformte Abdeckungen aus selbstverlöschendem, feuerhemmendem ABS-PC (V0-Klasse) Vierseitige Griffe für den Transport Vier robuste Füsse für bessere Stabilität IP65-Schutzart Aussenfinish: schwarz (Carbon) INSTALLATION Befestigungssystem: zwei Omega-¼-Drehverschlüsse für Standardklemmen Montagepunkte: vier ¼-Drehverschluss-Vorrichtungen zur Montage der Omega-Brackets Befestigungspunkt für Sicherheitsseil BETRIEBSPARAMETER Betriebspositionen: alle (Gerät auf dem Boden oder an einer Halterung befestigt) Maximale Umgebungstemperatur (Ta max): 45 °C Minimale Umgebungstemperatur (Ta min): -20 °C Minimale Gebrauchsdistanz: 2 m ABMESSUNGEN Produkt: 360 x 676 x 316 mm (L x H x T) Flightcase-Schaum: 485 x 560 x 565 mm (L x H x T) GEWICHT Produkt: 30.8 kg
