Switch-Packs

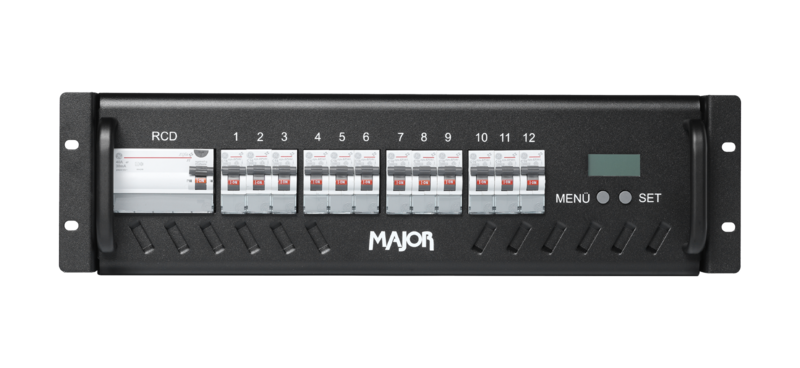

Die Major Switch-Packs der MK3 Serie verfügen über eine Relaiskarte mit zwölf Kanälen. Pro Kanal können bei der MK3 Serie bis zu 16A ohmsche oder 8A induktive Last geschaltet werden. Durch die Menüführung können alle Einstellungen, z.B. DMX-hold an/aus oder Relais an/aus bei Signalausfall, vorgenommen werden. Auch eine Ansteuerung per Menü ohne DMX-Anschluss ist beim Switch-Pack der MK3 Serie möglich.Das Major Switchpack 12-Kanal ist als 19"/3HE Gerät für den Rack-Einbau bestimmt und mit einer hochwertigen Platine bestückt. Hier lassen sich standardmässig zwölf T25-Dosen, zwei Socapex oder Harting Han 16E Anschlüsse über den eingebauten DMX-Eingang steuern. Das Switch-Pack ist mit einem RCD-Schutzschalter sowie mit Einzelsicherungsautomaten abgesichert und wird mit einem montierten CEE 32A-Steckverbinder geliefert. Alle Bedienelemente sind übersichtlich auf der Vorderseite angeordnet, die Lastabgänge sowie der DMX-Ein- und -Ausgang befinden sich auf der Rückseite. Individuelle Lösungen sind auf Anfrage realisierbar. Hochwertige ElektronikDigitale Einstellung der Startadressen über DisplayDMX512- oder manuelle AnsteuerungRCD-Schutzschalter Einzelne Leitungsschutzschalter je KanalIndividuelle Lösungen auf Anfrage durch die Major Meisterwerkstatt realisierbar

Netzwerkfähiges 4-Kanal-DMX-Relais Das RdmRelay2 ist ein netzwerkfähiges 4-Kanal-Relais, das über DMX, RDM und TCP/IP gesteuert werden kann. Es bietet vollständige Netzwerkkompatibilität und API-Integration und ermöglicht so eine unkomplizierte Einbindung und Fernsteuerung in modernen Installationen. Zuverlässiges Schalten für hohe LastenAusgestattet mit vier leistungsstarken Relais kann das RdmRelay2 Lasten von 110–230 V mit bis zu 12 A pro Kanal schalten. Damit eignet es sich ideal zur Steuerung von Nicht-DMX-Geräten oder zum sicheren Abschalten von Beleuchtungssystemen. Flexible Steuerung, nahtlose IntegrationSie können das RdmRelay2 auf vielfältige Weise über DMX, Art-Net, sACN oder andere netzwerkbasierte Protokolle steuern. Dank seiner eigenen API kann das RdmRelay2 auch mit anderen netzwerkbasierten Geräten in Ihrer Installation kommunizieren, was es äußerst vielseitig und einfach in nahezu jede Konfiguration integrierbar macht.Die Konfiguration ist ebenso unkompliziert. Rufen Sie einfach die Weboberfläche des Geräts auf und programmieren Sie es entsprechend den Anforderungen Ihrer Installation. Übersichtliche Überwachung für einen sichereren BetriebDie Stromüberwachung ist einer der wichtigsten Aspekte bei der Relaisintegration und sollte stets leicht ablesbar und verständlich sein. Aus diesem Grund sind die Relais des RdmRelay2 mit Stromsensoren ausgestattet, die eine kontinuierliche Überwachung der Stromart und der Last an den Anschlüssen ermöglichen. Diese Informationen sind über die Weboberfläche und über RDM leicht abrufbar und gewährleisten eine nahtlose und sichere Überwachung. Technische Daten 4 Relais, jeweils mit max. 12 A, 250 V AC (ohmsche Last) 12 A, 30 V DC (ohmsche Last) 6 A, 250 V AC (induktive Last) 6 A, 30 V DC (induktive Last) Montage auf DIN-Schiene DMX512-A (ANSI E1.11) RDM (ANSI E1.20) Art-Net & sACN OSC, UDP, TCP 9–24 V DC, 5 W (Netzteil optional) Betriebstemperatur: –20 °C bis +50 °C Relative Luftfeuchtigkeit im Betrieb: 10 % bis 80 %, nicht kondensierend Konformität: CE, RoHS, UKCA, UL/CSA beantragt

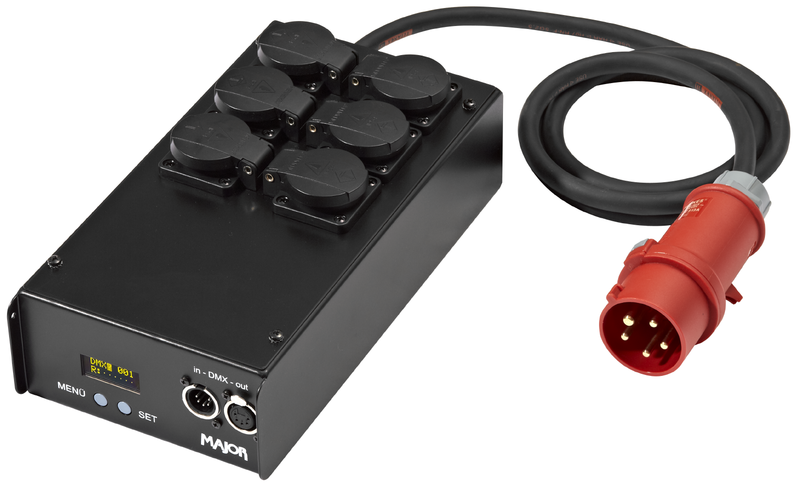

Die Major Switch-Box 6-Kanal MK3 CEE 16A eignet sich besonders gut zum Schalten von empfindlichen Lasten. Aber auch Kleinstlasten wie Spiegelkugelmotoren können mit ihr zuverlässig über DMX512 ein- und ausgeschaltet werden. Pro Kanal können bei der MK3 Serie bis zu 16A ohmsche oder 8A induktive Last geschaltet werden. Durch die Menüführung können alle Einstellungen, z.B. DMX-hold an/aus oder Relais an/aus bei Signalausfall, vorgenommen werden. Auch eine Ansteuerung per Menü ohne DMX-Anschluss ist bei der Switch-Box der MK3 Serie möglich. Als kompakte 6-Kanal-Version ist die Major Switch-Box MK3 6-Kanal standardmässig mit sechs T23-Dosen ausgestattet, die sich über die eingebaute Platine vom Lichtpult steuern lassen. Aufgrund ihrer platzsparenden und robusten Bauform kann sie problemlos in Traversen-Systeme integriert werden. Die Adressierung erfolgt digital über ein Display.

DIN-Schienenmontage DMX/RDM 4-Kanal-Relais Das RdmRelay ist ein auf einer DIN-Schiene montiertes DMX-Switchpack mit 4 Relais. Es kann über DMX und RDM gesteuert werden und ist ein leistungsstarkes Werkzeug in jeder Lichtinstallation. Remote Device Management Das Gerät kann über RDM eingestellt werden. Dadurch kann die Startadresse über jedes RDM-Commissioning-Tool festgelegt werden. Die Relais werden über vier DMX-Kanäle gesteuert. Robuste Relais Das RdmRelay ist mit vier robusten Relais ausgestattet. Die Relais können 110V/230V Geräte mit bis zu 16 Ampere pro Relais schalten. Dies ist ideal, um nicht-DMX-Geräte zu steuern oder eine Lichtinstallation auszuschalten. Technische Daten DMX512-A (ANSI E1.11) RDM (ANSI E1.20) 9-24V DC, 5W (PSU optional) Für maximale Lasten bitte das Datenblatt konsultieren
