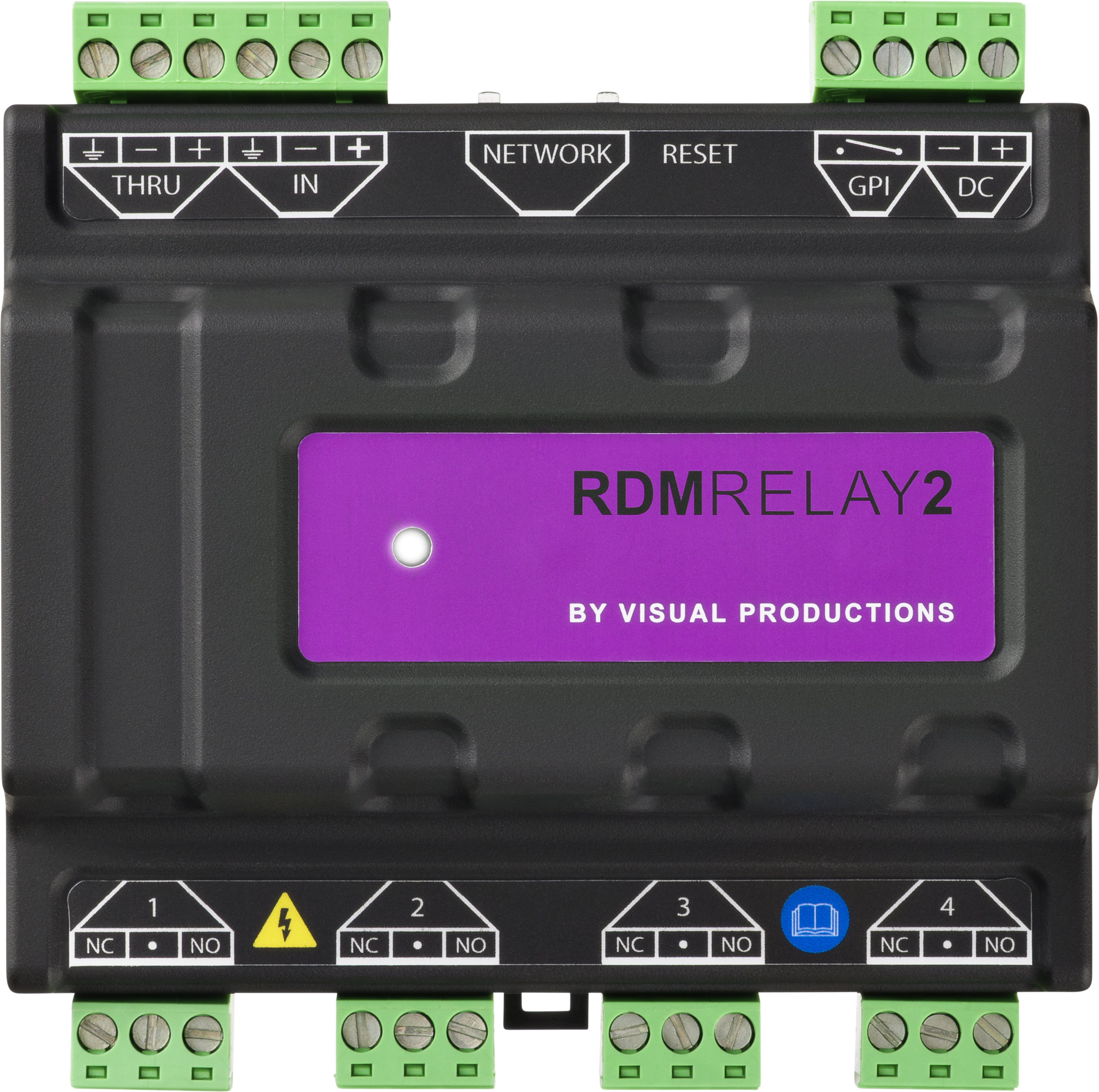

Visual Productions RDMRelay2
DIN DMX Relay-/Switch-Interface 4-Kanal, 12 A (230 V ohmsche Last) pro Kanal
CHF 385.05
inkl. MwSt.
Netzwerkfähiges 4-Kanal-DMX-Relais
Das RdmRelay2 ist ein netzwerkfähiges 4-Kanal-Relais, das über DMX, RDM und TCP/IP gesteuert werden kann. Es bietet vollständige Netzwerkkompatibilität und API-Integration und ermöglicht so eine unkomplizierte Einbindung und Fernsteuerung in modernen Installationen.
Zuverlässiges Schalten für hohe Lasten
Ausgestattet mit vier leistungsstarken Relais kann das RdmRelay2 Lasten von 110–230 V mit bis zu 12 A pro Kanal schalten. Damit eignet es sich ideal zur Steuerung von Nicht-DMX-Geräten oder zum sicheren Abschalten von Beleuchtungssystemen.
Flexible Steuerung, nahtlose Integration
Sie können das RdmRelay2 auf vielfältige Weise über DMX, Art-Net, sACN oder andere netzwerkbasierte Protokolle steuern. Dank seiner eigenen API kann das RdmRelay2 auch mit anderen netzwerkbasierten Geräten in Ihrer Installation kommunizieren, was es äußerst vielseitig und einfach in nahezu jede Konfiguration integrierbar macht.

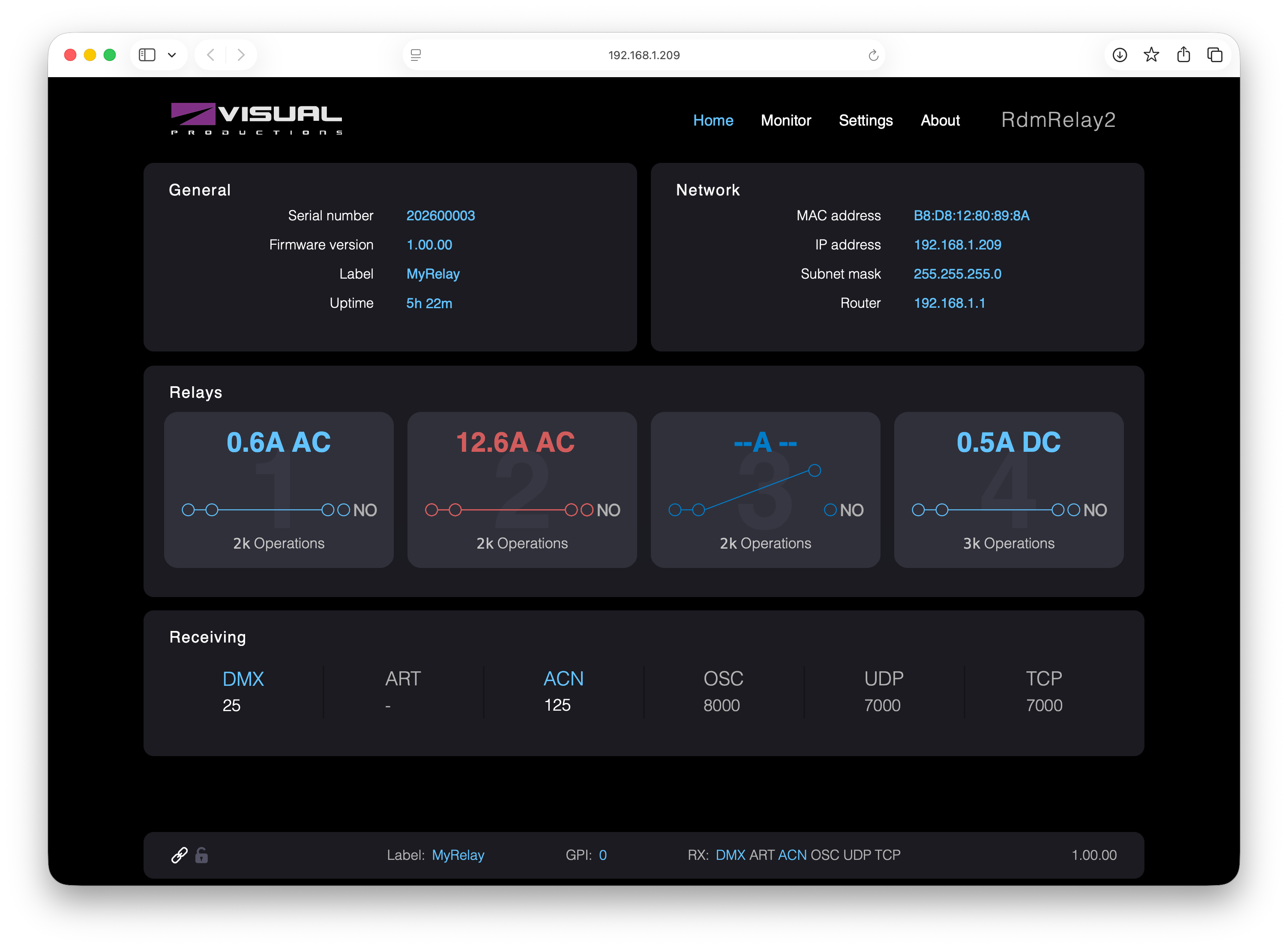

Die Konfiguration ist ebenso unkompliziert. Rufen Sie einfach die Weboberfläche des Geräts auf und programmieren Sie es entsprechend den Anforderungen Ihrer Installation.
Übersichtliche Überwachung für einen sichereren Betrieb
Die Stromüberwachung ist einer der wichtigsten Aspekte bei der Relaisintegration und sollte stets leicht ablesbar und verständlich sein. Aus diesem Grund sind die Relais des RdmRelay2 mit Stromsensoren ausgestattet, die eine kontinuierliche Überwachung der Stromart und der Last an den Anschlüssen ermöglichen. Diese Informationen sind über die Weboberfläche und über RDM leicht abrufbar und gewährleisten eine nahtlose und sichere Überwachung.
Technische Daten
- 4 Relais, jeweils mit max.
- 12 A, 250 V AC (ohmsche Last)
- 12 A, 30 V DC (ohmsche Last)
- 6 A, 250 V AC (induktive Last)
- 6 A, 30 V DC (induktive Last)
- Montage auf DIN-Schiene
- DMX512-A (ANSI E1.11)
- RDM (ANSI E1.20)
- Art-Net & sACN
- OSC, UDP, TCP
- 9–24 V DC, 5 W (Netzteil optional)
- Betriebstemperatur: –20 °C bis +50 °C
- Relative Luftfeuchtigkeit im Betrieb: 10 % bis 80 %, nicht kondensierend
- Konformität: CE, RoHS, UKCA, UL/CSA beantragt
| DMX-Kanäle / Parameter: | 4 |
|---|---|
| Steuerprotokoll: | Art-Net, DMX512, OSC, TCP, UDP, sACN |
| RDM: | Ja |
| Netzeingang: | Klemmen |
| Ausgang: | Klemmen |
| Ausgangsstrom [A pro Kanal]: | 12 |
| Bauform: | DIN-Gehäuse |
