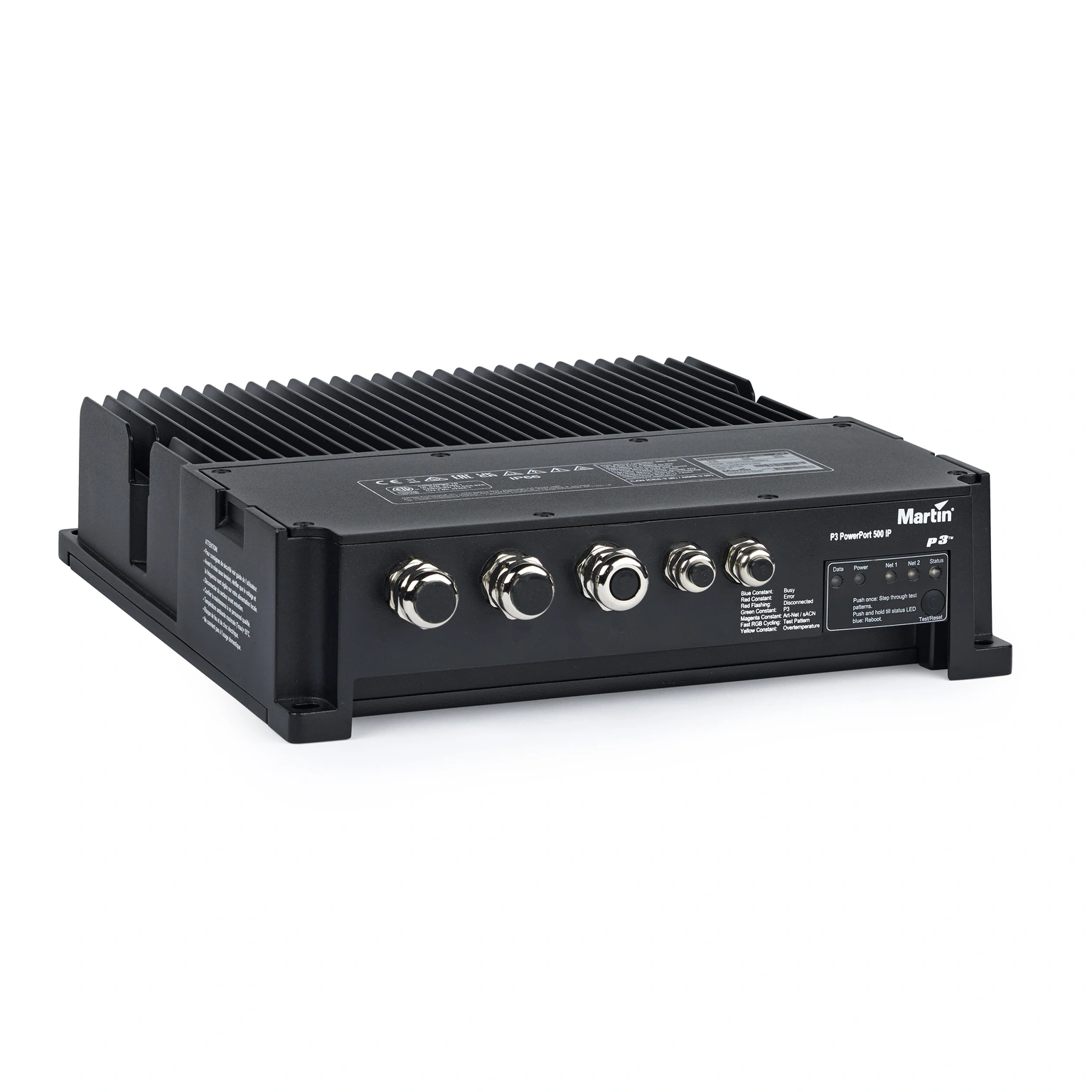

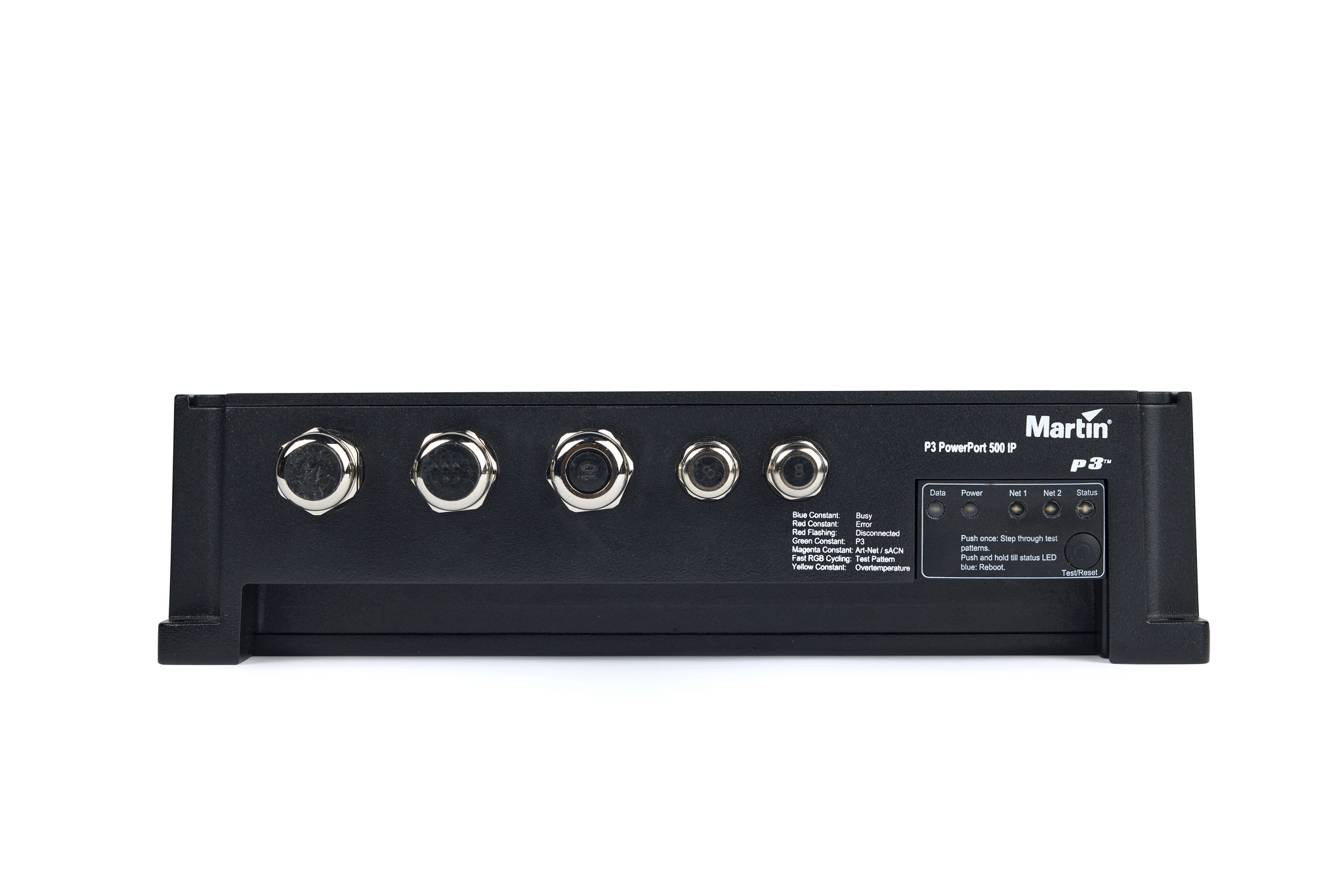

Martin Professional P3 PowerPort 500 IP Install

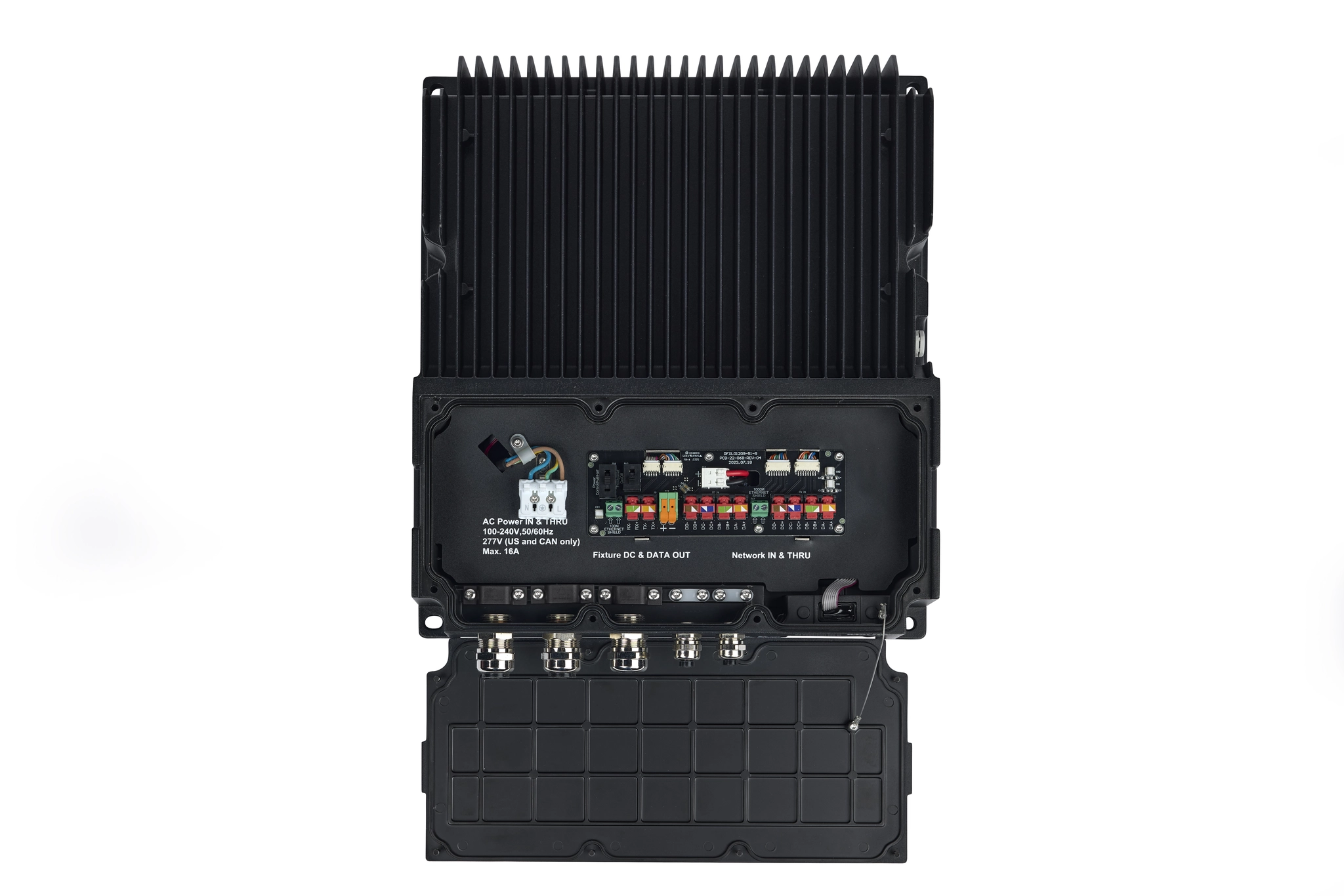

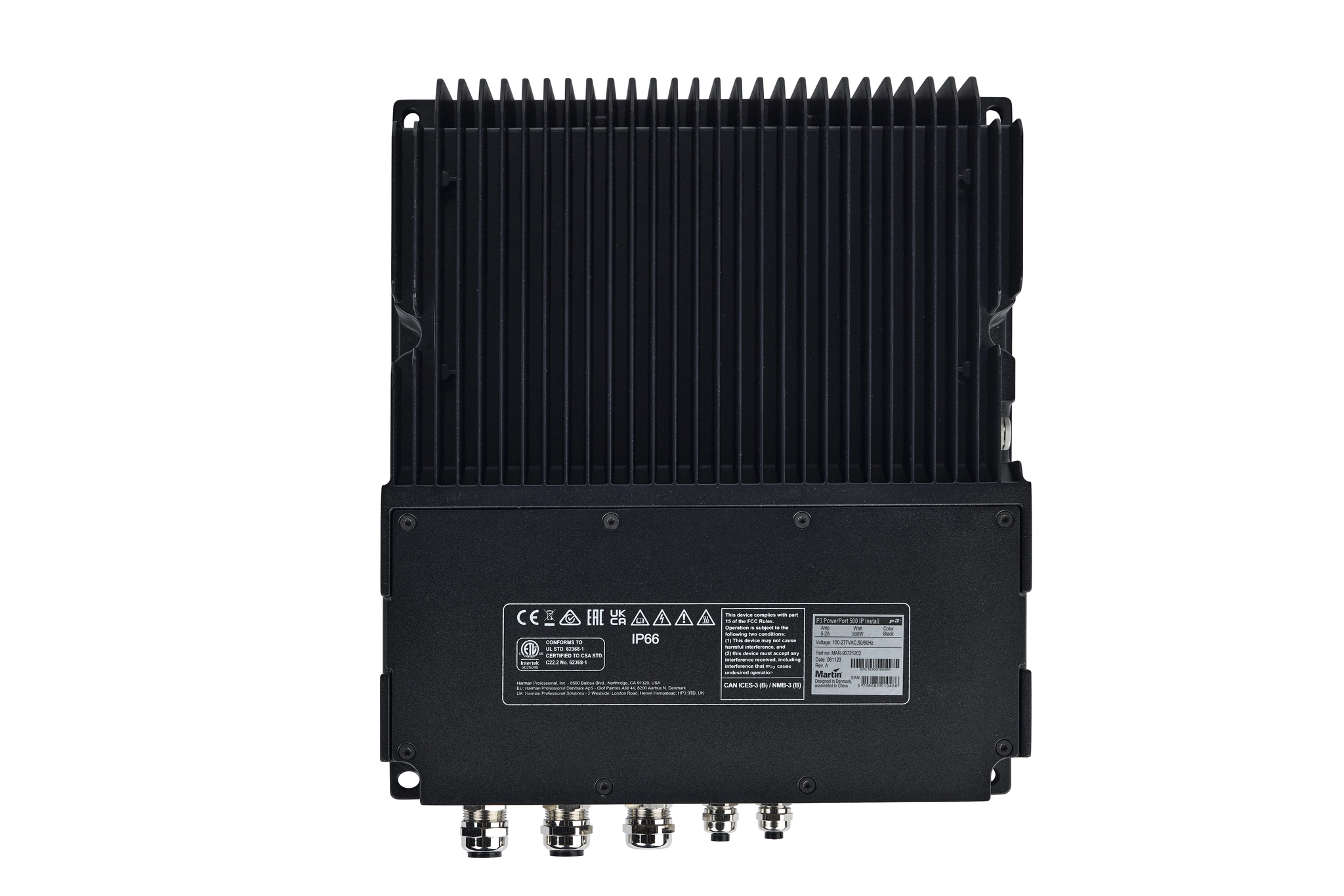

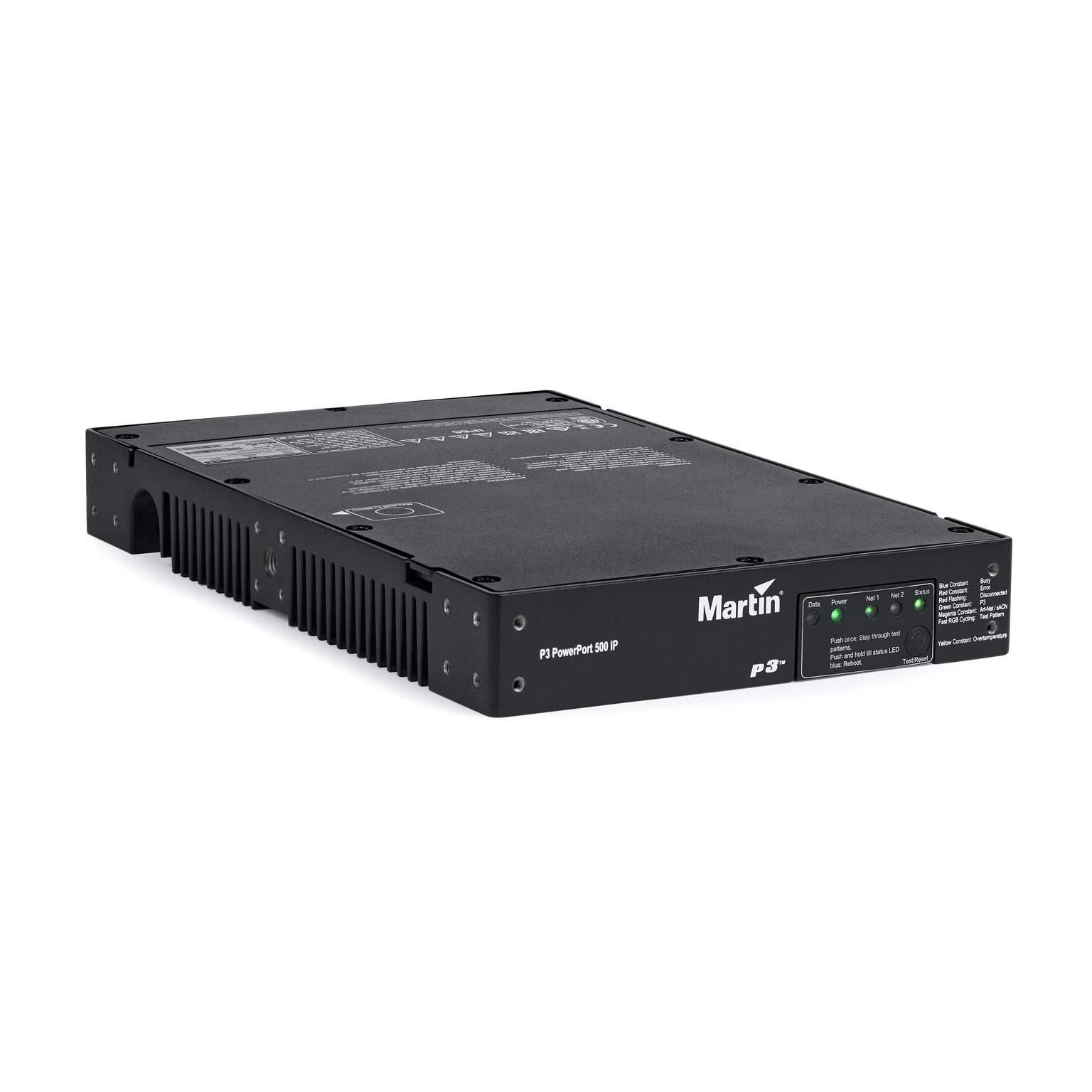

Der Martin P3 PowerPort 500 IP Rental versorgt Martins Creative LED-Scheinwerfer nahtlos mit Strom und Daten und ist ideal für Mietanwendungen im Innen- und Außenbereich. Er verbindet eine stabile Stromversorgung mit einer schnellen, leistungsstarken Datenverteilung und vereinfacht so den Einsatz der Scheinwerfer. Das Gehäuse eignet sich für die Rack-, Traversen- und Wandmontage und bietet so maximale Flexibilität. Um Designern und Integratoren ein Höchstmass an Flexibilität zu bieten, kann das Gerät über Standardprotokolle wie Art-Net und sACN sowie über das preisgekrönte P3-Steuerungsprotokoll von Martin angesteuert werden. Da keine lokale Konfiguration oder Einrichtung erforderlich ist, können die Netzteile auch in größerer Entfernung von den Beleuchtungskörpern platziert werden. Es unterstützt längere Kabel, mehr Scheinwerfer pro Daisy Chain und geteilte Abzweigungen. Der integrierte Netzwerk-Switch macht Switches von Drittanbietern überflüssig, und die Leistungsbegrenzungssteuerung erhöht die Anzahl der Geräte pro Daisy-Chain bei gleichzeitiger Umsetzung von Energiesparmassnahmen. Der P3 PowerPort 500 IP Rental ist eine robuste und zuverlässige Lösung, da er alle Ein- und Ausgänge gegen Überlast und Überspannungen schützt und die integrierte ausfallsichere Bypass-Technologie verhindert, dass der Ausfall eines einzelnen Geräts das gesamte Netzwerk beeinträchtigt. Darüber hinaus handelt es sich um eine einzige Einheit, die Daten und Strom über ein einziges Kabel zu den Geräten liefert. Darüber hinaus verfügt es über lokale Statusanzeige-LEDs und eine Testtaste, so dass sich keine Person mehr an der Steuerung aufhalten muss. Eigenschaften Innen-/Aussen-Strom+Daten-Versorgungsgerät für Martin Creative LED-Leuchten im Verleihbereich Ideal für Mietanwendungen Verfügt über 1 Strom+Daten-Ausgang für den Anschluss von Leuchten Integrierter Netzwerkswitch für einfaches Daisy-Chaining Status-LEDs zur Bereitstellung von Echtzeit-Feedback Lokaler Testknopf für einfache Diagnosen Integrierte Leistungssteuerung ermöglicht mehr Leuchten pro Daisy-Chain, wenn die volle Leistung nicht benötigt wird Integrierter Ruhezustand-Modus ermöglicht Energiesparfunktionen, wenn das System nicht verwendet wird Kompatibel mit Art-Net, sACN und Martin P3 Ausgestattet mit Steckverbindern für eine einfache Bereitstellung Kann an Traversen, Racks oder Wänden montiert werden IP65-zertifiziert SPEZIFIKATIONEN Breite: 217.0 mm (8.5") (einzelne oder doppelte 19”-Rackmontage mit mitgelieferten Rack-Montagehalterungen) Höhe: 44.45 mm (1.75") (1U Rackmontage) Tiefe: 365.0 mm (14.4") Gewicht: 3.5 kg STEUERUNG UND PROGRAMMIERUNG Steuerprotokolle: P3, sACN, Art-Net und RDM über Art-Net Protokoll-Erkennung: Automatisch Einstellungen und Feedback: P3 oder RDM über Art-Net Geräte-ID: Benutzerdefinierbare ID-Nummer Art-Net-Kompatibilität: Art-Net 1, 2, 3 und 4; inkl. RDM über Art-Net sACN-Kompatibilität: ANSI E1.31 - 2018 Martin P3-Kompatibilität: P3 System Controller Software 6.1.0 oder neuer Ethernet-Transceiver IN: 100/1000Mbit (mit Fail-Safe-Bypass zu Ethernet THRU) Ethernet-Transceiver THRU: 100/1000Mbit (mit Fail-Safe-Bypass zu Ethernet IN) Ethernet-Transceiver OUT: 100Mbit Firmware-Update: Über Ethernet mit Martin Companion oder P3 System Controller KONTROLL-/BENUTZERINTERFACE FRONTPANEL Power Out Status: 1x grüne LED Ethernet Out Status: 1x gelbe LED Ethernet In/Thru Status 1-2: 2x grüne und gelbe LED Gerätestatus: 1x RGB-LED Gerätetest und Reset: Testmuster-Aktivierung und Geräte-Reset über Taster KONTROLL-/BENUTZERINTERFACE BACKPANEL Fixture Power Mode: DIP-Schalter zum Erzwingen aller angeschlossenen Leuchten auf normale oder halbe Leistung oder zur automatischen Steuerung (via P3 oder RDM) Frontpanel Deaktivierung: DIP-Schalter zur Deaktivierung aller (5) Status-LEDs und des Tasters am Frontpanel KONSTRUKTION Farbe: Mattschwarz Gehäusematerial: Aluminium Schutzklasse: IP 65 NEMA-Gehäuseschutzklasse: Typ 3 Korrosionsbeständigkeit: ISO 12944-6: 2018; C3 Mittel, Testregime ISO 9227, 240h INSTALLATION Orientierung: Beliebig Einzelne 19-Zoll-Rackmontage: Mitgelieferte kurze und lange Rack-Montagehalterungen Doppelte 19-Zoll-Rackmontage: Mitgelieferte Kupplungsplatten und kurze Rack-Montagehalterungen Wandmontage: Mitgelieferte kurze Rack-Montagehalterungen Traversenmontage Vertikal: Mit Halbkupplungsklemme im M10-Gewindeloch, max. Schraubenlänge 20 mm Traversenmontage Horizontal: Mit Halbkupplungen an den mitgelieferten kurzen Rack-Montagehalterungen Standort: Innenbereich oder temporär im Außenbereich ANSCHLÜSSE Stromversorgung In/Thru: Neutrik powerCON TRUE1 TOP Ethernet In/Thru: 2x Neutrik etherCON TOP DC-Strom- und Netzausgang: 1x DCE-Hybridanschluss (7-polig) Alle Anschlüsse sind hot-plugging-kompatibel OUTPUT-PORTS Quantität: 1 Leistung: 48 VDC / 10 A Ethernet: 100Mbit (P3, sACN, Art-Net) ELEKTRISCH AC-Stromversorgung: 100-240 V AC, 50/60 Hz Stromversorgungseinheit: Auto-ranging elektronische Schaltnetzteile Typischer Einschaltstrom (bei 230 V, 50 Hz): 2.7 A Typische Erdungs-Leckstrom: 0.53 mA Leistungsfaktor: 0.99 @ 100 V / 120 V, 0.98 @ 208 V, 0.97 @ 230 V / 240 V Maximale Stromaufnahme: 5.5 A @ 100 V / 120 V, 3.0 A @ 208 V / 230 V / 240 V Typische Stromaufnahme: 5.3 A @ 100 V / 120 V, 2.6 A @ 208 V / 230 V / 240 V STROMVERBRAUCH Maximum: 500 W Typisch: 480 W Leerlauf: 5 W Hibernation: 4 W THERMAL Kühlung: Konvektion Maximale Umgebungs-Temperatur (Ta max): 40° C Minimale Umgebungs-Temperatur (Ta min): -30° C Maximale Oberflächentemperatur bei 40° C Umgebungstemperatur: 65° C Typische Wärmeabgabe: 1637 BTU/h UMWELT RoHS: Konform REACH: Konform WEEE: Konform Proposition 65: Konform FSC: Zertifiziertes Kartoneinlage- und Außenverpackungsmaterial GENEHMIGUNGEN Global CB Zertifizierung/IECEE: IEC 62368-1 EU-Sicherheit: EN 62368-1 EU-EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US-Sicherheit: UL 62368-1 US-EMC: FCC Part 15 Class B Kanadische Sicherheit: CSA C22.2 No. 62368-1 Kanadische EMC: ICES-003 Class B Australien/NZ: RCM Vereinigtes Königreich: UKCA KOMPATIBLE PRODUKTE VDO Sceptron XB Exterior Dot-1 Pro (über Exterior DC-Feeder) Exterior Dot-4 Pro (über Exterior DC-Feeder) Exterior Dot-9 Pro (über Exterior DC-Feeder) Exterior Dot-HP Pro MITGELIEFERTE TEILE 1x Mehrsprachiges Sicherheits- und Installationshandbuch 1x Sicherheitskabel-Befestigungsöse inkl. Schrauben 2x Kurze Rack-Montagehalterungen (für Rack-, Wand- und Klemmbefestigung) inkl. Schrauben 1x Lange Rack-Montagehalterung (für Rack-Montage) inkl. Schrauben 1x Kupplungsplatte (für Rack-Montage) inkl. Schrauben

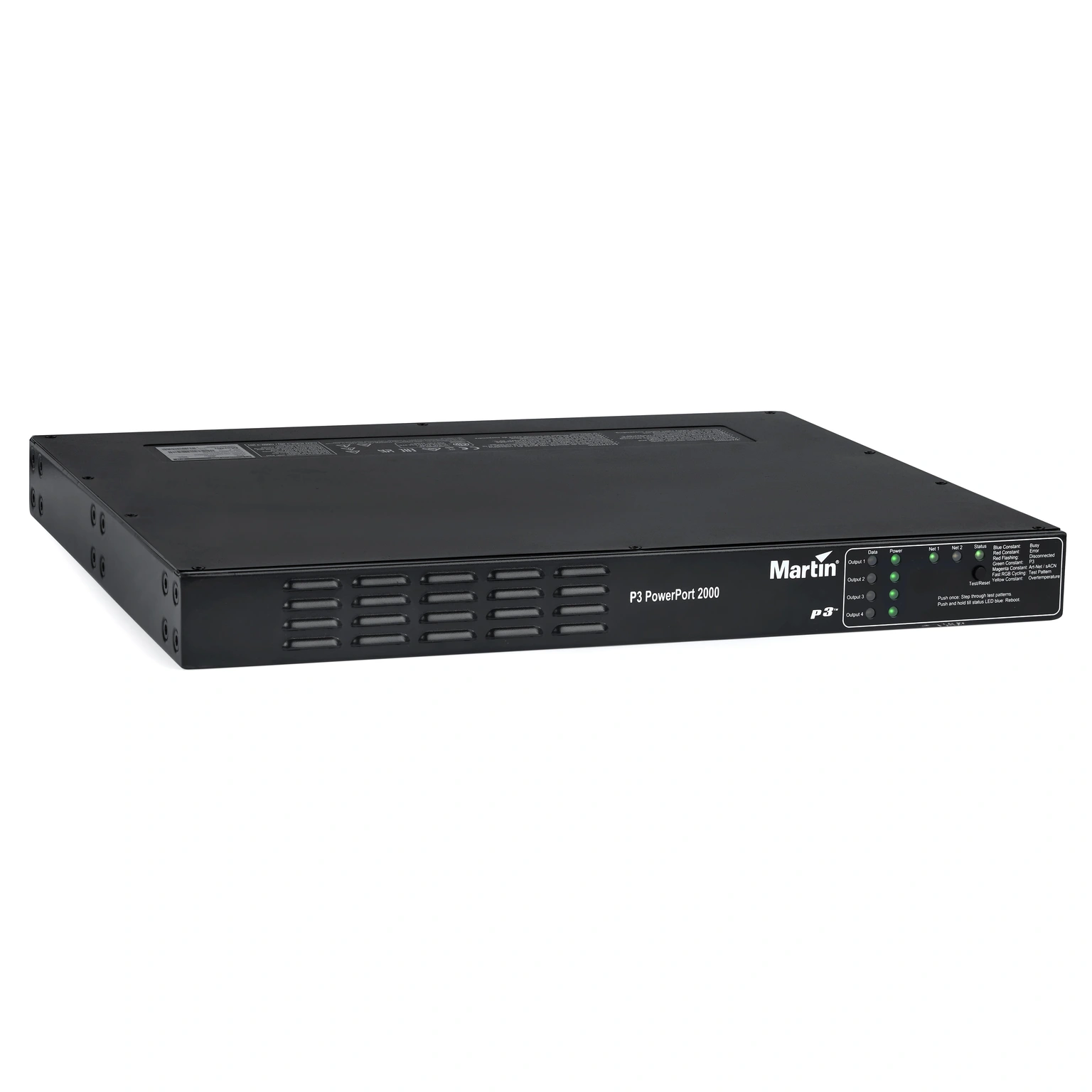

Indoor Power+Data Unit für Martin Creative LED Fixtures Der Martin P3 PowerPort 2000 liefert nahtlose Strom- und Datenversorgung für die Creative-LED-Leuchten von Martin und ist für Indoor-Installationen sowie Mietanwendungen geeignet. Er kombiniert eine stabile Stromversorgung mit einer schnellen, leistungsstarken Datenverteilung und erleichtert so die Installation der Leuchten. Das Gehäuse ermöglicht die Montage in Racks, an Traversen oder an Wänden und bietet maximale Flexibilität. Um Designern und Integratoren grösstmögliche Flexibilität zu bieten, kann das Gerät mit branchenüblichen Protokollen wie Art-Net, sACN sowie dem preisgekrönten P3-Steuerprotokoll von Martin betrieben werden. Es erfordert keine lokale Konfiguration oder Einrichtung, was eine einfache Inbetriebnahme ermöglicht. Stromversorgungen können in grösserer Entfernung von den Leuchten positioniert werden, längere Kabel werden unterstützt, und mehr Leuchten können pro Daisy-Chain verbunden werden. Der integrierte Netzwerkschalter macht zusätzliche externe Switches überflüssig, und die Steuerung der Leistungsbegrenzung erhöht die Anzahl der Leuchten pro Daisy-Chain bei gleichzeitiger Implementierung von Energiesparmassnahmen. Der P3 PowerPort 2000 ist eine robuste und zuverlässige Lösung. Er schützt alle Ein- und Ausgänge vor Überlast und Überspannungen, und die integrierte Fail-Safe-Bypass-Technologie verhindert, dass ein einzelner Geräteausfall das gesamte Netzwerk beeinträchtigt. Darüber hinaus liefert er Strom und Daten über ein einziges Kabel an die Leuchten. Lokale Status-LEDs und eine Testtaste ermöglichen eine einfache Diagnose, ohne dass jemand direkt am Controller oder Computer sein muss. Alle Creative-LED-Leuchten, die mit P3 PowerPort kompatibel sind, können mit dem P3 PowerPort 2000 betrieben werden, selbst innerhalb derselben Daisy-Chain. EIGENSCHAFTEN Strom- und Datenversorgungseinheit für alle Martin Creative-LED-Leuchten (nur für den Innenbereich) Geeignet für Miet- und Installationsanwendungen Verfügt über 4 Strom- und Datenausgänge für den Anschluss von Leuchten Integrierter Netzwerkschalter für einfache Daisy-Chaining Status-LEDs für Echtzeit-Feedback Lokale Testtaste für einfache Diagnosen Eingebaute Leistungssteuerung ermöglicht mehr Leuchten pro Daisy-Chain, wenn keine volle Leistung benötigt wird   SPEZIFIKATIONEN Breite: 482.6 mm (19.0") Höhe: 44.45 mm (1.75") (1U Rackmontage) Tiefe: 375.0 mm Gewicht: 6.8 kg STEUERUNG UND PROGRAMMIERUNG Steuerprotokolle: P3, sACN, Art-Net und RDM über Art-Net Protokoll-Erkennung: Automatisch Einstellungen und Feedback: P3 oder RDM über Art-Net Geräte-ID: Benutzerdefinierbare ID-Nummer Art-Net-Kompatibilität: Versionen 1, 2, 3 und 4; inkl. RDM über Art-Net sACN-Kompatibilität: ANSI E1.31 - 2018 Martin P3-Kompatibilität: P3 System Controller Software 6.1.0 oder neuer Ethernet-Transceiver IN: 100/1000Mbit (mit Fail-Safe-Bypass zu Ethernet THRU) Ethernet-Transceiver THRU: 100/1000Mbit (mit Fail-Safe-Bypass zu Ethernet IN) Ethernet-Transceiver OUT 1-4: 100Mbit Firmware-Update: Über Ethernet mit Martin Companion oder P3 System Controller KONTROLL-/BENUTZERINTERFACE FRONTPANEL Power Out Status 1-4: 4x grüne LED Ethernet Out Status 1-4: 4x gelbe LED Ethernet In/Thru Status 1-2: 2x grüne und gelbe LED Gerätestatus: 1x RGB-LED Gerätetest und Reset: Testmuster-Aktivierung und Geräte-Reset über Taster KONSTRUKTION Farbe: Mattschwarz Gehäusematerial: Stahl/Aluminium Schutzklasse: IP 20 INSTALLATION Orientierung: Beliebig Rackmontage: Mitgelieferte Rack-Montagehalterungen Wandmontage: Mitgelieferte Rack-Montagehalterungen Traversenmontage: Horizontal, mit Halbkupplungen an den Rack-Montagehalterungen Standort: Innenräume oder wettergeschützt im Aussenbereich ANSCHLÜSSE Stromversorgung: Neutrik powerCON TRUE1 Ethernet In/Thru: 2x Neutrik etherCON DC-Strom- und Netzausgang: 4x DCE-Hybridanschluss (7-polig) Alle Anschlüsse sind hot-plugging-kompatibel KOMPATIBLE PRODUKTE VDO Sceptron XB Exterior Dot-1 Pro (über Exterior DC-Feeder) Exterior Dot-4 Pro (über Exterior DC-Feeder) Exterior Dot-9 Pro (über Exterior DC-Feeder) Exterior Dot-HP Pro MITGELIEFERTE TEILE 1x Mehrsprachiges Sicherheits- und Installationshandbuch 1x Sicherheitskabel-Befestigungsöse inkl. Schrauben 2x Rack-Montagehalterungen (für Rack-, Wand- und Klemmbefestigung) inkl. Schrauben

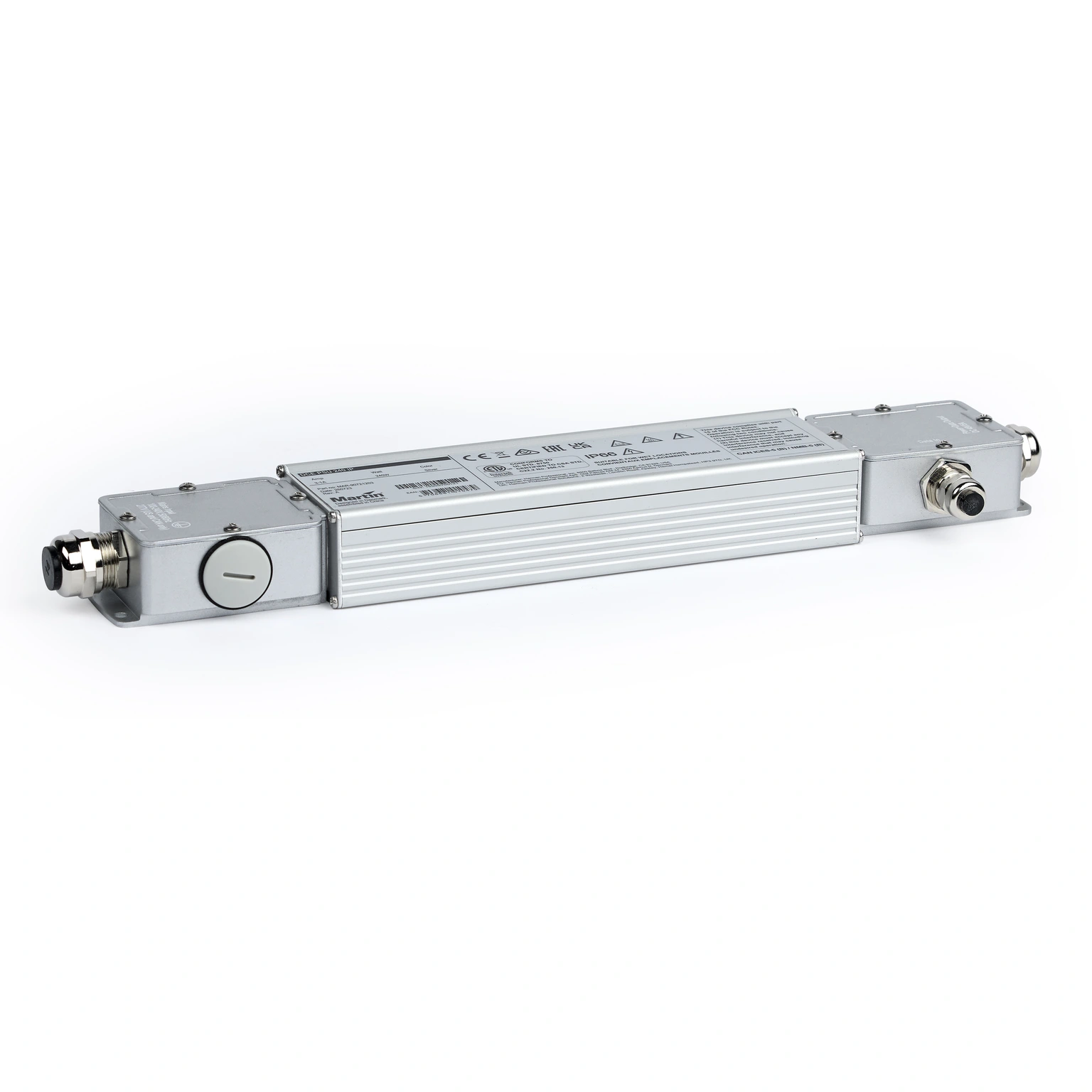

 Das Martin DCE PSU 240 IP ist ein externes Netzgerät für den Innen- und Aussenbereich, das Martin Creative LED-Scheinwerfer mit 48 VDC Strom und Daten versorgen kann und ideal für Installationsanwendungen ist. Es bietet eine einfache Alternative zu den P3 PowerPort-Lösungen. Es verfügt über ein robustes Gehäuse aus stranggepresstem Aluminium, einen automatischen Spannungseingang von 100-277 VAC und einen vollständigen Schutz mit automatischer Wiederherstellung. Er verfügt über einen Netzspannungseingang, einen Ethernet-Dateneingang und einen Strom- und Datenausgang für den Anschluss von Geräten. Es ist mit internen Verdrahtungsklemmen ausgestattet, um die Anpassung der Kabellängen vor Ort zu erleichtern, und kann an der Wand montiert werden. Merkmale Einfaches Innen-/Aussen-Netzteil für die Installation von Martin Creative LED-Scheinwerfern Ideal für Installationsanwendungen Verfügt über 1 Strom- und Datenausgang für den Anschluss von Scheinwerfern Ausgestattet mit internen Verdrahtungsklemmen, um die Anpassung der Kabellängen vor Ort zu erleichtern Kann an der Wand montiert werden Schutzart IP66 Allgemeine Anwendungen Martin P3 PowerPort-Lösungen sind ideal für Systemintegratoren, die ein System mit Martin Creative LED-Scheinwerfern aufbauen, für Verleihfirmen, die eine Flotte von Scheinwerfern und unterstützender Infrastruktur für eine Vielzahl von Anwendungen aufbauen, und für Installationskunden, die ihre Scheinwerfer-Installation mit der erforderlichen unterstützenden Infrastruktur ergänzen.
