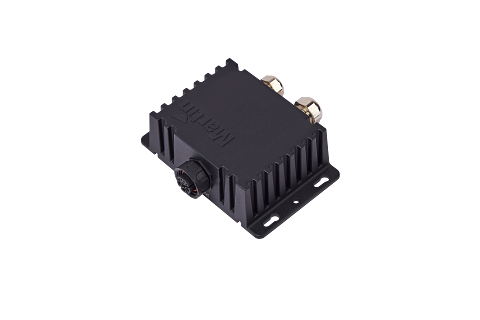

Junction Box - Power and DMX to PD
JUNCTION BOX POWER DMX TO PD
Die Junction Box Power DMX to PD ermöglicht eine einfache und sichere Installation von Strom- und Datenleitungen für Martin Exterior Linear Pro, Exterior Wash Pro und Exterior Projection Pro Geräte. Sie verfügt über ein robustes Aluminiumgehäuse. Interne Anschlussklemmen erleichtern die Anpassung der Kabellängen vor Ort. Die Montage ist in jeder Position möglich. Der PD-Hybridkabelausgang ist direkt kompatibel mit Exterior Linear Pro Geräten. Die Junction Box ist ausserdem kompatibel mit Exterior Wash Pro und Exterior Projection Pro Geräten, die mit PD-Hybridkabeln ausgestattet sind.
MERKMALE• Einfache und sichere Installation von Strom- und Datenkabeln• Interne federbelastete Anschlussklemmen• Chassis-montierter PD-Hybrid-Ausgangsstecker• Flanschhalterungen für einfache Montage• Vollständig wetterfestes IP66-Gehäuse• Kompatibel mit Exterior Linear Pro, Exterior Wash Pro und Exterior Projection Pro
SPEZIFIKATIONEN PHYSISCHE DATEN• Länge: 124 mm• Breite: 112 mm• Höhe: 40 mm• Gewicht: 0.42 kg
KONSTRUKTION• Gehäuse: Aluminiumguss• Oberfläche: Harteloxiert, schwarz• Schutzklasse: IP66• Schlagfestigkeit: IK08• Korrosionsbeständigkeit: C5 (sehr hohe Korrosivität / Marine, ISO 12944)• Vibrationsbeständigkeit: 1.0 g Sinus (IEC 60068-2-6), 0.7 g RMS Zufall (IEC 60068-2-64), 3.0 g (ANSI C136-31)
INSTALLATION• Ausrichtung: Beliebig
ANSCHLÜSSE• Stromeingang: IP68-Kabelverschraubung M20 (für Kabeldurchmesser 8 mm - 10 mm)• Stromanschluss: Klemmen für Strom in separatem Fach• Dateneingang: IP68-Kabelverschraubung M16 (für Kabeldurchmesser 5 mm - 7 mm)• Datenanschluss: Klemmen für Daten in separatem Fach• Ausgang: Hybrid-PD (Power + Data) Buchse
THERMISCHE DATEN• Maximale Umgebungstemperatur (Ta max.): 45° C• Minimale Umgebungstemperatur (Ta min.): -30° C

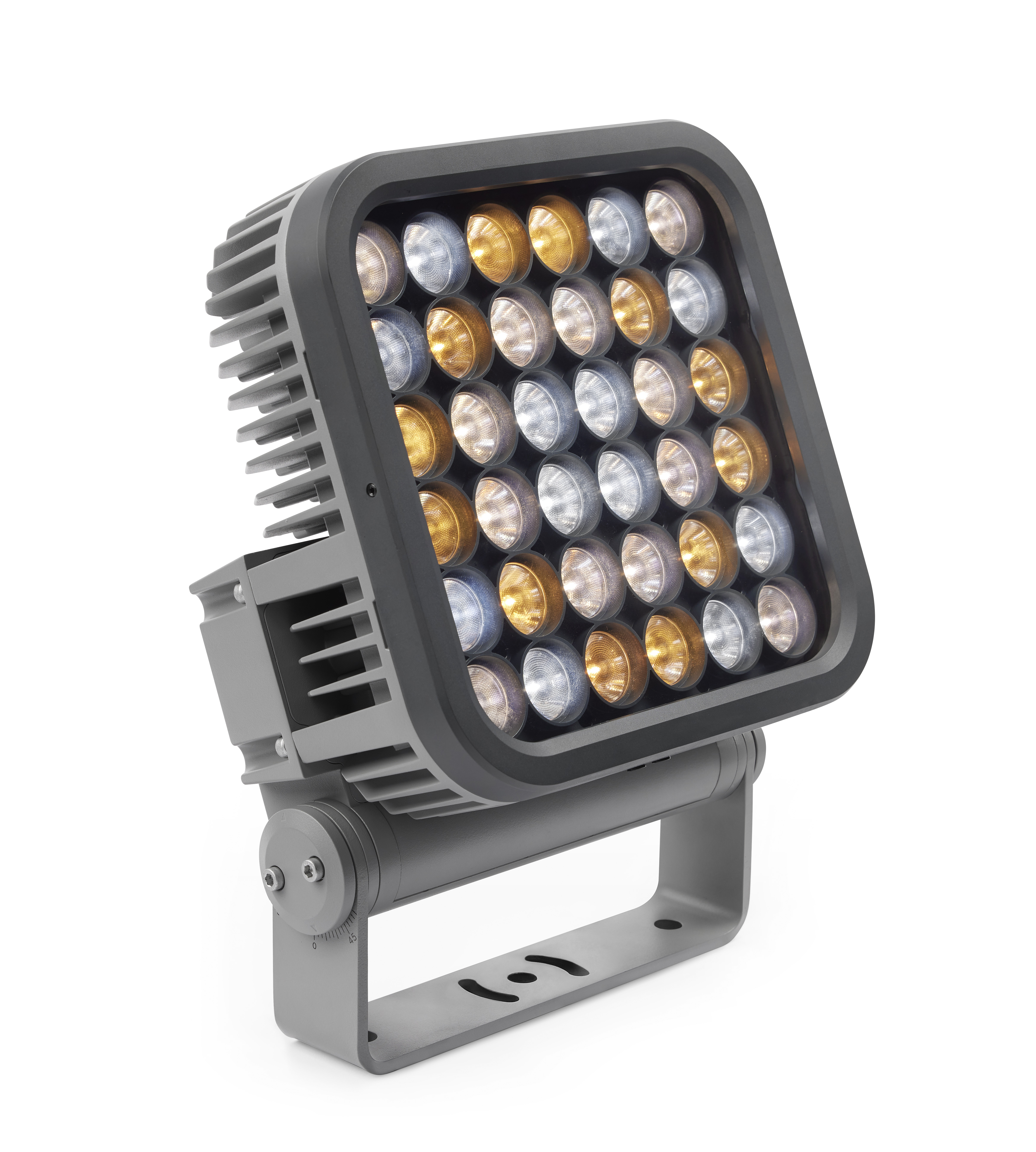

Martin Professional Exterior Wash Pro L CTC, Grau
Für den Aussenbereich geeignetes Washlight mit Farbtemparaturregelung
Der Martin Exterior Wash Pro L CTC ist ein hochwertiger, wetterfester LED-Scheinwerfer, der speziell für die Aussenbeleuchtung entwickelt wurde. Dieses Produkt bietet eine aussergewöhnliche Lichtleistung und Flexibilität, konzipiert für die Beleuchtung grösserer Strukturen und Gebäudefassaden..
Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet diese Leuchte eine konfigurierbare Strahlsteuerung.
Exterior Wash Pro L CTC bietet eine spezielle Farbtemperatursteuerung von 2400K - 6500K. Dieser Scheinwerfer wurde für permanente Ausseninstallationen entwickelt, hat eine 5-Jahres-Garantie und erfüllt strenge Umweltstandards.
Funktionen
Logische Familie mit vier Grössen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Erweiterte Farbtemperaturregelung von 2400K - 6500K
Mehr als 60 lm/W Lichtausbeute
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionaler Blendschutz
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 165 mm (6.49 inch)
Breite: 275 mm (10.83 in.)
Höhe: 370 mm (14.57 in.)
Gewicht: 12.4 kg (27.3 lbs)
Dynamische Effekte
Intensität: 0 - 100 %.
Farbtemperatursteuerung: 2400K - 6500K
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 3/3 (Standard/Basic)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 12 x 2400K, 12 x 4000K, 12 x 6500K Weisse LEDs
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Cree
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 7°
Enge Mikrolinse: 9°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 60°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 2400K - 6500K (Standard 4000K)
Lichtleistung*:
2400K: 4900 lm
4000K: 10500 lm
6500K: 6500 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiss RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabelende mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit Endstück
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Überspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 0,35 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V
Leistungsaufnahme
Maximal: 150 W (Reduzierter Modus 120 W)
Leerlauf: 3.5 W
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 119 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 65 lm/W
LWR: 500 lm/kg (277 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend
Bestellinformationen - Zubehör
Mikrolinse Pro L - Narrow: P/N MAR-90590036
Mikrolinse Pro L - Medium: P/N MAR-90590037
Mikrolinse Pro L - Wide: P/N MAR-90590038
Mikrolinse Pro L - Very Wide: P/N MAR-90590039
Mikrolinse Pro L - Asymmetric: P/N MAR-90590040
Baffle Snoot Pro L CTC: P/N MAR-90590023
Exterior Wash Pro Multitool: P/N MAR-90590025
Hybrid-PD-Kabelschwanz In/Out 0,5 m, schwarz: P/N MAR-91700020
Befestigungsplatte für Safety: P/N MAR-90590050

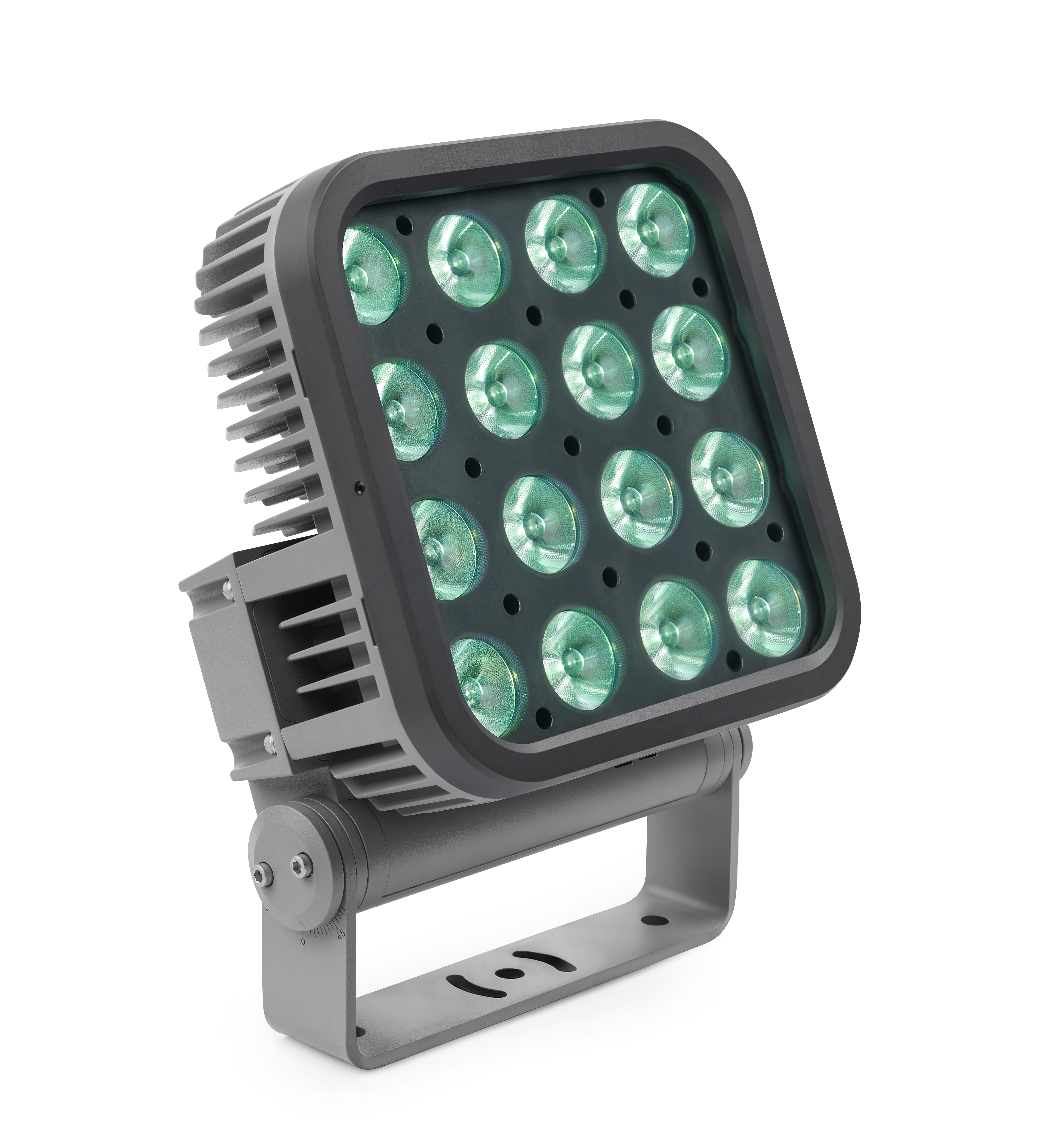

Martin Professional Exterior Wash Pro L QUAD, Grau
Für den Aussenbereich geeignetes QUAD-Color Washlight mit kreativer Steuerung
Der Exterior Wash Pro L QUAD ist eine logische, benutzerfreundliche und vielseitige Beleuchtungslösung, die für die Beleuchtung mittelgroßer Strukturen und Gebäudefassaden entwickelt wurde. Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet dieser Scheinwerfer eine konfigurierbare Strahlsteuerung. Der Exterior Wash Pro L QUAD bietet eine unvergleichliche Farbleistung. Die werksseitige Farbkalibrierung sorgt für eine hervorragende Farbkonsistenz und bietet einen speziellen Farbtemperatur-Steuerkanal, der von 1000K bis 12.500K reicht und der Schwarzkörperkurve genau folgt. Die integrierte Farbverstärkungstechnologie, die ein intelligentes Verhältnis zwischen LED-Kapazität und Netzteilkapazität umfasst, sorgt für gesättigte und gemischte Farben, die bis zu dreimal heller sind als bei früheren Modellen. Die für permanente Außeninstallationen konzipierte Leuchte ist mit einer 5-Jahres-Garantie ausgestattet und erfüllt strenge Umweltstandards.
Merkmale
Logische Familie mit vier Größen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Hervorragende Farbkonsistenz durch werkseitige Kalibrierung
Farbverstärkung für helle gesättigte und gemischte Farben
Dedizierter Kanal zur Steuerung der Farbtemperatur
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionale Ablenkungsblende
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 165mm (5.98 inch.)
Breite: 275mm (7.91 in.)
Höhe: 370 mm (11.93 in.)
Gewicht: 12.3 kg (16.1 lbs)
Dynamische Effekte
Intensität: 0 - 100 %.
Farbmischung: RGB + CTC (Farbtemperatursteuerung)
Farbtemperatursteuerung: 1000 K - 12500K in 50K-Schritten)
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 6/3/7/4 (Standard/Basic/Extended/Raw)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 16 x leistungsstarke RGBW-LEDs
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Osram
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 8°
Enge Mikrolinse: 11°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 50°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 1000K - 12500K (Standard 4000K)
Lichtleistung*:
Voll: 7100 lm
Rot: 2280 lm
Grün: 4550 lm
Blau: 1870 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiß RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabel mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit offenem Ende
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Überspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 1.5 A @100 V, 1.25 A @120 V, 0.65 A @230 V, 054 A @277 V
Leistungsaufnahme
Maximal: 150 W (Reduzierter Modus 60 W)*
Leerlauf: 3.5 W*
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 256 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 43 lm/W
LWR: 516lm/kg (154 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend

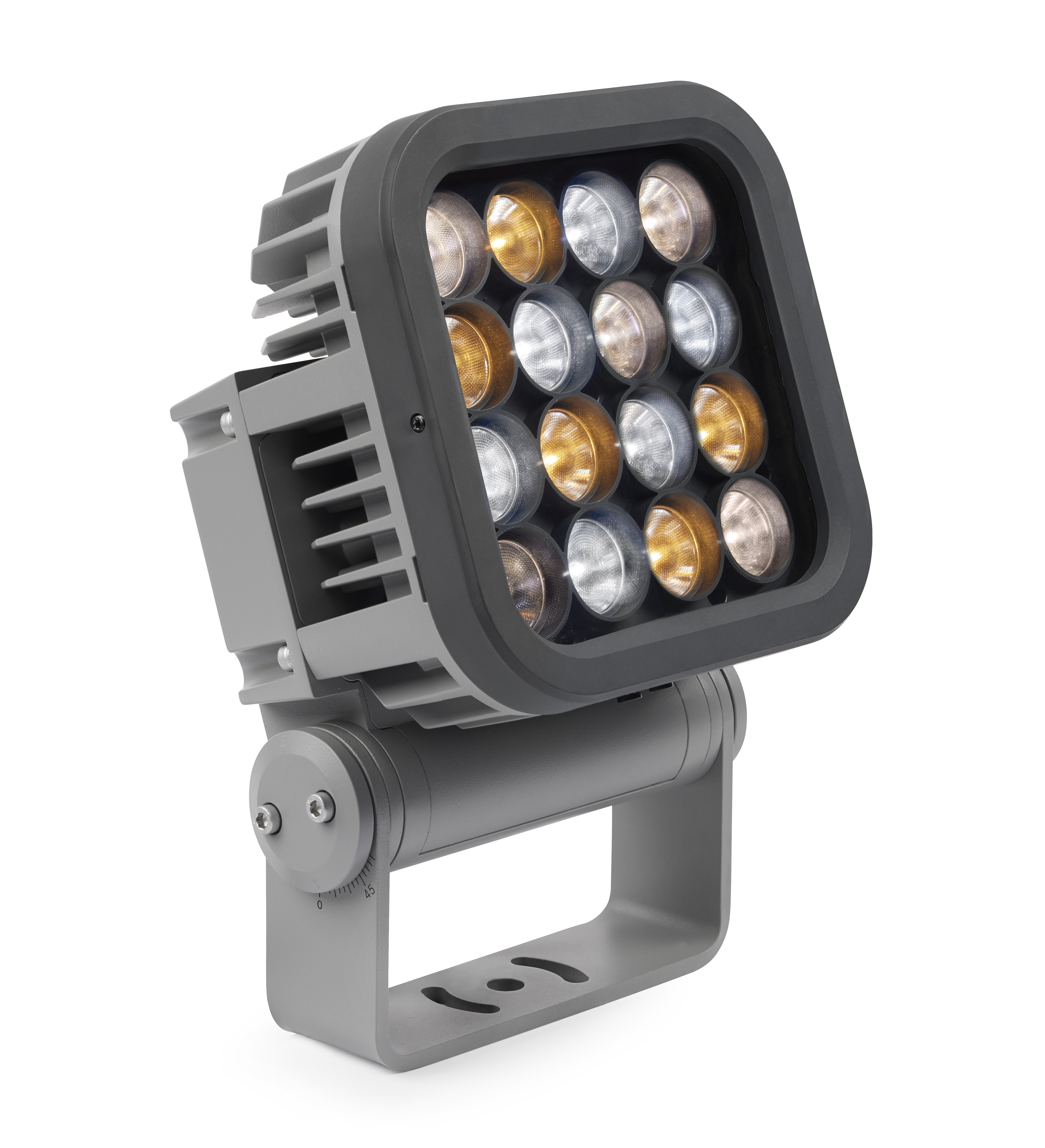

Martin Professional Exterior Wash Pro M CTC, Grau
Für den Aussenbereich geeignetes Washlight mit Farbtemparaturregelung
Der Martin Exterior Wash Pro M CTC ist ein hochwertiger, wetterfester LED-Scheinwerfer, der speziell für die Aussenbeleuchtung entwickelt wurde. Dieses Produkt bietet eine aussergewöhnliche Lichtleistung und Flexibilitätt, konzipiert für die Beleuchtung grösserer Strukturen und Gebäudefassaden..
Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet diese Leuchte eine konfigurierbare Strahlsteuerung.
Exterior Wash Pro M CTC bietet eine spezielle Farbtemperatursteuerung von 2400K - 6500K. Dieser Scheinwerfer wurde für permanente Ausseninstallationen entwickelt, hat eine 5-Jahres-Garantie und erfüllt strenge Umweltstandards.
Funktionen
Logische Familie mit vier Grössen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Erweiterte Farbtemperaturregelung von 2400K - 6500K
Mehr als 60 lm/W Lichtausbeute
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionaler Blendschutz
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 152mm
Breite: 201 mm
Höhe: 303 mm
Gewicht: 7.3 kg
Dynamische Effekte
Intensität: 0 - 100 %.
Farbtemperatursteuerung: 2400K - 6500K
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 3/3 (Standard/Basic)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 5 x 2400K, 5 x 4000K, 6 x 6500K Weisse LEDs
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Cree
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 7°
Enge Mikrolinse: 9°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 60°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 2400K - 6500K (Standard 4000K)
Lichtleistung*:
2400K: 2000 lm
4000K: 4600 lm
6500K: 3600 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiss RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabelende mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit Endstück
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Ãœberspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 0,35 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V
Leistungsaufnahme
Maximal: 75 W Leerlauf: 2W
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 119 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 63 lm/W
LWR: 603lm/kg (277 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend

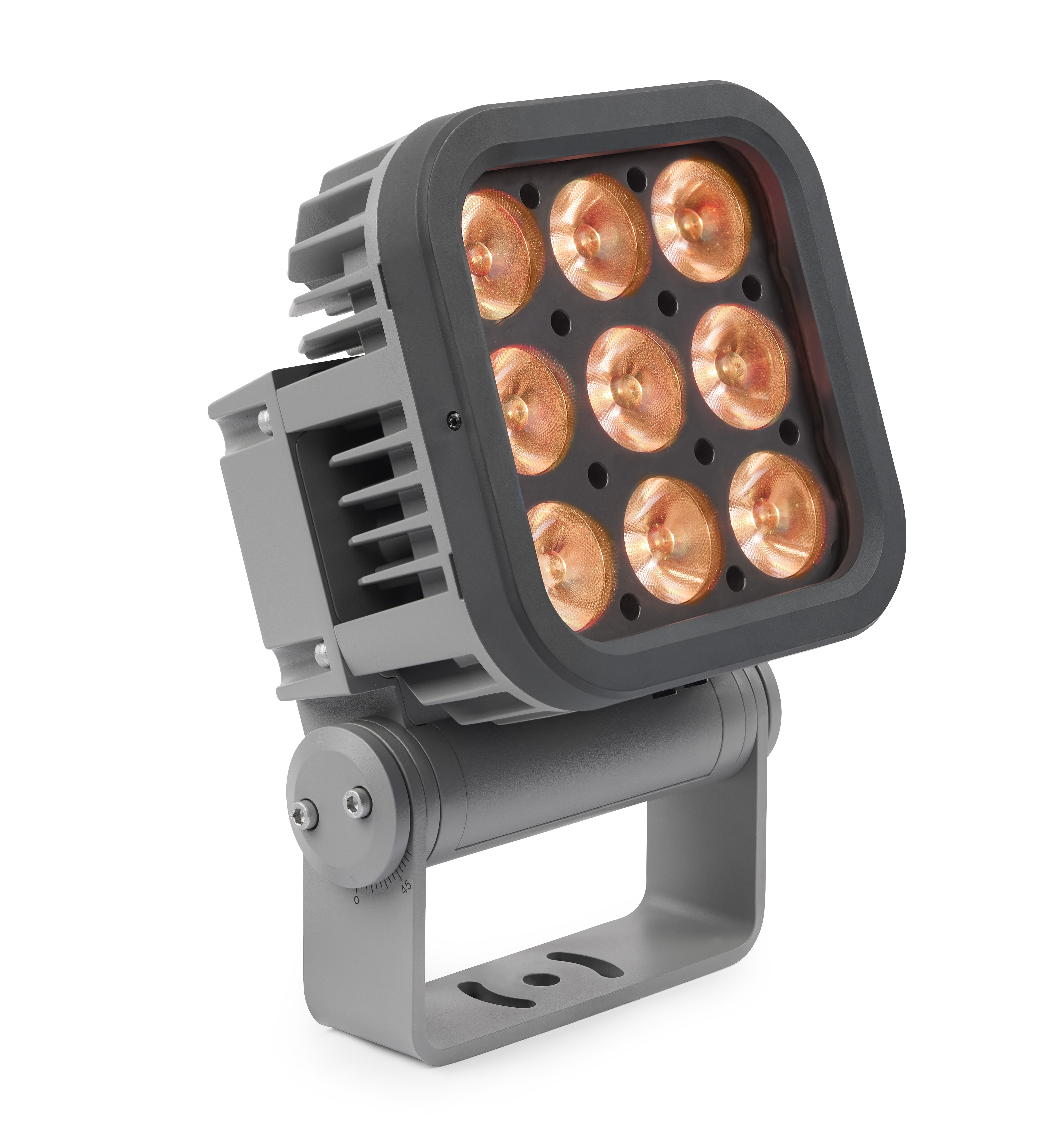

Martin Professional Exterior Wash Pro M QUAD, Grau
Für den Aussenbereich geeignetes QUAD-Color Washlight mit kreativer Steuerung
Der Exterior Wash Pro M QUAD ist eine logische, benutzerfreundliche und vielseitige Beleuchtungslösung, die für die Beleuchtung mittelgroßer Strukturen und Gebäudefassaden entwickelt wurde. Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet dieser Scheinwerfer eine konfigurierbare Strahlsteuerung. Der Exterior Wash Pro M QUAD bietet eine unvergleichliche Farbleistung. Die werksseitige Farbkalibrierung sorgt für eine hervorragende Farbkonsistenz und bietet einen speziellen Farbtemperatur-Steuerkanal, der von 1000K bis 12.500K reicht und der Schwarzkörperkurve genau folgt. Die integrierte Farbverstärkungstechnologie, die ein intelligentes Verhältnis zwischen LED-Kapazität und Netzteilkapazität umfasst, sorgt für gesättigte und gemischte Farben, die bis zu dreimal heller sind als bei früheren Modellen. Die für permanente Außeninstallationen konzipierte Leuchte ist mit einer 5-Jahres-Garantie ausgestattet und erfüllt strenge Umweltstandards.
Merkmale
Logische Familie mit vier Größen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Hervorragende Farbkonsistenz durch werkseitige Kalibrierung
Farbverstärkung für helle gesättigte und gemischte Farben
Dedizierter Kanal zur Steuerung der Farbtemperatur
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionale Ablenkungsblende
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 152 mm (5.98 inch.)
Breite: 201 mm (7.91 in.)
Höhe: 303 mm (11.93 in.)
Gewicht: 7.3 kg (16.1 lbs)
Dynamische Effekte
Intensität: 0 - 100 %.
Farbmischung: RGB + CTC (Farbtemperatursteuerung)
Farbtemperatursteuerung: 1000 K - 12500K in 50K-Schritten)
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 6/3/7/4 (Standard/Basic/Extended/Raw)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 9 x leistungsstarke RGBW-LEDs
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Osram
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 8°
Enge Mikrolinse: 11°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 50°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 1000K - 12500K (Standard 4000K)
Lichtleistung*:
Voll: 3700 lm
Rot: 1260 lm
Grün: 2490 lm
Blau: 940 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiß RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabel mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit offenem Ende
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Überspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 0.75 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V
Leistungsaufnahme
Maximal: 75 W (Reduzierter Modus 60 W)*
Leerlauf: 2.5 W*
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 256 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 43 lm/W
LWR: 340 lm/kg (154 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend

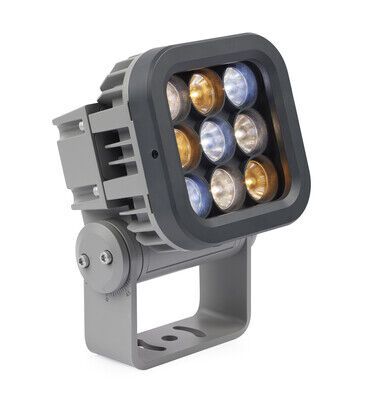

Martin Professional Exterior Wash Pro S CTC, Grau
Für den Aussenbereich geeignetes Washlight mit Farbtemparaturregelung
Der Martin Exterior Wash Pro S CTC ist ein hochwertiger, wetterfester LED-Scheinwerfer, der speziell für die Aussenbeleuchtung entwickelt wurde. Dieses Produkt bietet eine aussergewöhnliche Lichtleistung und Flexibilität, ideal für die kreative Gestaltung von Aussenbereichen.
Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet diese Leuchte eine konfigurierbare Strahlsteuerung.
Exterior Wash Pro S CTC bietet eine spezielle Farbtemperatursteuerung von 2400K - 6500K. Dieser Scheinwerfer wurde für permanente Ausseninstallationen entwickelt, hat eine 5-Jahres-Garantie und erfüllt strenge Umweltstandards.
Funktionen
Logische Familie mit vier Grössen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Erweiterte Farbtemperaturregelung von 2400K - 6500K
Mehr als 60 lm/W Lichtausbeute
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionaler Blendschutz
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 141 mm (5,55 Zoll.)
Breite: 155 mm (6,10 Zoll.)
Höhe: 236 mm (9,29 Zoll.)
Gewicht: 4,4 kg (9,7 lbs)
Dynamische Effekte
Intensität: 0 - 100 %.
Farbtemperatursteuerung: 2400K - 6500K
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 3/3 (Standard/Basic)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 3 x 2400K, 3 x 4000K, 3 x 6500K Weisse LEDs
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Cree
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 7°
Enge Mikrolinse: 9°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 60°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 2400K - 6500K (Standard 4000K)
Lichtleistung*:
2400K: 1100 lm
4000K: 2200 lm
6500K: 1700 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiss RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabelende mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit Endstück
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Überspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 0,35 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V
Leistungsaufnahme
Maximal: 35 W (Reduzierter Modus 28 W)
Leerlauf: 2,0 W
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 119 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 65 lm/W
LWR: 500 lm/kg (277 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend
Bestellinformationen - Zubehör
Mikrolinse Pro S - Schmal: P/N MAR-90590026
Mikrolinse Pro S - Mittel: P/N MAR-90590027
Mikrolinse Pro S - Weit: P/N MAR-90590028
Mikrolinse Pro S - Sehr weit: P/N MAR-90590029
Mikrolinse Pro S - Asymmetrisch: P/N MAR-90590030
Baffle Snoot Pro S CTC: P/N MAR-90590021
Exterior Wash Pro Multitool: P/N MAR-90590025
Hybrid-PD-Kabelschwanz In/Out 0,5 m, schwarz: P/N MAR-91700020
Befestigungsplatte für Safety: P/N MAR-90590050

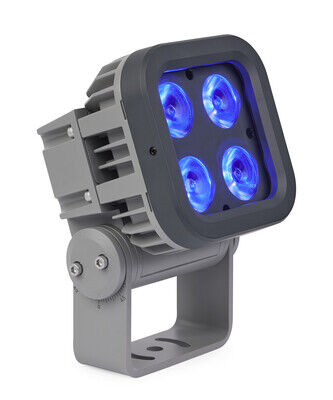

Martin Professional Exterior Wash Pro S QUAD, Grau
Für den Aussenbereich geeignetes QUAD-Color Washlight mit kreativer Steuerung
Der Exterior Wash Pro S QUAD ist eine logische, benutzerfreundliche und vielseitige Beleuchtungslösung, die für die Beleuchtung mittelgroßer Strukturen und Gebäudefassaden entwickelt wurde. Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet dieser Scheinwerfer eine konfigurierbare Strahlsteuerung. Der Exterior Wash Pro S QUAD bietet eine unvergleichliche Farbleistung. Die werksseitige Farbkalibrierung sorgt für eine hervorragende Farbkonsistenz und bietet einen speziellen Farbtemperatur-Steuerkanal, der von 1000K bis 12.500K reicht und der Schwarzkörperkurve genau folgt. Die integrierte Farbverstärkungstechnologie, die ein intelligentes Verhältnis zwischen LED-Kapazität und Netzteilkapazität umfasst, sorgt für gesättigte und gemischte Farben, die bis zu dreimal heller sind als bei früheren Modellen. Die für permanente Ausseninstallationen konzipierte Leuchte ist mit einer 5-Jahres-Garantie ausgestattet und erfüllt strenge Umweltstandards.
Merkmale
Logische Familie mit vier Größen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Hervorragende Farbkonsistenz durch werkseitige Kalibrierung
Farbverstärkung für helle gesättigte und gemischte Farben
Dedizierter Kanal zur Steuerung der Farbtemperatur
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionale Ablenkungsblende
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 141 mm (5,55 Zoll.)
Breite: 155 mm (6,10 Zoll.)
Höhe: 236 mm (9,29 Zoll.)
Gewicht: 4,4 kg (9,7 lbs)
Dynamische Effekte
Intensität: 0 - 100 %.
Farbtemperatursteuerung: 1000 - 12500 K
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 3/3 (Standard/Basic)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 4 High Power LED RGBW
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Cree
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 8°
Enge Mikrolinse: 11°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 60°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 1000K - 12500K (Standard 4000K)
Lichtleistung*:
Voll: 1800 lm
Rot: 620 lm
Grün: 1320 lmBlau: 470 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiss RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabelende mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit Endstück
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Überspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 0,35 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V
Leistungsaufnahme
Maximal: 35 W (Reduzierter Modus 28 W)
Leerlauf: 2,0 W
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 119 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 65 lm/W
LWR: 500 lm/kg (277 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend
Martin Professional Exterior Wash Pro XL CTC, Grau
Für den Aussenbereich geeignetes Washlight mit Farbtemparaturregelung
Der Martin Exterior Wash Pro XL CTC ist ein hochwertiger, wetterfester LED-Scheinwerfer, der speziell für die Aussenbeleuchtung entwickelt wurde. Dieses Produkt bietet eine aussergewöhnliche Lichtleistung und Flexibilität, konzipiert für die Beleuchtung grosser Strukturen und Gebäudefassaden..
Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet diese Leuchte eine konfigurierbare Strahlsteuerung.
Exterior Wash Pro XL CTC bietet eine spezielle Farbtemperatursteuerung von 2400K - 6500K. Dieser Scheinwerfer wurde für permanente Ausseninstallationen entwickelt, hat eine 5-Jahres-Garantie und erfüllt strenge Umweltstandards.
Funktionen
Logische Familie mit vier Grössen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Erweiterte Farbtemperaturregelung von 2400K - 6500K
Mehr als 60 lm/W Lichtausbeute
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionaler Blendschutz
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 175 mm (6.89 inch.)
Breite: 351 mm (13.82 in.)
Höhe: 438 mm (11.93 in.)
Gewicht: 17.7 kg (39.0 lbs)
Dynamische Effekte
Intensität: 0 - 100 %.
Farbtemperatursteuerung: 2400K - 6500K
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 3/3 (Standard/Basic)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 21 x 2400K, 21 x 4000K, 21 x 6500K Weisse LEDs
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Cree
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 7°
Enge Mikrolinse: 9°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 60°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 2400K - 6500K (Standard 4000K)
Lichtleistung*:
2400K: 8200 lm
4000K: 17000 lm
6500K: 13000 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiss RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabelende mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit Endstück
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Überspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 0,35 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V
Leistungsaufnahme
Maximal: 250 W (Reduzierter Modus 200 W)
Leerlauf: 4.0 W
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 119 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 65 lm/W
LWR: 500 lm/kg (277 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend
Bestellinformationen - Zubehör
Mikrolinse Pro XL - Narrow: P/N MAR-90590041
Mikrolinse Pro XL - Medium: P/N MAR-90590042
Mikrolinse Pro XL - Wide: P/N MAR-90590043
Mikrolinse Pro XL - Very Wide: P/N MAR-90590044
Mikrolinse Pro L - XL - Asymmetric: P/N MAR-90590045
Baffle Snoot Pro XL CTC: P/N MAR-90590024
Exterior Wash Pro Multitool: P/N MAR-90590025
Hybrid-PD-Kabelschwanz In/Out 0,5 m, schwarz: P/N MAR-91700020
Befestigungsplatte für Safety: P/N MAR-90590050
Martin Professional Exterior Wash Pro XL QUAD, Grau
Für den Aussenbereich geeignetes QUAD-Color Washlight mit kreativer Steuerung
Der Exterior Wash Pro XL QUAD ist eine logische, benutzerfreundliche und vielseitige Beleuchtungslösung, die für die Beleuchtung von großen Strukturen und Gebäudefassaden entwickelt wurde. Ausgestattet mit externen Mikrolinsen und einem optionalen Baffle Snoot, bietet dieser Scheinwerfer eine konfigurierbare Strahlsteuerung. Der Exterior Wash Pro XL QUAD bietet eine unvergleichliche Farbleistung. Die werksseitige Farbkalibrierung sorgt für eine hervorragende Farbkonsistenz und bietet einen speziellen Farbtemperaturregelungskanal, der von 1000K bis 12.500K reicht und präzise der Schwarzkörperkurve folgt. Die integrierte Farbverstärkungstechnologie, die ein intelligentes Verhältnis zwischen LED-Kapazität und Netzteilkapazität umfasst, sorgt für gesättigte und gemischte Farben, die bis zu dreimal heller sind als bei früheren Modellen. Die für permanente Außeninstallationen konzipierte Leuchte ist mit einer 5-Jahres-Garantie ausgestattet und erfüllt strenge Umweltstandards.
Merkmale
Logische Familie mit vier Größen und Lumenpaketen (S, M, L, XL)
Kompaktes und schlankes Design
Hervorragende Farbkonsistenz durch werkseitige Kalibrierung
Farbverstärkung für helle gesättigte und gemischte Farben
Dedizierter Kanal zur Steuerung der Farbtemperatur
Enger Abstrahlwinkel durch leistungsstarke RGBW-LEDs
Optionale Ablenkungsblende
Extern montierte Mikrolinsen-Diffusoren
RDM- und DMX-Steuerung
Lokale Diagnose und Fokussierung über Magnetsensor
Strom- und DMX IN/OUT-Kabel vormontiert
Optionale Hybrid IN/Out Kabellösung
Vollständig wetterfestes Gehäuse (IP66, IK08 und C-5 High corrosion rating)
Auslieferung in FSC-zertifizierter Kartonage
5 Jahre Garantie
Eigenschaften
Physikalische Daten
Länge: 175 mm (6.89 inch.)
Breite: 351 mm (13.82 in.)
Höhe: 438 mm (11.93 in.)
Gewicht: 17.7 kg (39.0 lbs)
Dynamische Effekte
Intensität: 0 - 100 %.
Farbmischung: RGB + CTC (Farbtemperatursteuerung)
Farbtemperatursteuerung: 1000 K - 12500K in 50K-Schritten)
Steuerung und Programmierung
Steuersysteme: DMX, RDM
Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe
Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität
DMX-Kanäle: 6/3/7/4 (Standard/Basic/Extended/Raw)
DMX-Konformität: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
DMX/RDM-Transceiver: Galvanisch isoliert RS-485
Firmware-Update: Serieller Upload über DMX-Link
Optik
Lichtquelle: 25 x leistungsstarke RGBW-LEDs
Minimale LED-Lebensdauer: 100 000 Stunden (bis > 70% Lichtleistung)*
LED-Hersteller: Osram
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full-Gamut-Farbkalibrierung (1 Schritt MacAdam-Ellipse)
*Wert ermittelt unter den Testbedingungen des Herstellers bei Ta = 25° C
Optionen für den Abstrahlwinkel
Natürlicher Abstrahlwinkel: 8°
Enge Mikrolinse: 11°
Mittlere Mikrolinse: 15°
Breite Mikrolinse: 30°
Sehr breite Mikrolinse: 50°
Asymmetrische Mikrolinse: 8° x 50°
Photometrische Daten
CRI (Farbwiedergabeindex) : > 70
CCT: 1000K - 12500K (Standard 4000K)
Lichtleistung*:
Voll: 10400 lm
Rot: 3260 lm
Grün: 6680 lm
Blau: 2830 lm
* Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen.
Konstruktion
Gehäuse: Aluminiumguss
Farbe: Verkehrsgrau RAL 7042 oder Verkehrsweiß RAL 9016 - andere Farben auf Anfrage
Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet
Schutzart: IP66
Effektive projizierte Fläche (EPA): 0,026 m² / 0,038 m²
Schlagfestigkeit: IK08
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31)
Installation
Montage: Verstellbare Halterung
Ausrichtung: Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.)
Anschlüsse
Stromanschluss: 2 m (6,5 ft.) Kabel mit offenem Ende
Stromeingangskabel, EU-Modelle: H07RN-F 3G 1,0 mm², 450/750V, VDE
Stromeingangskabel, US-Modelle: PVC SJTW 3 x 1,31 mm² (16AWG) 105° C 300 V VW-1
Datenanschluss: 2 m (6,5 ft.) offenes 6-adriges kombiniertes Eingangs-/Ausgangskabel mit offenem Ende
Hybride Strom-/Datenkabel (in & thru) 8-polige kundenspezifische Stecker auf Anfrage erhältlich
Stromversorgung
AC-Leistung: 100 - 240 / 277 V nominal, 50/60 Hz
Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Typischer Halbzyklus-RMS-Einschaltstrom: 12 A
Überspannungsschutz: 4 KV
Maximaler Erdschlussstrom: 0,5 mA
Leistungsfaktor: 0,99 @110 V / 120 V, 0,94 @208 V / 230V, 0,92 @277 V
Maximale Stromaufnahme: 2.5 A @100 V, 0,29 A @120 V, 0,15 A @230 V, 0,13 A @277 V
Leistungsaufnahme
Maximal: 250 W (Reduzierter Modus 200 W)*
Leerlauf: 4.0 W*
* Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität
Thermik
Kühlung: Konvektion
Gesamte Wärmeabgabe (berechnet, +/- 10%): 853 BTU/Std.
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)**
* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
**Die Leistung muss unter -20° C (-4° F) gehalten werden.
Umwelt
RoHS: Konform
REACH: Erfüllt
WEEE: Erfüllt
Proposition 65: Erfüllt
Lichtausbeute (max. Leistung): 43 lm/W
LWR: 340 lm/kg (154 lm/lb)
*LWR = Lumen-Gewicht-Verhältnis Verpackung: FSC-zertifizierte Pappeinlage und Umkarton müssen unter -20° C (-4° F) gehalten werden
Zulassungen
Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1)
EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 US-Sicherheit: ANSI/UL 1598
US-EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3
Kanadische Sicherheit: CSA C22.2 Nr. 250.0
Australien/NZ: RCM
Vereinigtes Königreich: UKCA
Indien: BIS IS 10322(Teil5/Abschnitt5) - ausstehend
Am 27. August 2025 fand im Schiffbau Zürich erstmals das Get Together für Theatertechnik statt – und die Premiere war ein voller Erfolg.
Was für ein Tag! Am 2. September fand unsere zweite Ausgabe des LightUp im Théâtre Vidy in Lausanne statt – und erneut wurde deutlich, wie viel Potenzial in der Westschweiz steckt.
Newsletter abonnieren
Wir senden dir maximal alle 2 Wochen einen Newsletter mit Neuigkeiten zu Produkten, Wissenswertes, Kursen und Events.
