Martin Professional DCE DataSplitterBooster IP

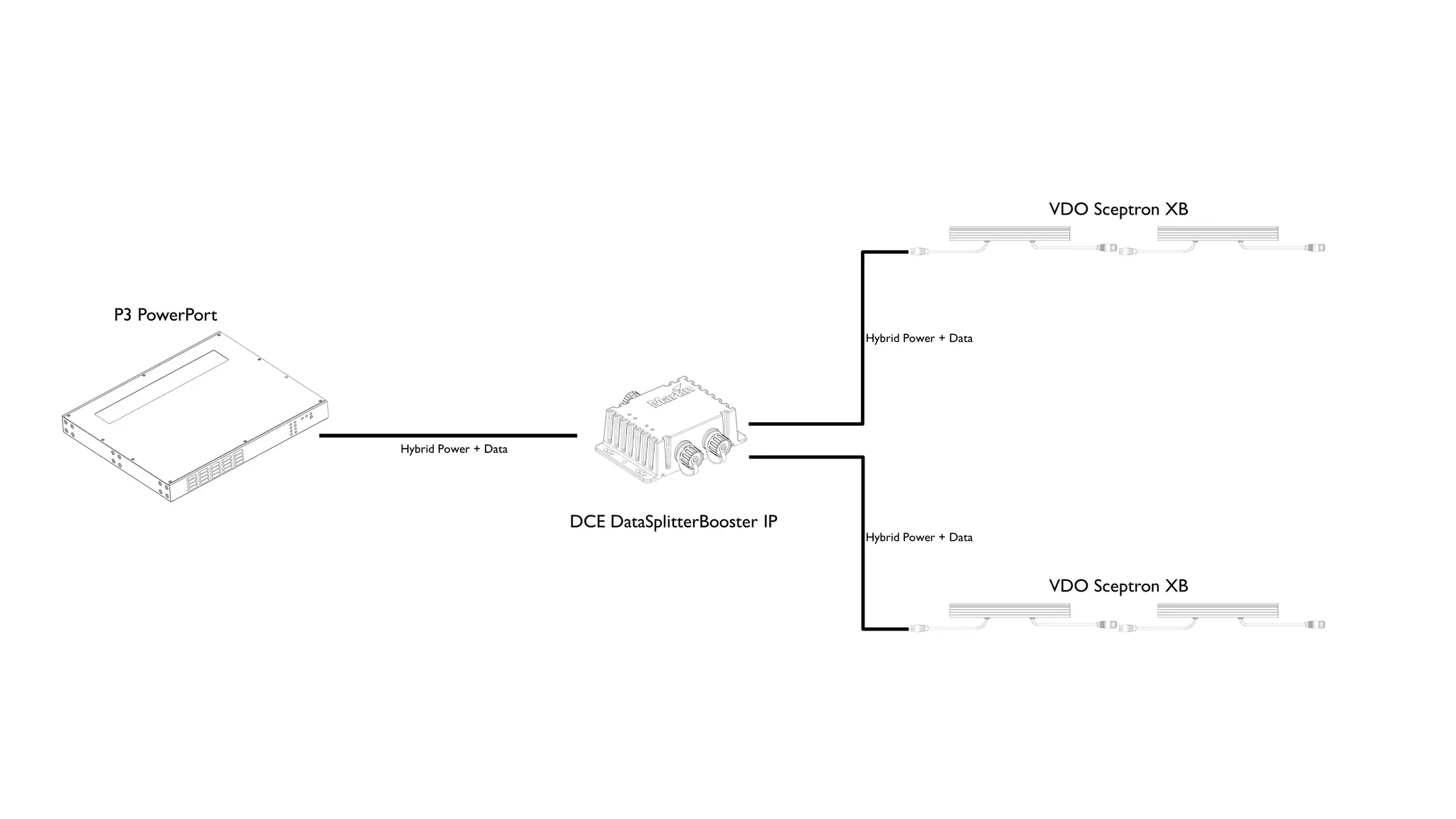

Der Martin DCE DataSplitterBooster IP ist ein Indoor-/Outdoor-Strom- und Datensplitter für Martin Creative LED-Leuchten und ideal für Miet- und Installationsanwendungen. Er kann verwendet werden, um eine Strom- und Datenkette, die an einem P3 PowerPort beginnt, in zwei Zweige aufzuteilen, um eine einfachere Verkabelung zu ermöglichen. Zusätzlich kann er genutzt werden, um die Reichweite einer Strom- und Datenkette zu verlängern, sodass Leuchten weiter vom P3 PowerPort entfernt platziert werden können. Der DCE DataSplitterBooster IP wird vom P3 PowerPort mit Strom versorgt und benötigt daher keine separate Stromzufuhr. Er ist mit DCE-Anschlüssen ausgestattet, die eine einfache Installation ermöglichen, und kann an der Wand oder am Träger montiert werden.

FEATURES

• Indoor-/Outdoor-Strom- und Datensplittereinheit für Martin Creative LED-Leuchten
• Geeignet für Miet- und Installationsanwendungen
• Kann verwendet werden, um eine DCE-Strom- und Datenkette in zwei Zweige aufzuteilen
• Ermöglicht die Verlängerung der Strom- und Datenkette (Leuchten weiter entfernt vom P3 PowerPort)
• Wird über den DCE-Eingang des P3 PowerPort mit Strom versorgt
• Mit DCE-Anschlüssen für einfache Installation ausgestattet
• Kann an der Wand oder am Träger montiert werden
• Schutzart: IP66

PHYSIKALISCHE EIGENSCHAFTEN

• Breite: 124.0 mm
• Höhe: 40.0 mm
• Tiefe: 124.0 mm
• Gewicht: 0.5 kg

DATENSCHNITTSTELLEN

• Steuerprotokolle: P3, sACN, Art-Net und RDM über Art-Net
• Protokollerkennung: Automatisch
• Art-Net-Konformität: Art-Net 1, 2, 3 und 4, einschliesslich RDM über Art-Net
• sACN-Konformität: ANSI E1.31 - 2018
• Martin P3-Konformität: P3 System Controller Software 6.1.0 oder neuer
• Ethernet Transceiver IN: 100Mbit
• Ethernet Transceiver OUT 1-2: 100Mbit

DATENVERTEILUNGS- UND VERSTÄRKUNGSFUNKTIONALITÄT

• Verteilen: Aufteilen einer DCE-Leitung in zwei Zweige
• Verstärken: Erhöhen der maximalen Kabellänge zwischen zwei Geräten von 90 m auf 2x 90 m

STROMVERTEILUNGS- UND VERSTÄRKUNGSFUNKTIONALITÄT

• Verteilen: Passive Aufteilung des DCE 48 VDC-Eingangs in zwei Zweige
• Verstärken: Keine, systembedingte Leistungsbeschränkungen gelten weiterhin

EXTERNE STEUER-/BENUTZEROBERFLÄCHE

• Stromstatus: 1x grüne LED
• Ethernet-Eingangsstatus: 1x gelbe LED
• Ethernet-Ausgangsstatus 1-2: 2x gelbe LED

KONSTRUKTION

• Farbe: Matt Schwarz
• Gehäusematerial: Aluminium
• Schutzklasse: IP66
• NEMA-Gehäuseklassifizierung: Typ 3
• Schlagfestigkeit: IK 08
• Korrosionsbeständigkeit: ISO 12944-6: 2018; C5 High, Testregime ISO 9227, 1440h
• Vibrationsbeständigkeit: 1.0g Sinus (IEC 60068-2-6) und 0.7g RMS Zufall (IEC 60068-2-64)

INSTALLATION

• Orientierung: Beliebig
• Wandmontage: Flansche zur Installation auf flachen Oberflächen
• Trägermontage: Mit Half-Coupler-Klemme in M10-Gewindeloch, maximale Bolzenlänge 20 mm
• Standort: Innen oder dauerhaft im Aussenbereich

ANSCHLÜSSE

• DC-Strom- und Netzwerkeingang: 1x Gehäusemontierter DCE-Hybridstecker (7-polig)
• DC-Strom- und Netzwerkausgang: 2x Gehäusemontierter DCE-Hybridstecker (7-polig)
• Maximale Entfernung zwischen Quelle (P3 PowerPort) oder vorherigem Gerät und DCE DataSplitterBooster IP: 90 m
• Maximale Entfernung zwischen DCE DataSplitterBooster IP und folgendem Gerät oder nächstem DCE DataSplitterBooster IP: 90 m
• Maximale Anzahl von Einheiten in einer Daisy-Chain: Unbegrenzt, es sei denn, durch Stromverbrauch begrenzt
• Überspannungsschutz: 4 KV
• Alle Verbindungen sind im laufenden Betrieb kompatibel

ELEKTRISCH

• Nenn-Eingangsspannung: 48 VDC +/- 10%
• Stromversorgungsoptionen: Martin P3 PowerPort 2000, Martin P3 PowerPort 500 IP Rental, Martin P3 PowerPort 500 IP Install, Martin DCE PSU 240 IP oder generisches 48 VDC-Netzteil
• Stromverbrauch: Typisch: 0.5 W

THERMISCH

• Kühlung: Konvektion
• Maximale Umgebungstemperatur (Ta max): 55° C
• Minimale Umgebungstemperatur (Ta min): -30° C
• Maximale Oberflächentemperatur im Dauerbetrieb bei 40° C Umgebung: 55° C
• Typische Wärmeabgabe: 2 BTU/hr.

UMWELT

• RoHS: Konform
• REACH: Konform
• WEEE: Konform
• Proposition 65: Konform
• FSC: Zertifizierter Kartoneinsatz und Verpackung

KOMPATIBLE LEUCHTEN

• VDO Sceptron XB
• Exterior Dot-1 Pro (via Exterior DC-Feeder)
• Exterior Dot-4 Pro (via Exterior DC-Feeder)
• Exterior Dot-9 Pro (via Exterior DC-Feeder)
• Exterior Dot-HP Pro

ENTHALTENE ELEMENTE

• 1x Mehrsprachiges Sicherheits- und Installationshandbuch
