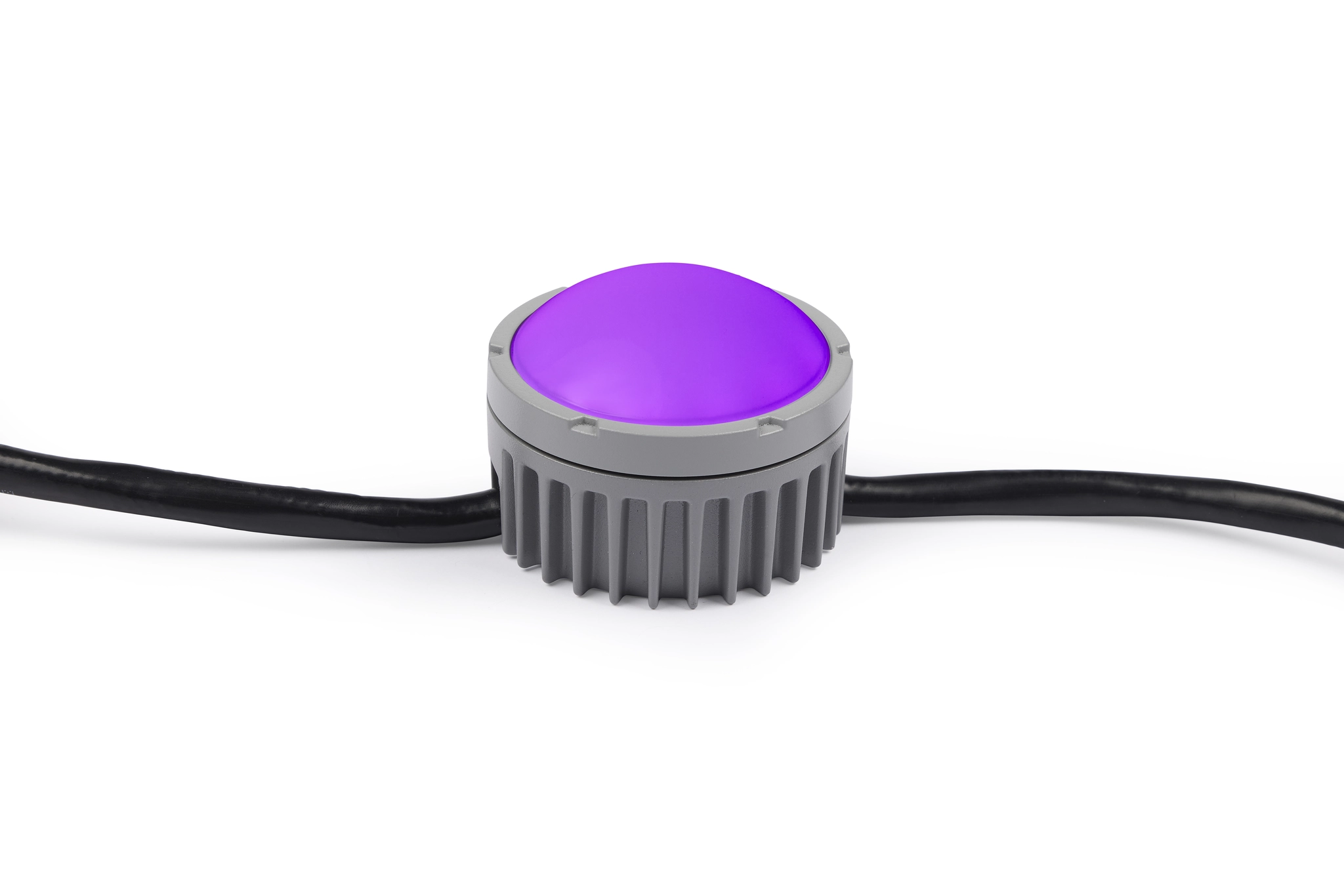

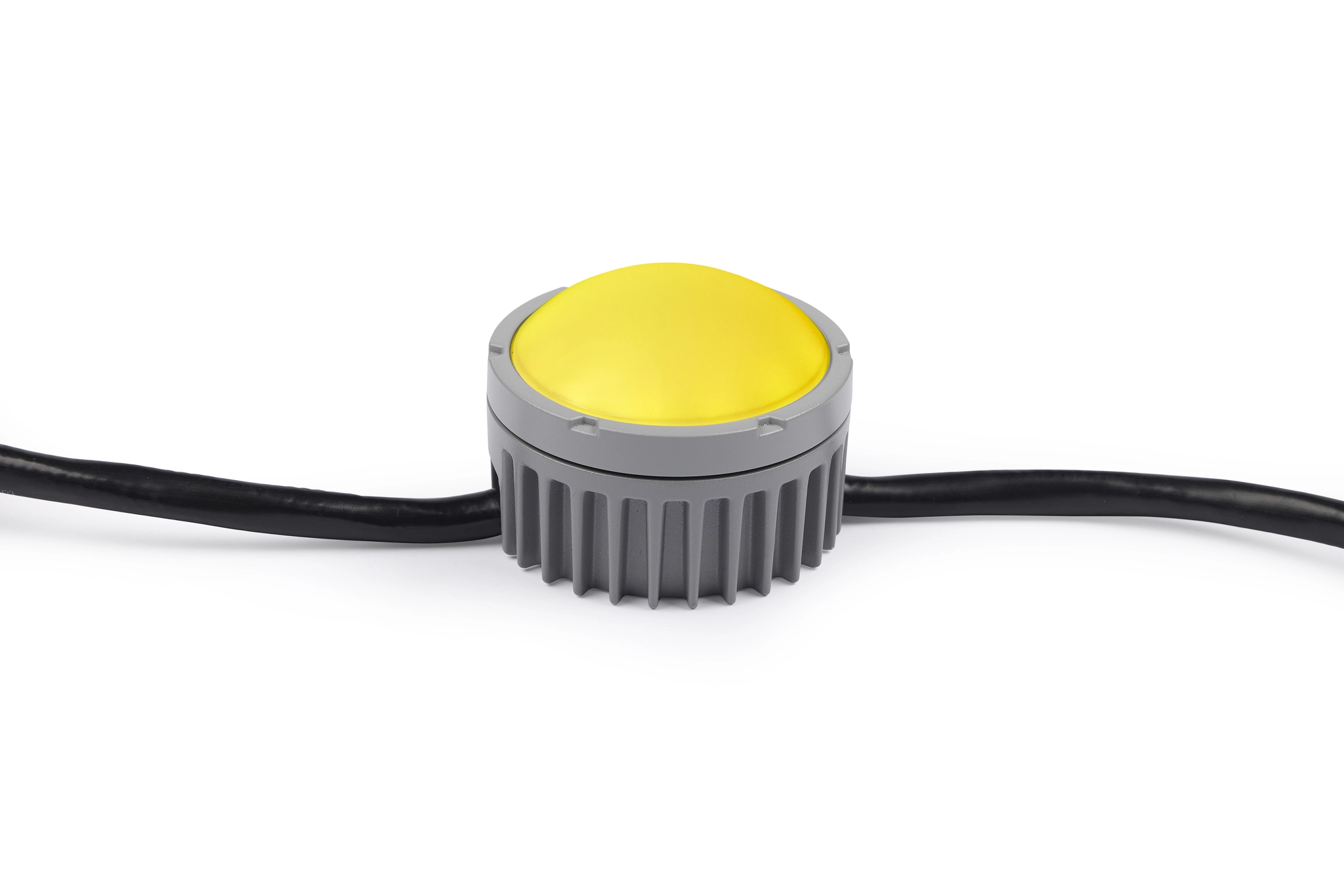

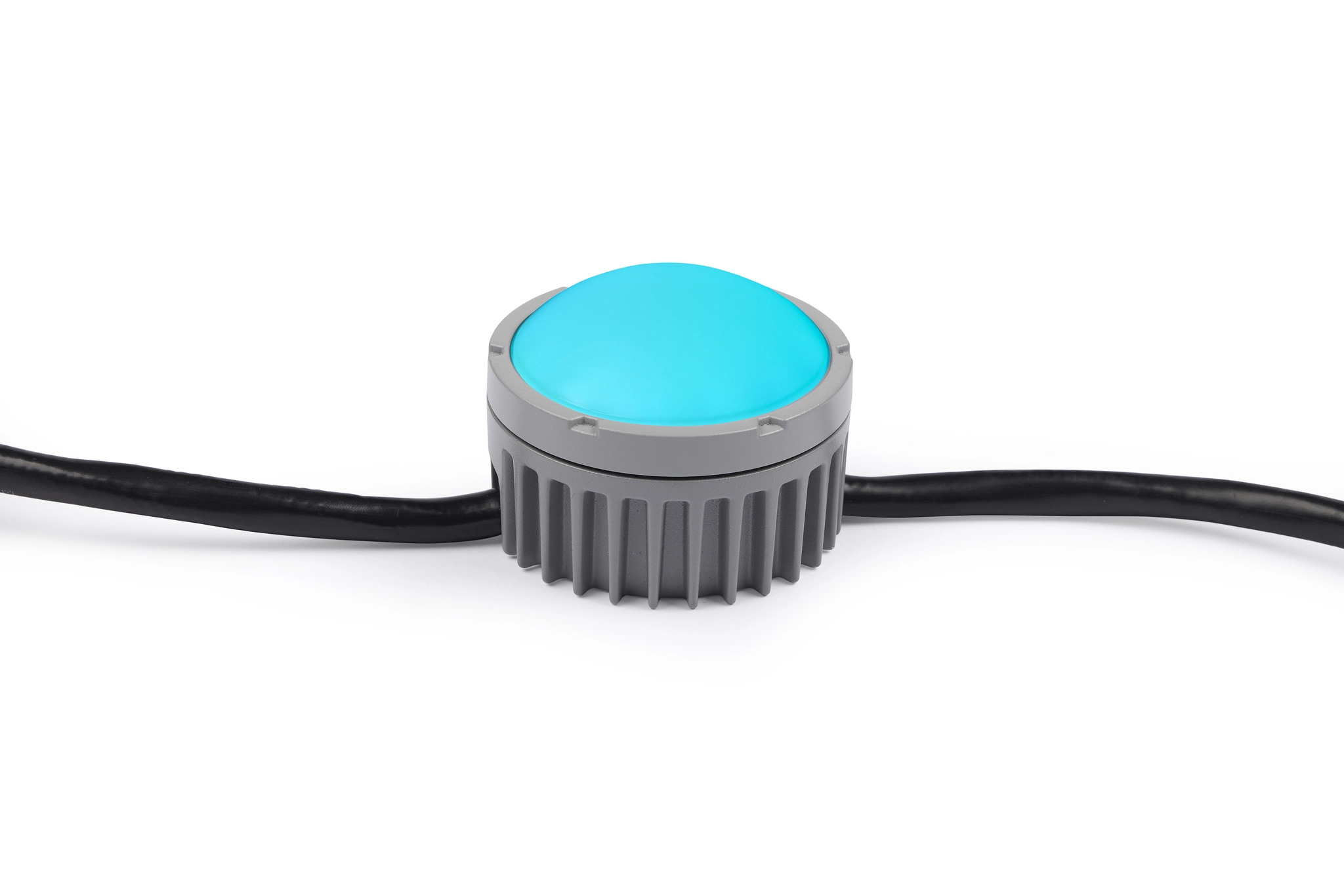

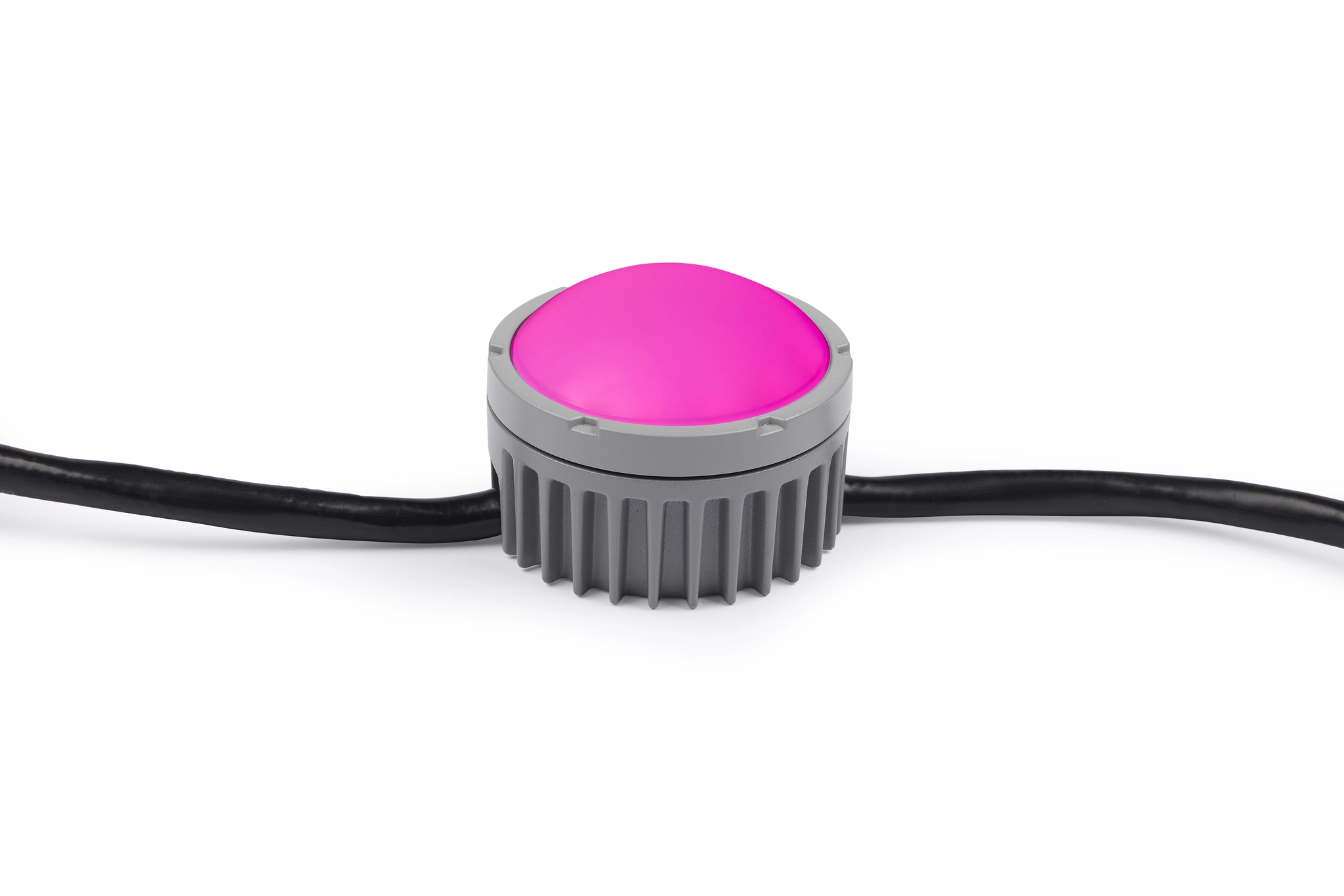

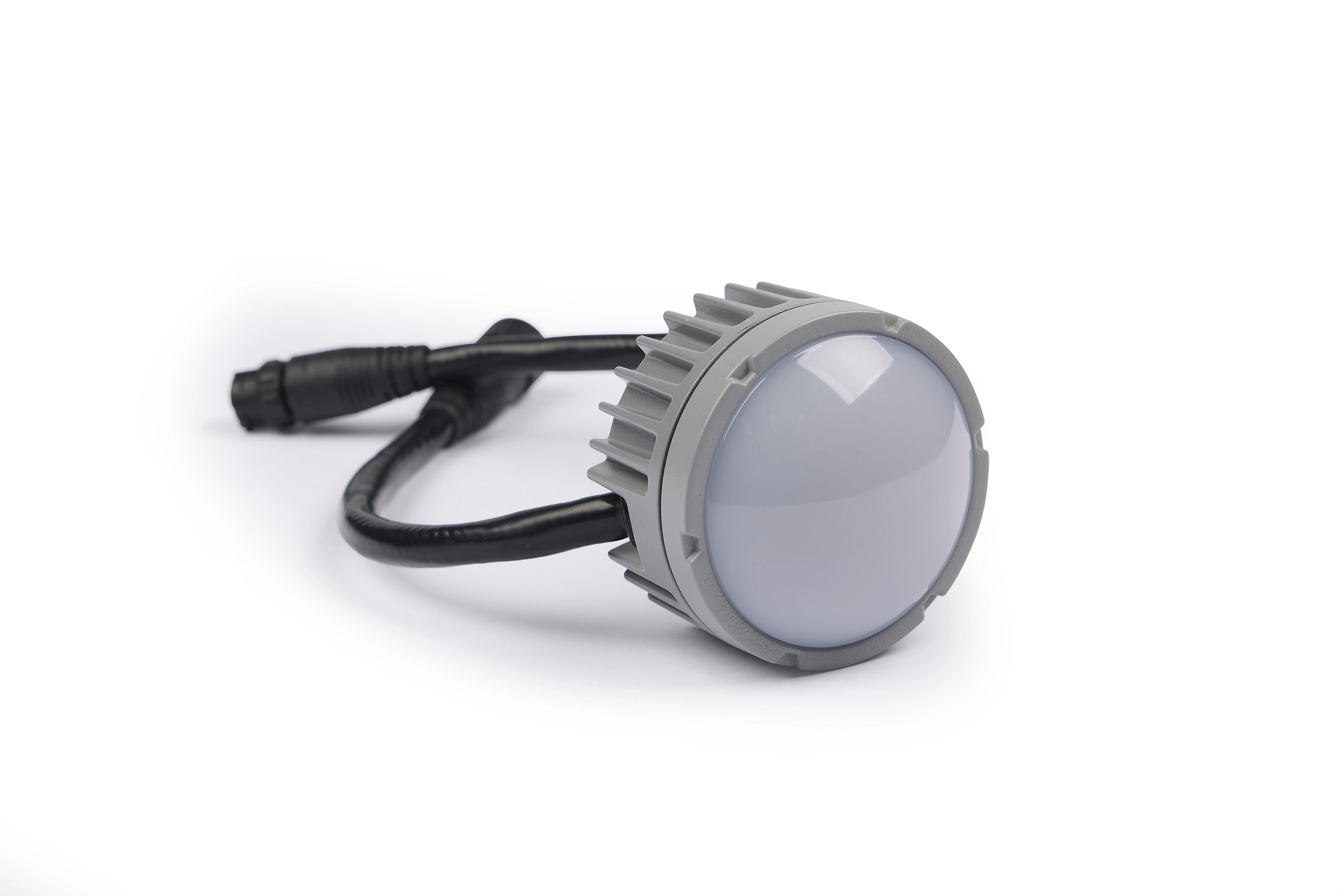

Martin Professional Exterior DOT-HP PRO, Diffused Dome, Grau

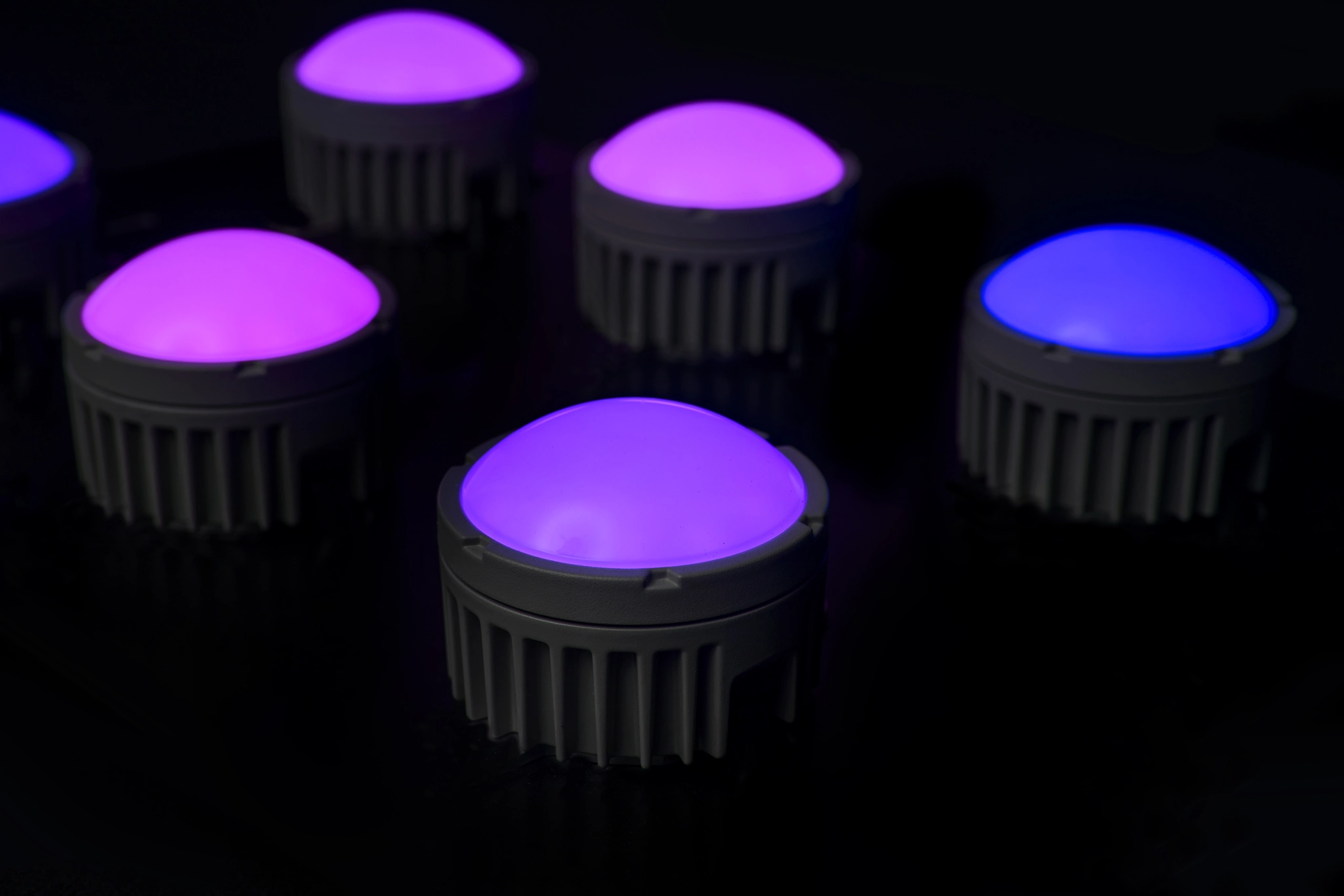

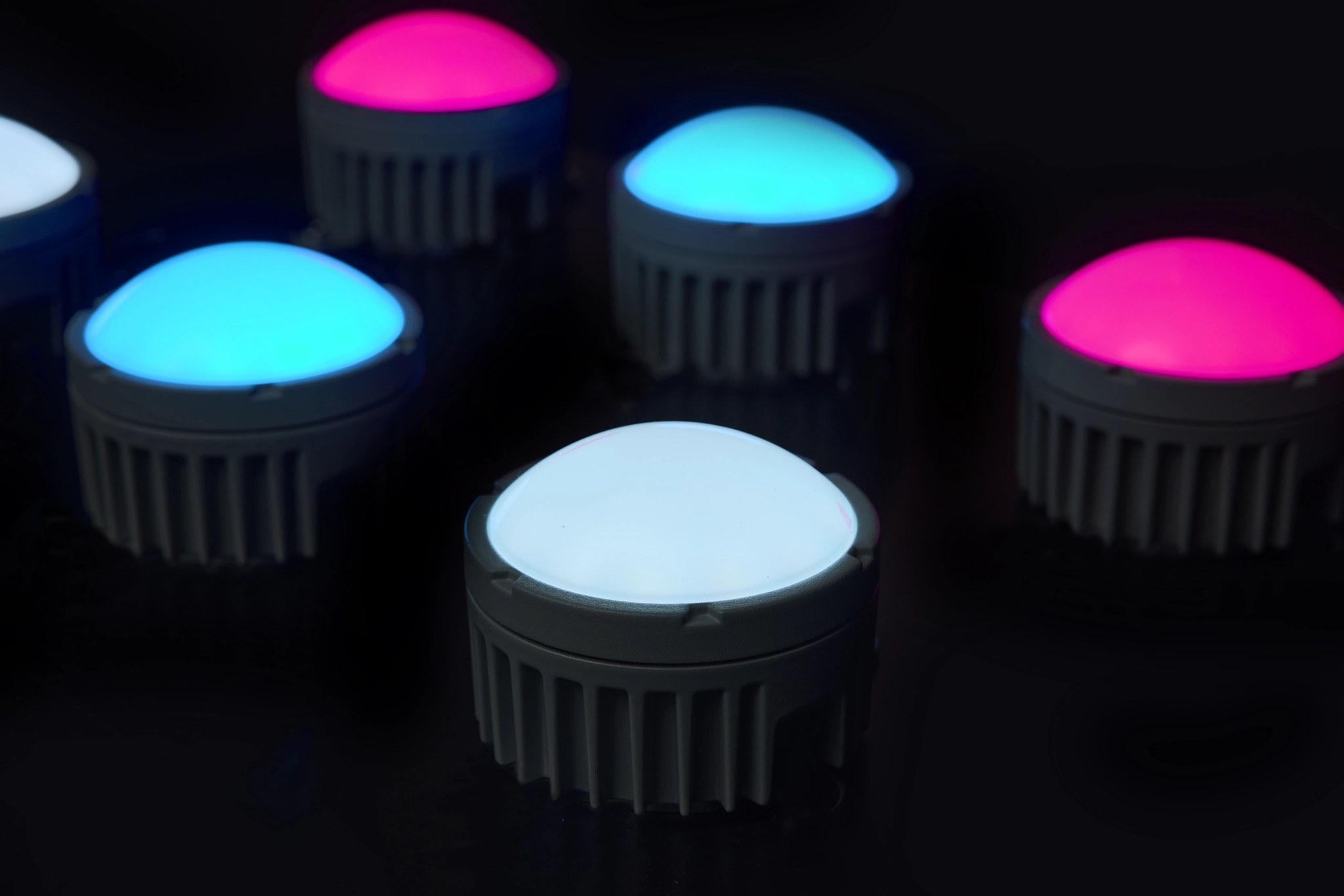

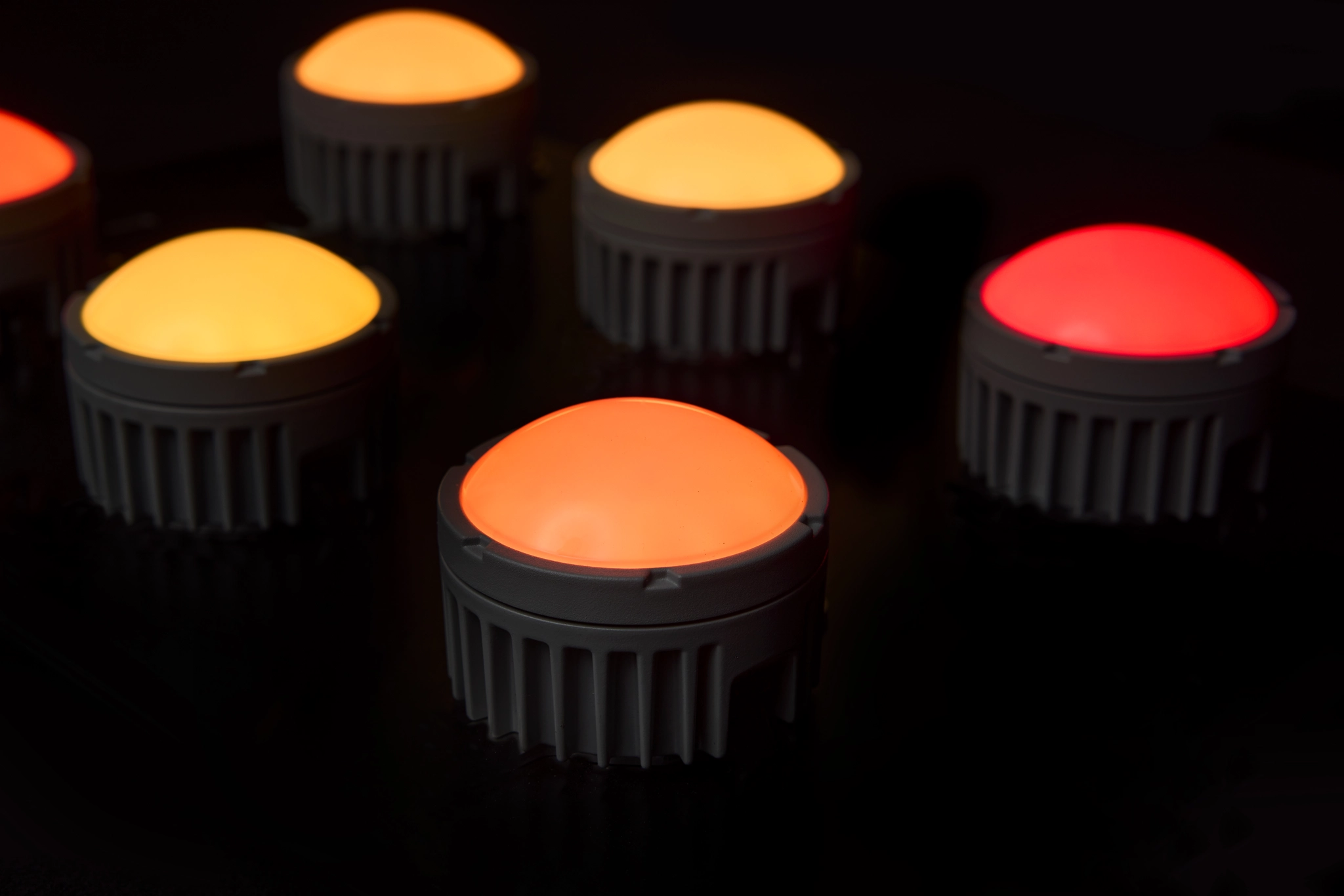

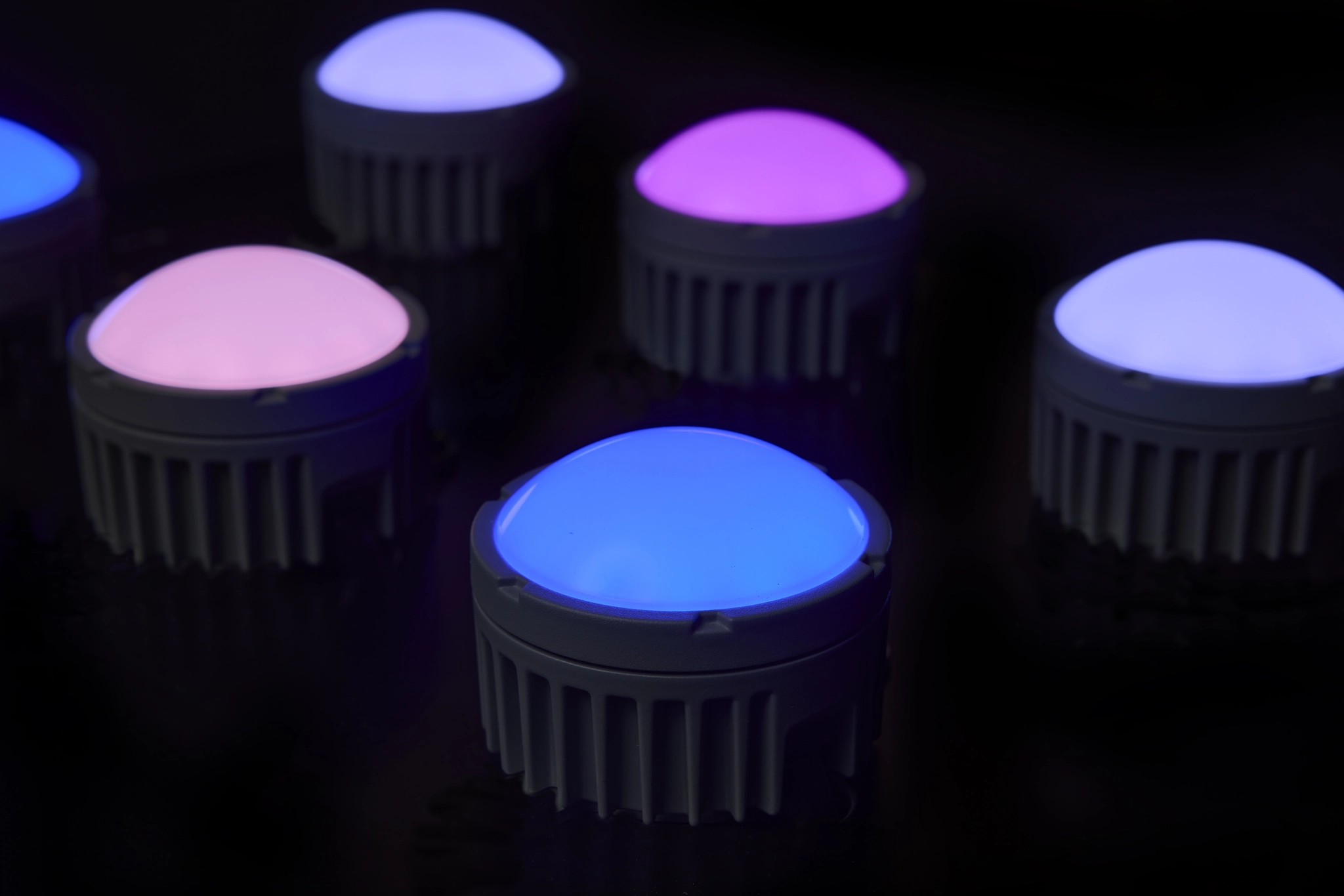

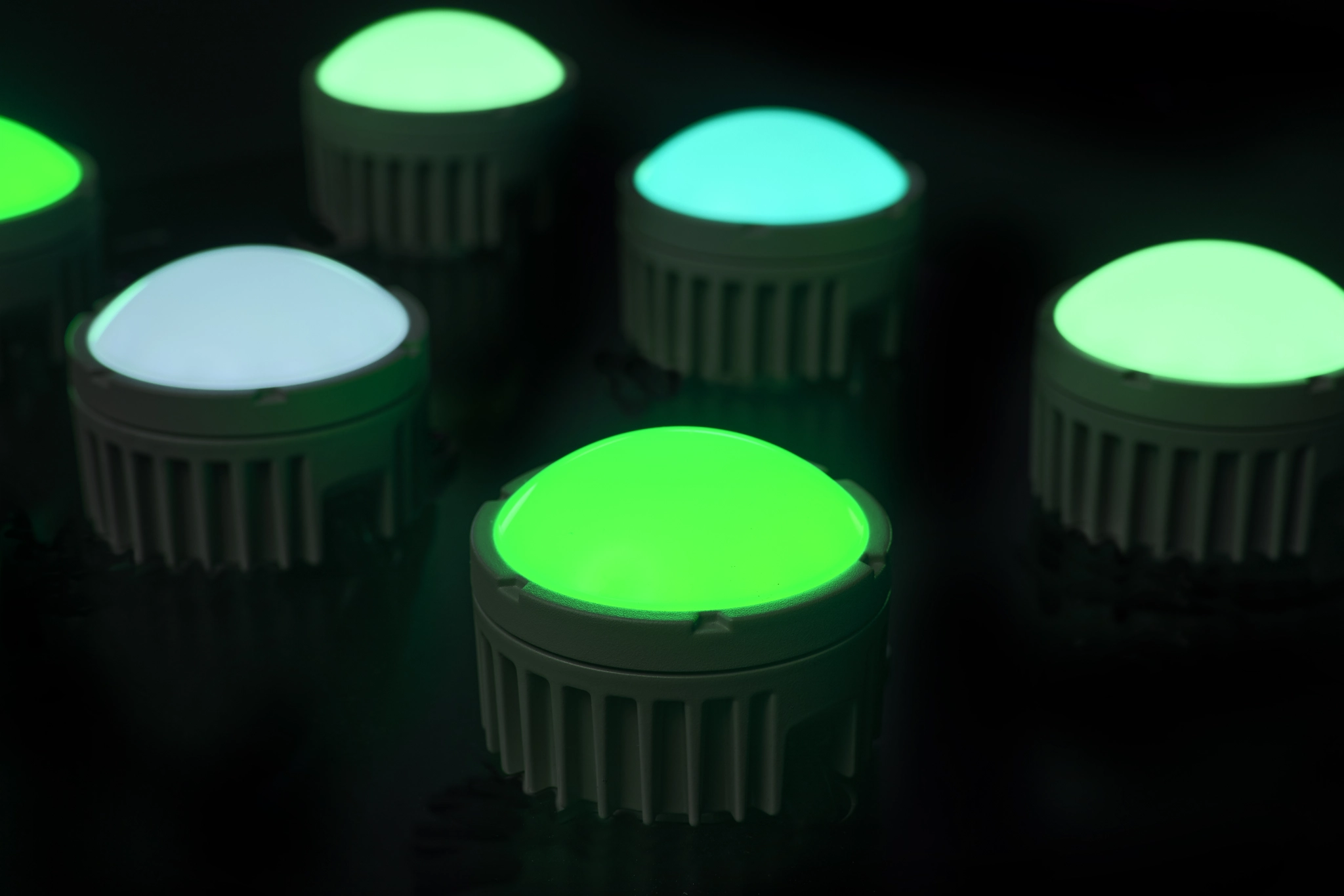

Der Martin Exterior Dot-HP Pro ist ein heller, für den Aussenbereich geeigneter RGBW-Dot, der für die Gestaltung von Medienfassaden oder die Beleuchtung von Umrissen grosser Gebäude und Strukturen für die Fernsicht konzipiert wurde. Jeder Exterior Dot ist in Farbe und Helligkeit kalibriert, um eine hervorragende visuelle Konsistenz über die gesamte Installation zu gewährleisten. Der Exterior Dot-HP Pro kann über Martin P3 System Controller oder jeden sACN- oder Art-Net-basierten Controller angesteuert werden. Er ist die perfekte Lösung für die Integration von LED-Videotechnologie in Fassaden, Sehenswürdigkeiten, architektonische Elemente oder jede andere Struktur im Innen- oder Aussenbereich. Der Exterior Dot-HP Pro verfügt über hybride In/Out-Anschlüsse für einfache und vielseitige Installationsmöglichkeiten. Das Mapping von Videos auf Exterior Dots erfolgt schnell und intuitiv über den P3 System Controller, wodurch komplexe Setups und zeitaufwändige Adressierung entfallen. Jeder Exterior Dot-HP Pro enthält 16 RGBW-LED mit einer Gesamtlichtstärke von 90 Candela. Die Exterior Dot Pro-Familie vereint unvergleichliche Leistung, Anpassungsfähigkeit und intuitive Bedienung und ermöglicht es Lichtdesignern und -profis nicht nur, die Grenzen herkömmlicher Systeme zu überwinden, sondern inspiriert sie auch, die Grenzen des kreativen Videodesigns neu zu definieren. Funktionen Flexible LED-Beleuchtung mit Steckverbinder Stromversorgung direkt über Martin P3 PowerPort oder Standart 48-VDC-Netzteil Grosse Grundfläche von 78 mm Durchmesser mit klarer Front oder diffuser Kuppel. Perfekt für die Integration an der Fassade oder auf der Bühne Vollständig wetterfestes Gehäuse (IP67, IK08 und C-5 hohe Korrosionsbeständigkeit) Martin P3/Art-Net/sACN-kompatibel (automatische Protokollerkennung) Einrichtung und Adressierung über RDM via Art-Net oder Martin P3 Rückmeldung des Status in Echtzeit über RDM via Art-Net und Martin P3 Individuell ansteuerbare RGBW-Dots Farbverstärkung für helle, gesättigte und gemischte Farben Dedizierter Kanal zur Steuerung der Farbtemperatur Eingebaute Effektmakros (FX) für die einfache Erstellung atemberaubender Looks Bis zu 75 Exterior Dot-HP Pro können in Reihe geschaltet werden Stromsparender Modus für kosteneffiziente Systeme Konfigurierbare Anzahl von Dots, Pixelabstand und Zuleitungskabel Hervorragende Farb- und Helligkeitskonsistenz dank werkseitiger Kalibrierung Eigenständige Programmierung mit bis zu 20 Szenen Intuitive Zuweisung und Adressierung über die P3 System Controller Familie Intelligentes Zubehör wie diffuse Kuppel und Blendschutz Einfache und sichere Montageoptionen durch Halterungen oder Profile Hot-Plug-fähiger String-Anschluss Auslieferung in FSC-zertifizierter Kartonverpackung 5 Jahre Garantie Eigenschaften Physikalische Daten Durchmesser: 78mm Höhe mit klarer Front: 43mm Höhe mit Dome: 58mm Gewicht: 395g Steuerung und Programmierung Steuerungsauflösung: 16-bit (P3) oder 8-bit (DMX) Steuerung jeder Farbe Steuerungsprotokolle: Martin P3, Art-Net oder sACN Protokoll-Erkennung: Automatisch DMX Modi: Standard, Extended, Raw, PixelMap DMX-Kanäle: 6, 12, 4, 3, 48 Geräte Idendifikation: Benutzerdefinierte ID RDM-Konformität: ANSI/ESTA E1.20 Art-Net-Konformität: Art-Net 1, 2, 3 und 4; einschliesslich RDM via Art-Net sACN-Konformität: ANSI E1.31 - 2016 Martin P3 Konformität: P3 System Controller Software 6.1.0 oder neuer Ethernet Transceiver: 10/100Mbit Firmware update: Via Ethernet using Martin Companion / P3 System Controller Optik Lichtquelle: 16 RGBW-LED Minimale LED-Lebensdauer: 100.000 Stunden (bis >70% Lichtleistung) * LED-Hersteller: Lumileds Binning: Enges Farb- und Flux-Binning Kalibrierung: Full Gamut Pixel-Kalibrierung *Wert wurde unter den Testbedingungen des Herstellers bei Ta = 25° C ermittelt. Photometrische Daten CRI (Color Rendering Index) : > 70 Dot Abstand: 78mm-500mm Farbtemparatur: 2000K-12000K Betrachtungswinkel: 150° Betrachtungswinkel mit Dome: 180° Lichtintensität Voll@6500K: 90 cd (clear front), 56 cd (diffused dome) Lichtleistung*: Voll@6500K: 260 lm (clear front), 175 lm (diffused dome) Rot: 80 lm (clear front), 55 lm (diffused dome) Grün: 230 lm (clear front), 155 lm (diffused dome) Blau: 60 lm (clear front), 40 lm (diffused dome) * Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen. Konstruktion Farbe: Verkehrsgrau RAL 7042 (kundenspezifische Farben auf Anfrage erhältlich) Oberflächenbehandlung: Eloxiert und elektrostatisch pulverbeschichtet Sockel: Aluminiumguss Schutzart: IP67 Effektive projizierte Fläche (EPA): 0,007 m² Stossfestigkeit: IK08 Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6) Vibrationsfestigkeit: 1.0g, Sinusförmig (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31) Installation Befestigungspunkte: Direkte Oberflächenmontage oder Zubehörmontageplatte Ausrichtung: Beliebig Anschlüsse Eingang: DCE-Stecker mit Kabelschwanz für Strom- und Dateneingang, IP67 Ausgang: DCE-Stecker mit Kabelschwanz für Strom- und Datenausgang, IP67 Anschluss: Hot-plug-fähig Max. Daisy-Chain (Full Mode) : 75 Geräte mit 50 m Kabel Max. daisy-chain (Half power mode): 120 Geräte mit 50 m Kabel * Siehe Systemdiagramm für Details zu den Einschränkungen der Geräteanzahl. Stromversorgung Nenneingangsspannung: 48 VDC +/- 4% Stromversorgungsoptionen: Martin P3 PowerPort 2000, P3 PowerPort 500 IP Install, P3 PowerPort 500 IP Rental, Martin DCE PSU 240 IP oder standart 48-VDC-Netzteil Überspannungsschutz: 4 KV Leistungsaufnahme Maximal: 5.5 W pro Dot Reduziert: 2.8 W pro Dot Leerlauf: 0.8 W pro Dot Szandby: 0.4W pro Dot * Die Messungen wurden bei Nennspannung durchgeführt. Eine Abweichung von +/- 10% ist zulässig. Leerlauf: alle LEDs auf null Intensität. Maximum bei voller Intensität, volles Weiss. Leerlauf mit Intensität Null. Ruhezustand: Intensität Null, Aufweckvorgang zur Wiederverwendung der Leuchte. Thermik Kühlung: Konvektion Maximale Umgebungstemperatur (Ta max.): 55° C (131° F)* Minimale Umgebungstemperatur (Ta min.): -30° C (-22° F) Wärmeabgabe (berechnet): 17 BTU/Std. *Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen. Umwelt RoHS: Erfüllt REACH: Erfüllt WEEE: Erfüllt Proposition 65: Erfüllt Lichtausbeute (max. Leistung): 50 lm/W LWR Lumen-Gewicht-Verhältnis : 630 lm/kg Verpackung: FSC-zertifizierte Pappeinlage und Umkarton Zulassungen Globale CB-Zertifizierung/IECEE: EC 62368-1 EU-Sicherheit: EN 62368-1, EMC: EN55035 EN 55032, EN 61000 3-2, EN 61000-3-3 US-EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US-Sicherheit: UL 62368-1, EMC: FCC Part 15 Class B Kanadische Sicherheit: CSA C22.2 No.62368-1, EMC: ICES-003 Class B Australien/NZ: RCM - Pending Vereinigtes Königreich: UKCA Indien: BIS IS 10322(Part5/section7) - Pending Dazugehörige Produkte Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Zubehör Field installable connector PD female: P/N MAR-91700108 Field installable connector PD male: P/N MAR-91700107 DC + Ethernet Cable, DCE to DCE 1 m (3.3 ft.): P/N MAR-91700100 DC + Ethernet Cable, DCE to DCE 2.5 m (8.2 ft.): P/N MAR-91700101 DC + Ethernet Cable, DCE to DCE 5 m (16.4 ft.): P/N MAR-91700102 DC + Ethernet Cable, DCE to DCE 10 m (32.8 ft.): P/N MAR-91700103 DC + Ethernet Cable, DCE to DCE 25 m (82.1 ft.): P/N MAR-91700104 DC + Ethernet Cable 100m: P/N MAR-91700105 DC + Ethernet Cable LSZH 100m: P/N MAR-91700106 DC + Ethernet Adapter DCE Male-Male: P/N MAR-91700111 DC + Ethernet Adapter DCE Female-Female: P/N MAR-91700112 DC + Ethernet Adapter Ether+Wires to DCE: P/N MAR-91700113 DC + Ethernet Adapter DCE to EtherCON: P/N MAR-91700114 Closing Cap Male DCE Connector: P/N MAR-91700109 Closing Cap Female DCE Connector: P/N MAR-91700110 Dot-HP Pro Flange Bracket, 10 pcs: P/N MAR-90581012 Mounting Profile Kit, Dot-HP Pro: P/N 91606021 Bestell Info Exterior Dot-HP Pro clear front, grey in cardboard box: P/N MAR-90581000 Exterior Dot-HP Pro diffused dome, grey in cardboard box: P/N MAR-90581010

Der Martin Exterior Dot-1 Pro ist eine leichte Kette von einzeln ansteuerbaren RGBW-basierten Dots, mit denen sich individuelle LED-Videolösungen mit maximaler künstlerischer Flexibilität und minimalem Aufwand realisieren lassen. Jeder Exterior Dot ist in Farbe und Helligkeit kalibriert, um eine hervorragende visuelle Konsistenz über die gesamte Installation zu gewährleisten. Der Exterior Dot-1 Pro kann über Martin P3 System Controller oder jeden sACN- oder Art-Net-basierten Controller angesteuert werden. Er ist die perfekte Lösung für die Integration von LED-Videotechnologie in Fassaden, Sehenswürdigkeiten, architektonische Elemente oder jede andere Struktur im Innen- oder Aussenbereich. Exterior Dot-1 Pro Strings sind vollständig konfigurierbar in Bezug auf die Anzahl der Dots, den Pixelabstand und die Länge des Zuleitungskabels für eine perfekte Integration in architektonische Elemente. Das Mapping von Videos auf Exterior Dots erfolgt schnell und intuitiv über den P3 System Controller, wodurch komplexe Setups und zeitaufwändige Adressierung entfallen. Jeder Exterior Dot-1 Pro enthält eine RGBW-LED mit einer Gesamtlichtstärke von 5 Candela. Die Exterior Dot Pro-Familie vereint unvergleichliche Leistung, Anpassungsfähigkeit und intuitive Bedienung und ermöglicht es Lichtdesignern und -profis nicht nur, die Grenzen herkömmlicher Systeme zu überwinden, sondern inspiriert sie auch, die Grenzen des kreativen Videodesigns neu zu definieren. Funktionen Flexible LED-Beleuchtung auf Strangbasis, mit direkter Sicht Stromversorgung über Exterior AC-Feeder oder Exterior DC-Feeder Vollständig wetterfestes Gehäuse (IP67, IK08 und C-5 hohe Korrosionsbeständigkeit) Martin P3/Art-Net/sACN-kompatibel (automatische Protokollerkennung) Einrichtung und Adressierung über RDM via Art-Net oder Martin P3 Rückmeldung des Status in Echtzeit über RDM via Art-Net und Martin P3 Individuell ansteuerbare RGBW-Dots Farbverstärkung für helle, gesättigte und gemischte Farben Dedizierter Kanal zur Steuerung der Farbtemperatur Eingebaute Effektmakros (FX) für die einfache Erstellung atemberaubender Looks Bis zu 100 Dots pro String Stromsparender Modus für kosteneffiziente Systeme Konfigurierbare Anzahl von Dots, Pixelabstand und Zuleitungskabel Hervorragende Farb- und Helligkeitskonsistenz dank werkseitiger Kalibrierung Eigenständige Programmierung mit bis zu 20 Szenen Intuitive Zuweisung und Adressierung über die P3 System Controller Familie Intelligentes Zubehör wie diffuse Kuppel und Blendschutz Einfache und sichere Montageoptionen durch Halterungen oder Profile Hot-Plug-fähiger String-Anschluss Auslieferung in FSC-zertifizierter Kartonverpackung 5 Jahre Garantie Eigenschaften Physikalische Daten Pixel-Abmessungen: 45 x 24,8 x 11,2 mm Pixelabmessungen mit Kuppel: 45 mm x 25 mm x 22,2 mm Gewicht: 2,48 kg für 100 Punkte, 115 mm Abstand, mit 2 m Zuleitungskabel und Stecker Maximale Anzahl von Pixeln pro String: 100 Standard-Pixelabstände (Pitch): 115 mm Minimaler Pixelabstand (Pitch): 115 mm Maximaler Pixelabstand (Pitch): 2000 mm Maximale Länge des Zuleitungskabels: 5 m Bis zu 10 m bei Verwendung eines aktiven Lead-In Cable Extender Steuerung und Programmierung Steuerungsauflösung: 16-bit (P3) oder 8-bit (DMX) Steuerung jeder Farbe Steuerungsprotokolle: Martin P3, Art-Net oder sACN Protokoll-Erkennung: Automatisch DMX Modi: Standard, Extended, Raw, PixelMap (6 Pixel-Modi) DMX-Kanäle: 6, 12, 4, 3, 21, 39 ,75, 150, 300 RDM-Konformität: ANSI/ESTA E1.20 Art-Net-Konformität: Art-Net 1, 2, 3 und 4; einschliesslich RDM via Art-Net sACN-Konformität: ANSI E1.31 - 2016 Martin P3 Konformität: P3 System Controller Software 6.1.0 oder neuer Optik Lichtquelle: 1 RGBW-LED Minimale LED-Lebensdauer: 100.000 Stunden (bis >70% Lichtleistung) * LED-Hersteller: Lumileds Binning: Enges Farb- und Flux-Binning Kalibrierung: Full Gamut Pixel-Kalibrierung *Wert wurde unter den Testbedingungen des Herstellers bei Ta = 25° C ermittelt. Photometrische Daten Betrachtungswinkel: 140° Betrachtungswinkel mit Kuppel: 180° Abschneidewinkel: 100° Lichtintensität Voll@6500K: 7 cd (clear front), 1.5 cd (diffused dome) Lichtleistung*: Voll@6500K: 18 lm (clear front), 7 lm (diffused dome) Rot: 6 lm (clear front), 2.5 lm (diffused dome) Grün: 18 lm (clear front), 6 lm (diffused dome) Blau: 4 lm (clear front), 1.5 lm (diffused dome) * Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen. Konstruktion Dot: Transparentes Polykarbonat, schwarz silikongefüllt Diffusorkuppel: Weisses transluzentes Polykarbonat Verbindungskabel: 6 x 20 AWG, schwarz Mindestbiegeradius des Kabels: 15 mm (0.59 in.) Schutzart: IP67 Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6) Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31) Installation Befestigungspunkte: Montagewinkel, Montageprofil, vier integrierte Befestigungslöcher für Kabelbinder Ausrichtung: Beliebig Anschlüsse Strom- und Dateneingang zum String vom Feeder: Spezieller 8-poliger Stecker, IP67-zertifiziert. Stromversorgung Strom- und Datenwandler: Exterior AC-Feeder oder Exterior DC-Feeder Betriebsspannung: 15 VDC Leistungsaufnahme Maximal: 1,0 W pro Dot Typisch: 0,33 W pro Dot Leerlauf: 0 W pro Dot * Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität Max. bei voller Intensität, voll weiss, typisch bei Videoinhalt, Leerlauf bei null Intensität Thermik Kühlung: Konvektion Maximale Umgebungstemperatur (Ta max.): 55° C (131° F) Minimale Umgebungstemperatur (Ta min.): -30° C (-22° F) Spitzenwärmeabgabe (berechnet, bei voller Intensität, volles Weiss): 3,4 BTU/Std. Typische Wärmeabgabe (berechnet, mit typischem Videoinhalt): 1,4 BTU/Std.* *Die Zahlen für typische Videoinhalte sind nur Richtwerte und können variieren. Umwelt RoHS: Erfüllt REACH: Erfüllt WEEE: Erfüllt Proposition 65: Erfüllt Lichtausbeute (max. Leistung): 15 lm/W LWR Lumen-Gewicht-Verhältnis : 340 lm/kg (154 lm/lb)* Verpackung: FSC-zertifizierte Pappeinlage und Umkarton Zulassungen Globale CB-Zertifizierung/IECEE: EC 62368-1 EU-Sicherheit: EN62638-1 US-EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US-Sicherheit: UL 62638-1 US EMC: 47 CFR Teil 15 Klasse A Kanadische Sicherheit: CSA C22.2 Nr. 60238-1 Australien/NZ: RCM Vereinigtes Königreich: UKCA Indien: BIS IS 10322 (Teil5/Abschnitt7) Dazugehörige Produkte Exterior AC-Feeder: P/N MAR-90580003 Exterior DC-Feeder: P/N MAR 90580004 Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Zubehör Glare kit Dot-1 Pro, grey, set of 10: P/N MAR-90580005 Glare kit Dot-1 Pro, black, set of 10: P/N MAR-90580029 Dome kit Dot-1 Pro, grey, set of 10: P/N MAR-90580011 Dome kit Dot-1 Pro, black, set of 10: P/N MAR-90580014 Mnt bracket Dot-1 Pro, grey, set of 10: P/N MAR-90580008 Mnt bracket Dot-1 Pro, black, set of 10: P/N MAR-90580032 Mounting profile Dot-1 Pro, 2 meter: P/N MAR-90580017 End cap mounting profile Dot-1 Pro, set of 2: P/N MAR-90580026 Loose ribbon cable (10 meter): P/N MAR-90580022 Active Lead-In Cable Extender (5 meter): P/N MAR-90580023 Double string cable adapter: P/N MAR-90580024 String termination cap – set of 2: P/N MAR-90580021 Splice connector – set of 3: P/N MAR-90580020 Bestell Info Exterior Dot-1 Pro, 115mm, 100pcs, 2m lead: P/N MAR-90580000 *Andere Konfigurationen auf Anfrage erhältlich

dler: Exterior AC-Feeder oder Exterior DC-Feeder Betriebsspannung: 15 VDC Leistungsaufnahme Maximal: 1,5 W pro Dot Typisch: 0,5 W pro Dot Leerlauf: 0 W pro Dot * Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität Max. bei voller Intensität, voll weiss, typisch bei Videoinhalt, Leerlauf bei null Intensität Thermik Kühlung: Konvektion Maximale Umgebungstemperatur (Ta max.): 55° C (131° F) Minimale Umgebungstemperatur (Ta min.): -30° C (-22° F) Spitzenwärmeabgabe (berechnet, bei voller Intensität, volles Weiss): 3,4 BTU/Std. Typische Wärmeabgabe (berechnet, mit typischem Videoinhalt): 1,4 BTU/Std.* *Die Zahlen für typische Videoinhalte sind nur Richtwerte und können variieren. Umwelt RoHS: Erfüllt REACH: Erfüllt WEEE: Erfüllt Proposition 65: Erfüllt Lichtausbeute (max. Leistung): 15 lm/W LWR Lumen-Gewicht-Verhältnis : 340 lm/kg (154 lm/lb)* Verpackung: FSC-zertifizierte Pappeinlage und Umkarton Zulassungen Globale CB-Zertifizierung/IECEE: EC 62368-1 EU-Sicherheit: EN62638-1 US-EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US-Sicherheit: UL 62638-1 US EMC: 47 CFR Teil 15 Klasse A Kanadische Sicherheit: CSA C22.2 Nr. 60238-1 Australien/NZ: RCM Vereinigtes Königreich: UKCA Indien: BIS IS 10322 (Teil5/Abschnitt7) Dazugehörige Produkte Exterior AC-Feeder: P/N MAR-90580003 Exterior DC-Feeder: P/N MAR 90580004 Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Double string cable adapter: P/N MAR-90580024 Zubehör Loose ribbon cable (10 meter): P/N MAR-90580022 Active Lead-In Cable Extender (5 meter): P/N MAR-90580023 Dome kit Dot-4 Pro, grey, set of 10: P/N MAR-90580012 Dome kit Dot-4 Pro, black, set of 10: P/N MAR-90580015 Mnt bracket Dot-4 Pro, grey, set of 10: P/N MAR-90580009 Mnt bracket Dot-4 Pro, black, set of 10: P/N MAR-90580033 Glare kit Dot-4 Pro,grey, set of 10: P/N MAR-90580006 Glare kit Dot-4 Pro,black, set of 10: P/N MAR-90580030 Mounting profile Dot-4 Pro, 2 meter: P/N MAR-90580018 End cap mounting profile Dot-4 Pro, set of 2: P/N MAR-90580027 String termination cap, set of 2: P/N MAR-90580021 Splice connector, set of 3: P/N MAR-90580020 Bestell Info Exterior Dot-4 Pro, 200mm, 64pcs, 2m lead: P/N MAR-90580001 *Andere Konfigurationen auf Anfrage erhältlich

Der Martin Exterior Dot-9 Pro ist eine leichte Kette von einzeln ansteuerbaren RGBW-basierten Dots, mit denen sich individuelle LED-Videolösungen mit maximaler künstlerischer Flexibilität und minimalem Aufwand realisieren lassen. Jeder Exterior Dot ist in Farbe und Helligkeit kalibriert, um eine hervorragende visuelle Konsistenz über die gesamte Installation zu gewährleisten. Der Exterior Dot-9 Pro kann über Martin P3 System Controller oder jeden sACN- oder Art-Net-basierten Controller angesteuert werden. Er ist die perfekte Lösung für die Integration von LED-Videotechnologie in Fassaden, Sehenswürdigkeiten, architektonische Elemente oder jede andere Struktur im Innen- oder Aussenbereich. Exterior Dot-9 Pro Strings sind vollständig konfigurierbar in Bezug auf die Anzahl der Dots, den Pixelabstand und die Länge des Zuleitungskabels für eine perfekte Integration in architektonische Elemente. Das Mapping von Videos auf Exterior Dots erfolgt schnell und intuitiv über den P3 System Controller, wodurch komplexe Setups und zeitaufwändige Adressierung entfallen. Jeder Exterior Dot-9 Pro enthält neun RGBW-LED mit einer Gesamtlichtstärke von 56 Candela. Die Exterior Dot Pro-Familie vereint unvergleichliche Leistung, Anpassungsfähigkeit und intuitive Bedienung und ermöglicht es Lichtdesignern und -profis nicht nur, die Grenzen herkömmlicher Systeme zu überwinden, sondern inspiriert sie auch, die Grenzen des kreativen Videodesigns neu zu definieren. Funktionen Flexible LED-Beleuchtung auf Strangbasis, mit direkter Sicht Stromversorgung über Exterior AC-Feeder oder Exterior DC-Feeder Vollständig wetterfestes Gehäuse (IP67, IK08 und C-5 hohe Korrosionsbeständigkeit) Martin P3/Art-Net/sACN-kompatibel (automatische Protokollerkennung) Einrichtung und Adressierung über RDM via Art-Net oder Martin P3 Rückmeldung des Status in Echtzeit über RDM via Art-Net und Martin P3 Individuell ansteuerbare RGBW-Dots Farbverstärkung für helle, gesättigte und gemischte Farben Dedizierter Kanal zur Steuerung der Farbtemperatur Eingebaute Effektmakros (FX) für die einfache Erstellung atemberaubender Looks Bis zu 36 Dots pro String Stromsparender Modus für kosteneffiziente Systeme Konfigurierbare Anzahl von Dots, Pixelabstand und Zuleitungskabel Hervorragende Farb- und Helligkeitskonsistenz dank werkseitiger Kalibrierung Eigenständige Programmierung mit bis zu 20 Szenen Intuitive Zuweisung und Adressierung über die P3 System Controller Familie Intelligentes Zubehör wie diffuse Kuppel und Blendschutz Einfache und sichere Montageoptionen durch Halterungen oder Profile Hot-Plug-fähiger String-Anschluss Auslieferung in FSC-zertifizierter Kartonverpackung 5 Jahre Garantie Eigenschaften Physikalische Daten Pixel-Abmessungen: 66.2 x 42.2 x 13.6 mm Pixelabmessungen mit Kuppel: 66.2 mm x 42.2 mm x 34 mm Gewicht: 2.75 kg für 36 Dots, 400 mm Abstand, mit 2 m Anschlusskabel und Stecker Maximale Anzahl von Pixeln pro String: 36 Standard-Pixelabstände (Pitch): 400 mm Minimaler Pixelabstand (Pitch): 175 mm Maximaler Pixelabstand (Pitch): 2000 mm Maximale Länge des Zuleitungskabels: 5 m Bis zu 10 m bei Verwendung eines aktiven Lead-In Cable Extender Steuerung und Programmierung Steuerungsauflösung: 16-bit (P3) oder 8-bit (DMX) Steuerung jeder Farbe Steuerungsprotokolle: Martin P3, Art-Net oder sACN Protokoll-Erkennung: Automatisch DMX Modi: Standard, Extended, Raw, PixelMap (6 Pixel-Modi) DMX-Kanäle: 6, 12, 4, 3, 9, 15 ,27, 54, 108 RDM-Konformität: ANSI/ESTA E1.20 Art-Net-Konformität: Art-Net 1, 2, 3 und 4; einschliesslich RDM via Art-Net sACN-Konformität: ANSI E1.31 - 2016 Martin P3 Konformität: P3 System Controller Software 6.1.0 oder neuer Optik Lichtquelle: 9 RGBW-LED Minimale LED-Lebensdauer: 100.000 Stunden (bis >70% Lichtleistung) * LED-Hersteller: Lumileds Binning: Enges Farb- und Flux-Binning Kalibrierung: Full Gamut Pixel-Kalibrierung *Wert wurde unter den Testbedingungen des Herstellers bei Ta = 25° C ermittelt. Photometrische Daten Betrachtungswinkel: 150° Betrachtungswinkel mit Kuppel: 180° Abschneidewinkel: 130° Lichtintensität Voll@6500K: 70 cd (clear front), 15 cd (diffused dome) Lichtleistung*: Voll@6500K: 189 lm (clear front), 84 lm (diffused dome) Rot: 63 lm (clear front), 30 lm (diffused dome) Grün: 185 lm (clear front), 83 lm (diffused dome) Blau: 42 lm (clear front), 16 lm (diffused dome) * Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen. Konstruktion Dot: Transparentes Polykarbonat, schwarz silikongefüllt Diffusorkuppel: Weisses transluzentes Polykarbonat Verbindungskabel: 6 x 20 AWG, schwarz Mindestbiegeradius des Kabels: 15 mm (0.59 in.) Schutzart: IP67 Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6) Vibrationsfestigkeit: 1.0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3.0g (ANSI C136-31) Installation Befestigungspunkte: Montagewinkel, Montageprofil, vier integrierte Befestigungslöcher für Kabelbinder Ausrichtung: Beliebig Anschlüsse Strom- und Dateneingang zum String vom Feeder: Spezieller 8-poliger Stecker, IP67-zertifiziert. Stromversorgung Strom- und Datenwandler: Exterior AC-Feeder oder Exterior DC-Feeder Betriebsspannung: 15 VDC Leistungsaufnahme Maximal: 2.75 W pro Dot Typisch: 0.9 W pro Dot Leerlauf: 0 W pro Dot * Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität Max. bei voller Intensität, voll weiss, typisch bei Videoinhalt, Leerlauf bei null Intensität Thermik Kühlung: Konvektion Maximale Umgebungstemperatur (Ta max.): 55° C (131° F) Minimale Umgebungstemperatur (Ta min.): -30° C (-22° F) Spitzenwärmeabgabe (berechnet, bei voller Intensität, volles Weiss): 3,4 BTU/Std. Typische Wärmeabgabe (berechnet, mit typischem Videoinhalt): 1,4 BTU/Std.* *Die Zahlen für typische Videoinhalte sind nur Richtwerte und können variieren. Umwelt RoHS: Erfüllt REACH: Erfüllt WEEE: Erfüllt Proposition 65: Erfüllt Lichtausbeute (max. Leistung): 15 lm/W LWR Lumen-Gewicht-Verhältnis : 340 lm/kg (154 lm/lb)* Verpackung: FSC-zertifizierte Pappeinlage und Umkarton Zulassungen Globale CB-Zertifizierung/IECEE: EC 62368-1 EU-Sicherheit: EN62638-1 US-EMC: EN 55032, EN55035, EN 61000-3-2, EN 61000-3-3 US-Sicherheit: UL 62638-1 US EMC: 47 CFR Teil 15 Klasse A Kanadische Sicherheit: CSA C22.2 Nr. 60238-1 Australien/NZ: RCM Vereinigtes Königreich: UKCA Indien: BIS IS 10322 (Teil5/Abschnitt7) Dazugehörige Produkte Exterior AC-Feeder: P/N MAR-90580003 Exterior DC-Feeder: P/N MAR 90580004 Martin P3 PowerPort 2000: P/N MAR-90721200 Martin P3 PowerPort 500 IP Rental: P/N MAR-90721201 Martin P3 PowerPort 500 IP Install: P/N MAR-90721202 Martin DCE PSU 240 IP: P/N MAR-90721203 DCE DataSplitterBooster IP: P/N MAR-90721204 Martin P3-175 System Controller: P/N MAR-90721100 Martin P3-275 System Controller: P/N MAR-90721101 Martin P3-PC System Controller: Free download from martin.com Martin Companion Software: Free download from martin.com Double string cable adapter: P/N MAR-90580024 Zubehör Loose ribbon cable (10 meter): P/N MAR-90580022 Glare kit Dot-9 Pro, grey, set of 10: P/N MAR-90580007 Glare kit Dot-9 Pro, black, set of 10: P/N MAR-90580031 Dome kit Dot-9 Pro, grey, set of 10: P/N MAR-90580013 Dome kit Dot-9 Pro, black, set of 10: P/N MAR-90580016 Mnt bracket Dot-9 Pro, grey, set of 10: P/N MAR-90580010 Mnt bracket Dot-9 Pro, black, set of 10: P/N MAR-90580034 Mounting profile Dot-9 Pro, 2 meter: P/N MAR-90580019 End cap mounting profile Dot-9 Pro, set of 2: P/N MAR-90580028 Active Lead-In Cable Extender, 5 meter: P/N MAR-90580023 String termination cap, set of 2: P/N MAR-90580021 Splice connector, set of 3: P/N MAR-90580020 Bestell Info Exterior Dot-9, 400mm, 36pcs, 2m lead: P/N MAR-90580002 *Andere Konfigurationen auf Anfrage erhältlich
