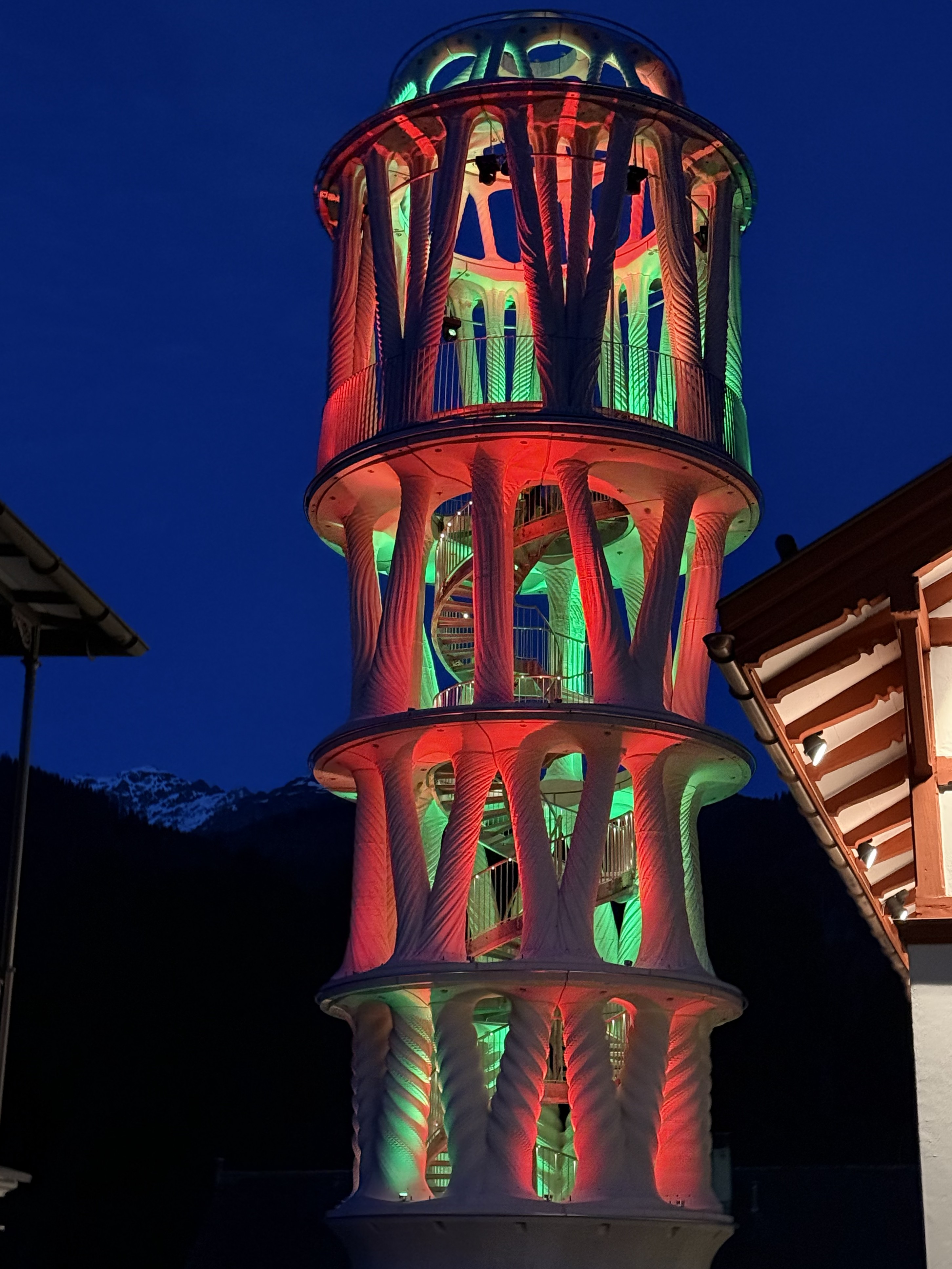

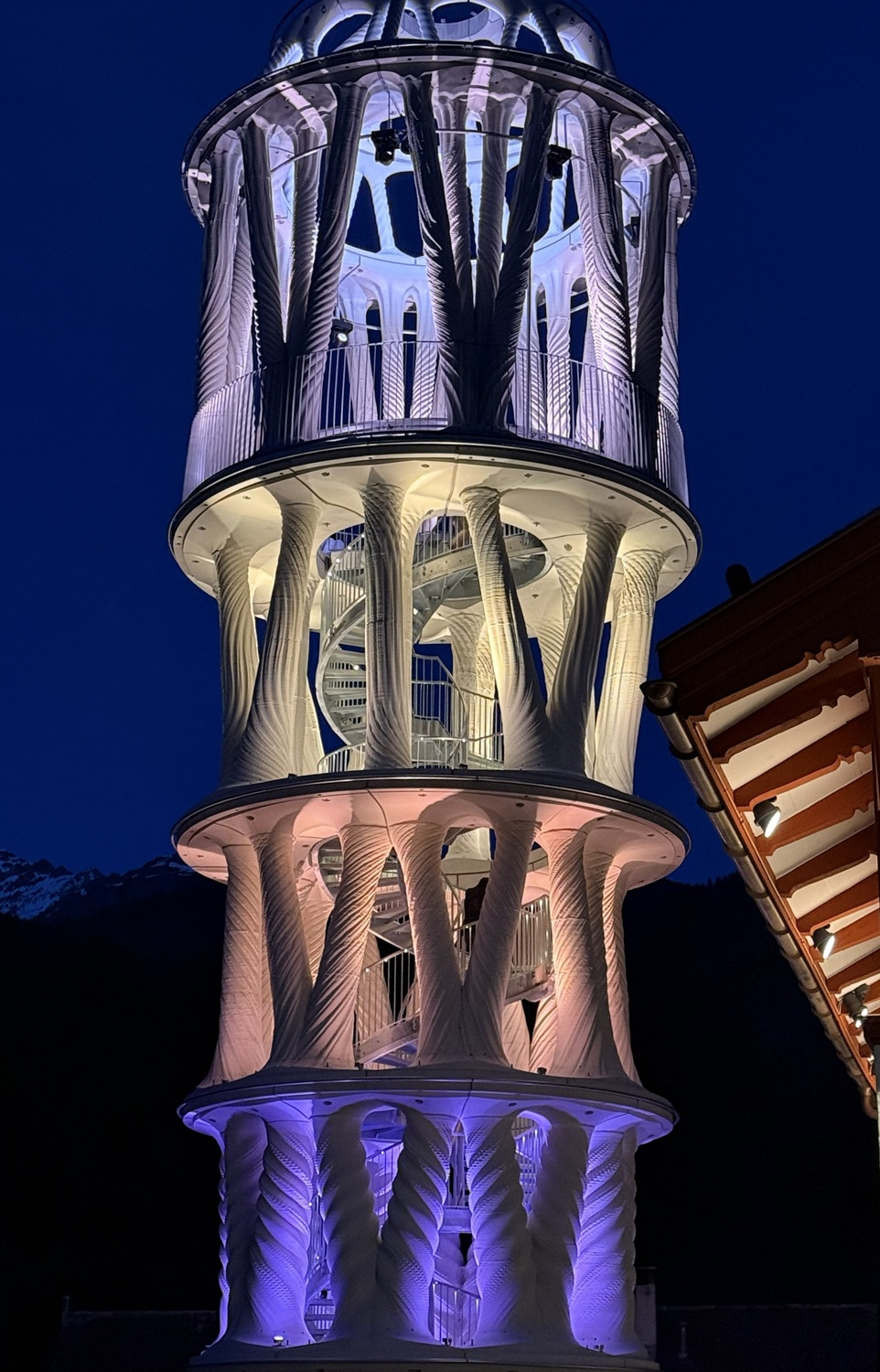

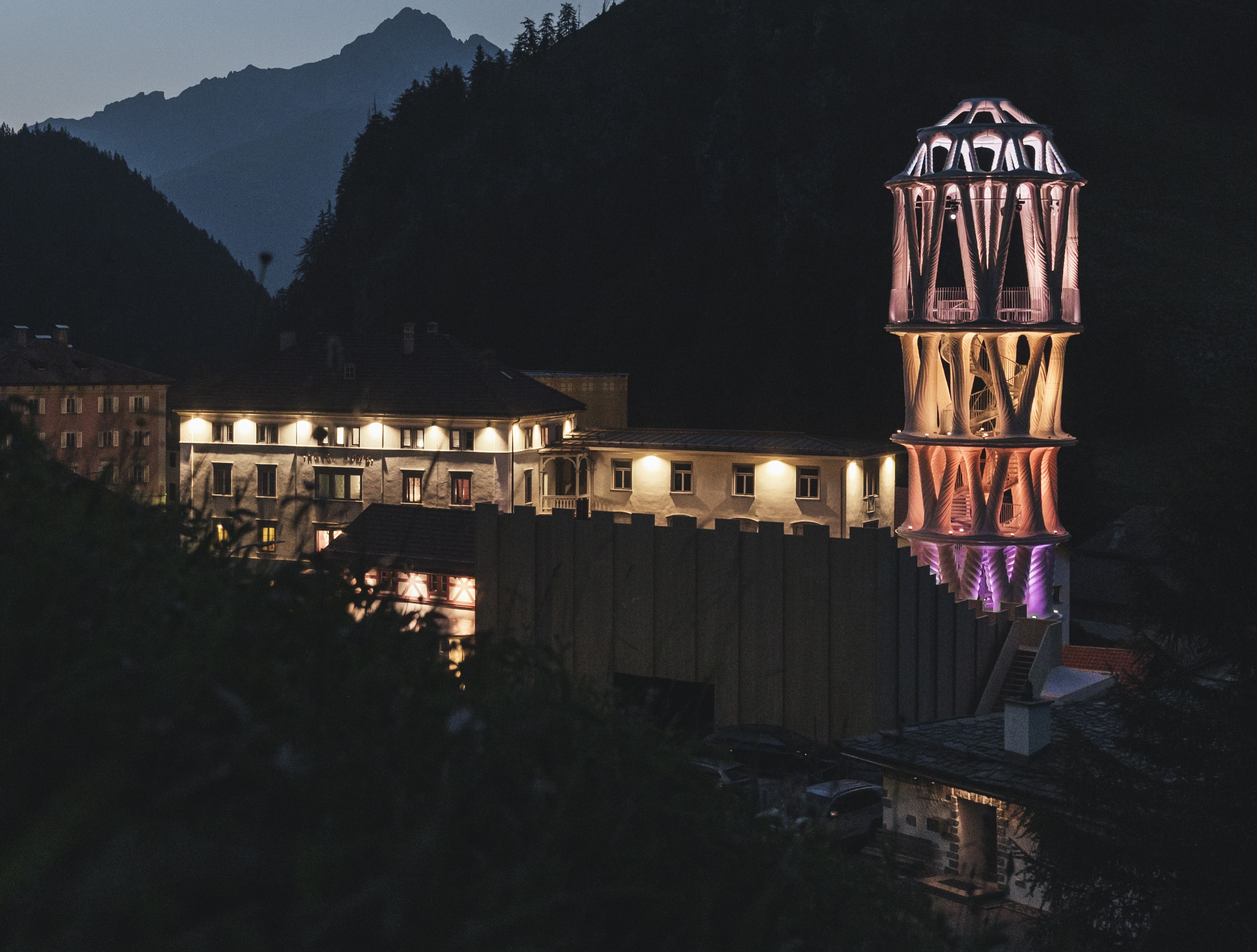

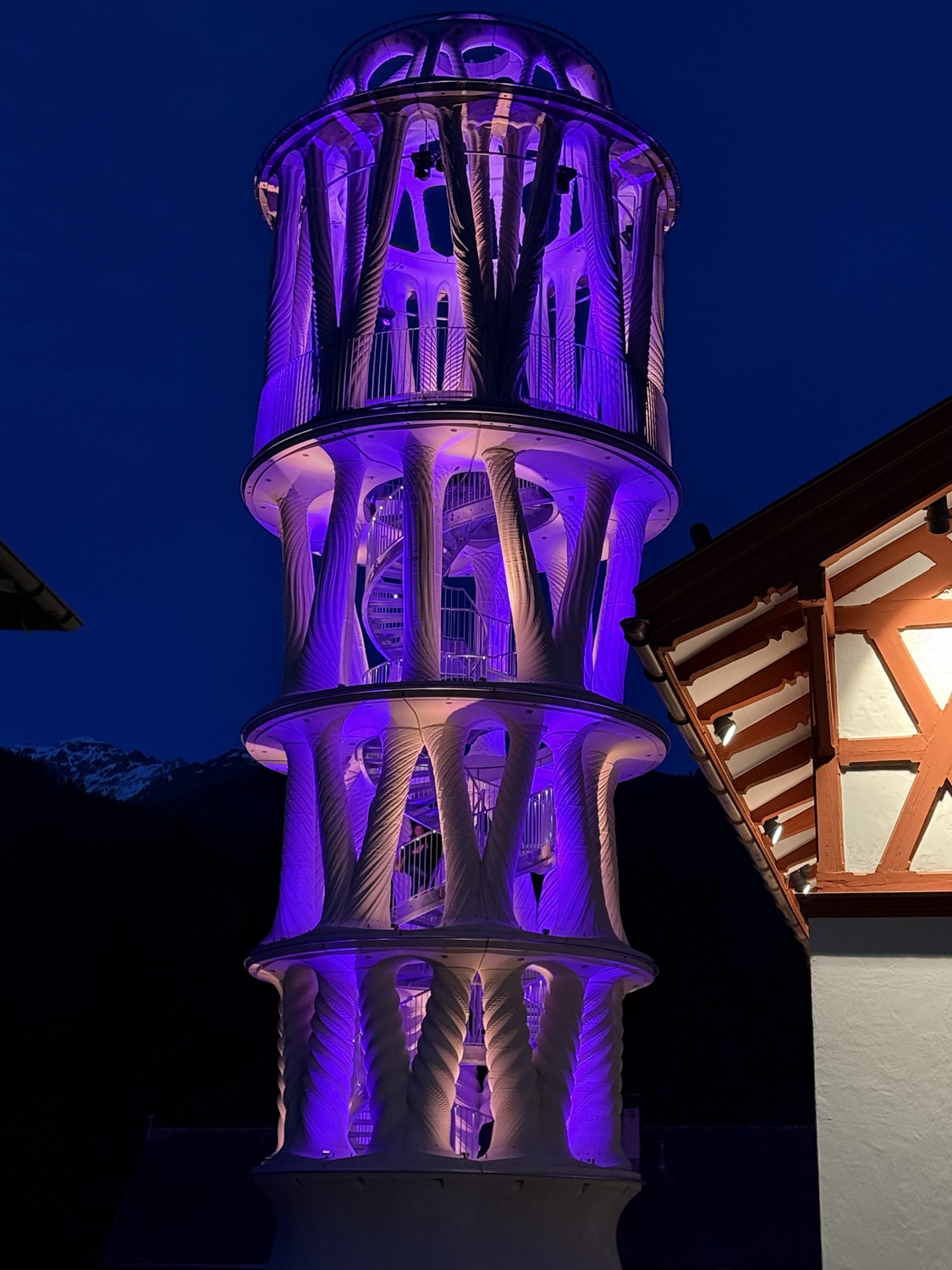

Im bündnerischen Mulegns entsteht mit dem Weissen Turm ein weltweit einzigartiges Bauwerk: der erste 3D-gedruckte Betonturm, entwickelt in Zusammenarbeit mit der ETH Zürich. Eingebettet in ein historisch gewachsenes Dorf, verfolgt das Projekt ein ambitioniertes Ziel – kulturelles Erbe bewahren und gleichzeitig neue Formen der Nutzung ermöglichen.
Eine zentrale Rolle spielt dabei das Licht. Es soll Architektur inszenieren, Orientierung schaffen und gleichzeitig den sensiblen Umgang mit der alpinen Umgebung gewährleisten. Die Herausforderung bestand darin, eine Steuerungslösung zu entwickeln, die sowohl einfach bedienbar ist als auch komplexe Lichtstimmungen für unterschiedliche Nutzungsarten ermöglicht – von ruhigem Architekturlicht bis hin zu szenischer Inszenierung für Veranstaltungen.
Die Lichtstimmungen und szenischen Abläufe wurden im Projekt zunächst über ein grandMA3 System entwickelt und programmiert. Für den dauerhaften Betrieb werden diese jedoch über die Steuerungslösungen von Visual Productions abgerufen und gesteuert. Die Lösung von Visual Productions verbindet unterschiedliche Welten: architektonische Beleuchtung mit DALI-Verbrauchern, Eventtechnik mit DMX-Steuerung sowie weitere Schnittstellen wie 0–10 V. Dadurch lassen sich sämtliche lichttechnischen Gewerke zentral koordinieren und flexibel ansteuern. D
Das Ergebnis ist eine Lichtlösung, die weit über klassische Beleuchtung hinausgeht: Der Turm kann flexibel zwischen unterschiedlichen Nutzungsmodi wechseln – ohne technische Umrüstungen. Architektur, Bühne und öffentlicher Raum verschmelzen zu einer stimmigen Einheit.
So wird Licht zum verbindenden Element – zwischen Vergangenheit und Zukunft, zwischen Baukultur und technologischer Innovation.
Serge Schmuki von Tokyoblue betont, dass die Zusammenarbeit mit menzi ebz ein wichtiger Bestandteil vieler gemeinsamer Projekte ist – insbesondere in der Planung und Ausschreibung. Dabei spiele nicht nur die fachliche Kompetenz eine zentrale Rolle, sondern auch der kontinuierliche Austausch sowie die zuverlässige Unterstützung in der Umsetzung: „Gerade auch vor Ort zeigt sich der Mehrwert durch das qualifizierte Fachpersonal und die gemeinsame technische Umsetzung.“
Die gestalterische Handschrift von Tokyoblue
Hinter dem Licht- und Steuerungskonzept steht mit Tokyoblue ein erfahrenes Planungsbüro für medientechnische und lichtgestalterische Lösungen. Das Team verbindet künstlerischen Anspruch mit technischer Präzision und entwickelt Konzepte für Architektur, Bühnen- und Eventproduktionen sowie kulturelle Räume. Dabei reicht das Spektrum von der Beratung und Szenografie über die Systemplanung bis hin zur technischen Umsetzung komplexer Licht- und Medieninstallationen.
Gerade in Projekten wie Mulegns zeigt sich diese Stärke: Licht wird nicht nur funktional gedacht, sondern als integraler Bestandteil der Architektur und Nutzung. So entstehen Lösungen, die gestalterische Qualität, technische Integration und intuitive Bedienbarkeit miteinander verbinden.
KioscTouch2 – Die intuitive Touchscreen-Lösung KioscTouch2 ist ein wandmontierter Touchscreen, der als intuitive Benutzeroberfläche für Ihr Lichtsteuerungssystem konzipiert wurde. Er bietet umfangreiche Personalisierungsoptionen, sodass Sie die Benutzeroberfläche vollständig an Ihre Bedürfnisse anpassen können. Einfache Installation Die Installation von KioscTouch2 ist unkompliziert und flexibel in jeder Umgebung möglich. Das Gerät lässt sich dank Magneten auf der Rückseite leicht befestigen. Für zusätzliche Sicherheit kann eine Schraube an der Unterseite eingesetzt werden. Einfach das Ethernet-Kabel anschliessen und über PoE mit Strom versorgen – schon ist Ihr KioscTouch2 einsatzbereit. Nahtlose Steuerung KioscTouch2 verfügt über einen 8-Zoll-Touchscreen mit hoher Pixeldichte, der eine reaktionsschnelle und flüssige Bedienung sowie klare und detailreiche Darstellungen ermöglicht. Dank flexibler Ausrichtung lässt sich das Gerät sowohl im Hoch- als auch im Querformat installieren – perfekt abgestimmt auf das Layout und den Arbeitsablauf Ihres Veranstaltungsorts. Sie können mehrere Seiten erstellen, um verschiedene Aufgaben oder Benutzeroberflächen zu organisieren, und den Zugriff mit einem Passwort schützen. So ist aus jedem Blickwinkel eine optimale Sichtbarkeit, einfache Bedienung und Sicherheit gewährleistet. Fernsteuerung für Lichtsteuerungen KioscTouch2 ist darauf ausgelegt, UDP-, OSC- und TCP-Nachrichten zu senden und eignet sich somit ideal für die Fernsteuerung Ihrer Lichtsteuerungen. In Verbindung mit anderen Visual Productions Controllern wie CueCore, DaliCore und LPU-2 entfaltet KioscTouch2 das volle Potenzial des Visual-Productions-Ökosystems. Über das Gerät können Benutzer Szenen oder Presets auswählen, Intensitäten einstellen, RGB-Farben wählen und zahlreiche weitere Lichtfunktionen nutzen. Ausserdem ist KioscTouch2 mit AV-Geräten von Drittanbietern kompatibel, sofern diese die Protokolle UDP, OSC oder TCP unterstützen. Gestalten Sie Ihr eigenes Dashboard Passen Sie die Benutzeroberfläche individuell an, indem Sie Schaltflächen, Regler, Farbwähler, XY-Kontrollen, Beschriftungen oder Bilder hinzufügen. Jedes Element kann mit OSC-, UDP- oder TCP-Tags versehen werden, um sein Verhalten exakt zu definieren und optimal mit Ihrer Lichtsteuerung zu interagieren. Diese Flexibilität erlaubt es, Benutzeroberflächen zu gestalten, die zu jedem Workflow passen – ideal sowohl für technische als auch nicht-technische Anwender, egal ob Sie ein einfaches Bedienfeld oder ein umfassendes Dashboard benötigen. Kiosc Editor App KioscTouch2 lässt sich vollständig mit der Kiosc Editor App anpassen. Diese steht kostenlos auf der Website von Visual Productions zum Download bereit. Mit der App können Sie Ihre Steuerungsoberfläche nach Belieben einfach oder umfangreich gestalten. Kiosc App Kiosc ist auch als App erhältlich und bringt das gleiche Erlebnis wie KioscTouch2 auf Ihr eigenes Tablet. Laden Sie die Kiosc App herunter und steuern Sie Ihre Lichtanlage ganz einfach von praktisch überall. Die App ist für Desktop- und Mobilbetriebssysteme verfügbar – darunter Windows, macOS, Ubuntu Linux, iOS und Android – jeweils über den entsprechenden App Store zugänglich. 8” kapazitiver Touchscreen 1280x800 Pixel PoE SpeisungBis zu 16 Pages
Der CueCore3 ist ein 2.048 DMX-Kanäle Controller für permanente Installationen. Visual Productions stellt den leistungsstärksten CueCore vor, der jemals hergestellt wurde. Eine Menge Lichtleistung in einem kleinen Paket. Wie immer ist der CueCore3 für den Non-Stop-Betrieb ausgelegt und hat keine beweglichen Teile. Das Gerät ist komplett in Halbleitertechnik ausgeführt und bietet eine Zuverlässigkeit, die es Lichttechnikern ermöglicht, das Gerät einzubauen und zu vergessen“. Mehr Kanäle Der CueCore3 verfügt über vier DMX-Ports, die jeweils bidirektional und optisch isoliert sind. Die vier DMX-Universen sind auch über Art-Net, sACN und KiNet verfügbar. Mehr Kapazität Die erweiterten CPU- und Speicherkapazitäten des CueCore3 sorgen für mehr Kapazität bei allen Funktionen des CueCore. Die Anzahl der Wiedergabemöglichkeiten wurde auf 16 erhöht. Der DMX-Aufnahmespeicher ist nun 6 GB gross, ca. 200 mal grösser als beim CueCore2. Die maximale Anzahl von Quellen, Aktionen und Tasks wurde ebenfalls deutlich erhöht. Volle RDM-Funktionalität Der CueCore3 ist ein vollständiger RDM-Controller. Er bietet Discovery, Adressänderungen und das Auslesen von Statusinformationen. DMX aufzeichnen oder über das Web-Interface programmieren Lichtshows, die auf Konsolen von Drittanbietern entwickelt wurden, können mit dem CueCore3 problemlos aufgezeichnet werden. Er bietet sogar Funktionen zur Erstellung von nahtlosen Schleifen in Ihrer Aufnahme. Die Aufnahme externer Shows kann über DMX, Art-Net oder sACN erfolgen. Alternativ können Sie auch Ihre eigenen Szenen über das schnelle Web-Interface des CueCore3 programmieren. System-Integration Der CueCore3 bietet die gleiche beeindruckende Sammlung von Protokollen, die die CueCore-Reihe so leistungsstark macht. Von typischen Beleuchtungsprotokollen wie DMX-512, Art-Net, sACN und KiNet. Bis hin zu Protokollen, die es Ihnen ermöglichen, mit jeder Art von Nicht-Lichtgeräten zu interagieren, wie GPI, MIDI, UDP, TCP und OSC. Es werden sogar Timecode-Protokolle wie SMPTE und MTC unterstützt. Show-Steuerung und Automation Das autonome Verhalten des CueCore3 kann durch flexible Show-Control-Programmierung angepasst werden. Diese Funktionalität ermöglicht es Ihnen, die Showwiedergabe zu automatisieren. Sie können Trigger basierend auf jedem eingehenden Protokoll definieren. Und Sie können Signale von einem Protokoll in ein anderes umwandeln. Ein Datum/Uhrzeit/Wochentag-Scheduler steht Ihnen zur Verfügung. SPEZIFIKATIONEN 10/100M Ethernet-Anschluss Programmierung über Web-Interface 4 x DMX512-A (ANSI E1.11) Anschlüsse (Opto-isoliert, bidirektional) RDM (ANSI E1.20) MIDI IN + OUT (inkl. MTC, MSC, MMC) SMPTE-Timecode 4x GPI-Anschlüsse (Schliesskontakt oder 0-10V) Echtzeituhr mit Batterie Art-Net, sACN, KiNet HTTP, TCP, UDP & OSC Protokoll zur Synchronisierung mehrerer Cores 9-24V DC 500mA (Netzteil enthalten) Power over Ethernet (Klasse III) Montage: Desktop, DIN-Schiene oder 19” Rack (optional) Betriebstemperatur: -20°C bis +50°C (-4°F bis 122°F) Kompatibel mit Kiosc-Software Inklusive CueluxPro- und vManager-Software Zertifizierungen: CE, ROHS, UKCA, FCC, UL62368-1 und CSA C22.2
Beschreibung Da die Architainment-Branche weiter wächst, verschmilzt sie zunehmend mit dem traditionellen Architekturbeleuchtungsmarkt. Visual Productions tritt mit der Entwicklung des DaliCore, eines Beleuchtungscontrollers für das DALI-Protokoll, in das Architektursegment ein. Steuerung von DALI Der DaliCore ist ein Beleuchtungscontroller, der DALI unterstützt, einschliesslich DT6 und DT8. Eine ideale Lösung für eine eigenständige DALI-Installation, da der DaliCore die Inbetriebnahme und tägliche Steuerung der 64 DALI-Leuchten übernimmt. Auslösung durch viele Protokolle Bei kombinierten DMX- und DALI-Projekten ersetzt der DaliCore die Verwendung von DMX-zu-DALI-Konvertern. Der DaliCore kann jedes Entertainment-Protokoll wie DMX, Art-Net oder sACN empfangen und die erforderliche DALI-Steuernachricht auslösen. Diese Strategie führt zu wesentlich sanfteren Dimmkurven im Vergleich zur Umwandlung von Echtzeit-DMX-Werten in DALI-Werte. Steuerung von DMX Obwohl der DMX-Port des DaliCore für die Umwandlung genutzt werden könnte, ist er tatsächlich dafür vorgesehen, hybride DALI- und DMX-Installationen zu erleichtern. Mit dem DaliCore können Sie Beleuchtungsszenen auswählen, die sowohl DALI- als auch DMX-Leuchten umfassen, wobei RDM zur Erkennung und Konfiguration der maximal 32 DMX-Leuchten verwendet wird. Kombinieren mit anderen Produkten der Familie Durch die Einbindung des DaliCore in das DALI-Netzwerk kann das Beleuchtungssystem mit allen anderen Steuergeräten aus der Produktreihe von Visual Productions erweitert werden. Der DaliCore bietet nahtlose Verbindungen zu beispielsweise dem B-Station-Tastenpanel, der anpassbaren GUI-App Kiosc, dem wandmontierten Touchscreen Kiosc Touch und dem fortschrittlichen DMX-Beleuchtungscontroller CueCore2. Technische Daten DALI-Port (64 Leuchten) DT-8 DMX-512-Port (RDM unterstützt, optisch isoliert, 32 Leuchten) 4x GPI-Port (Kontakt- oder 0-10V-Auslösung) Ethernet UDP TCP (Eingang) OSC Art-Net sACN DIN-Schienenmontage
Hohe Anschlussdichte für Touring und InstallationDer LumiNode 12 wurde speziell mit einem robusten 19″-Gehäuse aus Metall für die Rackmontage entwickelt und ist damit eine ideale Lösung für Tourneen, Theater- und Studioinstallationen. Ausgestattet mit 2x 1Gb Ethercon Ports und 12x 5-pin DMX Ports bietet der LumiNode 12 eine hohe Anzahl an DMX Ports in nur einem einzigen Rack-Einheit Platz. Jeder DMX-Port ist vollständig optisch und galvanisch isoliert und kann als Ein- oder Ausgang konfiguriert werden. Alle relevanten Industriestandard-Protokolle wie Art-Net, sACN, KiNET, RTTRpl (Blacktrax) werden unterstützt und können von den 16 integrierten Prozess-Engines verarbeitet und konvertiert werden, die die Modi HTP, LTP, Crossfade, Backup, Switch und Custom Merging mit Soft-Patch-Funktionalität unterstützen. Der LumiNode 12 ist die ideale 19" Rackeinheit, die Ihnen die höchste Dichte an DMX/RDM Ports auf dem Markt bietet.
Die grandMA3 light ist das Arbeitstier der grandMA3 Serie und bietet die perfekte Kombination aus Leistung und Baugrösse. Die grandMA3 light eignet sich für jegliche Art von Anwendung und ist auch bei anspruchsvollen Produktion die richtige Wahl. Dies macht sie zur wohl vielseitigsten Konsole am Markt.Mit ihren 60 physikalischen Playbacks, 16 zuweisbaren x-Tasten und der dedizierten Master Playback Sektion bietet die grandMA3 light eine Vielzahl an Playback-Möglichkeiten. Grosse Multi-Touch-Monitore ermöglichen sofortigen Zugriff auf Programmier-Tools und sind für individuelle Anforderungen vollständig konfigurierbar. Die zwei Letterbox-Monitore verhalten sich kontext-bezogen und bieten Feedback und Optionen für die grandMA3 Playback- und Encoder-Hardware. Mit ihren 16'384 Steuerungsparametern ist die grandMA3 light die perfekte Basisplattform für die prestigeträchtigsten Entertainment-Beleuchtungsanwendungen der Welt. Die Systemgrösse ist mit Hilfe von grandMA3 processing units bis hinauf zu 250.000 Parametern skalierbar. Die grandMA3 light ist kompatibel zur grandMA2 und grandMA3 Software. Ihre Hardware ist ergonomisch optimiert und kann standardmässig als Silent Version eingestuft werden. Die grandMA3 Konsolen bieten eine vollständig neue Benutzeroberfläche mit optimierter Befehlssektion für intuitiven und schnellen Zugriff. Alle grandMA3 Pulte sind mit Dual Encodern ausgestattet, die den Anwendern eine intuitive Steuerung zusätzlicher Funktionen und Features ermöglichen. Die Funktionen der Dual Encoder können anwenderspezifisch zugeordnet werden, was die Bedienung erleichtert und die Programmierung beschleunigt. Über die gesamte grandMA3 Konsolen Reihe sind langlebige motorisierte Playback Fader verbaut. Um eine individualisierbare Übersicht über das Playback zu ermöglichen, besitzt jeder Fader einfärbbare Light-Pipes. Dank der RGB-hinterleuchteten Encoder, bieten alle Playbacks direkten Zugriff auf Tastendrucke sowie Intensität und Timing-Wechsel. Das grandMA3 Betriebssystem ist völlig neu und wurde so konzipiert, dass sich sowohl Neueinsteiger als auch langjährige grandMA Programmierer sofort gut aufgehoben fühlen. Um sicherzustellen, dass der neue Funktionsumfang die wirklichen Bedürfnisse der MA Familie anspricht, ist umfangreiches Anwender-Feedback in die Entwicklung eingeflossen. Die neuen Funktionen werden durch eine erweiterte grandMA2 Syntax unterstützt, mit der sich bestehende MA Nutzer sofort vertraut fühlen. Die grandMA3 Software umfasst eine elegante, neue System-Architektur, die unter anderem neue Fixtures, Funktionen und eine revolutionäre Effekt-Handhabung beinhaltet. Diese neuen Konzepte, erarbeitet von Branchenvisionären, werden in einer verfeinerten Benutzeroberfläche dargeboten und sind darauf ausgelegt, alltägliche Aufgaben sehr intuitiv bewältigen zu können. Das Selektieren von Fixtures, Anpassen von Werten, Speichern von Presets und das Wiedergeben von Cues fühlt sich vertraut an, wurde jedoch in vielen Details deutlich verbessert. Ein besserer Überblick, schnellerer Zugriff und präzisiere Informationen verbessern das Nutzer-Erlebnis sowohl während der Programmierung als auch bei der Durchführung einer Show.Fixture-Informationen sind nun generisch und erlauben dadurch ein einfacheres Austauschen von programmierten Daten zwischen verschiedenen Fixtures. MA unterstützt standardmäßig das neue General Device Type Format (GDTF), mit dessen Hilfe Fixture-Hersteller sicherstellen können, dass ihre Fixtures bestmöglich kontrolliert werden können.. Eigenschaften 16.384 Parameter (4.096 im Mode 2)Echtzeit-Kontrolle von bis zu 250.000 Parametern pro Session in Kombination mit grandMA3 processing units 6 DMX-Ausgänge, 1 DMX-Eingang 2 interne Multi-Touch-Screens in faltbarem Monitorwing 2 interne Letterbox-Multi-Touch-Screens 2 interne Multi-Touch-Control-Screens 2 externe Multi-Touch-Screens können angeschlossen werden 41 rotierbare RGB hinterleuchtete Encoder 5 hinterleuchtete Dual Encoder 15 motorisierte und hinterleuchtete 60mm Fader 60 unabhängige Playbacks 16 zuweisbare x-Tasten Integrierte Tastaturschublade Eingebaute unterbrechungsfreie Stromversorgung (USV) 3 etherCON und 6 USB-Anschlüsse 2 hinterleuchtete und motorisierte A/B 100mm Fader Individuell hinterleuchtete, dimmbare und geräuscharme (klicklose) TastenSteckverbinder: 1 x powerCON TRUE13 x etherCON/RJ456 x DMX512-A Out (5pin XLR weiblich)1 x DMX512-A In (5pin XLR männlich)1 x MIDI In (5pin DIN weiblich)1 x MIDI Out (5pin DIN weiblich)1 x Linear Timecode (3pin XLR weiblich)1 x Audio In (3pin XLR weiblich)1 x GPI General Purpose Interface (D-SUB DE9 weiblich) zur Fernbedienung2 x DisplayPort 1.2 für externe Screens2 x S/PDIF In und Out3 x USB 2.0 (Typ A)3 x USB 3.0 (Typ A)2 x LED Pultleuchte (4pin XLR weiblich)

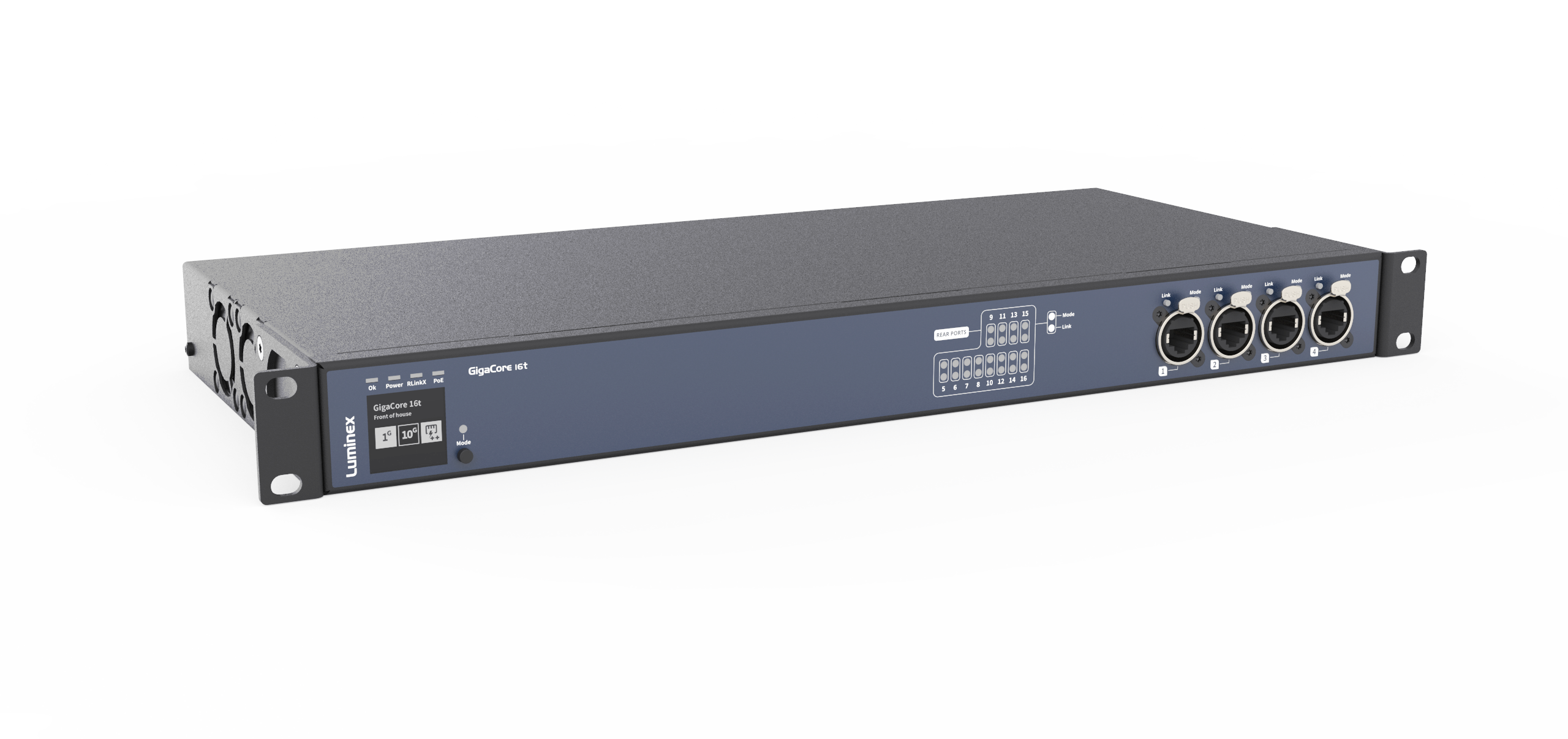

Der GigaCore 16t ist ein 1 Gigabit Ethernet Switch für professionelle Touring-Anwendungen. 1Gb Netzwerk-Switch für konvergente AV-Netzwerke Der Gigacore 16t ist ein 1-Gigabit-Ethernet-Switch für professionelle Touring-Anwendungen in den Bereichen Beleuchtung, Audio und Video mit häufigem Auf- und Abbau oder für jede andere Anwendung, bei der eine robuste Konnektivität erforderlich ist. Er wurde entwickelt, um die neuesten AV-Protokolle zu unterstützen und ist das Rückgrat eines konvergenten Netzwerks, das die parallele Nutzung mehrerer Anwendungen im selben Netzwerk ermöglicht. 1Gb Konnektivität Gigacore 16t ist ein unverzichtbarer Bestandteil eines mobilen AV-Netzwerks, wo Zuverlässigkeit und eine schnelle und einfache Einrichtung erforderlich sind. PoE++ Die PoE++-Implementierung an jedem Kupferanschluss ermöglicht den Einsatz aller heute erhältlichen PoE-Geräte. Die heutigen PoE-Standards (802.3af, 802.3at und 802.3bt) werden alle erfüllt. Gigacore 16t kann fast jede IP PTZ-Kamera, jeden Netzwerknode oder PoE-Lautsprecher auf dem Markt direkt ansteuern. AV getestet für reale Anwendungen GigaCore Switches sind vollständig in realen Anwendungen mit großen Marken der AV-Industrie für verschiedene Protokolle getestet, einschließlich NDI™, Dante™, AVB/MILAN, AES67, ST-2110, IPMX, MA-Net und viele mehr. Wir geben ein Protokoll nicht einfach nur frei, sondern testen es tatsächlich. Aufgrund von praxisnahen Anwendungen und Kompatibilitätstests verstehen wir die Anwendungen und stellen sicher, dass Sie unser Produkt mit Vertrauen einsetzen können. Das Luminex-Supportteam spricht wirklich Ihre Sprache und verfügt über ein umfangreiches AV-Wissen, das nicht nur aus der Diskussion von Protokollen, sondern vor allem aus der Zusammenarbeit mit Ihnen und der Bewältigung Ihrer realen Anwendungsnetzwerkprobleme stammt. Robustes und doch leises Design Ein robustes und dennoch leises Design erlaubt es Ihnen, GigaCore in jeder AV-Umgebung zu verwenden. Die Lüfter sind drehzahlgeregelt, um eine minimale Geräuschentwicklung zu gewährleisten und einen langlebigen Betrieb zu garantieren. Dies erlaubt es, den GigaCore in den leisesten Umgebungen wie Theatern und Studios einzusetzen. Araneo zur Verwaltung und Überwachung des gesamten Systems Alle GigaCore Switches können mit einem einzigen Netzwerkweiten Tool verwaltet werden: Araneo Der Online-Modus von Araneo zeigt alles, was Sie über den Status Ihres GigaCore-Netzwerks wissen müssen. Datenströme und Topologie werden ebenso visualisiert wie der Portstatus jedes GigaCore. Überwachen Sie Ihr Netzwerk mit Vertrauen und handeln Sie, bevor die Show unterbrochen wird! Im Offline-Modus können Sie mit Araneo die komplette Netzwerktopologie und die GigaCore-Einstellungen im Voraus planen. Die Inbetriebnahme des Netzwerks verringert sich auf einen einfachen Klick auf eine Schaltfläche. Intuitive Web-UI Die eingebaute Web UI ermöglicht es Ihnen, die Einstellungen auf intuitive Weise vorzunehmen. Das Zuweisen von Gruppen (VLANS) zu Ports, das Erstellen von Trunks oder das Anpassen anderer Port- und PoE-Einstellungen kann im Handumdrehen erfolgen, und die Statusseite gibt Ihnen einen Überblick über den gesamten Switch auf einen Blick. Die Toolbox-Seite erlaubt die Verwaltung von Profilen und ermöglicht ein einfaches Firmware-Upgrade. Einheitliche LED-Farben Einheitliche Gruppen- (VLAN-) Farben in der Web-UI, in Araneo und auf den LEDs der Frontplatte.
