Luminex LumiNode 12

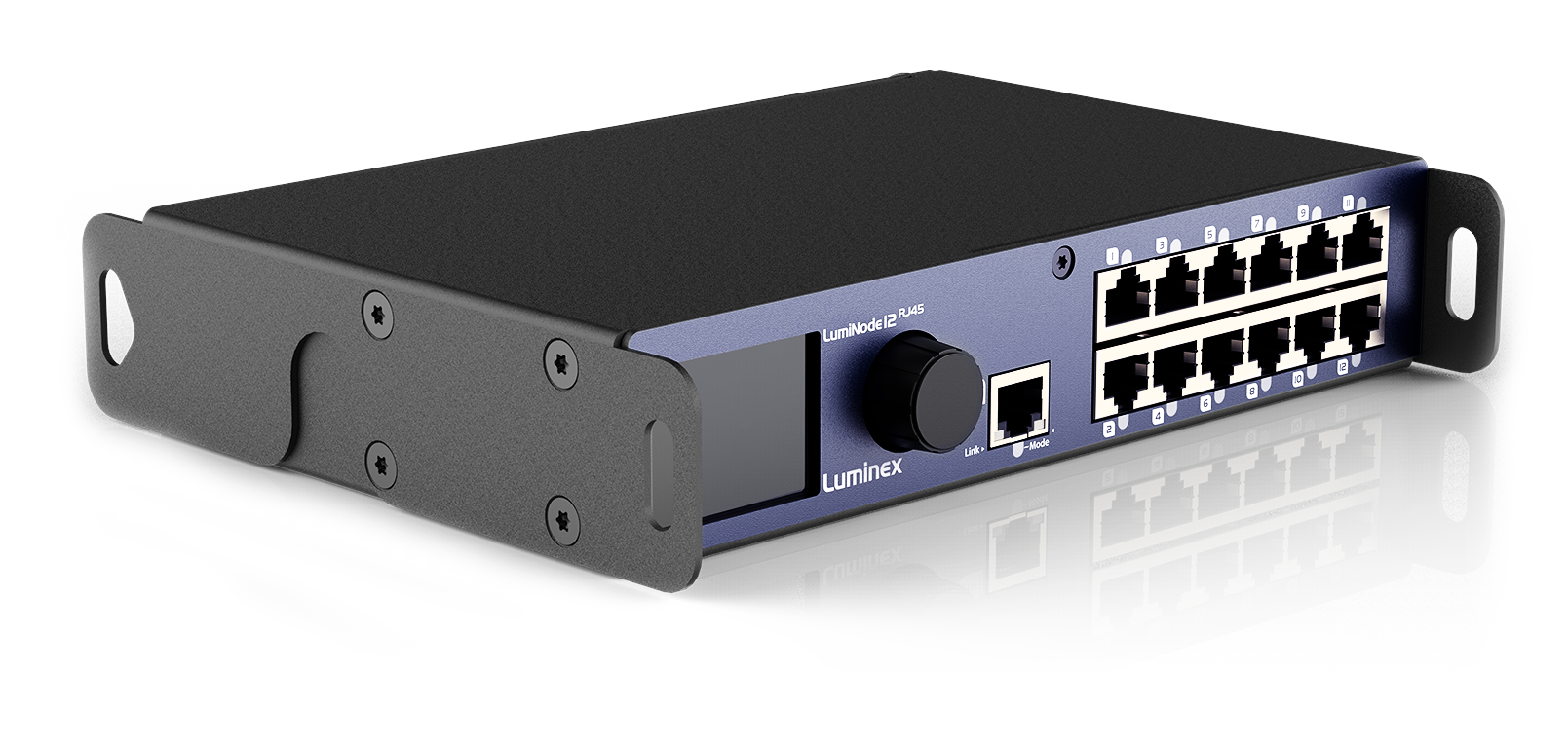

Hohe Portdichte in einem halben 19" Einbaugehäuse LumiNode 12 RJ45 wurde speziell mit einem robusten 19″-Metallgehäuse für Einzel- oder Doppel-Rack-Montage entwickelt und ist damit eine ideale Lösung für Theater- und Studioinstallationen. Er erreicht bis zu 24 Ausgänge in einem 1U-Rackraum. Die RJ45-DMX-Konnektivität ermöglicht die Integration in eine gängige und kostengünstige Infrastruktur mit Cat5e- (oder höherer) Verkabelung. Ausgestattet mit 2x 1Gb Ethercon Ports und 12x RJ45 DMX Ports bietet der LumiNode 12 RJ45 eine hohe Anzahl an DMX Ports in nur einer halben Rackeinheit.Jeder DMX-Port ist vollständig optisch und galvanisch isoliert und kann als Ein- oder Ausgang konfiguriert werden. Alle relevanten Industriestandardprotokolle wie Art-Net, sACN, KiNET, RTTRpl (Blacktrax) werden unterstützt und können in 16 integrierten Prozess-Engines verarbeitet und konvertiert werden, die die Modi HTP, LTP, Crossfade, Backup, Switch und Custom Merging mit Soft-Patch-Funktionalität unterstützen.

Halb 19″ oder an der Traverse montierbar Der LumiNode 4 wurde speziell mit einem robusten Metallgehäuse für die Rack- oder Truss-Montage entwickelt, was ihn zu einer idealen Lösung für Tourneen, Theater- und Studio-AV-Installationen oder für den Einsatz bei Live-Auftritten macht. Ausgestattet mit 2x 1Gb Ethercon Ports und 4x 5-pin DMX Ports bietet LumiNode 4 Flexibilität in einem halben 19″ Gehäuse. Der M10-Einsatz und die Schutzohren sind so angebracht, dass das Gerät sicher an jeder Beleuchtungsstruktur befestigt werden kann. Jeder DMX-Anschluss ist vollständig optisch und galvanisch isoliert und kann als Ein- oder Ausgang konfiguriert werden. Alle relevanten Industriestandardprotokolle wie Art-Net, sACN, KiNET, RTTRpl (Blacktrax) werden unterstützt und können von den 6 integrierten Prozess-Engines verarbeitet und konvertiert werden, die HTP, LTP, Crossfade, Backup, Switch und benutzerdefinierte Merging-Modi mit Soft-Patch-Funktionalität unterstützen.

Traversen oder Wandmontage möglichLumiNode 2 wurde speziell mit einem robusten Metallgehäuse für die Montage an einer Traverse oder an der Wand entwickelt und ist damit eine ideale Lösung für Theater- und Studio-AV-Installationen oder für den Einsatz bei Live-Auftritten. Ausgestattet mit 2x 1Gb Ethercon Ports und 2x 5-pin DMX Ports bietet LumiNode 2 Flexibilität in einem kleinen Paket. Jeder DMX-Port ist vollständig optisch und galvanisch isoliert und kann als Ein- oder Ausgang konfiguriert werden. Alle relevanten Industriestandardprotokolle wie Art-Net, sACN, KiNET, RTTRpl (Blacktrax) werden unterstützt und können von den 4 integrierten Prozess-Engines verarbeitet und konvertiert werden, die die Modi HTP, LTP, Crossfade, Backup, Switch und Custom Merging mit Soft-Patch-Funktionalität unterstützen.

Mit LumiCore können Sie bis zu 16 x 4 Eingangsquellen zusammenführen und an 16 neu definierte Universen weiterleiten. Auf diese Weise wird LumiCore zur idealen Lösung, um Ihre Steuerung auf einem Festival, in einem Theater oder in einem Fernsehstudio zu isolieren. Da sich die Technologie in Richtung vollständig vernetzter Lösungen entwickelt (ArtNet oder sACN direkt zu den Scheinwerfern), bietet LumiCore die gesamte Flexibilität des LumiNodes, aber dies direkt im Netzwerk, wobei bis zu 64 Eingangsuniversen zusammengeführt und zu maximal 32 Ausgangsuniversen geroutet werden können. All dies mit extrem niedriger Latenz. Die Engine-Technologie ermöglicht das Zusammenführen im HTP-, LTP-, Backup-, Switch-, Crossfade- oder benutzerdefinierten Modus, mit verschiedenen Triggern, die sogar auf einer Pro-Kanal-Basis zugewiesen werden können. In Large-Pixel-Mapping-Anwendungen ist LumiCore die ideale Lösung, um verschiedene Steuerquellen zusammenzuführen.

IP65-zertifizierter Ethernet/DMX-Prozessor zur Konvertierung, Weiterleitung und Zusammenführung von DMX/RDM-Daten in einem Netzwerk. Gemacht für jedes Outdoor-Event Der LumiNode 8-IP wurde mit einem IP65-zertifizierten, ganz aus Metall gefertigten, robusten Gehäuse entwickelt, das extremen Temperaturbedingungen standhält. Das macht ihn zur idealen Lösung für AV-Installationen im Freien und Live-Auftritte. Ausgestattet mit 2x 1Gb IP65 Ethercon-Ports und 8 DMX/RDM-Ports mit IP65 5-poligen Steckverbindern bietet der LumiNode 8-IP Flexibilität in einem wetterfesten Paket. Jeder Port ist vollständig optisch und galvanisch isoliert und kann als Ein- oder Ausgang konfiguriert werden. Alle relevanten Industriestandard-Protokolle wie Art-Net, sACN, KiNET, RTTrPL (Blacktrax) werden unterstützt und können in nicht weniger als 12 integrierten Prozess-Engines verarbeitet und konvertiert werden, die HTP, LTP, Crossfade, Backup, Switch und benutzerdefinierte Merging-Modi mit Softpatch-Funktionalität unterstützen. Intelligentes Management mit Araneo App & NFC Der LumiNode 8-IP kann über jedes NFC-kompatible Smart-Gerät verwaltet werden. Mit der Araneo App (verfügbar im App Store und Play Store) können Sie den Status des Switches, Gruppen (VLANs), Port-Einstellungen und mehr einfach durch Antippen Ihres Telefons ablesen. Konfigurationseinstellungen können bequem in der App angepasst und auf dem LumiNode 8-IP gespeichert werden, selbst wenn das Gerät nicht eingeschaltet ist! Industrieprotokolle Alle relevanten Industriestandard-Protokolle wie Art-Net, sACN, KiNET, RTTrPL (Blacktrax) werden unterstützt. Die LumiNode-Familie ist voll DMX/RDM-kompatibel. LumiNet Monitor und andere RDM-Software von Drittanbietern oder Lichtpulte (die ArtNet RDM unterstützen) können die volle RDM-Funktionalität nutzen. Intuitive Benutzeroberfläche Die eingebaute Web-UI bietet ein großartiges Benutzererlebnis. Prozess-Engines können in einem sehr intuitiven Workflow einfach konfiguriert werden. Just entscheiden, was Sie mit Ihren Beleuchtungsdaten tun möchten, indem Sie den Modus der Prozess-Engine auswählen. Abhängig von der gewählten Merging-/Routing-Richtlinie der Engine präsentiert die Benutzeroberfläche alle möglichen Eingabekonfigurationen. Von hier aus verbinden Sie einfach Ihre Eingangs-Streams und Ihre Ausgangsverbindungen. Alles kann einfach in Profilen gespeichert und für eine spätere Verwendung abgerufen werden. Fortgeschrittene Vernetzung Nutzen Sie die volle Kapazität der Gigabit-Konnektivität, indem Sie verschiedene Daten in einer anderen Gruppe (VLAN) senden. Richten Sie eine separate Schnittstelle für die IT-Überwachung ein, ohne kritische Beleuchtungsdaten zu stören. Die bekannte Gruppen (VLAN)-Technologie der GigaCore Switches ist auch in der LumiNode-Produktfamilie verfügbar. Dies ermöglicht es Ihnen, den verschiedenen Netzwerkanschlüssen und den Schnittstellen des Nodes frei eine andere Gruppe (VLAN) zuzuweisen. ISL (Inter Switch Link) und benutzerdefinierte Trunks sind verfügbar, um verschiedene VLANs über eine Ethernet-Verbindung zu übertragen. Integration mit Web API LumiNode verfügt über eine vollständig dokumentierte Web API, die das Gerät ideal für die Integration und Automatisierung in Installationsprojekten macht. Alle Konfigurationen oder Manipulationen (wie das Abrufen von Profilen, das Konfigurieren von Engines, das Auslösen von Wiedergaben,...) können über die Web API (REST/JSON) erfolgen. Dies bietet maximale Flexibilität bei der Integration mit jeder anderen Hard- oder Software zur Steuerung Ihrer Infrastruktur. Spezifikationen LumiNode 8-IP Konnektivität DMX/RDM-Konnektivität: 8x 5-poliger XLR (Buchse) Robust IP65 Ethernet-Konnektivität: 1x Gigabit geschirmter IP65 Ethercon - PoE-802.3af; 1x Gigabit geschirmter IP65 Ethercon Kontaktverschluss: Nein Stromversorgung: 1x IP65 Powercon; Ethernet (PoE 802.3af Klasse 0) DMX-Funktionen DMX-Ports: 8 RDM: Ja DMX-Back-up: Ja Art-Net zu DMX: Ja sACN zu DMX: Ja HTP/LTP-Merging: Ja DMX-Routing: Ja DMX-Verzögerung: Ja DMX-Erfassung: Ja Netzwerkfunktionen Netzwerk-Ports: 2x Gigabit VLAN (Gruppen): Ja IGMP-Snooping: Ja DHCP-Server: Ja Statische IP: Ja Multicast-Filterung: Ja Hauptmerkmale Prozess-Engines: 12 Konfigurations-Profile: Ja Lokale Steuerung: Keine Web-UI: Ja NFC: Ja API (REST/JSON): Ja Ereignisse/Zeitplanung: Ja Status Status-LEDs: Ja Fehler-LEDs: Ja Stromversorgung Eingangsspannung: 48V DC (über PoE oder externes Netzteil) Stromverbrauch: <15W Umwelt Betriebstemperatur: -20°C bis +50°C IP-Schutzart: IP65 Physisch Abmessungen (HxBxT): 44mm x 210mm x 150mm (ca. 1U Rack) Gewicht: 1.5 kg Gehäusematerial: Aluminium Montage: Rack-Montage (mit optionalen Halterungen), Wandmontage, Truss-Montage Zulassungen CE-Kennzeichnung: Ja RoHS-konform: Ja
