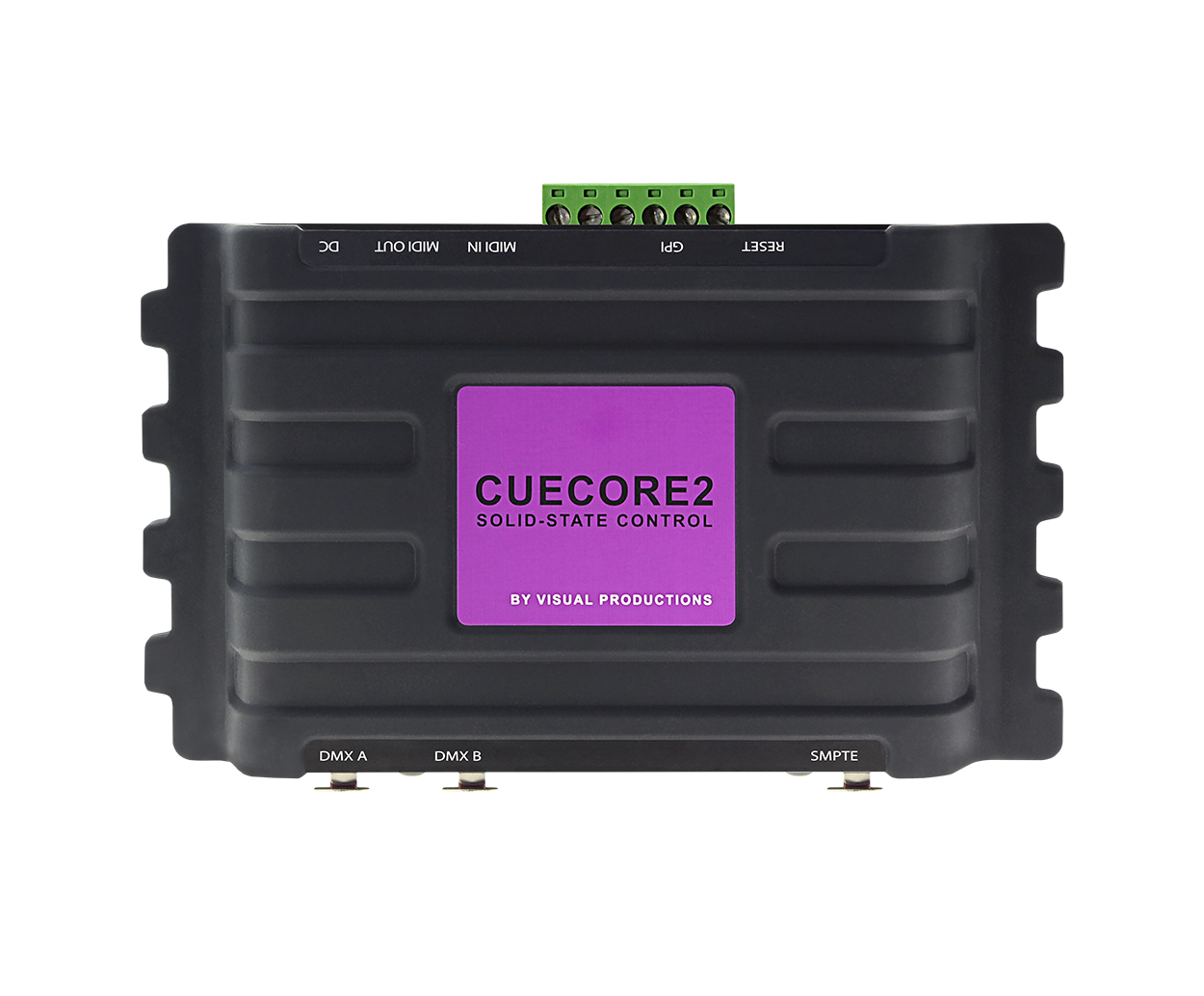

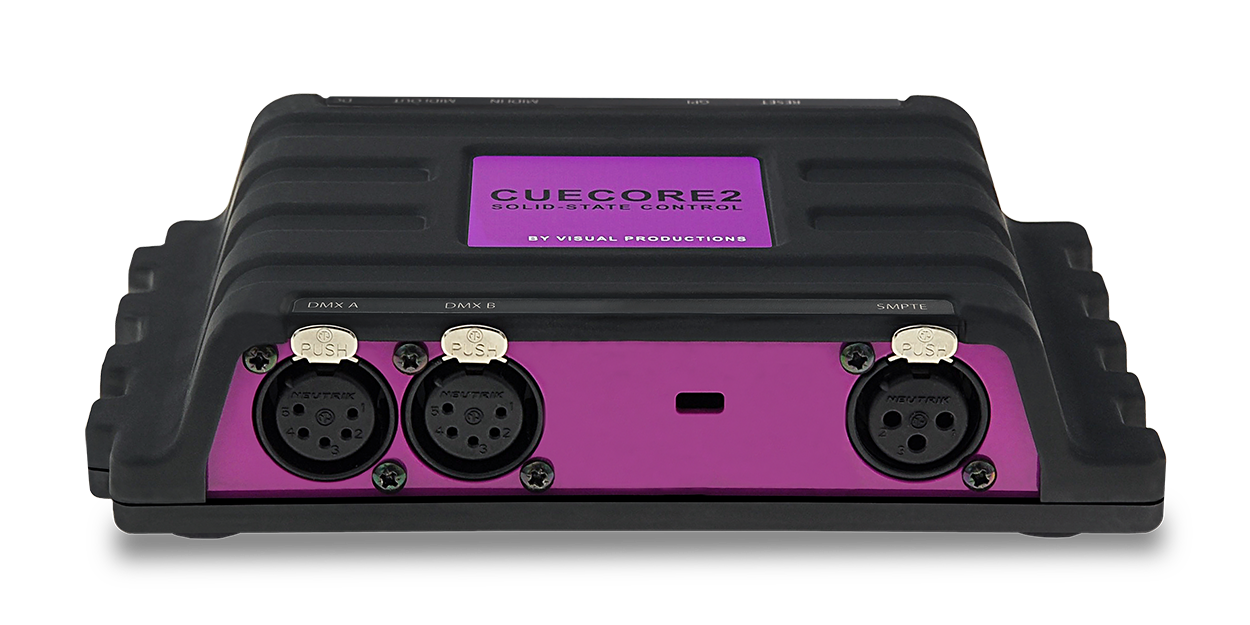

Visual Productions CueCore2
Architekturlicht Controller für 2 Universe über DMX, ArtNet oder sACN
Der CueCore2 ist ein kompakter Lichtcontroller für (halb-)permanente Installationen und Architekturbeleuchtung. Entwickelt für den Dauerbetrieb, enthält der CueCore2 keine beweglichen Teile; die Einheit ist komplett solid-state und bietet ein hohes Mass an Zuverlässigkeit, sodass Lichttechniker das Gerät „einmal einrichten und vergessen“ können.
Obwohl der CueCore2 mit verschiedenen unterstützenden Software-Tools gebündelt ist, kann er nach der Programmierung vollständig eigenständig betrieben werden. Er spielt Lichtshows, statische Szenen und dynamische Effekte über seine zwei DMX-512-Universen ab. Das Gerät kann so programmiert werden, dass es auf verschiedene eingehende Protokolle reagiert oder zeit- oder tagesbasiert geplant wird.
Beleuchtung steuern
Zunächst einmal ist der CueCore2 ein Lichtcontroller. Mit sechs unabhängigen Wiedergaben kann der CueCore2 Beleuchtung in mehreren Zonen oder anspruchsvolle HTP/LTP-Anforderungen verwalten. Die Wiedergaben bieten umfangreiche Funktionen, um die Wünsche Ihrer Kunden zu erfüllen.
Aufnahme von einem externen DMX-Quellgerät
Lichtshows, die auf externen Konsolen erstellt wurden, können problemlos im CueCore2 aufgezeichnet werden. Es bietet sogar Funktionen, um nahtlose Schleifen in der Aufnahme zu erstellen. Die Aufnahme externer Shows erfolgt über DMX, Art-Net oder sACN.
Kommunikation über eine Vielzahl von Protokollen
Der CueCore2 bietet eine beeindruckende Auswahl an Protokollen. Von typischen Lichtprotokollen wie DMX-512, Art-Net, sACN und KiNet bis hin zu Protokollen, die es ermöglichen, mit nicht lichttechnischem Equipment zu interagieren, wie GPI, MIDI, UDP, TCP und OSC. Er unterstützt sogar Zeitcode-Protokolle wie SMPTE und MTC.
Show-Control-Automatisierung programmieren
Das autonome Verhalten des CueCore2 kann durch flexible Show-Control-Programmierung angepasst werden. Diese Funktion ermöglicht es, die Show-Wiedergabe zu automatisieren. Sie können Trigger basierend auf jedem eingehenden Protokoll definieren und Signale von einem Protokoll in ein anderes umwandeln.
CueCores für kleine und große Installationen einsetzen
Ein Netzwerk mehrerer CueCores kann die Kapazität großer Lichtsysteme bedienen. Der CueCore2 ist mit einem flüssigen Master-Slave-Protokoll ausgestattet, um mehrere Einheiten zu synchronisieren.
Mit anderen Produkten der Familie kombinieren
Der CueCore2 ist das zentrale Produkt einer Familie, die den DaliCore für DALI-Steuerung, den IoCore für zusätzliche GPI-, GPO- und RS-232-Anschlüsse, die B-Station als Wandschalter, das Kiosc Touch als wandmontierten Touchscreen mit anpassbarem Dashboard und DIN-Schienen-DMX-Tools wie den RdmSplitter und den DmxMerger umfasst.
Softwaretools herunterladen
Der CueCore2 wird mit verschiedenen Softwaretools geliefert, die Sie kostenlos verwenden können. CueluxPro ist eine softwarebasierte Lichtkonsole, mit der Sie Inhalte erstellen können, die im internen Speicher des CueCore gespeichert werden. Mit vManager können Sie CueCores im Netzwerk entdecken, deren interne Daten sichern und Firmware-Updates durchführen. Außerdem gibt es ein einfaches Programm zur Erstellung von benutzerdefinierten Touchscreen-Benutzeroberflächen, genannt Kiosc.
Technische Daten
- Art-Net & sACN (Ein- und Ausgang)
- 2 x DMX-512 optisch isoliert (Ein- oder Ausgang)
- KiNet (Ausgang)
- MIDI, MSC & MMC
- OSC & UDP (Ein- und Ausgang)
- TCP-Trigger (Eingang)
- GPI-Port mit 4 Schließkontakten oder 0-10V Eingängen
- Integrierter Lichtcontroller mit 6 unabhängigen Wiedergaben
- DMX-, Art-Net- und sACN-Show-Recorder
- Planung mit Echtzeituhr, Wochentagen und Sonnenaufgang/-untergang
- NTP-Zeitsynchronisation
- SMPTE, MTC und Art-Net Timecode-Slave
- Show-Control-Funktion (Verbinden von Eingängen mit Ausgängen)
- Master-Slave-Protokoll zur Synchronisierung mehrerer Einheiten
- Kompatibel mit Kiosc
- PoE
- Desktop- oder DIN-Schienenmontage
- Kensington-Schloss
- Konformität: CE, ROHS, UKCA, EAC, FCC, UL62368-1, CSA C22.2
| DMX-Kanäle / Parameter | 1024 |
|---|---|
| Steuerprotokoll | Art-Net, DMX512, MIDI, OSC, Timecode, UDP, sACN |
| Anzahl DMX Ports | 2 |
| DMX Ports | XLR5 |
| Anzahl Ethernet Ports | 1 |
| Ethernet Ports | RJ45 |
| Lüfter | Nein |
| RDM | Nein |
| Netzeingang | PoE, Netzteil |
| Bauform | DIN-Gehäuse |
Ähnliche Produkte

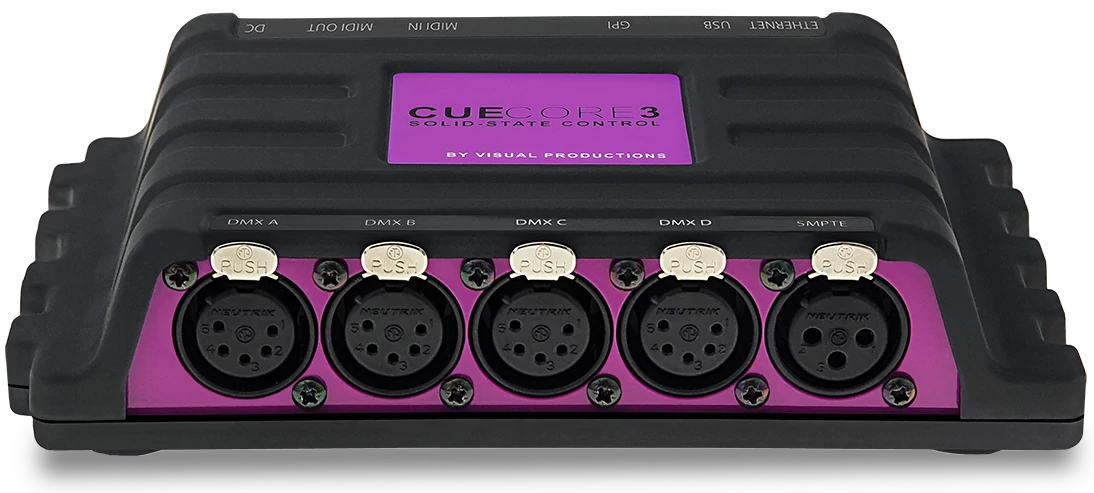

Visual Productions CueCore3
Der CueCore3 ist ein 2.048 DMX-Kanäle Controller für permanente Installationen. Visual Productions stellt den leistungsstärksten CueCore vor, der jemals hergestellt wurde. Eine Menge Lichtleistung in einem kleinen Paket. Wie immer ist der CueCore3 für den Non-Stop-Betrieb ausgelegt und hat keine beweglichen Teile. Das Gerät ist komplett in Halbleitertechnik ausgeführt und bietet eine Zuverlässigkeit, die es Lichttechnikern ermöglicht, das Gerät einzubauen und zu vergessen“. Mehr Kanäle Der CueCore3 verfügt über vier DMX-Ports, die jeweils bidirektional und optisch isoliert sind. Die vier DMX-Universen sind auch über Art-Net, sACN und KiNet verfügbar.
Mehr Kapazität
Die erweiterten CPU- und Speicherkapazitäten des CueCore3 sorgen für mehr Kapazität bei allen Funktionen des CueCore. Die Anzahl der Wiedergabemöglichkeiten wurde auf 16 erhöht. Der DMX-Aufnahmespeicher ist nun 6 GB gross, ca. 200 mal grösser als beim CueCore2. Die maximale Anzahl von Quellen, Aktionen und Tasks wurde ebenfalls deutlich erhöht. Volle RDM-Funktionalität
Der CueCore3 ist ein vollständiger RDM-Controller. Er bietet Discovery, Adressänderungen und das Auslesen von Statusinformationen.
DMX aufzeichnen oder über das Web-Interface programmieren
Lichtshows, die auf Konsolen von Drittanbietern entwickelt wurden, können mit dem CueCore3 problemlos aufgezeichnet werden. Er bietet sogar Funktionen zur Erstellung von nahtlosen Schleifen in Ihrer Aufnahme. Die Aufnahme externer Shows kann über DMX, Art-Net oder sACN erfolgen. Alternativ können Sie auch Ihre eigenen Szenen über das schnelle Web-Interface des CueCore3 programmieren.
System-Integration
Der CueCore3 bietet die gleiche beeindruckende Sammlung von Protokollen, die die CueCore-Reihe so leistungsstark macht. Von typischen Beleuchtungsprotokollen wie DMX-512, Art-Net, sACN und KiNet. Bis hin zu Protokollen, die es Ihnen ermöglichen, mit jeder Art von Nicht-Lichtgeräten zu interagieren, wie GPI, MIDI, UDP, TCP und OSC. Es werden sogar Timecode-Protokolle wie SMPTE und MTC unterstützt. Show-Steuerung und Automation
Das autonome Verhalten des CueCore3 kann durch flexible Show-Control-Programmierung angepasst werden. Diese Funktionalität ermöglicht es Ihnen, die Showwiedergabe zu automatisieren. Sie können Trigger basierend auf jedem eingehenden Protokoll definieren. Und Sie können Signale von einem Protokoll in ein anderes umwandeln. Ein Datum/Uhrzeit/Wochentag-Scheduler steht Ihnen zur Verfügung.
SPEZIFIKATIONEN
10/100M Ethernet-Anschluss
Programmierung über Web-Interface
4 x DMX512-A (ANSI E1.11) Anschlüsse (Opto-isoliert, bidirektional)
RDM (ANSI E1.20)
MIDI IN + OUT (inkl. MTC, MSC, MMC)
SMPTE-Timecode
4x GPI-Anschlüsse (Schliesskontakt oder 0-10V)
Echtzeituhr mit Batterie
Art-Net, sACN, KiNet
HTTP, TCP, UDP & OSC
Protokoll zur Synchronisierung mehrerer Cores
9-24V DC 500mA (Netzteil enthalten)
Power over Ethernet (Klasse III)
Montage: Desktop, DIN-Schiene oder 19” Rack (optional)
Betriebstemperatur: -20°C bis +50°C (-4°F bis 122°F)
Kompatibel mit Kiosc-Software
Inklusive CueluxPro- und vManager-Software
Zertifizierungen: CE, ROHS, UKCA, FCC, UL62368-1 und CSA C22.2

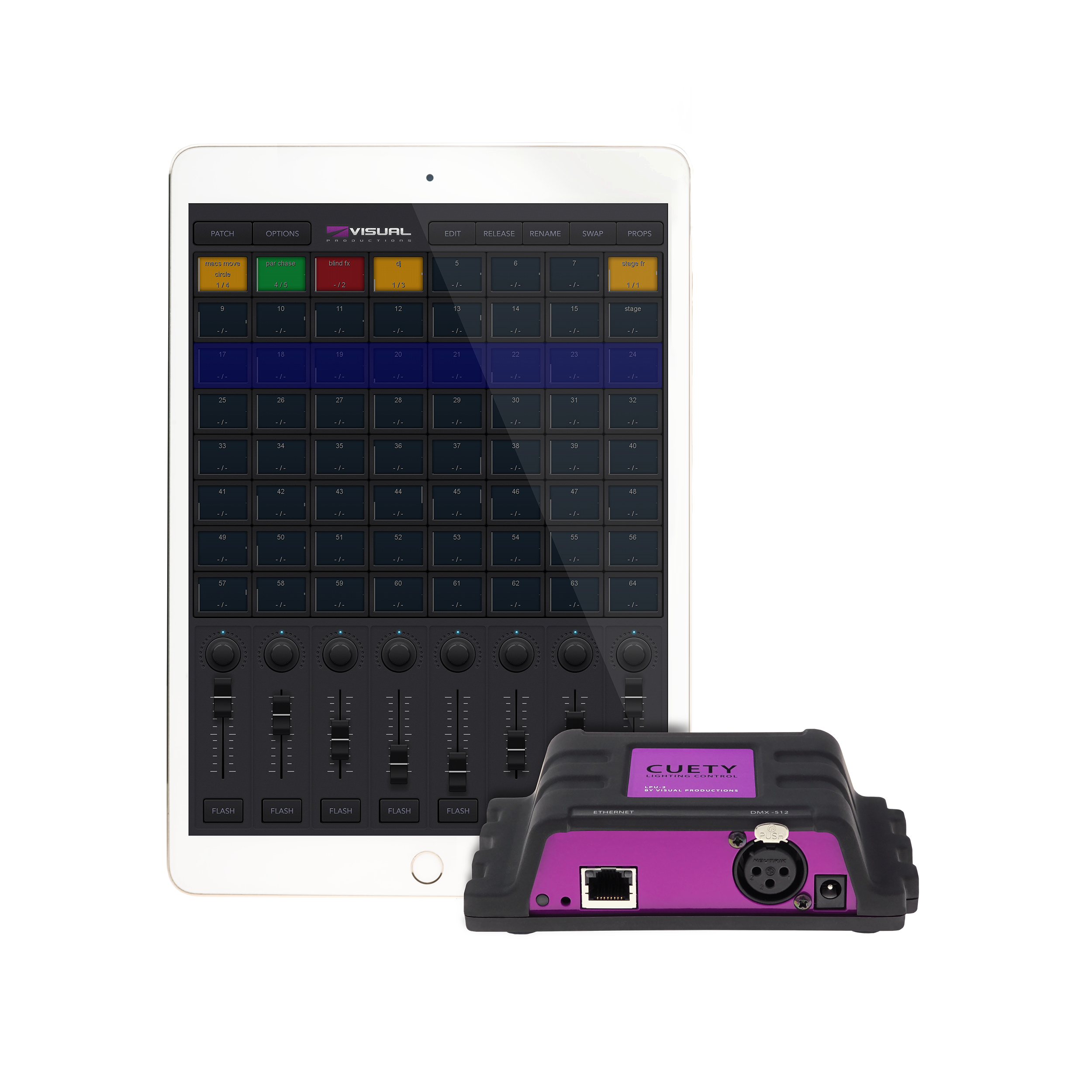

Visual Productions Cuety LPU-2
Cuety ist ein neuer Generation von Beleuchtungscontrollern, die Ihr iPad in ein leistungsstarkes Lichtpult verwandelt. Einfach zu bedienen und budgetfreundlich, ermöglicht Cuety Ihnen, die volle Mobilität und Multi-Touch-Funktionalität des iPads zu nutzen. Der Controller unterstützt vollumfänglich Moving Heads, LEDs, herkömmliche Beleuchtung und DMX-gesteuerte Spezialeffekte. Die Cuety-App erfordert das Cuety LPU. Dieses Gerät wird über Ethernet verbunden und bietet einen optisch isolierten DMX-512-Port.
Architektur
Das Systemarchitektur von Cuety und LPU ist auf Robustheit ausgelegt.
LPU
Das leistungsstarke LPU enthält die Engine, die Ihre Show steuert, Überblendzeiten berechnet und dynamische Effekte rendert. Die Cuety-App dient als Benutzeroberfläche. Sollte die WLAN-Verbindung unterbrochen werden, läuft Ihre Show weiter.
Cuelist
Cuety verwendet ein Cuelist-basiertes System, das in der professionellen Lichtindustrie Standard ist. Sie programmieren Ihre Lichter mit demselben Workflow, den Top-Lichtdesigner für Stadionshows nutzen. Cuety vereinfacht es, um Ihnen einen einfachen Einstieg zu ermöglichen.
FX
Ein leistungsstarker integrierter FX-Generator bietet Ihnen automatische Bewegungen für Pan & Tilt, verschiedene Intensitäts-Chases und bunte RGB-Effekte. Der FX-Generator kann durch Anpassung von Parametern wie Geschwindigkeit, Größe und Phasenverschiebung feinjustiert werden.
4.500+ Personality Files
Cuety verfügt über eine beeindruckende Bibliothek von über 4.500 verschiedenen DMX-512-Geräten. Die meisten Geräte bieten sogar mehrere Betriebsmodi. Sie können neue Personality Files ganz einfach über unser technisches Supportforum anfordern.
Cuety Remote
Cuety Remote ist eine App, die es Ihnen ermöglicht, die Cuety LPU per Fernbedienung zu steuern, indem Sie die Go-Taste auslösen. Das Bearbeiten von Licht-Cues ist jedoch nicht möglich.
Technische Daten
Ethernet-Port
DMX512-A (ANSI E1.11)-Port (Optisch isoliert)
Art-Net
sACN
TCP
UDP
OSC
HTTP
9-12V DC 500mA (PSU im Lieferumfang enthalten)
Desktop- oder DIN-Schienenmontage (optionaler Adapter)
Kensington-Schloss
Betriebstemperatur: -20°C bis +50°C )
Konformität: EN55103-1, EN55103-2
Im Lieferumfang enthalten: Cuety, Cuety Remote und vManager-Software

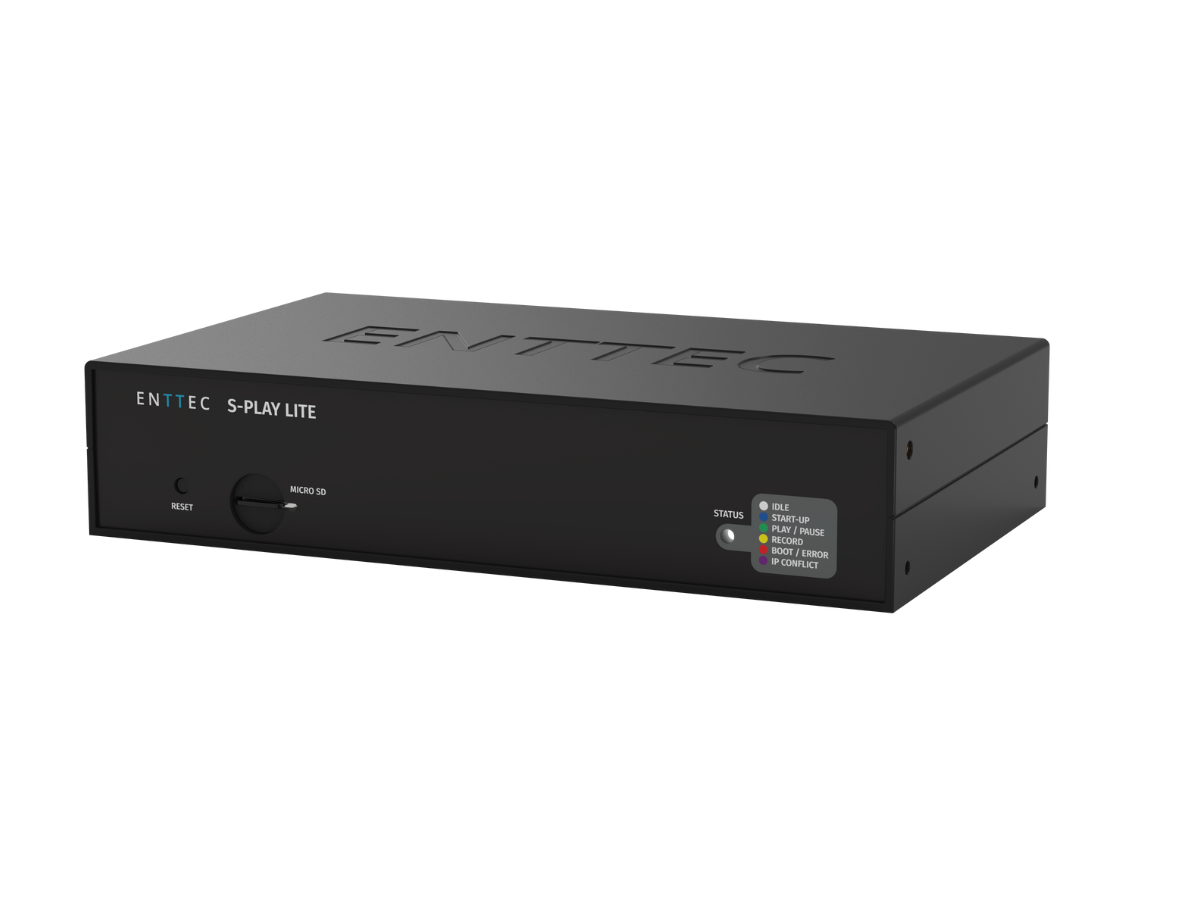

Enttec S-Play Lite
Der revolutionäre Smart Player für mühelose, professionelle Lichtshows und automatisierte Projekte.
Mit den intuitiven, integrierten Bedienelementen zum Aufnehmen, Bearbeiten, Planen und Abspielen von Cues müssen Sie kein erfahrener Lichtdesigner oder Systemintegrator sein, um mit dem S-PLAY erstaunliche Aufführungen zu kreieren.
Vereinfacht ausgedrückt, handelt es sich um eine Engine zur Erstellung von Szenen und animierten Effekten, einen 16 Universe DMX Recorder und eine Playback-Engine sowie einen Host für Steuerschnittstellen, die mehrere AV-spezifische Protokolle senden können - alles in einem.
Sie können Ihre eigenen benutzerdefinierten Weboberflächen erstellen - so können Sie Ihren Endbenutzern so viel oder so wenig Kontrolle bieten, wie sie benötigen!
Mit zahllosen Anwendungen von Theater- oder Unterhaltungsveranstaltungen bis hin zu architektonischem Design und Smart-Home Integrationen ist das S-PLAY der ideale Begleiter für jedes Automatisierungsprojekt.
Verwenden Sie die Weboberfläche, um manuell statische Szenen zu erstellen, RGB(W). Erstellen Sie Effekte und Farbverläufe. Alternativ können Sie bis zu 16 eDMX Universen über sACN, Art-Net oder zwei physikalische Universen über die rückseitigen DMX Anschlüsse des S-PLAY aufzeichnen.
Mit dem intuitiven Timeline Editor können mehrere Aufnahmen und Szenen zusammengefügt werden, wobei beliebte AV-spezifische Trigger wie OSC, UDP, Kontaktschließung und mehr hinzugefügt werden können, so dass sich das S-PLAY in das Herzstück jedes Steuerungssystems integrieren lässt.
Spielen Sie mehrere Shows gleichzeitig ab, indem Sie den internen Scheduler, Ihre eigene Benutzeroberfläche oder die Auslösung in Echtzeit durch Gebäudeautomationssoftware (z.B. Control4), iPad Apps, Druckpads, Bewegungsmelder, Drucktasten und vieles mehr verwenden!
Eingänge / Ausgänge
10/100-Netzwerkanschluss mit Power over Ethernet (Wenn Sie kein PoE verwenden, unterstützt der S-PLAY eine direkte 12-24 VDC-Einspeisung über eine DC-Buchse)
2 x bidirektionale 5-polige XLR DMX Ports zur Aufnahme oder Wiedergabe von Shows.
Bidirektionaler serieller Port zum Senden oder Empfangen von RS232-Befehlen.
4 x Digitale Kontakteingänge zur Erkennung von Schaltvorgängen.
2 x Umschaltrelais zur Steuerung analoger oder schaltbarer Hardware.S-Play im Vergleich
S-PLAY NANO
S-PLAY MINI
S-PLAY LITE
S-PLAY SP1-1
DMX-Universe-Wiedergabe
1
1
2
2
Art-Net/sACN Universum-Wiedergabe
—
2
16
32
Maximale Anzahl an Wiedergabelisten
4
8
100
200
Max. Cue-Tracks pro Wiedergabeliste
1
2
4
4
Max. Cues (inkl. Statisch/Dynamisch/Effekt)
4
16
100
200
Max. Trigger
8
16
150
200
Max. Events
4
16
150
200
Benutzerdefinierte Schnittstellen
—
1
5
10
Erweiterbarer Speicher
—
—
Ja
Ja
Netzwerkbasierte Geräteverwaltung
Ja
Ja
Ja
Ja
Fernzugriff (Internet über 4G-Router)
—
—
—
Ja
Multi-Sync
—
—
—
Ja
HTTP API-Zugriff
—
—
Ja
Ja
OSC API
Ja
Ja
Ja
Ja
DMX-Ausgang
Ja
Ja
Ja
Ja
Art-Net/sACN Ausgang
—
Ja
Ja
Ja
Planer
—
—
Ja
Ja
Zubehör

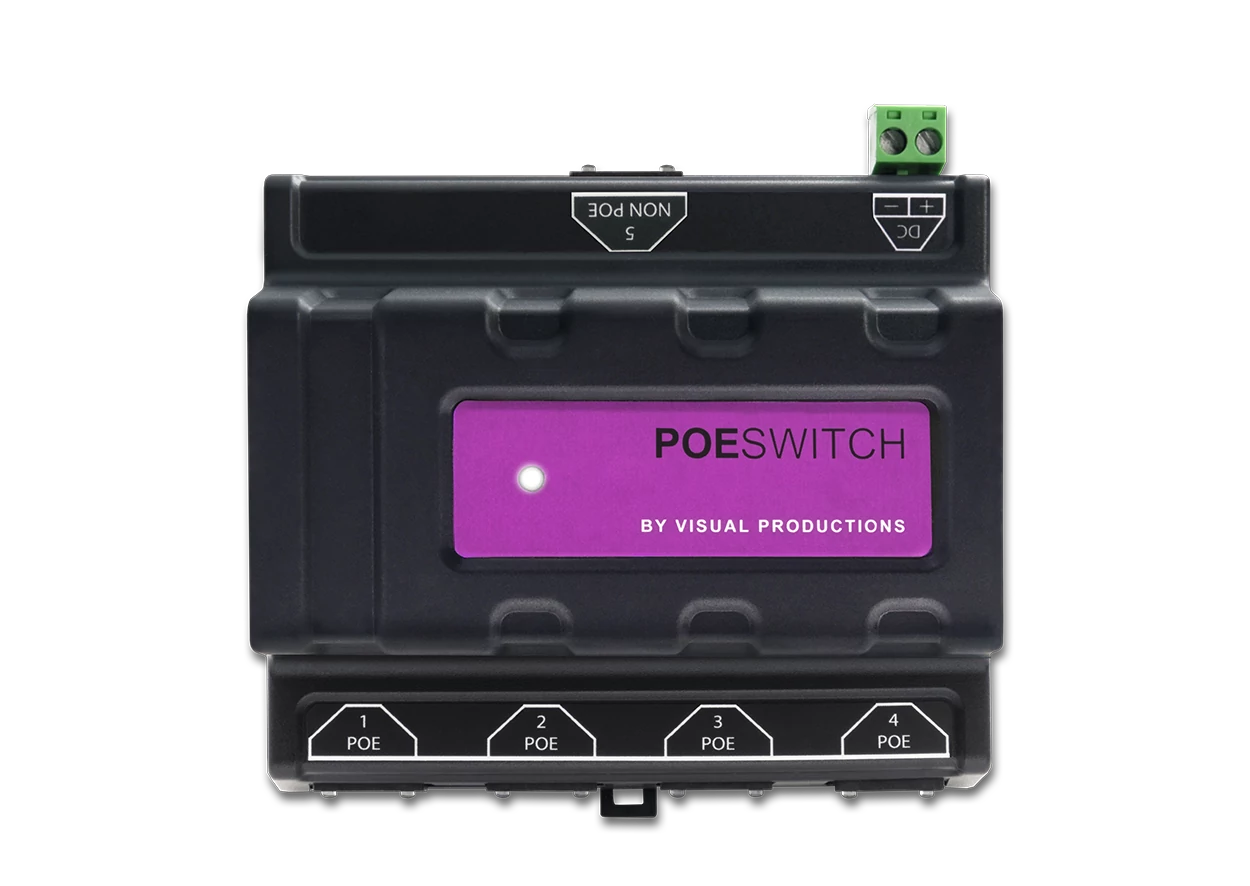

Visual Productions PoE Switch
Der PoeSwitch ist ein unmanaged Netzwerk-Switch mit 4 Power-over-Ethernet-Ports. Er ist der perfekte Begleiter für den Anschluss und die Stromversorgung von Visual Productions Lichtsteuerungen in einem kleinen bis mittelgrossen Lichtsteuerungssystem. Der Switch erfordert keine Konfiguration und garantiert somit eine schnelle und nahtlose Integration in das Netzwerk. Darüber hinaus sorgt das lüfterlose Design des Switches für einen leisen Betrieb, was dieses Gerät zur perfekten Lösung für Büroumgebungen macht. PoE
Übertragen Sie Daten und Strom mit einem einzigen Kabel über vier PoE-Ports. Unterstützt eine PoE-Leistung von bis zu 15,4 W für jeden PoE-Port und ein PoE-Gesamtbudget von 60 W. DIN-Schiene
Der einbaufreundliche Formfaktor gewährleistet eine fliessende Integration in DIN-Schaltschränke. Spezifikationen
DIN-Schienen-Montage
Unmanaged Netzwerk-Switch
Plug&Play, keine Konfiguration erforderlich
4x 10/100 Mbps PoE-Anschlüsse
1x 1 Gbps Uplink-Anschluss
IPv4/IPv6 QoS (Quality of Service)
IEEE 802.3af-konforme PD
60W PoE-Budget, 15,4W pro Anschluss
48V DC 60W max. (Netzteil optional)
Betriebstemperatur -20°C bis +50°C (-4°F bis 122°F)
Relative Luftfeuchtigkeit bei Betrieb 10 % bis 80 % nicht kondensierend
CE-, RoHS- und UKCA-Konformität

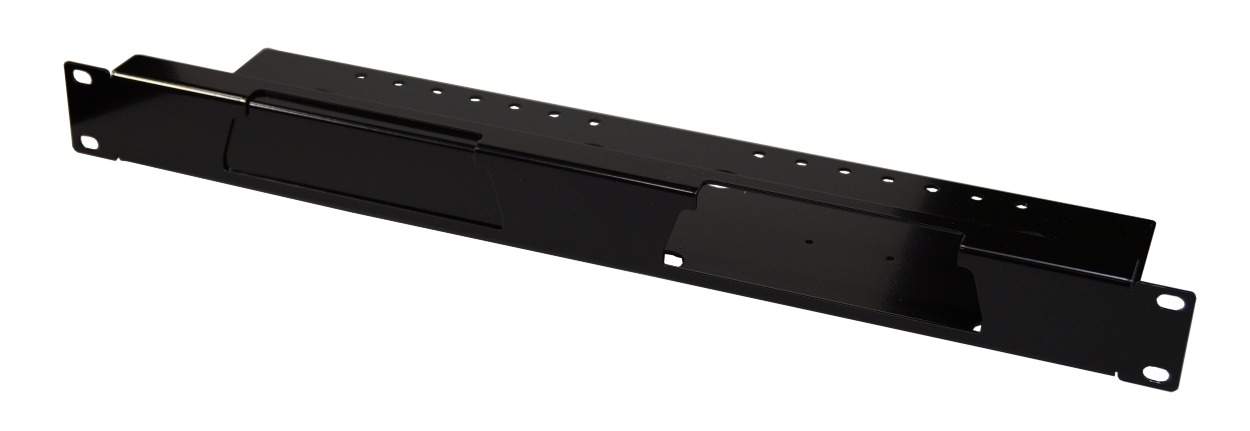

Visual Productions Cuecore 19" Panel
Der Rackmount ermöglicht Ihnen die Montage von zwei
CueCores, QuadCores, IoCores oder TimeCores
in ein 19" breites Rack einbauen.
Die Einheit ist mit einer Blende ausgestattet, um eine Montageposition abzudecken.
Technische Daten
1 HE
130mm (5.1“) Tief
Visual Productions Kiosc Touch
Kiosc Touch ist ein Touchscreen zur Wandmontage, der die Kiosc-App ausführt. Kiosc ist eine anpassbare Benutzeroberfläche zur Steuerung von vernetzten Geräten. Während Lichtsteuerungen, Audioplayer und Medienserver das Backend eines Systems bilden, bietet Kiosc das Frontend-Dashboard.
In Kombination mit dem Kiosc-Editor ermöglicht die App schnelle Designs, die Farbwähler, Logos, Passwörter und mehrere Seiten integrieren.
Kiosc steuert vernetzte AV-Geräte über die OSC- und UDP-Protokolle, einschliesslich Rückmeldungen.
Die Kiosc-App ist auch für iOS, Android, macOS, Windows und Ubuntu verfügbar. Bitte konsultieren Sie den entsprechenden App-Store hinsichtlich der Verfügbarkeit.
7” kapazitiver Touchscreen
800x480 Pixel
Wandmontage
VESA 75
Power over Ethernet (PoE Klasse III)
Kiosc-App vorinstalliert
OSC
UDP
460 Gramm (1 lb)
Betriebstemperatur -20°C bis +50°C (-4°F bis 122°F)
Konformität EN55103-1 EN55103-2
Inklusive vManager- und Kiosc-Editor-Software

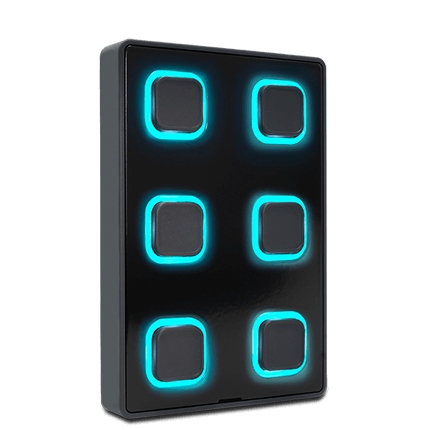

Visual Productions B-Station 2
Die B-Station2 wurde als Benutzerschnittstelle für Ihr Beleuchtungsprojekt entwickelt und ist ein wandmontiertes Bedienfeld mit 6 Drucktasten. Die Taster können so konfiguriert werden, dass sie eine Vielzahl von Steuermeldungen über DMX, UDP, OSC, Art-Net oder sACN aussenden. Die B-Station2 ist das ideale Gerät zum Auslösen Ihrer Lichtszenen, die in einem CueCore2 oder LPU-2 Controller gespeichert sind.
Die Taster sind mit RGB-LED-Ringen ausgestattet, die frei programmiert werden können, um ein intuitives Benutzererlebnis zu schaffen, z.B. indem sie anzeigen, welche Taste oder Lichtszene aktiv ist, oder die Echtzeitfarbe des Geräts darstellen. Protokolle wie DMX, UDP, OSC, Art-Net oder sACN können zur Steuerung des Feedbacks an die LED-Ringe verwendet werden. Fernsteuerung Die B-Station2 lässt sich nahtlos mit anderen Geräten aus der Visual Productions Familie von Steuerprodukten integrieren, z.B. CueCore2, QuadCore, DaliCore, LPU-2, TimeCore und IoCore2.
Es können mehrere B-Stationen miteinander vernetzt werden. Eigenständige Beleuchtungssteuerung
Für kleine Beleuchtungsprojekte ist die B-Station2 eine clevere, kompakte und komplette Stand-alone-Lösung. Ausgestattet mit einem DMX-Anschluss kann die B-Station2 über das Web-Interface programmiert werden. Sie verfügt über ein Patch für 32 Geräte, 6 Playbacks, viele Cues und sogar eine einfache FX-Engine. Der bi-direktionale DMX-Port ist RDM-fähig. Dadurch kann die B-Station2 RDM-Geräte erkennen und in Betrieb nehmen. Steuerung von Fremdgeräten
Die B-Station2 spricht viele Protokolle, die bei AV-Geräten und der Systemintegration beliebt sind. Dadurch ist die B-Station2 mit einer Vielzahl von Geräten anderer Hersteller wie Audio-Playern, Medienservern, Show-Controllern usw. kompatibel.
Programmierung Das Web-Interface der B-Station2 ermöglicht die Programmierung von Triggern und Aktionen, die auf eingehenden Signalen von einem der unterstützten Protokolle wie UDP, OSC und Art-Net basieren. Ebenso ist es möglich, im Falle eines Triggers Nachrichten zu versenden oder interne Softwarefunktionen aufzurufen. Spezifikationen 6 Druckknöpfe RGB-LED-Ringe Web-Interface zur Programmierung DMX-512 (ANSI E1.11) opto-isoliert
RDM (ANSI E1.20) Art-Net Ausgang und Eingang sACN-Ausgang und -Eingang UDP-Ausgang und -Eingang OSC-Ausgang und -Eingang
TCP-Eingang Kompatibel mit Kiosc Stromversorgung über Ethernet (Klasse I)
32 Geräte im Standalone-Betrieb 6 Abspielgeräte/Zonen im Standalone-Betrieb
FX-Generator

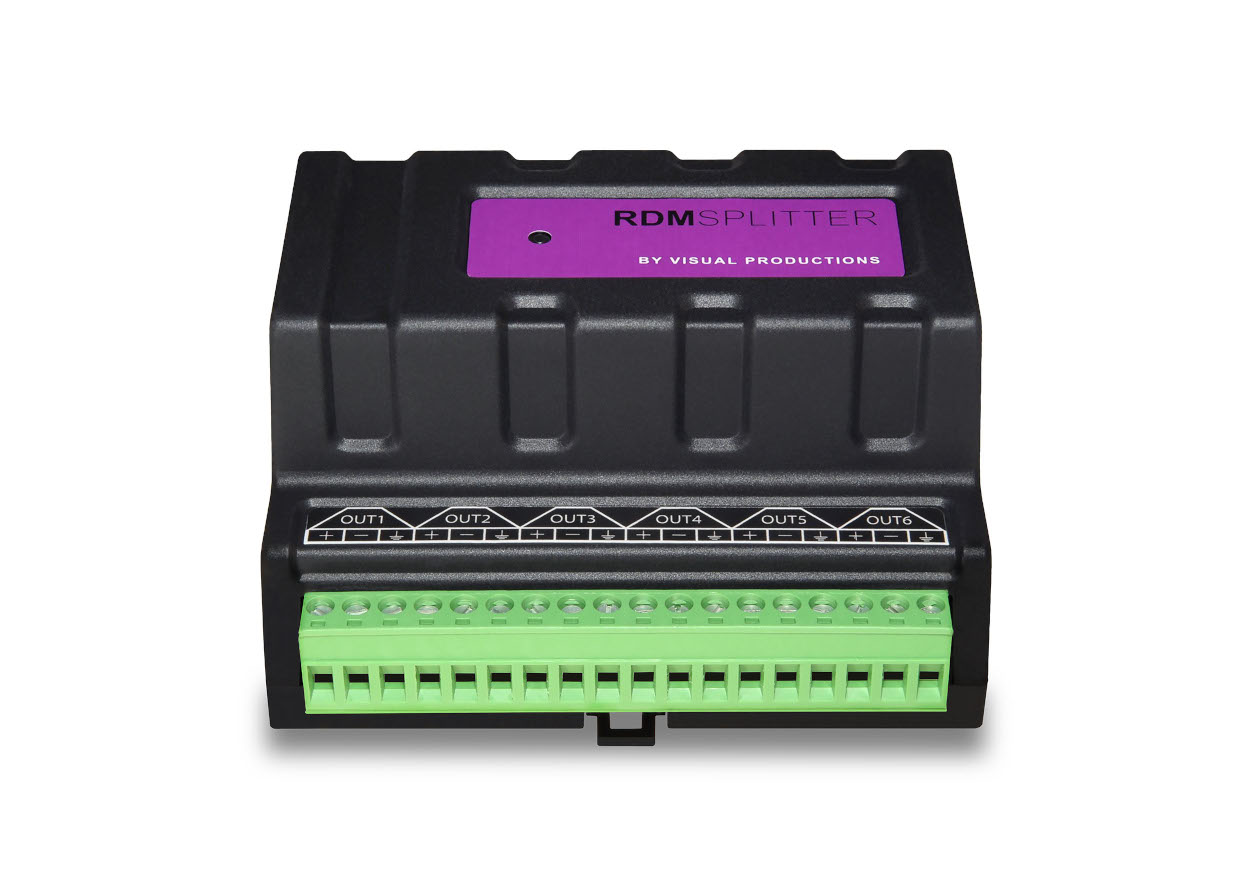

Visual Productions RDMSplitter TB
DIN-Schienen DMX/RDM-Splitter/Booster
Der RdmSplitter ist ein optisch isolierter Splitter/Booster für DMX- und RDM-Netzwerke.
DMX-Netzwerk erweitern
Der Splitter verfügt über einen DMX Input sendet es über seine 6 DMX-Ausgangsports erneut aus. Jeder Ausgangsport kann 32 weitere Geräte ansteuern. Der Splitter kann auch als Signalverstärker fungieren, da jeder Port eine weitere Verbindung von bis zu 300 Metern unterstützt.
Kabelverbindungen erleichtern
Normalerweise erfordert DMX, dass die Geräte in einer Bustopologie verbunden sind, bei der ein Kabel über jedes Gerät verläuft. Der RdmSplitter ermöglicht eine Stern-Topologie für eine effiziente Kabelnutzung.
Verhindern von Erdschleifen
Die DMX-Ausgangsports sind durch optische Isolation geschützt, wodurch der Splitter und seine angeschlossenen Geräte vor Überspannungen und gefährlichen Erdschleifen geschützt werden.
Empfangen von Rückmeldungen von Geräten
Der RdmSplitter unterstützt die RDM-Kommunikation. RDM ist das Protokoll, das es Ihren Geräten ermöglicht, Rückmeldungsinformationen über das DMX-Kabel an den Lichtcontroller zu senden.
Technische Daten
6 Ausgänge
Optische Isolation (individuell pro Port)
USITT DMX512-A (ANSI E1.11)
RDM (ANSI E1.20)
RJ-45-Anschlüsse
DIN-Schienenmontage
Stromverbrauch: 9-24V DC, 500mA Stromversorgung (optionales externes Netzteil)
Abmessungen: 105 x 86 x 60 mm
Gewicht: 120 Gramm (0,26 lbs)

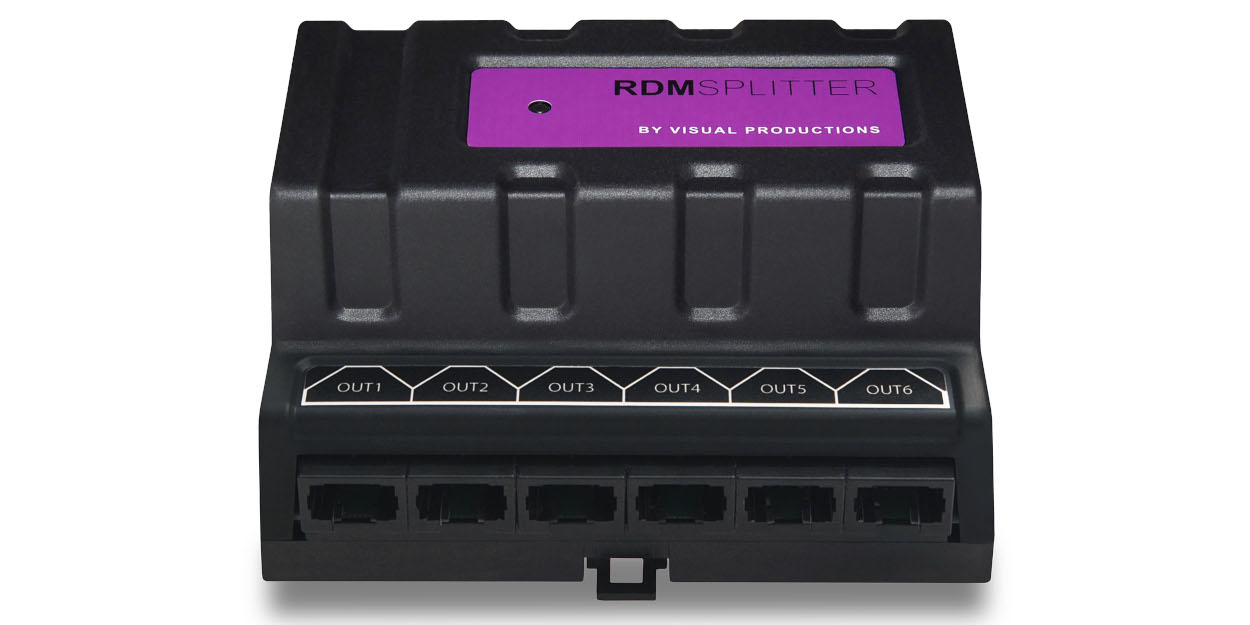

Visual Productions RDMSplitter RJ45
DIN-Schienen DMX/RDM-Splitter/Booster
Der RdmSplitter ist ein optisch isolierter Splitter/Booster für DMX- und RDM-Netzwerke.
DMX-Netzwerk erweitern
Der Splitter verfügt über einen DMX Input sendet es über seine 6 DMX-Ausgangsports erneut aus. Jeder Ausgangsport kann 32 weitere Geräte ansteuern. Der Splitter kann auch als Signalverstärker fungieren, da jeder Port eine weitere Verbindung von bis zu 300 Metern unterstützt.
Kabelverbindungen erleichtern
Normalerweise erfordert DMX, dass die Geräte in einer Bustopologie verbunden sind, bei der ein Kabel über jedes Gerät verläuft. Der RdmSplitter ermöglicht eine Stern-Topologie für eine effiziente Kabelnutzung.
Verhindern von Erdschleifen
Die DMX-Ausgangsports sind durch optische Isolation geschützt, wodurch der Splitter und seine angeschlossenen Geräte vor Überspannungen und gefährlichen Erdschleifen geschützt werden.
Empfangen von Rückmeldungen von Geräten
Der RdmSplitter unterstützt die RDM-Kommunikation. RDM ist das Protokoll, das es Ihren Geräten ermöglicht, Rückmeldungsinformationen über das DMX-Kabel an den Lichtcontroller zu senden.
Technische Daten
6 Ausgänge
Optische Isolation (individuell pro Port)
USITT DMX512-A (ANSI E1.11)
RDM (ANSI E1.20)
RJ-45-Anschlüsse
DIN-Schienenmontage
Stromverbrauch: 9-24V DC, 500mA Stromversorgung (optionales externes Netzteil)
Abmessungen: 105 x 86 x 60 mm
Gewicht: 120 Gramm (0,26 lbs)

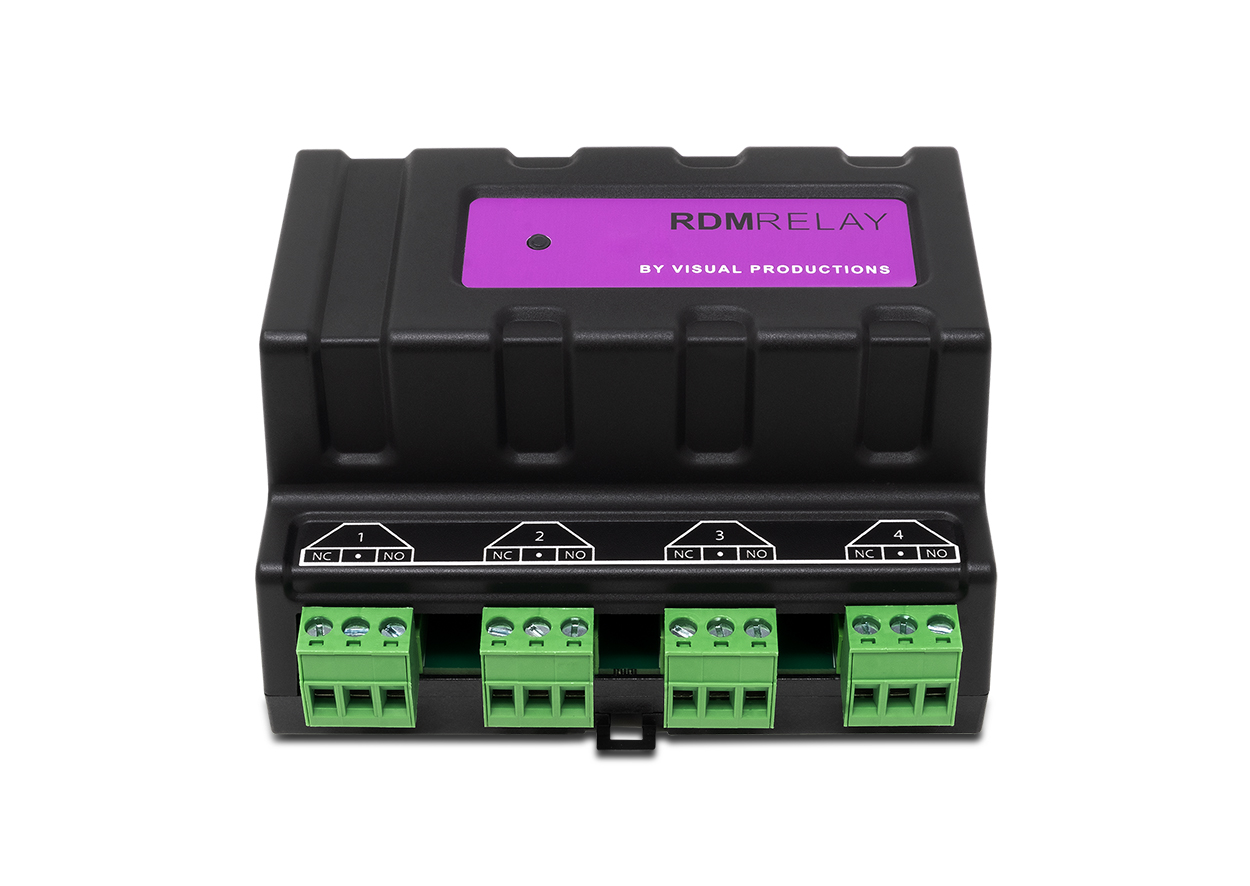

Visual Productions DMXRelay
