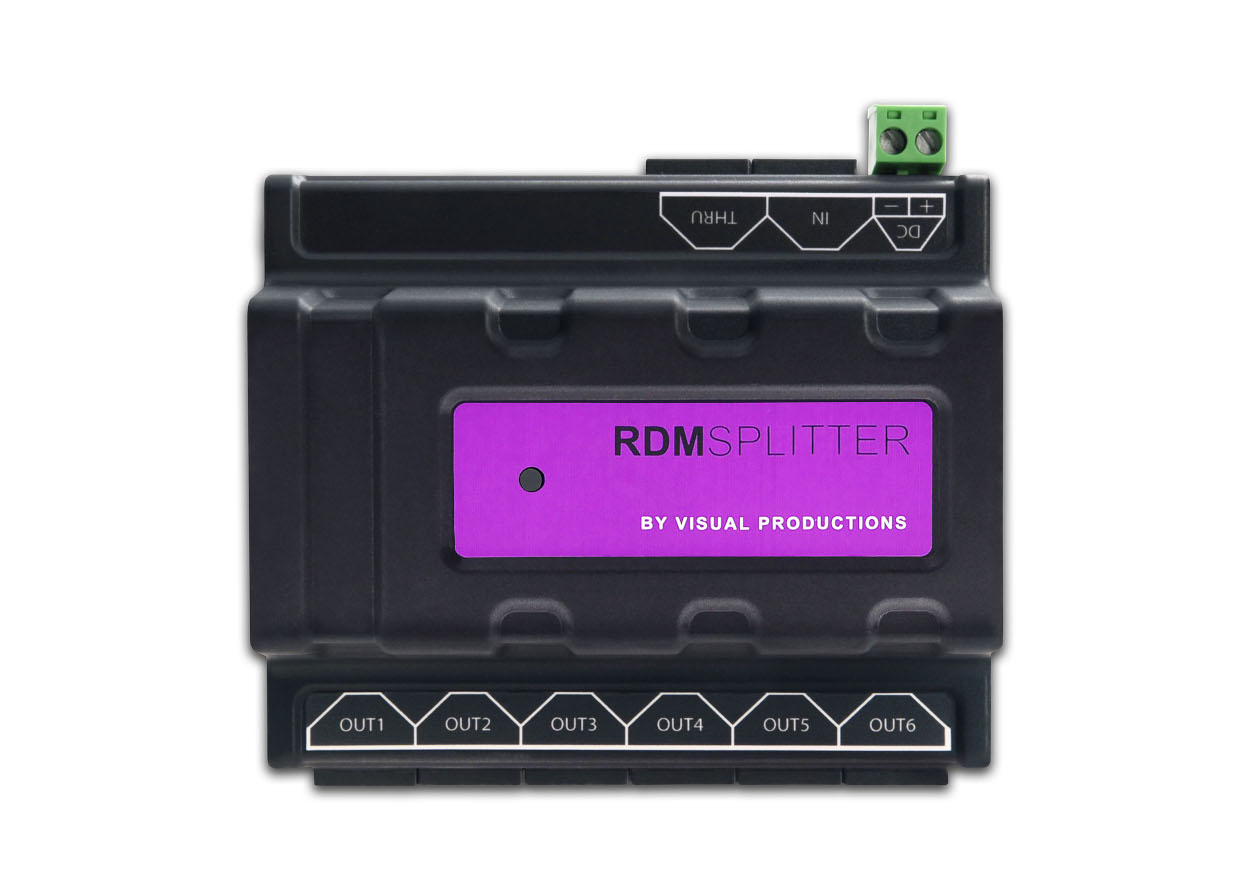

Visual Productions RDMSplitter RJ45
DIN DMX Splitter 1 In/6 Out, DMX-Anschlüsse über RJ45
Der RdmSplitter ist ein optisch isolierter Splitter/Booster für DMX- und RDM-Netzwerke.
DMX-Netzwerk erweitern
Der Splitter verfügt über einen DMX Input sendet es über seine 6 DMX-Ausgangsports erneut aus. Jeder Ausgangsport kann 32 weitere Geräte ansteuern. Der Splitter kann auch als Signalverstärker fungieren, da jeder Port eine weitere Verbindung von bis zu 300 Metern unterstützt.
Kabelverbindungen erleichtern
Normalerweise erfordert DMX, dass die Geräte in einer Bustopologie verbunden sind, bei der ein Kabel über jedes Gerät verläuft. Der RdmSplitter ermöglicht eine Stern-Topologie für eine effiziente Kabelnutzung.
Verhindern von Erdschleifen
Die DMX-Ausgangsports sind durch optische Isolation geschützt, wodurch der Splitter und seine angeschlossenen Geräte vor Überspannungen und gefährlichen Erdschleifen geschützt werden.
Empfangen von Rückmeldungen von Geräten
Der RdmSplitter unterstützt die RDM-Kommunikation. RDM ist das Protokoll, das es Ihren Geräten ermöglicht, Rückmeldungsinformationen über das DMX-Kabel an den Lichtcontroller zu senden.
Spezifikationen
DMX-Netzwerk erweitern
Der Splitter verfügt über einen DMX Input sendet es über seine 6 DMX-Ausgangsports erneut aus. Jeder Ausgangsport kann 32 weitere Geräte ansteuern. Der Splitter kann auch als Signalverstärker fungieren, da jeder Port eine weitere Verbindung von bis zu 300 Metern unterstützt.
Kabelverbindungen erleichtern
Normalerweise erfordert DMX, dass die Geräte in einer Bustopologie verbunden sind, bei der ein Kabel über jedes Gerät verläuft. Der RdmSplitter ermöglicht eine Stern-Topologie für eine effiziente Kabelnutzung.
Verhindern von Erdschleifen
Die DMX-Ausgangsports sind durch optische Isolation geschützt, wodurch der Splitter und seine angeschlossenen Geräte vor Überspannungen und gefährlichen Erdschleifen geschützt werden.
Empfangen von Rückmeldungen von Geräten
Der RdmSplitter unterstützt die RDM-Kommunikation. RDM ist das Protokoll, das es Ihren Geräten ermöglicht, Rückmeldungsinformationen über das DMX-Kabel an den Lichtcontroller zu senden.
Spezifikationen
- 6 Ausgänge
- Optische Isolation (individuell pro Port)
- USITT DMX512-A (ANSI E1.11)
- RDM (ANSI E1.20)
- RJ-45-Anschlüsse
- DIN-Schienenmontage
- Stromverbrauch: 9-24V DC, 500mA Stromversorgung (optionales externes Netzteil)
- Abmessungen: 105 x 86 x 60 mm
- Gewicht: 120 Gramm (0,26 lbs)
| DMX-Kanäle / Parameter | 512 |
|---|---|
| Steuerprotokoll | DMX512 |
| Anzahl DMX Ports | 6 |
| DMX Ports | RJ45 |
| Funktion | Splitting |
| Lüfter | Nein |
| RDM | Ja |
| Netzeingang | Netzteil |
| Bauform | DIN-Gehäuse |
Ähnliche Artikel
Visual Productions RDMSplitter TB
Der RdmSplitter ist ein optisch isolierter Splitter/Booster für DMX- und RDM-Netzwerke.
DMX-Netzwerk erweiternDer Splitter verfügt über einen DMX Input sendet es über seine 6 DMX-Ausgangsports erneut aus. Jeder Ausgangsport kann 32 weitere Geräte ansteuern. Der Splitter kann auch als Signalverstärker fungieren, da jeder Port eine weitere Verbindung von bis zu 300 Metern unterstützt.
Kabelverbindungen erleichtern
Normalerweise erfordert DMX, dass die Geräte in einer Bustopologie verbunden sind, bei der ein Kabel über jedes Gerät verläuft. Der RdmSplitter ermöglicht eine Stern-Topologie für eine effiziente Kabelnutzung.
Verhindern von Erdschleifen
Die DMX-Ausgangsports sind durch optische Isolation geschützt, wodurch der Splitter und seine angeschlossenen Geräte vor Überspannungen und gefährlichen Erdschleifen geschützt werden.
Empfangen von Rückmeldungen von Geräten
Der RdmSplitter unterstützt die RDM-Kommunikation. RDM ist das Protokoll, das es Ihren Geräten ermöglicht, Rückmeldungsinformationen über das DMX-Kabel an den Lichtcontroller zu senden.
Spezifikationen
6 Ausgänge
Optische Isolation (individuell pro Port)
USITT DMX512-A (ANSI E1.11)
RDM (ANSI E1.20)
RJ-45-Anschlüsse
DIN-Schienenmontage
Stromverbrauch: 9-24V DC, 500mA Stromversorgung (optionales externes Netzteil)
Abmessungen: 105 x 86 x 60 mm
Gewicht: 120 Gramm (0,26 lbs)

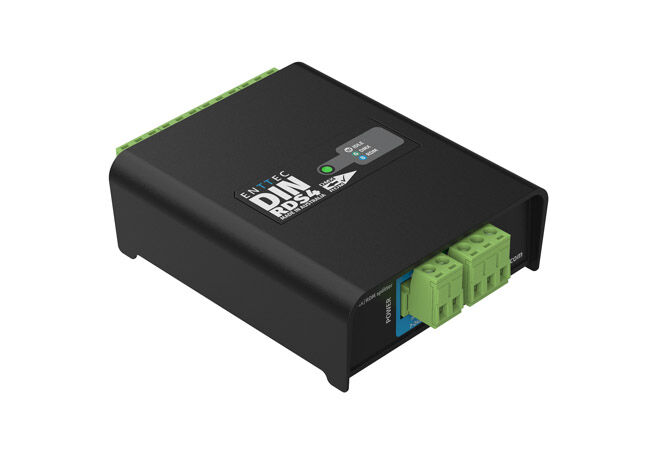

Enttec DIN RDS4 Mk2
Der DIN RDS4 von ENTTEC ist ein isolierter DMX/RDM Splitter mit 4 Ausgängen für die Festinstallation. Der DIN RDS4 erfordert keine Konfiguration und ist vollgepackt mit installationsfreundlichen Features wie einem flexiblen 7-24V Gleichstrom Eingang und abnehmbaren Klemmensteckern für eine einfache Verdrahtung. Darüber hinaus ist alles in einem kompakten, elektrisch isolierten Gehäuse mit flexiblen Montageoptionen untergebracht. 1 DMX/RDM-Eingang & 4 DMX/RDM-Ausgänge. 1500V Opto-Isolation zwischen jedem DMX-Port zum Schutz vor Streuspannungen auf der DMX-Leitung.
Steckbare Schraubanschlüsse. Nach vorne gerichtete LED-Statusanzeige zur Anzeige. Unterstützung für DMX512-A und ANSI E1.20 RDM. Elektrisch isoliertes Gehäusematerial. Oberflächen- oder TS35-DIN Schienen-Montage. Keine Konfiguration erforderlich. 7V-24V DC Stromeingang. -20°C bis 50°C (-4°F bis 122°F) Betriebstemperatur.

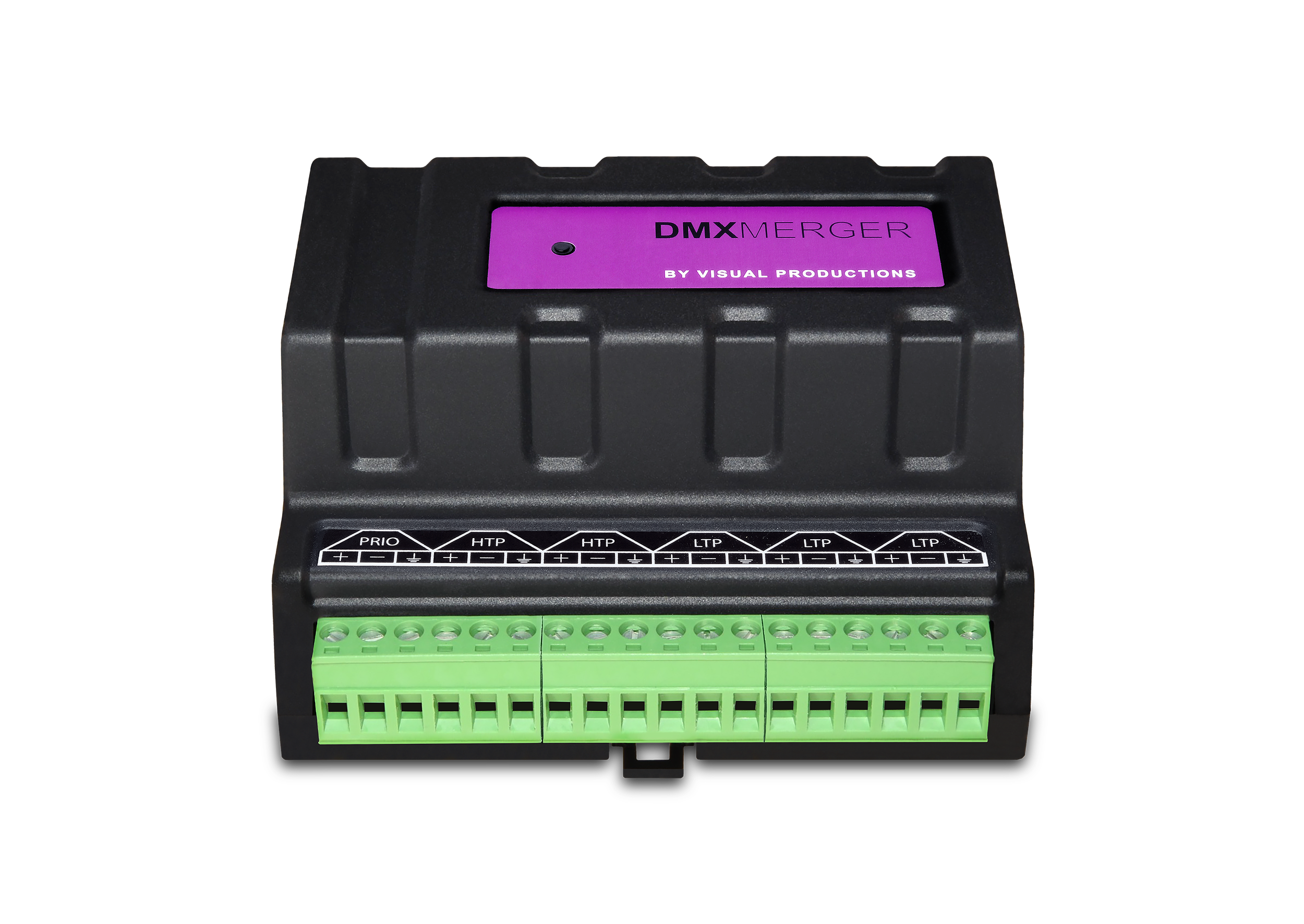

Visual Productions DMXMerger
