zactrack

zactrack mini beinhaltet die Kernwerte von zactrack und bringt diese Tracking-Lösung in einen kleineren Formfaktor mit batteriebetriebenen Komponenten und drahtloser Konnektivität für eine noch schnellere und einfachere Einrichtung. Das Benutzererlebnis steht im Mittelpunkt von zactrack mini. Kleinere Veranstaltungsorte, Ausstellungen, Einzelkünstler, Verleihfirmen und Gotteshäuser sind nur eine kleine Auswahl der breiten Anwendungsmöglichkeiten für unseren neuen, kleineren Freund.Da dieses neue System dazu beiträgt, das Tracking bei neuen Nutzern und in kleineren Räumen einzuführen, wird zactrack mini auch für viele Nutzer eine wirtschaftlichere Lösung darstellen. Tracking und Verfolgung sind nun für jede Anwendung, jeden Designer und jeden Künstler zugänglich und nutzbar. zactrack mini kann in wenigen Minuten aufgebaut werden. Ein Master-Anker bildet das Herzstück der zactrack mini-Infrastruktur. Dieser Master-Anker hat vier Verwendungszwecke in einem, was das System für den Benutzer bereits vereinfacht und den Bedarf an zusätzlicher Hardware beseitigt, die zuvor benötigt wurde, wie z.B. ein drahtloser Zugangspunkt, ein DMX-Knoten und Netzwerk-Switches. Fünf kleinere Anker vervollständigen das Antennen-Array, so dass ein Tracking- oder Performance-Bereich von 15 x 15 Metern entsteht. zactrack mini ermöglicht ein 2,5-D-Tracking, so dass die Z-Höhe mit Hilfe eines Höhen-Offsets erreicht wird - einfach und sofort auf dem Tablet oder einem Konsolen-Fader zu bedienen! Um den Einsatz und die Positionierung des Ankers zu erleichtern, enthält Ihr zactrack mini-Kit kleine Stative, die direkt auf dem Gehäuse des Ankers befestigt werden. Die 5 Tracker, die in einem zactrack mini kit enthalten sind, werden auf der Bühne zur Ausrichtung der Geräte verwendet (Tracker-Kalibrierungsscheiben und Ladestation ebenfalls enthalten). zactrack mini kann als Standalone-Gerät verwendet oder in ein Standard-Lichtpult integriert werden, so dass der Designer und die Bediener die kreative Kontrolle behalten. zactrack mini Master Anchor (inkl. Netzteil) 4-in-1 Nutzung - Master Anchor, Server, Wireless Access Point & DMX Node Bis zu 64 Fixtures 6,24 - 6,74 GHz UWB aktive Funkantenne 190 x 207 x 36 mm, 680 g, IP50 Neutrik etherCON RJ45, Neutrik XLR 5-polig & USB-C-Anschluss 3 Stunden Akkulaufzeit, 3 Stunden Ladezeit (100%) Montageplatte für Clamp und Safety zactrack mini Tracker 6,24 - 6,74 GHz UWB aktiver Funksender 35 x 60 x 10 mm, 26 g, IP65 Bis zu 5 aktive Tracker (16 Hz) Bis zu 15 aktive Tracker (nur 6 Hz Audio) Bis zu 60 inaktive Tracker 4 Stunden Akkulaufzeit (aktiv), 20 Stunden Akkulaufzeit (inaktiv), 2 Stunden Ladezeit (100%) zactrack mini Anchor (inkl. Netzteil) 5 Anchors zur Montage rund um die Bühne 6,24 - 6,74 GHz UWB aktive Funkantenne 140 x 140 x 35 mm, 290 g, IP54 USB-C-Anschluss 16 Stunden Akkulaufzeit, 2 Stunden Ladezeit (100%) Montageplatte für Clamp und Safety zactrack mini Ladestation (inkl. USB-C-Kabel) Ladestation für Tracker (5 Steckplätze) 270 x 70 x 70 mm, 390 g USB-C-Anschluss zactrack USB-C Netzteil (EU/UK/US/AUS) zactrack Stative 6x 1/4" Gewindestative zur Befestigung zactrack mini Kit - Koffer Alle erforderlichen zactrack mini Komponenten können im Kunststoff-Case für einfachen Transport und Einsatz durch eine Person verstaut werden.

zactrack PRO ist ein automatisiertes Verfolgersystemystem, das alle Anforderungen für große Projekte erfüllt. Personen und Objekte in Bewegung werden mit hoher Genauigkeit verfolgt und in einem 3D-Modell dargestellt.Hochpräzise Mathematik steuert automatisch Moving Lights, Kameras, Video- und Tongeräte. zactrack PRO RADIO TRACKING ist ein UWB (Ultra Wide Band) Echtzeit Ortungssystem. Personen und Objekte werden mit winzigen Sendern (Trackers, Tags) ausgestattet und ihre Positionen werden mit einem Netzwerk von Empfängern (Anchors), die den Aktionsraum umgeben, erfasst. Dies funktioniert in Antennen- (2D) und Raum- (3D) Konfigurationen. Ein Minimum von sechs Anchors ist erforderlich.Mehr als 50 Tags können gleichzeitig verfolgt werden. Das System ist innerhalb von 1 Stunde eingerichtet! Bringen Sie Ihre Anker um die Bühne herum an und messen Sie die Positionen mit einem Laserdisto oder einem Massband.Geben Sie die Positionen in die Anwendung ein oder lassen Sie die drahtlose Verbindung vom Laserdisto die Arbeit erledigen. Sie können die Anchors hinter Dekorationen verstecken oder die Sender sogar mit Kostümen bedecken.Das System funktioniert bei allen Wetterbedingungen, von Sonnenschein bis Regen. Die RTLS - Technologie (Real Time Location System) KINEXON der Sports & Media GmbH bringt zactrack PRO die Genauigkeit, die für ein Tracking mit einer Genauigkeit unter 10 cm und einer Aktualisierungsrate von 20 Hz erforderlich ist.Die Hardware basiert auf Decawave UWB (Ultra Wide Band) mit Kanälen von 1 - 3, mit einer Frequenz von 3,25 - 4,75 GHz und einer Bandbreite von 500 MHz. Mit den Standardeinstellungen auf Kanal 2 und einer Frequenz von 3,75 - 4,25 GHz. Das zactrack PRO Set beinhaltet folgende Komponenten: 8xzactrack PRO Anchor3.25 - 4.75 GHz UWB aktive RadioantenneAbmessungen:190 x200 x 42 mmGewicht: 535 gStromversorgung: PoE (48V) - Neutrik etherCONIP 64Montageplatte für Clamp and Sicherungsseil 1xzactrack PRO Alignment PuckLicht SensorAbmessungen: 95 x 95 x 35 mmGewicht: 200 gBetriebsdauer der Batterie: 12 Stunden (2x AA Batteries) 5xzactrack PRO Tracker3.25 - 4.75 GHz UWB active RadiotransmitterAbmessungen: 47 x 33 x 7,5 mmGewicht: 15,4 gIP 54Betriebsdauer der Batterie: 4,5 StundenLadezeit der Batterie: 2 Stunden (100%), 5V DC 1xzactrack PRO ChargerKapazität für 30 TrackerAbmessungen: 295 x 235 x 20 mmGewicht: 1 kgStromversorgung: DC 24V / 2A 1xzactrack PRO ServerSuperMicro 505-203B Zusätzlich benötigte Hardware: Android Tablet für Setup-Prozess notwendig WIFI-Access Point zur Verbindung des Tablets mit dem ZacNet PoE Switch (z.B. Luminex Gigacore 12 mit PoE Option) um die Anchors mit Strom zu versorgen und ins Netzwerk einzubinden CAT5e/CAT6/CAT7 Ethernet-Kabel für die Verbindung der Anchors und Switches.

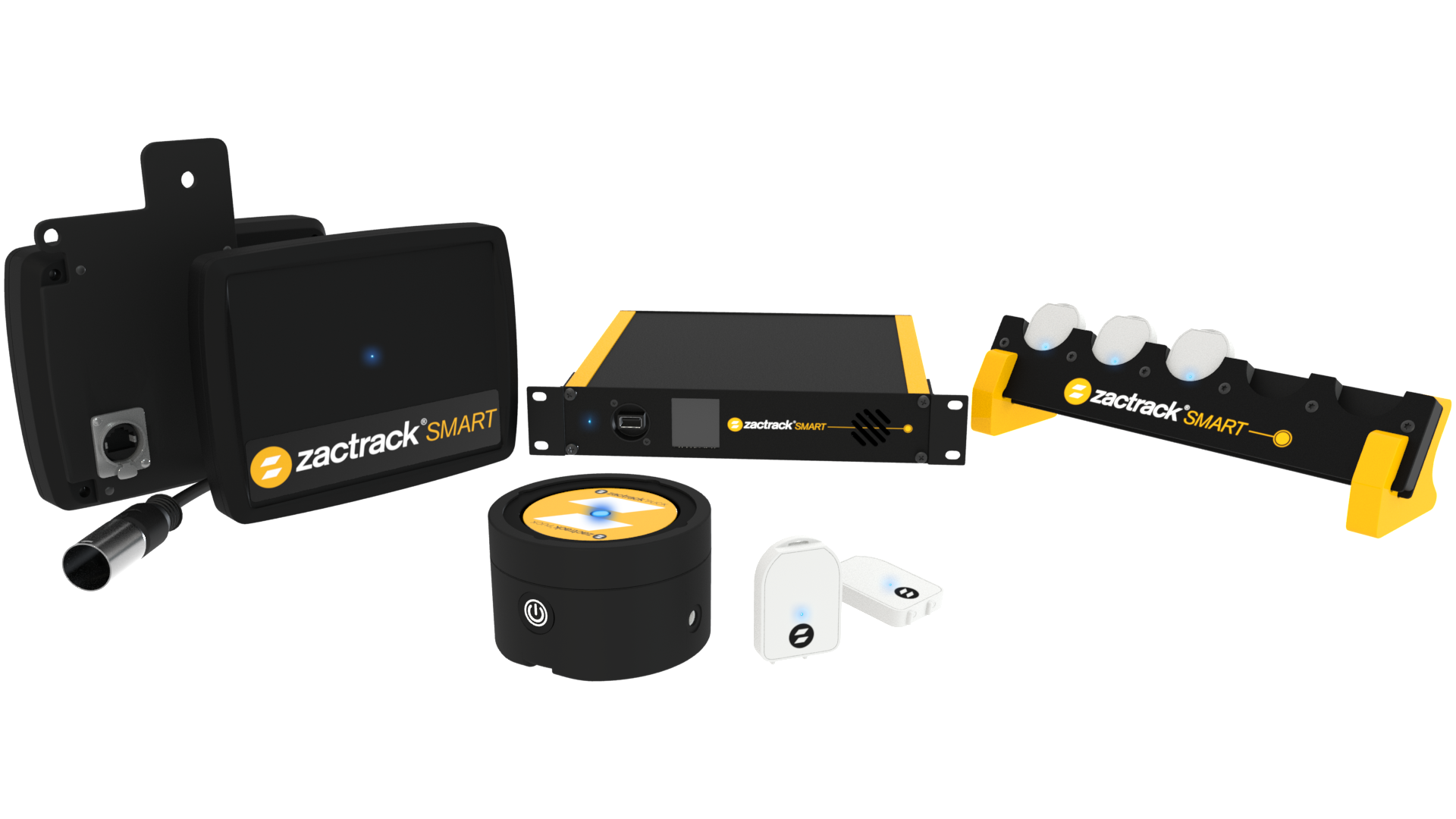

zactrack SMART ist das weltweit erste automatisierte Plug and Play Trackingsystem.Die Einrichtung des Systems dauert weniger als 15 Minuten vom Auspacken der Systemkomponenten bis zum 3D-Tracking für Bühnenbeleuchtung, Ton- oder Videoeffekte. zactrack SMART nutzt die selbstmessende "Mesh-Netzwerktechnologie", um die Dimensionen der Bühne ohne Messhilfe exakt zu berechnen ... wie von Zauberhand! Das zactrack SMART Set beinhaltet folgende Komponenten: 8xzactrack SMART Anchors6.24 - 6.74 GHz UWB active RadioantenneAbmessungen:190 x200 x 42 mmGewicht: 535 gStromversorgung: PoEIP 64Montageplatte für Clamp und Sicherungsseil5xzactrack SMART Trackers6.24 - 6.74 GHz UWB aktive RadioantenneAbmessungen: 35 x 60 x 10 mmGewicht: 26 gIP 65Betriebszeit der Batterie: 8 Stunden1xzactrack SMART LadestationAbmessungen: 270 x 70 x 65 mmGewicht: 387 g5 Ladeplätze für SMART TrackerUSB-C1xzactrack SMART Server9.5" (half size) Rack Mount ServerAbmessungen: 222 x 34,5 x 230 mmGewicht: 1320 gStromversorgung: 230 VA with Input 100 - 240 Vac, 50 - 60 Hz4xzactrack SMART Pucks6.24 - 6.74 GHz UWB aktive RadiotransmitterLicht SensorAbmessungen: 95 x 95 x 59 mmGewicht: 342 gBetriebszeit der Batterie: 24 StundenUSB-C Der SMART Server ermöglicht die Verwaltung von 10 aktiven und voneinander unabhängigen Trackern und lässt sich einfach in ein Rack montieren.Der SMART Server unterstützt die Formate Art-Net, sACN und PSN sowie OSC.Mit einem SMART Server können bis zu acht Empfänger und 20 Fixtures gesteuert werden.Mit einem zusätzlichen Backup-Server können beliebig viele Fixtures eingesetzt werden. Die acht SMART Anchor werden im Raum verteilt und können dank der Montageplatte mit einer Clamp einfach befestigt werden.Die Anchor müssen für die gesamte Projektdauer fest installiert werden. Es ist keine symmetrische Anordnung notwendig. Die SMART Tracker sind IP65 geschützt und haben eine Batterielaufzeit von bis zu 8 Stunden und werden mit der mitgelieferten SMART Ladestation wieder aufgeladen. Die vier SMART Pucks braucht es zum Einmessung des Systems und sie werden im späteren Tracking Betrieb nicht mehr benötigt.Zur Einmessung werden sie grob rechtwinklig und mit einem Mindestabstand von drei Metern im Raum verteilt.Die Selbsteinmessung kann ganz einfach über ein Tablet gestartet werden. Das gesamte SMART Set kann dabei über den SMART Tablet Client gesteuert werden.Das System kann auch in jedes Bühnen-Netzwerk integriert werden und mit einem Lichtpult zusammenarbeiten. Das Lichtpult kann die Steuerung auch komplett übernehmen. Zusätzlich benötigte Hardware: Android Tablet für Setup-Prozess notwendig WIFI-Access Point zur Verbindung des Tablets mit dem ZacNet PoE Switch (z.B. Luminex Gigacore 12 mit PoE Option) um die Anchors mit Strom zu versorgen und ins Netzwerk einzubinden CAT5e/CAT6/CAT7 Ethernet-Kabel für die Verbindung der Anchors und Switches.
