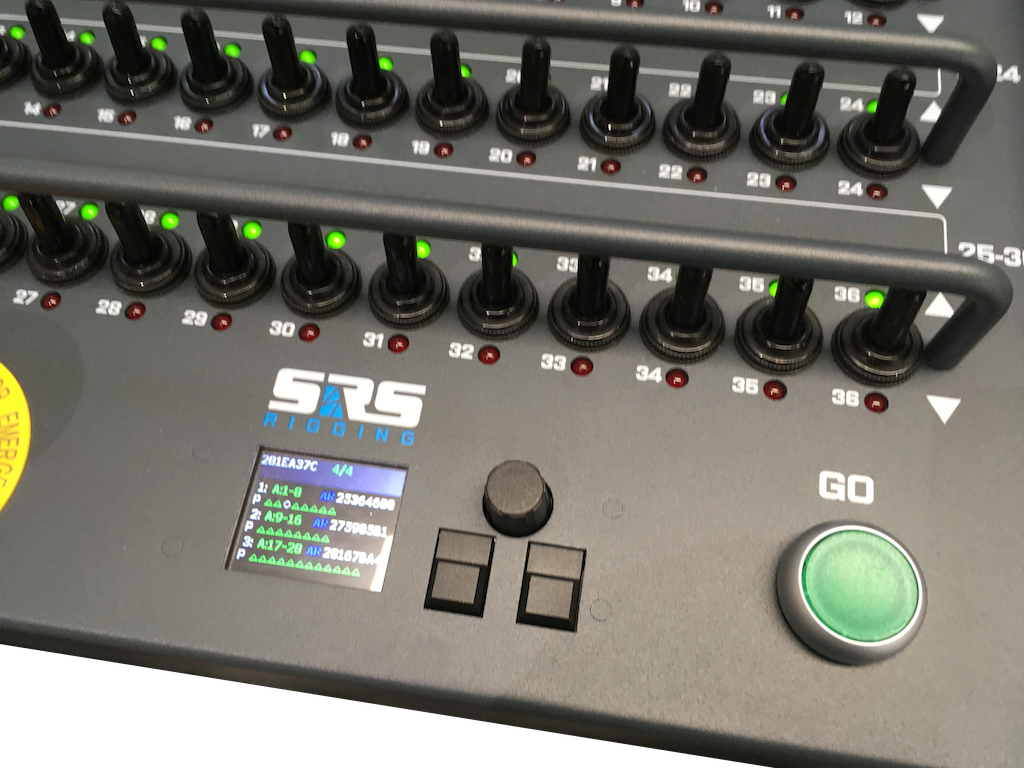

Digitale Kabelfernbedienung Kompatibel mit Motorsteuerungen der AHD-Serie TFT-Display mit Drehgeber und zwei Drucktasten Kompakte Grösse NOT-AUS (Emergency STOP) ADR-DIGI ist eine digitale Kabelfernbedienung zur Steuerung einer Gruppe miteinander verbundener digitaler Motorsteuerungen. Über einen Drehgeber mit vier Drucktasten und ein LCD-Display lässt sich die Kanalverteilung individuell konfigurieren und den Anforderungen jeder einzelnen Steuerungseinheit anpassen. Kurz gesagt: Sie entscheiden, welche Kanäle jede Ihrer digital vernetzten Motorsteuerungen bedienen soll. ADR-DIGI ist in Versionen mit 24, 36 oder 48 Kanälen erhältlich und kann mit allen digitalen Motorsteuerungen mit Direktsteuerung und Niederspannung von SRS Rigging verbunden werden.

Stecker-Belegung (siehe unten)Steuert 12 Kettenzüge direkt über die Fernbedienung Steuert bis zu 384 Kettenzüge via AHD-Link Kettentypen: BGV D8, BGV D8+ Not-Halt-Schaltung gemäss IEC60204, SIL3 Stromausgang für WMC-Serie über PowerCon-Anschluss 1.5 m Netzkabel 5G6 mit CEE32A/5p Ausgänge geschützt durch RCD 30 mA und C10A/C16A Leitungsschutzschalter APA – Automatische Phasenfolgeprüfung und -ausrichtung AVM – Automatische Spannungsprüfung und Schutz der Kettenzüge GCT – Gruppenschaltung über CMG-Fernbedienung RRST – Fern-Reset-Funktion Kompatibel mit: Chainmaster, Movecat, Liftket, Tourrig CM Lodestar GIS LITEC, EXE Trabes Prolyft Verlinde, Stagemaker Alle dreiphasigen Kettenzüge auf dem Markt Der AHD-DV Advanced Digital Hoist Controller wurde entwickelt, um bis zu 24 elektrisch kompatible Kettenzüge einzeln oder gleichzeitig zu steuern – über die CMCseries Digital-Fernbedienung mit Kabel. Das Gerät enthält ein APA-Modul (Automatic Phase Align), das sicherstellt, dass alle Kettenzüge unabhängig von der Phasenlage in dieselbe Richtung laufen. Bei unterbrochener Leitung stoppt das System automatisch zur sicheren Anwendung. Das AVM-Modul (Automatic Voltage Metering) überprüft die Hauptspannung (400 V AC ±20 %, Sternschaltung) und schützt die Kettenzüge bei Spannungsproblemen. Das Gerät geht nicht in den sicheren Modus, wenn: – eine Phase fehlt – Unterspannung vorliegt – Überspannung vorliegt Alle elektrischen Komponenten tragen eine CE-Kennzeichnung und entsprechen den europäischen Richtlinien. Das Gerät ist in einem robusten, pulverbeschichteten 19″-Stahlrackgehäuse untergebracht und wird mit Konformitätsbescheinigung geliefert. Ein zusätzlicher Schlüsselschalter ermöglicht die Gruppen-Stopp-Funktion. Wenn aktiviert, löst ein Leitungsschutzfehler bei einem Kettenzug einen E-STOP für alle angeschlossenen Kettenzüge aus. Optional mit Fernbedienung: CMC-DIGI-AHD Controller – kabelgebunden WMC-DIGITAL Controller – drahtlos Steckerbelegung PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

Stecker-Belegung (siehe unten)Steuert 8 Kettenzüge direkt über die Fernbedienung Merkmale12-Kanal-Kettenzugsteuerung Steuert bis zu 384 Kettenzüge über AHD-Link NOT-AUS-Schaltung gemäss IEC60204, SIL3 Schalter mit AUF/HALT/AB-Funktion GO- und NOT-AUS-Taste Trockenkontakte an den Ausgängen Hebetypen: BGV D8, BGV D8+ Leistungsausgabe für WMC-Serie über PowerCon-Konnektor 1,5 m 5G6/5G10mm²-Stromkabel mit CEE32A/5p Stecker Ausgänge geschützt durch RCD30 mA und C10A/C16A je Ausgangs-MCB Kompatibel mit allen dreiphasigen Kettenzügen auf dem MarktSpezifikationen APA – Automatisches Phasenfolgenprüfungs- und Ausrichtungsmodul AVM – Automatische Spannungsprüfung und Hebezeugschutz GCT – Gruppenkanalsteuerung über CMG-Fernbedienung RRST – Fernrücksetzfunktion Der AHD-WDV ist eine fortschrittliche digitale Steuerungseinheit für Hebezeuge und wurde zur Steuerung von bis zu 24 elektrisch kompatiblen Motoren entwickelt – einzeln oder gleichzeitig. Die Bedienung erfolgt über die Frontblende oder per drahtloser Fernbedienung. Das Komplettsystem besteht aus zwei Geräten: BASE-Einheit Drahtloser Empfänger Schlüsselschalter für OFF/LOCAL/WIRELESS-Betriebsmodi Ladegerät und Halterung für REMOTE-Einheit LED-Anzeigen für GO-Taste, Funksignal und Ladezustand REMOTE-Einheit Drahtloser Sender Verknüpfbar mit bis zu 24 Kanälen Leichte, robuste Bauweise, liegt gut in der Hand Integrierte Antenne im Gehäuse LED-Anzeige für Akkustatus Warnton-Funktion Status-LED am Gerät Metall-Gürtelclip Das Gerät verfügt über das einzigartige APA-Modul (Automatic Phase Align), das sicherstellt, dass sich alle Motoren bei jeder Phasenlage der Eingänge in dieselbe Richtung bewegen. Bei Trennung eines Leitungsdrahts stoppt die Steuerung automatisch für einen sicheren Betrieb. Eine weitere Funktion ist das AVM-Modul (Automatic Voltage Metering), das die Netzspannung auf AC 400V ±20 % in Sternkonfiguration prüft und die Hebezeuge bei Spannungsproblemen schützt. Das Gerät geht nicht in Betrieb, wenn: – eine Phase fehlt – Unterspannung anliegt – Überspannung anliegt Alle elektrischen Komponenten besitzen ein eigenes CE-Zeichen und entsprechen den europäischen Richtlinien. Das Gerät ist in einem robusten, pulverbeschichteten 19-Zoll-Stahlgehäuse verbaut und erfüllt die CE-Richtlinien gemäss mitgelieferter Konformitätserklärung. Der AHD-WDV verfügt zudem über einen zusätzlichen Schlüsselschalter für die Gruppen-Stop-Funktion. Bei Aktivierung führt das Auslösen eines MCBs bei einem Hebezeug zum NOT-AUS aller angeschlossenen Einheiten. Steckerbelegung PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

Stecker-Belegung (siehe unten)Steuert 4 Kettenzüge direkt über die Fernbedienung Steuert bis zu 384 Kettenzüge via AHD-Link Kettentypen: BGV D8, BGV D8+ Not-Halt-Schaltung gemäss IEC60204, SIL3 Stromausgang für WMC-Serie über PowerCon-Anschluss 1.5 m Netzkabel 5G6mm² mit CEE32A/5p Stecker Ausgänge geschützt durch RCD 30 mA und C10A/C16A Leitungsschutzschalter APA – Automatische Phasenfolgeprüfung und -ausrichtung AVM – Automatische Spannungsprüfung und Schutz der Kettenzüge GCT – Gruppenschaltung über CMG-Fernbedienung RRST – Fern-Reset-Funktion Kompatibel mit: Chainmaster, Movecat, Liftket, Tourrig CM Lodestar GIS LITEC, EXE Trabes Prolyft Verlinde, Stagemaker Alle dreiphasigen Kettenzüge auf dem Markt Der AHD-DV Advanced Digital Hoist Controller wurde entwickelt, um bis zu 24 elektrisch kompatible Kettenzüge einzeln oder gleichzeitig zu steuern – über die CMCseries Digital-Fernbedienung mit Kabel. Das Gerät enthält ein APA-Modul (Automatic Phase Align), das sicherstellt, dass alle Kettenzüge unabhängig von der Phasenlage in dieselbe Richtung laufen. Bei unterbrochener Leitung stoppt das System automatisch zur sicheren Anwendung. Das AVM-Modul (Automatic Voltage Metering) überprüft die Hauptspannung (400 V AC ±20 %, Sternschaltung) und schützt die Kettenzüge bei Spannungsproblemen. Das Gerät geht nicht in den sicheren Modus, wenn: – eine Phase fehlt – Unterspannung vorliegt – Überspannung vorliegt Alle elektrischen Komponenten tragen eine CE-Kennzeichnung und entsprechen den europäischen Richtlinien. Das Gerät ist in einem robusten, pulverbeschichteten 19″-Stahlrackgehäuse untergebracht und wird mit Konformitätsbescheinigung geliefert. Ein zusätzlicher Schlüsselschalter ermöglicht die Gruppen-Stopp-Funktion. Wenn aktiviert, löst ein Leitungsschutzfehler bei einem Kettenzug einen E-STOP für alle angeschlossenen Kettenzüge aus. Optional mit Fernbedienung: CMC-DIGI-AHD Controller – kabelgebunden WMC-DIGITAL Controller – drahtlos Steckerbelegung PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

Stecker-Belegung (siehe unten)Steuert 8 Kettenzüge direkt über die Fernbedienung Steuert bis zu 384 Kettenzüge via AHD-Link Kettentypen: BGV D8, BGV D8+ Not-Halt-Schaltung gemäss IEC60204, SIL3 Stromausgang für WMC-Serie über PowerCon-Anschluss 1.5 m Netzkabel 5G6mm² mit CEE32A/5p Stecker Ausgänge geschützt durch RCD 30 mA und C10A/C16A Leitungsschutzschalter APA – Automatische Phasenfolgeprüfung und -ausrichtung AVM – Automatische Spannungsprüfung und Schutz der Kettenzüge GCT – Gruppenschaltung über CMG-Fernbedienung RRST – Fern-Reset-Funktion Kompatibel mit: Chainmaster, Movecat, Liftket, Tourrig CM Lodestar GIS LITEC, EXE Trabes Prolyft Verlinde, Stagemaker Alle dreiphasigen Kettenzüge auf dem Markt Der AHD-DV Advanced Digital Hoist Controller wurde entwickelt, um bis zu 24 elektrisch kompatible Kettenzüge einzeln oder gleichzeitig zu steuern – über die CMCseries Digital-Fernbedienung mit Kabel. Das Gerät enthält ein APA-Modul (Automatic Phase Align), das sicherstellt, dass alle Kettenzüge unabhängig von der Phasenlage in dieselbe Richtung laufen. Bei unterbrochener Leitung stoppt das System automatisch zur sicheren Anwendung. Das AVM-Modul (Automatic Voltage Metering) überprüft die Hauptspannung (400 V AC ±20 %, Sternschaltung) und schützt die Kettenzüge bei Spannungsproblemen. Das Gerät geht nicht in den sicheren Modus, wenn: – eine Phase fehlt – Unterspannung vorliegt – Überspannung vorliegt Alle elektrischen Komponenten tragen eine CE-Kennzeichnung und entsprechen den europäischen Richtlinien. Das Gerät ist in einem robusten, pulverbeschichteten 19″-Stahlrackgehäuse untergebracht und wird mit Konformitätsbescheinigung geliefert. Ein zusätzlicher Schlüsselschalter ermöglicht die Gruppen-Stopp-Funktion. Wenn aktiviert, löst ein Leitungsschutzfehler bei einem Kettenzug einen E-STOP für alle angeschlossenen Kettenzüge aus. Optional mit Fernbedienung: CMC-DIGI-AHD Controller – kabelgebunden WMC-DIGITAL Controller – drahtlos Steckerbelegung PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

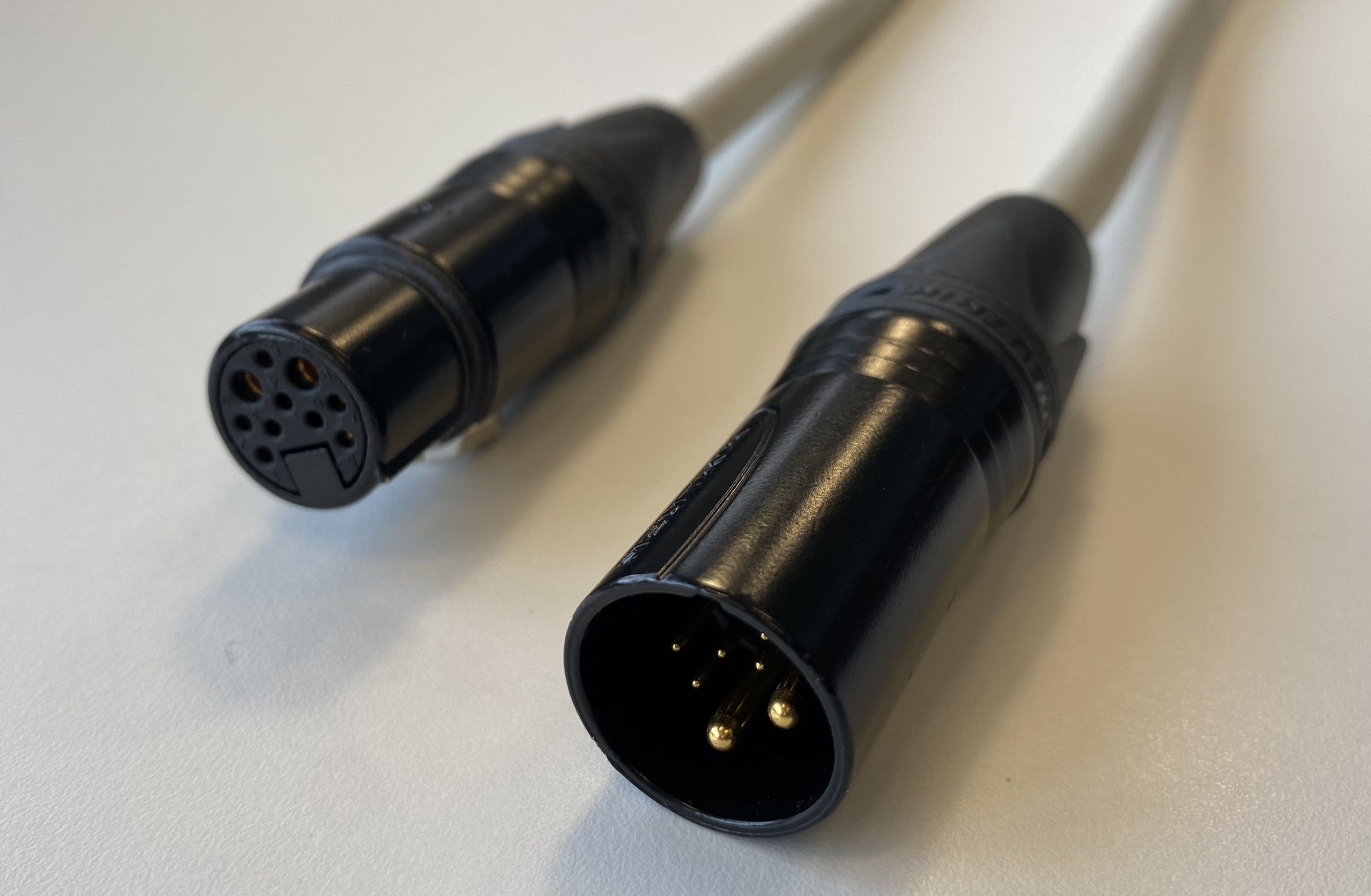

Spezifikationen 5-poliger XLR-Stecker auf 5-polige XLR-Buchse Plug-and-Play Für die Verwendung mit CMC-DIGI-Geräten geeignet Beschreibung Das CMC-XD-CABLE ist ein Verbindungskabel für den digitalen Controller CMCxx-DIGI. Es ermöglicht die Verbindung von CMC-DIGI mit Steuerungen der Serien GMC-LV, RMC und WMC.

Spezifikation Digitale Kabelfernbedienung für Geräte der AHD-Serie Steuert bis zu 60 Kanäle Hochwertige Schalter mit Abdeckungen gegen Staub und Wasser LED-Signalisierung von POWER/STATUS LED-Signalisierung der GO-Taste und Richtungen 5-poliger Neutrik-Anschluss Robustes, stapelbares, leichtes Aluminiumgehäuse Abmessungen (BxHxT) und Gewicht: CMC48-DIGI-AHD: 107 x 330 x 105 mm, 5 kg CMC24-DIGI-AHD: 107 x 260 x 105 mm, 4 kg CMC12-DIGI-AHD: 107 x 360 x 105 mm, 2 kg CMC8-DIGI-AHD: 107 x 260 x 105 mm, 2 kg CMC6-DIGI-AHD: 107 x 260 x 105 mm, 2 kg CMC4-DIGI-AHD: 107 x 190 x 105 mm, 2 kg Beschreibung Die digitale Kabelfernbedienung der CMC-DIGI-AHD-Serie ermöglicht die Steuerung von Geräten der AHD-LV- und AHD-DV-Serie über Kabel.Am Gerät ist ein 5-poliger Neutrik-Konnektor für den Anschluss eines Kabels installiert.Das Gerät ist in 4-, 6-, 8-, 12-, 24- und 48-Kanal-Versionen erhältlich.

Digitale Kabelfernbedienung für AHD-Serie Steuert bis zu 60 Kanäle Hochwertige Schalter mit Schutzkappen gegen Staub und Wasser LED-Anzeige für POWER/STATUS LED-Anzeige für GO-Taste und Richtungsstellungen 5-poliger Neutrik-Stecker Robustes, stapelbares und leichtes Aluminiumgehäuse Abmessungen (B x H x T) und Gewicht: CMG6-DIGI-AHD: 107 x 260 x 105 mm, 2 kg CMG8-DIGI-AHD: 107 x 260 x 105 mm, 2 kg CMG12-DIGI-AHD: 107 x 260 x 105 mm, 2 kg CMG16-DIGI-AHD: 107 x 260 x 105 mm, 4 kg Die digitale Kabelfernbedienung der Serie CMG-DIGI-AHD ermöglicht die Steuerung von Gerätegruppen der Serien AHD-LV und AHD-DV über Kabelverbindung.Ein 5-poliger Neutrik XLR Stecker ist am Gerät installiert, um die Verbindung herzustellen.Das Gerät ist in Versionen mit 6, 8, 12 oder 16 Kanälen erhältlich.

Stecker-Belegung (siehe unten) Steuert bis zu 12 Kettenzüge mit Direktsteuerung Automatische Spannungsprüfung und Kettenzugschutz 123/132-Phasenanpassungsanzeige Kettenzugtypen: BGV D8, BGV D8+ Verknüpfung der GO-/STOP-Tasten möglich NOT-AUS (Emergency STOP) Ausgang: CEE16/4p Grösse: 9U, 6U, 3U (MCBC12, 8, 4 in Reihe) Die Motorsteuerung MCBC-DV wurde entwickelt, um alle Anforderungen von Kundinnen und Kunden zu erfüllen, die eine kostengünstige Alternative zu Motorsteuerungen mit Premium-Qualität und Grundfunktionen suchen. Die MCBC-DV ist mit hochwertigen Komponenten von Schneider Electric bzw. Eaton ausgestattet und in einem robusten Metallgehäuse untergebracht. Ein zentrales Merkmal der MCBC-DV-Einheit ist die Verbindungsoption für die GO- und E-STOP-Tasten. Zusätzlich verfügt die Steuerung über Schalter zur Auswahl der Fahrtrichtung, ein Manuelles Phasenfolge-Prüfmodul (MPA = Manual Phase Align) am Stromeingang sowie ein Automatisches Spannungsprüfmodul (AVM = Automatic Voltage Metering) mit Anzeige der 123/132-Phasenanpassung. Kompatibel mit: CM Lodestar Trabes Prolyft Verlinde / Stagemaker PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

Stecker-Belegung (siehe unten) Steuert bis zu 4 Kettenzüge mit Direktsteuerung Automatische Spannungsprüfung und Kettenzugschutz 123/132-Phasenanpassungsanzeige Kettenzugtypen: BGV D8, BGV D8+ Verknüpfung der GO-/STOP-Tasten möglich NOT-AUS (Emergency STOP) Ausgang: CEE16/4p Grösse: 9U, 6U, 3U (MCBC12, 8, 4 in Reihe) Die Motorsteuerung MCBC-DV wurde entwickelt, um alle Anforderungen von Kundinnen und Kunden zu erfüllen, die eine kostengünstige Alternative zu Motorsteuerungen mit Premium-Qualität und Grundfunktionen suchen. Die MCBC-DV ist mit hochwertigen Komponenten von Schneider Electric bzw. Eaton ausgestattet und in einem robusten Metallgehäuse untergebracht. Ein zentrales Merkmal der MCBC-DV-Einheit ist die Verbindungsoption für die GO- und E-STOP-Tasten. Zusätzlich verfügt die Steuerung über Schalter zur Auswahl der Fahrtrichtung, ein Manuelles Phasenfolge-Prüfmodul (MPA = Manual Phase Align) am Stromeingang sowie ein Automatisches Spannungsprüfmodul (AVM = Automatic Voltage Metering) mit Anzeige der 123/132-Phasenanpassung. Kompatibel mit: CM Lodestar Trabes Prolyft Verlinde / Stagemaker PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

Stecker-Belegung (siehe unten) Steuert bis zu 8 Kettenzüge mit Direktsteuerung Automatische Spannungsprüfung und Kettenzugschutz 123/132-Phasenanpassungsanzeige Kettenzugtypen: BGV D8, BGV D8+ Verknüpfung der GO-/STOP-Tasten möglich NOT-AUS (Emergency STOP) Ausgang: CEE16/4p Grösse: 9U, 6U, 3U (MCBC12, 8, 4 in Reihe) Die Motorsteuerung MCBC-DV wurde entwickelt, um alle Anforderungen von Kundinnen und Kunden zu erfüllen, die eine kostengünstige Alternative zu Motorsteuerungen mit Premium-Qualität und Grundfunktionen suchen. Die MCBC-DV ist mit hochwertigen Komponenten von Schneider Electric bzw. Eaton ausgestattet und in einem robusten Metallgehäuse untergebracht. Ein zentrales Merkmal der MCBC-DV-Einheit ist die Verbindungsoption für die GO- und E-STOP-Tasten. Zusätzlich verfügt die Steuerung über Schalter zur Auswahl der Fahrtrichtung, ein Manuelles Phasenfolge-Prüfmodul (MPA = Manual Phase Align) am Stromeingang sowie ein Automatisches Spannungsprüfmodul (AVM = Automatic Voltage Metering) mit Anzeige der 123/132-Phasenanpassung. Kompatibel mit: CM Lodestar Trabes Prolyft Verlinde / Stagemaker PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

– Steuert bis zu 4 Kettenzüge mit Direktsteuerung – Manuelles Phasenfolge Prüfen (MPA) über den Stromeingang – BGV D8, BGV D8+ – Motorenanschluss: CEE16/4p und/oder Multi-Pol Socapex19 oder Harting16 Verbindungsstecker AusgangsschutzMC4-DV-CEE: RCBO C16A/30mAMC4-DV-CEE.H16: 2×MCB C16A ohne RCDMC4-DV-CEE.SX19: 2×MCB C16A ohne RCD Gehäuse: Kunststoffkoffer Grösse: 340 × 424 × 173 mm Gewicht: 8–8,75 kg Description MCP4-DV wurde entwickelt, um alle Anforderungen von Kundinnen und Kunden zu erfüllen, die nach einer kostengünstigen Alternative zur Motorsteuerung mit Premium-Qualität suchen. MCP4-DV ist mit hochwertigen Komponenten von Schneider Electric / Eaton ausgestattet und in einem robusten Kunststoffgehäuse untergebracht. Der Hauptvorteil ist die Link-Funktion für die Tasten GO und E-STOP mehrerer verbundener Geräte. Kompatibel mit: – CM Lodestar – Trabes – Prolyft – Verlinde / Stagemaker

Steuert bis zu 8 Kettenzüge mit DirektsteuerungManuelles Phasenfolge Prüfen (MPA) über den StromeingangBGV D8, BGV D8+Anschluss: CEE32/5Motorenanschluss: CEE16/4p und/oder Multi-Pol Socapex19 oder Harting16 Verbindungsstecker Ausgangsschutz 2xRCBO C16/30mA Gehäuse: Kunststoffkoffer Grösse: 406 x 503 x 193 mm Gewicht: 11 - 12 kg Description MCP8-DV wurde entwickelt, um alle Anforderungen von Kundinnen und Kunden zu erfüllen, die nach einer kostengünstigen Alternative zur Motorsteuerung mit Premium-Qualität suchen. MCP8-DV ist mit hochwertigen Komponenten von Schneider Electric / Eaton ausgestattet und in einem robusten Kunststoffgehäuse untergebracht. Der Hauptvorteil ist die Link-Funktion für die Tasten GO und E-STOP mehrerer verbundener Geräte. Kompatibel mit: – CM Lodestar – Trabes – Prolyft – Verlinde / Stagemaker

Spezifikation Steuert 1 Kettenzug mit Direktsteuerung Manuelle Phasenfolgeprüfung (MPA) über den Stromeingang Kettentypen: BGV D8, BGV D8+ Ausgang: CEE16/4p Gewicht: 0,7 kg Beschreibung Die MCPH-DV-CEE-Motorsteuerung wurde zur getrennten oder gleichzeitigen Steuerung von bis zu zwei elektrisch kompatiblen Kettenzügen über die Schalter am gelben Gehäuse entwickelt. Das Gerät ist mit der manuellen Phasenfolgeprüfung (MPA = Manual Phase Align) ausgestattet, welche den einfachen Wechsel zwischen den Phasen durch Drehen der Pole L2 und L3 am Hauptanschluss ermöglicht. Alle elektrischen Komponenten besitzen ein eigenes cSA/UL- und CE-Zeichen und entsprechen den europäischen Richtlinien. Die Komponenten sind in einer robusten gelben Kunststoffbox untergebracht. Kompatibel mit: CM Lodestar Trabes Prolyft Verlinde/Stagemaker
