Chainmaster

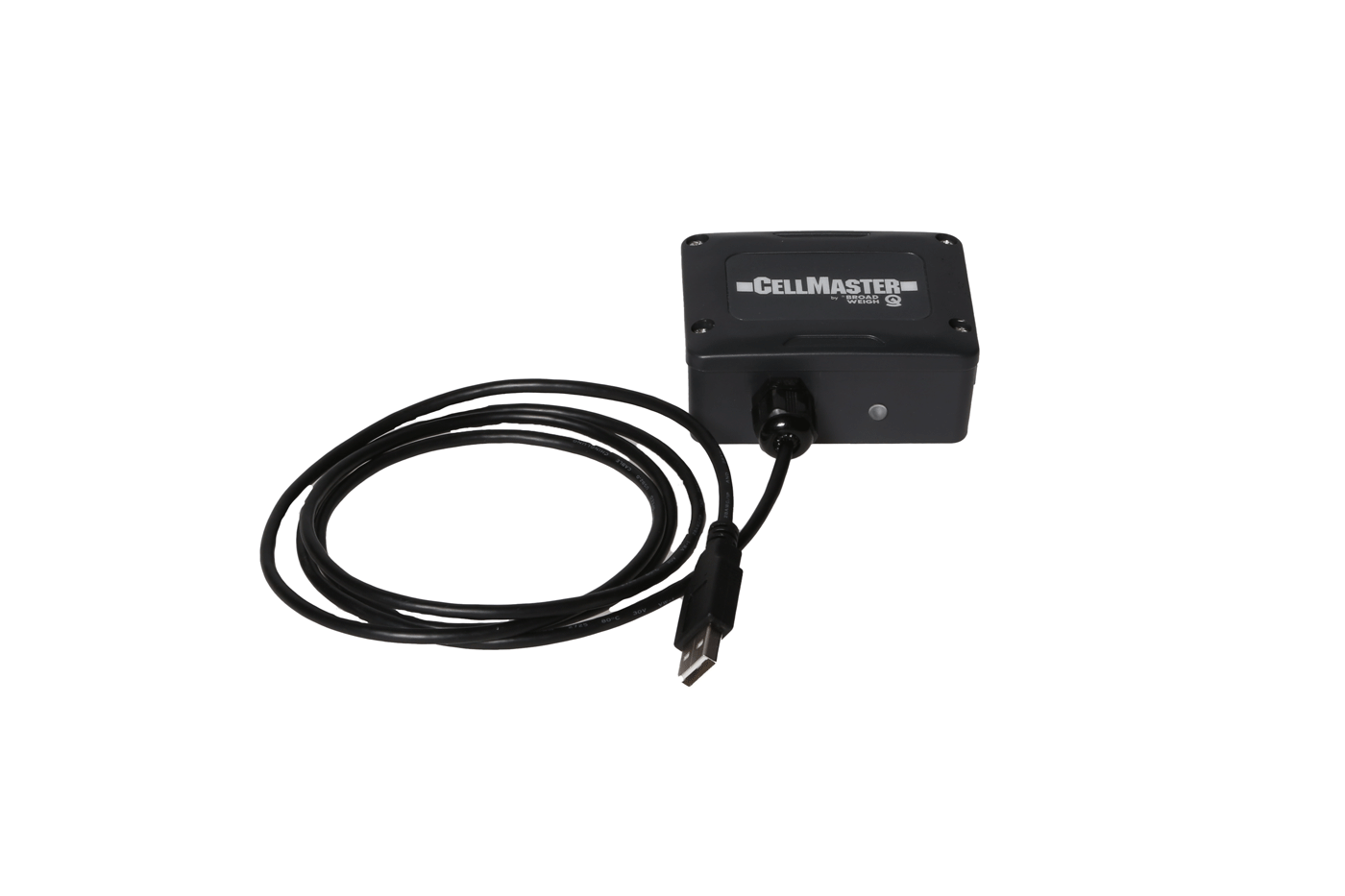

Sender / Empfängern um die Wireless Schäkle mit der Software zu betreibenSchutzklasse IP67 (Gehäuse)Einfaches plug and play (USB) Langes Kabel für eine optionale Positionierung Software (Kostenfreie):Anzeige der Einheit in Kg. lbs oder kNAnzeige von bis zu 100 Sensorkanäle (Lastzellen, Windmessung, etc…)Grafikfunktion ermöglicht den Import von Rigging ZeichnungenZugriff über Tablet oder Smartphone über Webserver-FunktionDrahtlos 2.4-GHz- ÜbertragungReichweite bis zu 800 m

Pack Case für Lastmesszellen und dessen ZubehörPlatz für:8 x 3.25t Schäkle1 x USB Base Station1 x Magnet Schlüssel (TAG)

WLL 3.25T Sicherheitsfaktor 5:1+/- 1% Genauigkeit der Lastmessung Drahtlos 2.4-GHz- Übertragung Reichweite bis zu 800 m Schutzklasse IP67 (Gehäuse)2 x AA Batterien Laufzeit bis zu 5 Jahre im Schlafmodus

WLL 4.75T  Sicherheitsfaktor 5:1 +/- 1% Genauigkeit der Lastmessung  Drahtlos 2.4-GHz- Übertragung  Reichweite bis zu 800 m  Schutzklasse IP67 (Gehäuse) 2 x AA Batterien  Laufzeit bis zu 5 Jahre im Schlafmodus

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung Betriebsendschalter für Heben und Senken1 aussenliegende Endschalter inklusive zusätzlichem Hubbegrenzer Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ NOT-Endschalter für Heben und Senken1 Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr.Absolutwertgeber Multiturn 12/12 Bit Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SK070 / 76U Hubgeschwindigkeit: 4 m/min2 Tragfähigkeit: 1000 kg Laststränge: 1 Lastkette nach EN 818-7: P7,4 x 21.1 mm (Profilstahl) Aufhängung: Haken  Triebwerksgruppe Hubwerk FEM/ ISO: 2m/ M5 Einschaltdauer - Schaltungen/h: ED 40 % - 240 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 74 dBA/ 1 m Abstand Motortyp: K2OR 80K4E Motordrehzahl: 1410 U/min2 Gewicht (ohne Kette): ca. 37 kg3 Gewicht der Kette: ca. 1.3 kg/m Elektrische Daten Motorleistung: 1.1 kW2 Leistungsfaktor cos φ: 0,80 Betriebsspannung: 3~400 V2, 3~230 V2 Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 2.63 A2, 230 V: 4.36 A2 Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

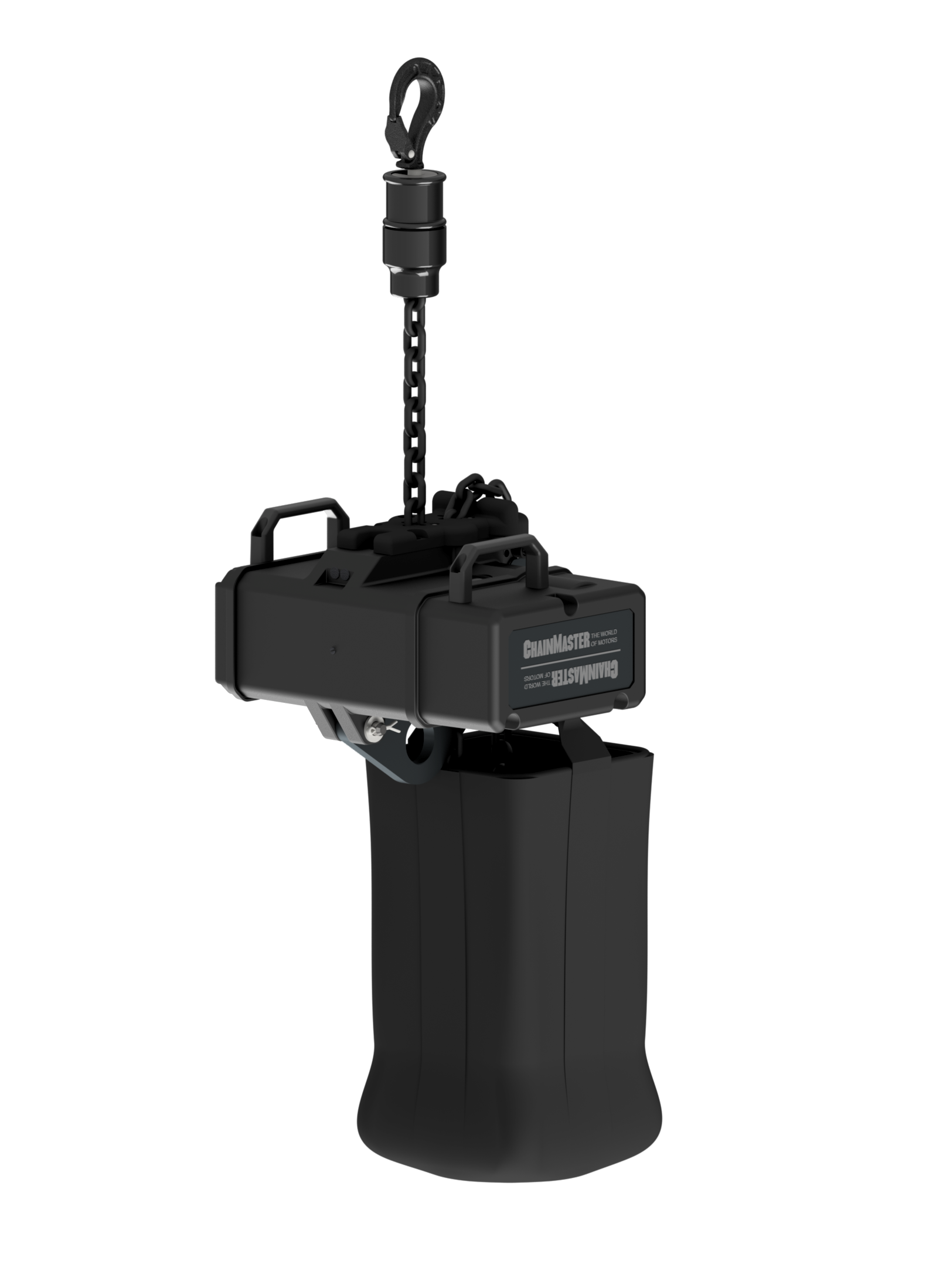

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) Leichte und kleine Bauform mit geräuscharmem Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebs Kettenführungsplatte aus Polyamid Exakte Kettenführung mit 5-Taschen-Kettenrad Betriebskoeffizient Lastkette – 8 (entsprechend SQP2 2024-03) Hakenflasche für 2-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1 m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör Drehbare Hakenaufhängung AC- oder DC-Schützensteuerung Betriebsendschalter für Heben und Senken1 NOT-Endschalter für Heben und Senken1 Elektronische Über- und Unterlastüberwachung1 Inkrementalgeber Spur A/B/0; HTL-Pegel; verschiedene Imp.-Zahlen/Umdrehung Absolutwertgeber Multiturn 12/12 Bit Gruppensteuerungen 4- oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung:SK070 / 78U Hubgeschwindigkeit:4 m/min2 Tragfähigkeit:2000 kg Laststränge:2 Lastkette nach EN 818-7:P7,4 × 21,1 mm (Profilstahl) Aufhängung:Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ISO:1Am / M4 Einschaltdauer – Schaltungen/h:ED 40 % – 240 S/h Betriebsart:S3 (nach IEC 60034-1) Geräuschpegel:74 dBA / 1 m Abstand Motortyp:K20R 80G2E Motordrehzahl:2850 U/min2 Gewicht (ohne Kette):ca. 42 kg3 Gewicht der Kette:ca. 1,30 kg/m Elektrische Daten Motorleistung:2,2 kW2 Leistungsfaktor cos φ:0,85 Betriebsspannung:3~400 V23~230 V2 Frequenz:50 oder 60 Hz Stromaufnahme:400 V: 4,55 A2230 V: 7,9 A2 Schutzklasse:I Schutzgrad:IP 55 Steuerung:Direktsteuerung 1 Möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 Gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakenflasche und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SB1.1 / 81U Hubgeschwindigkeit: 4 m/min Tragfähigkeit: 250 kg Laststränge: 1 Lastkette nach EN 818-7: 4 x 12 mm Aufhängung: Haken Triebwerksgruppe Hubwerk FEM/ ISO: 1Bm/ M3 Einschaltdauer - Schaltungen/h: ED 25 % - 150 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 68 dBA/ 1 m Abstand Motortyp: KPRE 56G4 Motordrehzahl: 1360 U/min Gewicht (ohne Kette): ca. 13 kg Gewicht der Kette: ca. 0,35 kg/m Elektrische Daten Motorleistung: 0,18 kW Leistungsfaktor cos φ: 0,69 Betriebsspannung: 3~400 V, 3~230 V Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 0,65 A, 230 V: 1,13 A Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung Betriebsendschalter für Heben und Senken aussenliegende Endschalter inklusive zusätzlichem Hubbegrenzer Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ NOT-Endschalter für Heben und Senken Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SK030 / 10U Hubgeschwindigkeit: 4 m/min Tragfähigkeit: 320 kg Laststränge: 1 Lastkette nach EN 818-7: 5,2 x 15 mm Aufhängung: Einlochaufhängeöse für Schäkel Triebwerksgruppe Hubwerk FEM/ ISO: 1Am/ M4 Einschaltdauer - Schaltungen/h: ED 40 % - 240 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 74 dBA/ 1 m Abstand Motortyp: K2OR 63G4E Motordrehzahl: 1380 U/min Gewicht (ohne Kette): ca. 20 kg Gewicht der Kette: ca. 0,55 kg/m Elektrische Daten Motorleistung: 0,37 kW Leistungsfaktor cos φ: 0,71 Betriebsspannung: 3~400 V, 3~230 V Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 1,4 A, 230 V: 1,89 A Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Ausstattung Gehäuse aus Aluminiumgusslegierung Lackierung schwarz RAL 9005 – seidenmatt (andere Farben auf Anfrage) leichte und kleine Bauform mit geräuscharmen Betrieb Kettenspeicher aus Textilmaterial 2 federbelastete Bremsen mit Lüftung durch Gleichstrommagneten Rutschkupplung zum Schutz des Antriebes Kettenführungsplatte aus Polyamid exakte Kettenführung mit 5 - Taschen Kettenrad Betriebskoeffizient Lastkette - 8 (entsprechend SQP2 2018-10) Hakengeschirr für 1-strängigen Betrieb Stationär- oder Kletterzugbetrieb 1m CEE-16/4 Anschlusskabel 2 Tragegriffe Optionen / Zubehör drehbare Hakenaufhängung AC oder DC Schützensteuerung Betriebsendschalter für Heben und Senken1 aussenliegende Endschalter inklusive zusätzlichem Hubbegrenzer Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ NOT-Endschalter für Heben und Senken1 Stromag Getriebe-Nocken-Endschalter Reihe 51 / 51DZ elektronische Über- und Unterlastüberwachung Inkrementalgeber Spur A / B / 0 ; HTL-Pegel; versch. Imp.-Anzahl/ Umdr. Gruppensteuerungen 4 oder 8-Kanal Hängetaster für Einzelsteuerung Roll- oder Elektrofahrwerk Technische Daten Modellbezeichnung: SK030 / 76U Hubgeschwindigkeit: 4 m/min2 Tragfähigkeit: 500 kg Laststränge: 1 Lastkette nach EN 818-7: P5,4 x 15 mm (Profilstahl) Aufhängung: Haken Triebwerksgruppe Hubwerk FEM/ ISO: 1Bm/ M3 Einschaltdauer - Schaltungen/h: ED 40 % - 240 S/h Betriebsart: S3 (nach IEC 60034-1) Geräuschpegel: 74 dBA/ 1 m Abstand Motortyp: K2OR 63G4E Motordrehzahl: 1380 U/min2 Gewicht (ohne Kette): ca. 20 kg3 Gewicht der Kette: ca. 0,59 kg/m Elektrische Daten Motorleistung: 0,37 kW2 Leistungsfaktor cos φ: 0,71 Betriebsspannung: 3~400 V2, 3~230 V2 Frequenz: 50 oder 60 Hz Stromaufnahme: 400 V: 1,4 A2, 230 V: 1,89 A2 Schutzklasse: I Schutzgrad: IP 55 Steuerung: Direktsteuerung 1 möglich bei Ausführung in Schützensteuerung (Kettenzug wird mit grösseren Kappen ausgerüstet) 2 gilt für 50 Hz Netzfrequenz, andere Spannungen und Frequenzen auf Anfrage 3 Angabe inkl. Einlochaufhängeöse, Hakengeschirr und Ausführung Direktsteuerung

Chainmaster Handsteuerung D8-Basic 2-Kanal IN CEE-16/5, Out: 2 x CEE16/4Auf/Ab,Not-Aus-Taster, GO Taster mit Hauptschütz, Phasen- und Drehfeldüberwachung, Anschlusskabel mit Phasenwendestecker

4.0 mm Kette bis max. 20m Kettenlänge

5.2 mm Kette bis max. 20m Kettenlänge 5.4 mm Kette bis max. 20m Kettenlänge 7.0 mm Kette bis max. 10m Kettenlänge7.4 mm Kette bis max. 10m Kettenlänge

5.2 mm Kette bis max. 25m Kettenlänge 5.4 mm Kette bis max. 25m Kettenlänge 7.0 mm Kette bis max. 20m Kettenlänge7.4 mm Kette bis max. 20m Kettenlänge

5.2 mm Kette bis max. 40m Kettenlänge5.4 mm Kette bis max. 40m Kettenlänge7.0 mm Kette bis max. 25m Kettenlänge7.4 mm Kette bis max. 25m Kettenlänge

4.0 mm Kette bis max. 13m Kettenlänge
