Martin Professional Exterior Linear Pro Graze CTC, 1-Foot, IP66

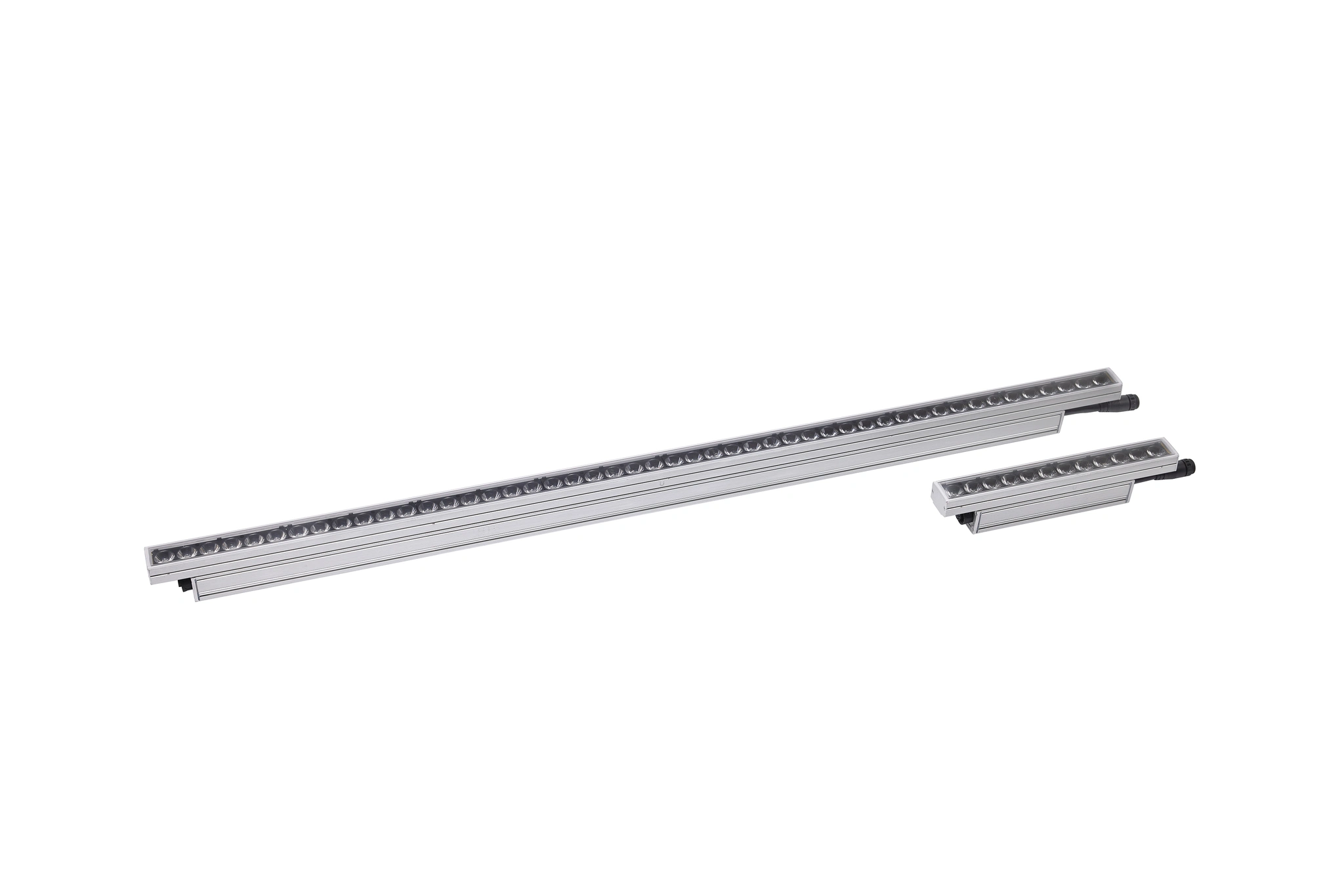

Lineare Streiflichtleuchte für den Aussenbereich mit Farbverstärkungstechnologie und eigenem Farbtemperaturkanal. Die Martin Exterior Linear Pro Graze QUAD sind flexible, kompakte LED-Leuchten für den Aussenbereich, die sich durch eine hohe Lichtleistung mit Farbverstärkungstechnologie und ein diskretes, aber robustes Gehäuse auszeichnen. Mit einer gleichmässigen Lichtverteilung von 15 Grad eignen sie sich perfekt zur Hervorhebung von strukturierten Oberflächen, Wänden, Fassaden, Decken und anderen Oberflächen in Stadien und Arenen, Kreuzfahrtschiffen, Themenparks, Hotels, Casinos, Brücken, Tunneln oder anderen permanenten Installationen im Innen- oder Aussenbereich. Die Graze QUAD-Modelle verfügen über eine homogenisierte Farbmischung mit 8 LEDs/ft und eine integrierte Farbverstärkungsfunktion für die leistungsstarke Beleuchtung einer einzelnen Farbe oder gemischter Farben. Jede Einheit ist werkseitig kalibriert, um eine überragende Farbkonsistenz zu gewährleisten. Dadurch sind sie bis zu dreimal heller als vergleichbare Leuchten und weisen gleichzeitig einen geringeren Gesamtstromverbrauch auf. Die logische RGB-Steuerung der RGBW-Engine ist ebenfalls enthalten, wobei Weiss automatisch berechnet wird. Optionale Mikrolinsenfolien können für eine breite Palette zusätzlicher Strahlkonfigurationen hinzugefügt werden. Die mit intelligenten Funktionen ausgestatteten Geräte verfügen über einen eigenen Kanal zur Steuerung der Farbtemperatur, der genau der Kurve des schwarzen Körpers folgt, so dass Lichtdesigner ihre bevorzugte Standardfarbtemperatur einstellen können. Die integrierte Segmentsteuerung ermöglicht es, die Leuchten bis auf 15 cm (6 Zoll) herunterzusteuern und so organischere und subtilere Farbübergänge zu schaffen. Mit dem Schwerpunkt auf Nachhaltigkeit können diese Leuchten über einen kombinierten Strom- und Datenanschluss verkettet werden, was lange Laufwege für einfachere Infrastrukturen ermöglicht. Die einfache Verstellbarkeit des Abstrahlwinkels erleichtert spätere Designänderungen und Anpassungen vor Ort, und das intelligente Design der Montageplatte bietet eine Vielzahl von Standard- oder kundenspezifischen Halterungslösungen. Das schlanke Design dieser Leuchten macht es einfacher, sie in architektonische Elemente mit geringeren strukturellen Anforderungen zu integrieren. Alle Modelle sind in Längen von 1 ft oder 4 ft erhältlich und werden in einer FSC-zertifizierten Verpackung geliefert. Funktionen Farbkalibrierte QUAD Color-LEDs (8 LEDs/ft) Homogene Farbmischung Enger Abstrahlwinkel von 15° Dedizierter Kanal zur Steuerung der Farbtemperatur (1800K - 12000K) Wählbare Segmentmodi (1, 4 oder 8 Segmente) Wählbare Leistungsaufnahme (12W/10W/5W) pro Fuss 5W/ft Leistungsmodus entspricht den ASHRAE-Normen für lineare Fassadenbeleuchtung Integriertes Mehrbereichsnetzteil (PSU) 100-277V für lange Beleuchtungsstrecken Hybrider Strom- und Datenanschluss für einfache Verkettungskonfigurationen DMX- und RDM-Steuerung Integrierter Magnetschalter für lokale Diagnose Robustes IP66-Gehäuse für permanente Ausseninstallationen Geringes Gewicht 0,8 kg/ft (1,9 lbs/ft) Kompaktes Design - 40 mm (1,57 Zoll) Breite Physikalische Daten Breite: 40 mm (1.57 inch.) Höhe: 68 mm (2.67 inch) Länge 1ft Version: 312mm (1.02 ft) Länge 4ft Version: 1227mm (4.02 ft) Gewicht 1ft Version: 0.85 kg (1.9 lbs) Gewicht 4ft Version: 2.8 kg (6.2 lbs) Dynamische Effekte Intensität: 0 - 100 %. Farbmischung: RGBW Steuerung der Farbtemperatur: CCT: 1800K - 12000K (Standard 4000K) Segmentsteuerung: 0,5ft, 1ft oder volle 4ft Gerätesteuerung Steuerung und Programmierung Steuersysteme: DMX, RDM Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität DMX-Kanäle: 6/3/7/4 (Standard/Basic/Extended/Raw) DMX-Konformität: USITT DMX512/1990 RDM-Konformität: ANSI/ESTA E1.20 DMX-Kanäle 4ft: 6/4/3/12/24 (Standard/RAW/1 seg/4 seg/8 seg) DMX-Kanäle 1ft: 6/4/3/6 (Standard/RAW/1 seg/2 seg) Optik Lichtquelle: QUAD Color-LEDs (8 LEDs/ft) Mindestlebensdauer der LED: 50 000 Stunden (bis >70% Lichtleistung)* Binning: Enges Farb- und Lichtstrom-Binning Kalibrierung: Full Gamut Color Calibration (1 step MacAdam ellipse) Abstrahlwinkel**: 15° , 15° x 30°, 15° X 60° *Wert ermittelt unter den Testbedingungen des Herstellers ** Asymmetrische Abstrahlwinkel für als Zubehör erhältliche Mikrolinsenfilme Photometrische Daten CRI (Farbwiedergabeindex) : > 70 CCT: 1800K - 11000K (Standard 4000K) Lichtleistung*: 1ft at 12W 4ft at 48W Voll: 700lm 2980lm Rot: 260lm 2980lm Grün: 570lm 2370lm Blau: 120lm 530lm * Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen. Konstruktion Gehäuse: Aluminium Oberflächenbehandlung: Klar eloxiert (Standard) oder optionale Farben auf Anfrage Schutzart: IP66 Effektive projizierte Fläche (EPA): 0,04 m2/ft Korrosionsbeständigkeit: C5 - sehr hohe Korrosionsbeständigkeit / Dauerhaftigkeitsbereich: Hoch (ISO 12944-6) Vibrationsfestigkeit: 1,0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3,0g (ANSI C136-31) Installation Ausrichtung: Beliebig Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.) Anschlüsse Strom-/Dateneingang/ Durchgang:: 8-polige Spezialstecker Überspannungsschutz: 4 KV Maximal angeschlossene 4-Fuß-Geräte *: 42 Stück (52 m /169 ft) @ 230-277 V Maximale Gesamtlänge des Strings (Kabel + Scheinwerfer)*: 150 m / 328 ft * Siehe Systemdiagramm für Details zu den Begrenzungen des Geräteverlaufs. Stromversorgung Wechselstromversorgung: 100-277 V AC nominal, 50/60 Hz Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung Typischer Halbzyklus-RMS-Einschaltstrom bei 230 V, 50 Hz: 0.35 A Typischer Erdschlussstrom 1 ft: 0,15 mA Typischer Ableitstrom 4 ft: 0,21 mA Leistungsfaktor 12 W / 10 W Modus: 0,95 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0,90 @ 277 V Leistungsfaktor 5 W Modus: 0,90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0,70 @ 277 V Leistungsaufnahme 1ft Maximal: 12W / 10W / 5W * Leerlauf: 1.54W * * Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität Stromverbrauch: Abhängig vom Modus der Leistungseinstellung. Thermik Kühlung: Konvektion Gesamte Wärmeabgabe (berechnet, +/- 10%): 41 BTU/Std. pro Fuß Maximale Umgebungstemperatur: 45° C (113° F)* Minimale Umgebungstemperatur: -30° C (-22° F) * Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen. Umwelt RoHS: Konform REACH: Konform WEEE: Konform Proposition 65: Konform FSC: Zertifizierte Pappeinlage und Außenverpackung Effizienz (max. Leistung): 54 lm/W LWR*: 765 lm/kg (342 lm/lb) *LWR = Verhältnis von Lumen zu Gewicht Zulassungen Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1) EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3 US Sicherheit: ANSI/UL 1598 US EMC: 47 CFR Teil 15 Klasse B Kanadische Sicherheit: CSA C22.2 Nr. 250.0 Australien/NZ: RCM Indien: BIS IS 10322(Teil5/Abschnitt5)

Die Martin Exterior Linear Pro DV (Direct View) QUAD-Leuchten sind flexible, kompakte Architekturleuchten auf LED-Basis mit hoher Lichtleistung, Farbverstärkungstechnologie und diskreten, aber robusten Gehäusen. Sie wurden speziell für Direktsichtanwendungen entwickelt und sind mit einem runden Diffusor und einer Segmentsteuerung für niedrig aufgelöste Inhalte ausgestattet. Ihr hoher Lumen-Output macht sie auch bei Tageslicht gut sichtbar. Sie eignen sich perfekt für weiche, direkte Beleuchtungslösungen zur Aufwertung von Decken, Wänden und anderen Oberflächen in Stadien und Arenen, Kreuzfahrtschiffen, Themenparks, Hotels, Casinos, Brücken, Tunneln oder anderen Anwendungen, die ähnliche Beleuchtungsaufwertungen benötigen.Die DV QUAD-Modelle verfügen über eine homogenisierte Farbmischung mit 8 LEDs/ft und eine integrierte Farbverstärkungsfunktion für die Beleuchtung einer einzelnen Farbe oder gemischter Farben mit voller Leistung. Jede Einheit ist werkseitig kalibriert, um eine überragende Farbkonsistenz zu gewährleisten. Dadurch sind sie bis zu dreimal heller als vergleichbare Leuchten und weisen gleichzeitig einen geringeren Gesamtstromverbrauch auf. Die logische RGB-Steuerung der RGBW-Engine ist ebenfalls enthalten, wobei Weiss automatisch berechnet wird.Die Geräte sind vollgepackt mit intelligenten Funktionen und bieten einen eigenen Kanal zur Steuerung der Farbtemperatur, der genau der Kurve des schwarzen Körpers folgt, so dass Lichtdesigner ihre bevorzugte Standardfarbtemperatur einstellen können. Die integrierte Segmentsteuerung ermöglicht es, die Leuchten bis auf 15 cm (6 Zoll) herunterzusteuern und so organischere und subtilere Farbübergänge zu schaffen.Die auf Nachhaltigkeit ausgelegten DV QUAD-Modelle können über einen kombinierten Strom- und Datenanschluss miteinander verbunden werden und ermöglichen so lange Laufzeiten für einfachere Infrastrukturen. Die einfache Verstellbarkeit des Abstrahlwinkels erleichtert spätere Designänderungen und Anpassungen vor Ort, und das intelligente Design der Montageplatte bietet eine Vielzahl von Standard- oder kundenspezifischen Auslegerlösungen.Das schlanke Design dieser Leuchten erleichtert die Integration in architektonische Elemente mit geringeren strukturellen Anforderungen. Alle Modelle sind in Längen von 1 Fuss oder 4 Fuss erhältlich und werden in FSC-zertifizierter Verpackung geliefert. Merkmale Farbkalibrierte QUAD-Farb-LEDs (8 LEDs/ft)Homogene Farbmischung Runder Diffusor für weiches Erscheinungsbild und erweiterten Betrachtungswinkel Eigener Kanal zur Steuerung der Farbtemperatur Wählbare Segmentmodi (1, 4 oder 8 Segmente) Wählbare Leistungsaufnahme (12W/10W/5W) pro Fuss Integriertes Mehrbereichs-Netzteil (PSU) 100-277V für lange Beleuchtungsstrecken Hybrider Strom- und Datenanschluss für einfache Daisy-Chain-Konfigurationen DMX- und RDM-Steuerung Integrierter Magnetschalter für lokale Diagnose Robustes IP66-Gehäuse für permanente Ausseninstallationen Geringes Gewicht 0,8 kg/ft Kompaktes Design - 40 mm Breite Technische Daten MasseBreite: 40 mmHöhe: 68 mm Länge - 1 ft Version: 312mm Länge - 4 ft Version: 1227mmGewicht - 1 ft Version: 0.85 kg Gewicht - 4 ft Version: 2.8 kg Dynamische EffekteFarbtemperatursteuerung: RGB (Weiss wird automatisch berechnet)Intensität: 0 - 100% Segmentsteuerung: 0,5ft, 1 ft oder volle 4 ft Fixture-Steuerung Steuerung und Programmierung Steuerungssysteme: DMX, RDM Steuerungsauflösung: 8-bit DMX individuelle Farbsteuerung Benutzeroberfläche: Magnetische Taste zum Abrufen des Gerätestatus und Testen des Geräts Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten DMX-konform: USITT DMX512/1990 RDM-Konformität: ANSI/ESTA E1.20 Dimmer-Auflösung: 16-bit DMX-Steuerung der Intensität DMX-Kanäle 4ft: 6/4/3/12/24 (Standard/1 seg/4 seg/8 seg) DMX-Kanäle 1ft: 6/4/3/6 (Standard/1 seg/2 seg) Optik Minimale LED-Lebensdauer: 50 000 Stunden (bis >70% Lichtleistung)* Binning: Enges Farb- und Lichtstrom-Binning Kalibrierung: Full Gamut Color Calibration (1 Schritt MacAdam-Ellipse) Abstrahlwinkel: 180°*Die Werte wurden unter den Testbedingungen des Herstellers ermittelt. Photometrische Daten CRI (Farbwiedergabeindex) : >70  CCT: 2000K – 12000K (Standard 4000K) Lichtleistung:1 ft bei 12W / 4 ft bei 12WFull: 450 Lumen / 1800 LumenRed: 200 Lumen / 800 LumenGreen: 400 Lumen / 1600 LumenBlue: 80 Lumen / 360 Lumen Konstruktion Gehäuse: Aluminium Oberfläche: Klar eloxiert (Standard) oder weiß (optional) Front: Klares Polycarbonat Schutzart: IP66 IK-Einstufung: IK08 Effektive projizierte Fläche (EPA): 0,04 m2 pro ft Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6) Vibrationsfestigkeit: 1,0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3,0g (ANSI C136-31) Installationsrichtung: Beliebig Mindestabstand zu beleuchteten Flächen: 0,1 m / 0,3 ft.Elektrische Leistung: 100-277 V nominal, 50/60 Hz Typischer Halbzyklus-Effektivstrom: 0,35 A Netzteil: Elektronisches Schaltnetzteil mit automatischer UmschaltungÜberspannungsschutz: 4KV Strom-/Dateneingang/-durchgang: 8-polige kundenspezifische Anschlüsse Leistungsaufnahme im Standby: 1ft Länge: 1,54 W, 4ft Länge: 2,30 W (Dauerbetrieb, alle LEDs auf Null-Intensität) Maximaler Erdschluss: 1ft Länge: 0,15 mA, 4ft Länge: 0,21 mA Maximal angeschlossene 4ft Fixtures*: 42 Stück (52 m /169 ft) @ 230V-277V Maximale Gesamtlänge des Strings (Kabel + Leuchten)*: 150 m / 328 ft* Siehe Systemdiagramm für Details zu den Betriebsgrenzen der GeräteTypische Leistung und Stromstärke 12W-Modus:100-240 V, 50/60 Hz: 12 W pro Fuss +/- 1 W, PF 0,95 +/- 0,0510W-Modus:100-240 V, 50/60 Hz: 10 W pro Fuss +/- 1 W, PF 0,95 +/- 0,055W-Modus:100-240 V, 50/60 Hz: 5 W pro Fuss +/- 0,5 W, PF 0,90 +/- 0,05Die Leistungsangaben sind typisch, nicht maximal. Die Messungen wurden bei Nennspannung durchgeführt. Berücksichtigen Sie eine Abweichung von +/- 10 %. PF = Leistungsfaktor. Thermische Kühlung: Konvektion Maximale Gesamtwärmeabgabe, berechnet, +/- 10%: 41 BTU/Std. pro Fuss Maximale Umgebungstemperatur: 45° C (113° F)* Minimale Umgebungstemperatur: -30° C (-22° F)* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.

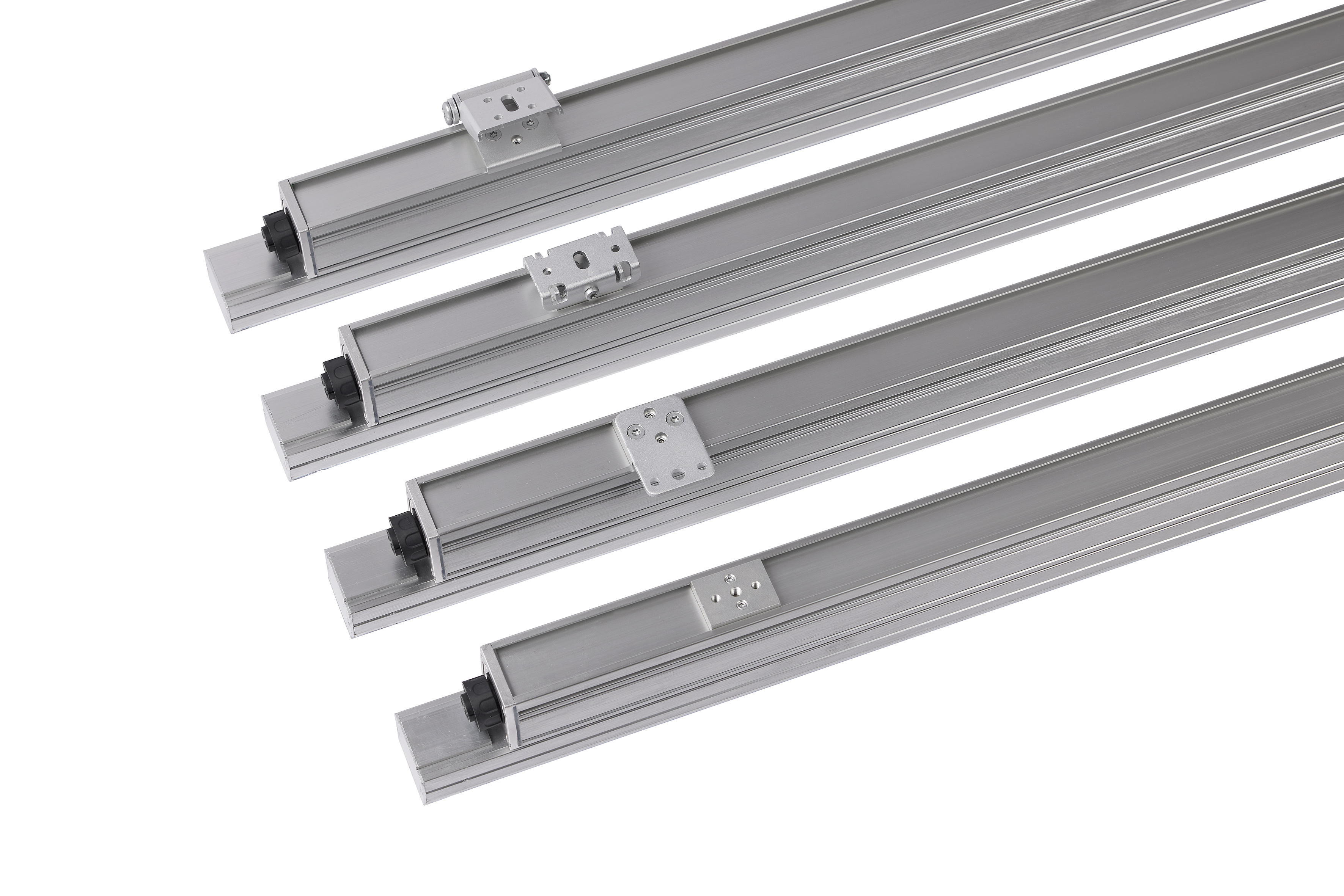

Die Martin Exterior Linear Pro Cove CTC-Leuchten sind flexible, kompakte, LED-basierte Architekturstrahler. Sie bieten eine gleichmässige Lichtverteilung mit einem Abstrahlwinkel von 100 Grad und sind ideal für die indirekte Beleuchtung von Decken, Wänden und anderen Oberflächen in Stadien und Arenen, Kreuzfahrtschiffen, Themenparks, Hotels, Casinos, Brücken, Tunneln oder anderen permanenten Innen- und AußenbereichenDie Geräte können über einen kombinierten Strom- und Datenanschluss in Reihe geschaltet werden und ermöglichen so lange Laufzeiten für einfachere Infrastrukturen. Die einfache Veränderbarkeit des Abstrahlwinkels erleichtert spätere Designänderungen und Anpassungen vor Ort, und das intelligente Design der Montageplatte ermöglicht eine Reihe von Standard- oder kundenspezifischen Auslegerlösungen.Das schlanke Design dieser Leuchten macht es einfacher, sie in architektonische Elemente mit geringeren strukturellen Anforderungen zu integrieren. Alle Modelle sind in Längen von 1 Fuss oder 4 Fuss erhältlich und werden in FSC-zertifizierter Verpackung geliefert. Merkmale Warm-, neutral- und kaltweisse LEDs (2700K, 4000K, 6500K) (12 LEDs/ft) 100° Abstrahlwinkel für indirekte Beleuchtungsanwendungen Auswechselbare Mikrolinsenfolie für alternative Abstrahlwinkel Wählbare Segmentmodi (1, 4 oder 8 Segmente) Wählbare Leistungsaufnahme (12W/10W/5W) pro Fuss Integriertes Mehrbereichs-Netzteil (PSU) 100-277V für lange Beleuchtungsstrecken Hybrider Strom- und Datenanschluss für einfache Daisy-Chain-Konfigurationen DMX- und RDM-Steuerung Integrierter Magnetschalter für lokale Diagnose Robustes IP66-Gehäuse für permanente Ausseninstallationen Geringes Gewicht 0,8 kg/ft Kompaktes Design - 40 mm Breite Technische Daten MasseBreite: 40 mmHöhe: 68 mm Länge - 1 ft Version: 312mm Länge - 4 ft Version: 1227mmGewicht - 1 ft Version: 0.85 kg Gewicht - 4 ft Version: 2.8 kg Dynamische EffekteFarbtemperatursteuerung: 2700 K - 6500 K Intensität: 0 - 100% Segmentsteuerung: 0,5ft, 1 ft oder volle 4 ft Fixture-Steuerung Steuerung und Programmierung Steuerungssysteme: DMX, RDM Steuerungsauflösung: 8-bit DMX individuelle Farbsteuerung Benutzeroberfläche: Magnetische Taste zum Abrufen des Gerätestatus und Testen des Geräts Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten DMX-konform: USITT DMX512/1990 RDM-Konformität: ANSI/ESTA E1.20 Dimmer-Auflösung: 16-bit DMX-Steuerung der Intensität DMX-Kanäle 4ft: 3/3/12/24 (Standard/1 seg/4 seg/8 seg) DMX-Kanäle 1ft: 3/6/3 (Standard/1 seg/2 seg) Optik Minimale LED-Lebensdauer: 50 000 Stunden (bis >70% Lichtleistung)* Binning: Enges Farb- und Lichtstrom-Binning Kalibrierung: Full Gamut Color Calibration (1 Schritt MacAdam-Ellipse) Abstrahlwinkel**: 100°*Die Werte wurden unter den Testbedingungen des Herstellers ermittelt. Photometrische Daten CRI (Farbwiedergabeindex) : >70 (höherer CRI auf Anfrage erhältlich) CCT: 2700K - 6500K Lichtleistung:1 ft bei 12W / 4 ft bei 12W2700K: 540 Lumen / 2160 Lumen4000K: 575 Lumen / 2330 Lumen6500K: 600 Lumen / 2400 Lumen Konstruktion Gehäuse: Aluminium Oberfläche: Klar eloxiert (Standard) oder weiß (optional) Front: Klares Polycarbonat Schutzart: IP66 IK-Einstufung: IK08 Effektive projizierte Fläche (EPA): 0,04 m2 pro ft Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6) Vibrationsfestigkeit: 1,0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3,0g (ANSI C136-31) Installationsrichtung: Beliebig Mindestabstand zu beleuchteten Flächen: 0,1 m / 0,3 ft.Elektrische Leistung: 100-277 V nominal, 50/60 Hz Typischer Halbzyklus-Effektivstrom: 0,35 A Netzteil: Elektronisches Schaltnetzteil mit automatischer UmschaltungÜberspannungsschutz: 4KV Strom-/Dateneingang/-durchgang: 8-polige kundenspezifische Anschlüsse Leistungsaufnahme im Standby: 1ft Länge: 1,54 W, 4ft Länge: 2,30 W (Dauerbetrieb, alle LEDs auf Null-Intensität) Maximaler Erdschluss: 1ft Länge: 0,15 mA, 4ft Länge: 0,21 mA Maximal angeschlossene 4ft Fixtures*: 42 Stück (52 m /169 ft) @ 230V-277V Maximale Gesamtlänge des Strings (Kabel + Leuchten)*: 150 m / 328 ft* Siehe Systemdiagramm für Details zu den Betriebsgrenzen der GeräteTypische Leistung und Stromstärke 12W-Modus:100-240 V, 50/60 Hz: 12 W pro Fuss +/- 1 W, PF 0,95 +/- 0,0510W-Modus:100-240 V, 50/60 Hz: 10 W pro Fuss +/- 1 W, PF 0,95 +/- 0,055W-Modus:100-240 V, 50/60 Hz: 5 W pro Fuss +/- 0,5 W, PF 0,90 +/- 0,05Die Leistungsangaben sind typisch, nicht maximal. Die Messungen wurden bei Nennspannung durchgeführt. Berücksichtigen Sie eine Abweichung von +/- 10 %. PF = Leistungsfaktor. Thermische Kühlung: Konvektion Maximale Gesamtwärmeabgabe, berechnet, +/- 10%: 41 BTU/Std. pro Fuss Maximale Umgebungstemperatur: 45° C (113° F)* Minimale Umgebungstemperatur: -30° C (-22° F)* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.

Lineare Streiflichtleuchte für den Aussenbereich mit Farbverstärkungstechnologie und eigenem Farbtemperaturkanal. Die Martin Exterior Linear Pro Cove QUAD sind flexible, kompakte Architekturleuchten auf LED-Basis mit hoher Lichtleistung und Farbverstärkungstechnologie sowie diskreten, aber robusten Gehäusen. Sie bieten eine gleichmäßige Lichtverteilung mit einem Abstrahlwinkel von 100 Grad und eignen sich perfekt für die eindrucksvolle indirekte Beleuchtung von Decken, Wänden und anderen Oberflächen in Stadien und Arenen, Kreuzfahrtschiffen, Themenparks, Hotels, Casinos, Brücken, Tunneln oder anderen permanenten Installationen im Innen- oder Außenbereich. Diese Leuchten verfügen über eine homogenisierte Farbmischung mit 8 LEDs/ft und eine integrierte Farbverstärkungsfunktion für die Beleuchtung einer einzelnen Farbe oder gemischter Farben mit voller Leistung. Jede Einheit ist werkseitig kalibriert, um eine überragende Farbkonsistenz zu gewährleisten. Dadurch sind sie bis zu dreimal heller als vergleichbare Beleuchtungskörper und haben einen geringeren Gesamtstromverbrauch. Die logische RGB-Steuerung der RGBW-Engine ist ebenfalls enthalten, wobei Weiß automatisch berechnet wird. Die mit intelligenten Funktionen ausgestatteten Cove QUAD-Modelle verfügen über einen eigenen Kanal zur Steuerung der Farbtemperatur, der genau der Kurve des schwarzen Körpers folgt und es Lichtdesignern ermöglicht, ihre bevorzugte Standardfarbtemperatur einzustellen. Die integrierte Segmentsteuerung ermöglicht es, die Leuchten bis auf 15 cm (6 Zoll) herunterzusteuern und so organischere und subtilere Farbübergänge zu schaffen. Die Cove QUAD-Modelle können über einen kombinierten Strom- und Datenanschluss in Reihe geschaltet werden und ermöglichen so lange Laufzeiten für einfachere Infrastrukturen. Die einfache Verstellbarkeit des Abstrahlwinkels erleichtert spätere Designänderungen und Anpassungen vor Ort, und das intelligente Design der Montageplatte bietet eine Vielzahl von Standard- oder kundenspezifischen Halterungslösungen. Das schlanke Design dieser Leuchten macht es einfacher, sie in architektonische Elemente mit geringeren strukturellen Anforderungen zu integrieren. Alle Modelle sind in Längen von 1 ft oder 4 ft erhältlich und werden in einer FSC-zertifizierten Verpackung geliefert. Funktionen Farbkalibrierte QUAD Color-LEDs (8 LEDs/ft) Homogene Farbmischung Enger Abstrahlwinkel von 15° Dedizierter Kanal zur Steuerung der Farbtemperatur (1800K - 12000K) Wählbare Segmentmodi (1, 4 oder 8 Segmente) Wählbare Leistungsaufnahme (12W/10W/5W) pro Fuss 5W/ft Leistungsmodus entspricht den ASHRAE-Normen für lineare Fassadenbeleuchtung Integriertes Mehrbereichsnetzteil (PSU) 100-277V für lange Beleuchtungsstrecken Hybrider Strom- und Datenanschluss für einfache Verkettungskonfigurationen DMX- und RDM-Steuerung Integrierter Magnetschalter für lokale Diagnose Robustes IP66-Gehäuse für permanente Ausseninstallationen Geringes Gewicht 0,8 kg/ft (1,9 lbs/ft) Kompaktes Design - 40 mm (1,57 Zoll) Breite Eigenschaften Physikalische Daten Breite: 40 mm (1.57 inch.) Höhe: 68 mm (2.67 inch) Länge 1ft Version: 312mm (1.02 ft) Länge 4ft Version: 1227mm (4.02 ft) Gewicht 1ft Version: 0.85 kg (1.9 lbs) Gewicht 4ft Version: 2.8 kg (6.2 lbs) Dynamische Effekte Intensität: 0 - 100 %. Farbmischung: RGBW Steuerung der Farbtemperatur: CCT: 1800K - 12000K (Standard 4000K) Segmentsteuerung: 0,5ft, 1ft oder volle 4ft Gerätesteuerung Steuerung und Programmierung Steuersysteme: DMX, RDM Benutzeroberfläche: Magnetischer Sensor für lokale Diagnose und Fokussierung Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten Steuerungsauflösung: 8-Bit-DMX-Steuerung für jede Farbe Dimmer-Auflösung: 16-Bit-DMX-Steuerung der Intensität DMX-Kanäle: 6/3/7/4 (Standard/Basic/Extended/Raw) DMX-Konformität: USITT DMX512/1990 RDM-Konformität: ANSI/ESTA E1.20 DMX-Kanäle 4ft: 6/4/3/12/24 (Standard/RAW/1 seg/4 seg/8 seg) DMX-Kanäle 1ft: 6/4/3/6 (Standard/RAW/1 seg/2 seg) Optik Lichtquelle: QUAD Color-LEDs (8 LEDs/ft) Mindestlebensdauer der LED: 50 000 Stunden (bis >70% Lichtleistung)* Binning: Enges Farb- und Lichtstrom-Binning Kalibrierung: Full Gamut Color Calibration (1 step MacAdam ellipse) Abstrahlwinkel**: 100° *Wert ermittelt unter den Testbedingungen des Herstellers Photometrische Daten CRI (Farbwiedergabeindex) : > 70 CCT: 1800K - 11000K (Standard 4000K) Lichtleistung*: 1ft at 12W 4ft at 48W Voll: 590 lm 2520 lm Rot: 200 lm 1000 lm Grün: 450 lm 1880 lm Blau: 90 lm 420 lm * Alle photometrischen Daten wurden im eingeschwungenen Zustand (30 Minuten Aufwärmzeit) bei 25 °C Umgebungstemperatur gemessen. Konstruktion Gehäuse: Aluminium Oberflächenbehandlung: Klar eloxiert (Standard) oder optionale Farben auf Anfrage Schutzart: IP66 Effektive projizierte Fläche (EPA): 0,04 m2/ft Korrosionsbeständigkeit: C5 - sehr hohe Korrosionsbeständigkeit / Dauerhaftigkeitsbereich: Hoch (ISO 12944-6) Vibrationsfestigkeit: 1,0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3,0g (ANSI C136-31) Installation Ausrichtung: Beliebig Mindestabstand zu beleuchteten Flächen: 0,1 m (0,3 ft.) Anschlüsse Strom-/Dateneingang/ Durchgang:: 8-polige Spezialstecker Überspannungsschutz: 4 KV Maximal angeschlossene 4-Fuß-Geräte *: 42 Stück (52 m /169 ft) @ 230-277 V Maximale Gesamtlänge des Strings (Kabel + Scheinwerfer)*: 150 m / 328 ft * Siehe Systemdiagramm für Details zu den Begrenzungen des Geräteverlaufs. Stromversorgung Wechselstromversorgung: 100-277 V AC nominal, 50/60 Hz Stromversorgungseinheit: Elektronisches Schaltnetzteil mit automatischer Umschaltung Typischer Halbzyklus-RMS-Einschaltstrom bei 230 V, 50 Hz: 0.35 A Typischer Erdschlussstrom 1 ft: 0,15 mA Typischer Ableitstrom 4 ft: 0,21 mA Leistungsfaktor 12 W / 10 W Modus: 0,95 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0,90 @ 277 V Leistungsfaktor 5 W Modus: 0,90 @ 100 V / 120 V / 208 V / 230 V / 240 V , 0,70 @ 277 V Leistungsaufnahme 1ft Maximal: 12 W / 10 W / 5 W * Leerlauf: 1.54 W * Leistungsaufnahme 4ft Maximal: 48 W / 40 W / 20 W * Leerlauf: 2.3 W * * Die Messungen wurden bei Nennspannung durchgeführt. Erlaubt eine Abweichung von +/- 10%. Leerlauf: alle LEDs auf null Intensität Stromverbrauch: Abhängig vom Modus der Leistungseinstellung. Thermik Kühlung: Konvektion Gesamte Wärmeabgabe (berechnet, +/- 10%): 41 BTU/Std. pro Fuß Maximale Umgebungstemperatur: 45° C (113° F)* Minimale Umgebungstemperatur: -30° C (-22° F) * Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen. Umwelt RoHS: Konform REACH: Konform WEEE: Konform Proposition 65: Konform FSC: Zertifizierte Pappeinlage und Außenverpackung Effizienz (max. Leistung): 54 lm/W LWR*: 765 lm/kg (342 lm/lb) *LWR = Verhältnis von Lumen zu Gewicht Zulassungen Globale CB-Zertifizierung/IECEE: IEC 60598-2-5 (IEC 60598-1) EU-Sicherheit: EN 60598-2-5 (EN 60598-1), EN 62471, EN 62493 EU EMC: EN 55015, EN 55032, EN55035, EN 61547, EN 61000-3-2, EN 61000-3-3 US Sicherheit: ANSI/UL 1598 US EMC: 47 CFR Teil 15 Klasse B Kanadische Sicherheit: CSA C22.2 Nr. 250.0 Australien/NZ: RCM Indien: BIS IS 10322(Teil5/Abschnitt5)
