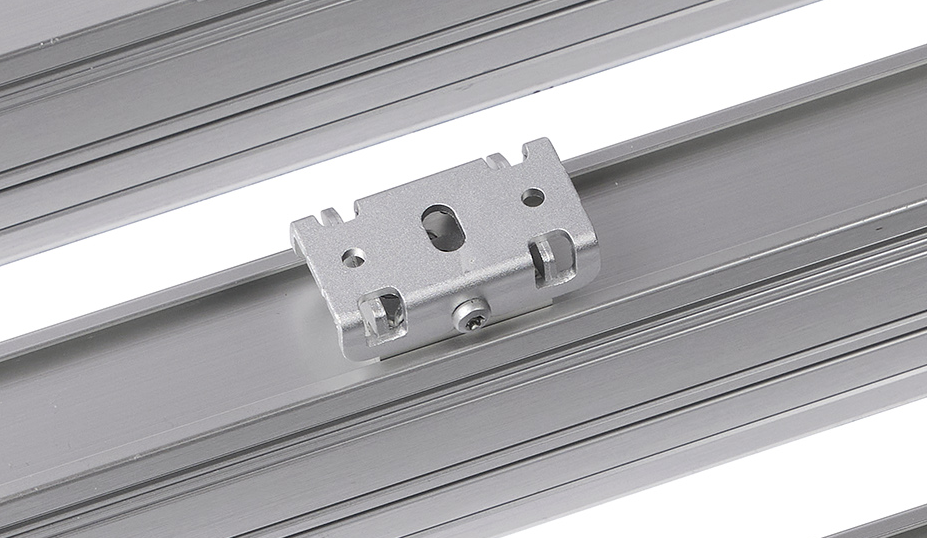

Martin Professional Exterior Linear Pro Quick Mount Bracket, Set mit 10 Stk.

Die Martin Exterior Linear Pro Cove QUAD sind flexible, kompakte Architekturleuchten auf LED-Basis mit hoher Lichtleistung und Farbverstärkungstechnologie sowie diskreten, aber robusten Gehäusen. Sie bieten eine gleichmäßige Lichtverteilung mit einem Abstrahlwinkel von 100 Grad und eignen sich perfekt für die eindrucksvolle indirekte Beleuchtung von Decken, Wänden und anderen Oberflächen in Stadien und Arenen, Kreuzfahrtschiffen, Themenparks, Hotels, Casinos, Brücken, Tunneln oder anderen permanenten Installationen im Innen- oder Außenbereich.

Diese Leuchten verfügen über eine homogenisierte Farbmischung mit 8 LEDs/ft und eine integrierte Farbverstärkungsfunktion für die Beleuchtung einer einzelnen Farbe oder gemischter Farben mit voller Leistung. Jede Einheit ist werkseitig kalibriert, um eine überragende Farbkonsistenz zu gewährleisten. Dadurch sind sie bis zu dreimal heller als vergleichbare Beleuchtungskörper und weisen gleichzeitig einen geringeren Gesamtstromverbrauch auf. Die logische RGB-Steuerung der RGBW-Engine ist ebenfalls enthalten, wobei Weiss automatisch berechnet wird.

Die mit intelligenten Funktionen ausgestatteten Scheinwerfer verfügen über einen speziellen Farbtemperatur-Steuerkanal, der der Kurve des schwarzen Körpers genau folgt und es Lichtdesignern ermöglicht, ihre bevorzugte Standard-Farbtemperatur einzustellen. Die integrierte Segmentsteuerung ermöglicht die Steuerung der Leuchten in 15 cm (6 Zoll) grossen Segmenten, wodurch organische und subtile Farbübergänge geschaffen werden.

Die Geräte können über einen kombinierten Strom- und Datenanschluss in Reihe geschaltet werden und ermöglichen so lange Laufzeiten für einfachere Infrastrukturen. Die einfache Veränderbarkeit des Abstrahlwinkels erleichtert spätere Designänderungen und Anpassungen vor Ort, und das intelligente Design der Montageplatte ermöglicht eine Reihe von Standard- oder kundenspezifischen Auslegerlösungen.

Das schlanke Design dieser Leuchten macht es einfacher, sie in architektonische Elemente mit geringeren strukturellen Anforderungen zu integrieren. Alle Modelle sind in Längen von 1 Fuss oder 4 Fuss erhältlich und werden in FSC-zertifizierter Verpackung geliefert.

Merkmale

• Farbkalibrierte QUAD-Farb-LEDs (8 LEDs/ft)
• Homogene Farbmischung
• 100° Abstrahlwinkel für indirekte Beleuchtungsanwendungen
• Eigener Kanal zur Steuerung der Farbtemperatur
• Wählbare Segmentmodi (1, 4 oder 8 Segmente)
• Wählbare Leistungsaufnahme (12W/10W/5W) pro Fuss
• Integriertes Mehrbereichs-Netzteil (PSU) 100-277V für lange Beleuchtungsstrecken
• Hybrider Strom- und Datenanschluss für einfache Daisy-Chain-Konfigurationen
• DMX- und RDM-Steuerung
• Integrierter Magnetschalter für lokale Diagnose
• Robustes IP66-Gehäuse für permanente Ausseninstallationen
• Geringes Gewicht 0,8 kg/ft
• Kompaktes Design - 40 mm Breite

Technische Daten

Masse
Breite: 40 mm
Höhe: 68 mm
Länge - 1 ft Version: 312mm
Länge - 4 ft Version: 1227mm
Gewicht - 1 ft Version: 0.85 kg
Gewicht - 4 ft Version: 2.8 kg

Dynamische Effekte
Farbtemperatursteuerung: RGB (Weiss wird automatisch berechnet)
Intensität: 0 - 100%
Segmentsteuerung: 0,5ft, 1 ft oder volle 4 ft Fixture-Steuerung

Steuerung und Programmierung
Steuerungssysteme: DMX, RDM
Steuerungsauflösung: 8-bit DMX individuelle Farbsteuerung
Benutzeroberfläche: Magnetische Taste zum Abrufen des Gerätestatus und Testen des Geräts
Stand-alone-Steuerung: Bis zu 20 Szenen mit individuellen Fade/Hold-Zeiten
DMX-konform: USITT DMX512/1990
RDM-Konformität: ANSI/ESTA E1.20
Dimmer-Auflösung: 16-bit
DMX-Steuerung der Intensität
DMX-Kanäle 4ft: 4ft: 6/4/3/12/24 (Standard/1 seg/4 seg/8 seg)
DMX-Kanäle 1ft: 4ft: 6/4/3/6 (Standard/1 seg/2 seg)

Optik
Minimale LED-Lebensdauer: 50 000 Stunden (bis >70% Lichtleistung)*
Binning: Enges Farb- und Lichtstrom-Binning
Kalibrierung: Full Gamut Color Calibration (1 Schritt MacAdam-Ellipse)
Abstrahlwinkel: 100°
*Die Werte wurden unter den Testbedingungen des Herstellers ermittelt.

Photometrische Daten
CRI (Farbwiedergabeindex) : >70
CCT: 2000K – 12000K (Standard 4000K)

Lichtleistung:
1 ft bei 12W / 4 ft bei 12W
Full: 600 Lumen / 2400 Lumen
Red: 260 Lumen / 1040 Lumen
Green: 500 Lumen / 2000 Lumen
Blue: 115 Lumen / 460 Lumen

Konstruktion Gehäuse:
Aluminium Oberfläche: Klar eloxiert (Standard) oder weiß (optional)
Front: Klares Polycarbonat
Schutzart: IP66
IK-Einstufung: IK08
Effektive projizierte Fläche (EPA): 0,04 m2 pro ft
Korrosionsbeständigkeit: C5 Hoch (ISO 12944-6)
Vibrationsfestigkeit: 1,0g, Sinus (IEC 60068-2-6), 0,7g RMS Random (IEC 60068-2-64), 3,0g (ANSI C136-31)

Installationsrichtung:
Beliebig
Mindestabstand zu beleuchteten Flächen: 0,1 m / 0,3 ft.

Elektrische Leistung:
100-277 V nominal, 50/60 Hz
Typischer Halbzyklus-Effektivstrom: 0,35 A
Netzteil: Elektronisches Schaltnetzteil mit automatischer Umschaltung
Überspannungsschutz: 4KV Strom-/Dateneingang/-durchgang: 8-polige kundenspezifische Anschlüsse
Leistungsaufnahme im Standby: 1ft Länge: 1,54 W, 4ft Länge: 2,30 W (Dauerbetrieb, alle LEDs auf Null-Intensität)
Maximaler Erdschluss: 1ft Länge: 0,15 mA, 4ft Länge: 0,21 mA
Maximal angeschlossene 4ft Fixtures*: 42 Stück (52 m /169 ft) @ 230V-277V
Maximale Gesamtlänge des Strings (Kabel + Leuchten)*: 150 m / 328 ft
* Siehe Systemdiagramm für Details zu den Betriebsgrenzen der Geräte

Typische Leistung und Stromstärke
12W-Modus:
100-240 V, 50/60 Hz: 12 W pro Fuss +/- 1 W, PF 0,95 +/- 0,05

10W-Modus:
100-240 V, 50/60 Hz: 10 W pro Fuss +/- 1 W, PF 0,95 +/- 0,05

5W-Modus:
100-240 V, 50/60 Hz: 5 W pro Fuss +/- 0,5 W, PF 0,90 +/- 0,05

Die Leistungsangaben sind typisch, nicht maximal. Die Messungen wurden bei Nennspannung durchgeführt. Berücksichtigen Sie eine Abweichung von +/- 10 %. PF = Leistungsfaktor.

Thermische Kühlung:
Konvektion
Maximale Gesamtwärmeabgabe, berechnet, +/- 10%: 41 BTU/Std. pro Fuss
Maximale Umgebungstemperatur: 45° C (113° F)*
Minimale Umgebungstemperatur: -30° C (-22° F)

* Oberhalb dieser Temperatur regelt das Gerät die Leistung, um vor Überhitzung zu schützen.
