Enttec ELM LED-Mapper, Entry Edition 4 Universes
PC-basierende LED-Mapping Software für pixelgesteuerte LED-Fixtures
ELM ist eine intuitive, leistungsstarke und kostengünstige 2D- und 3D-Pixelmapping-Softwarelösung. Sie gibt Ihnen die umfassendsten Werkzeuge und Effekte an die Hand, die für das Mapping von digitalen LED-Pixelleisten oder -Leuchtenarrays unabhängig von Form und Grösse nötig sind. Von Medienfassaden und Brücken bis hin zu Nachtclubs und Live-Touring-Designs.
Sie können gleichzeitig Live-Videoeingänge und vorgerenderte Videoinhalte abbilden oder einzigartige visuelle Effekte mit der eingebauten Effektbibliothek (einschliesslich Audioeingang) erstellen, wodurch ELM perfekt auf Ihre Anforderungen zugeschnitten ist.

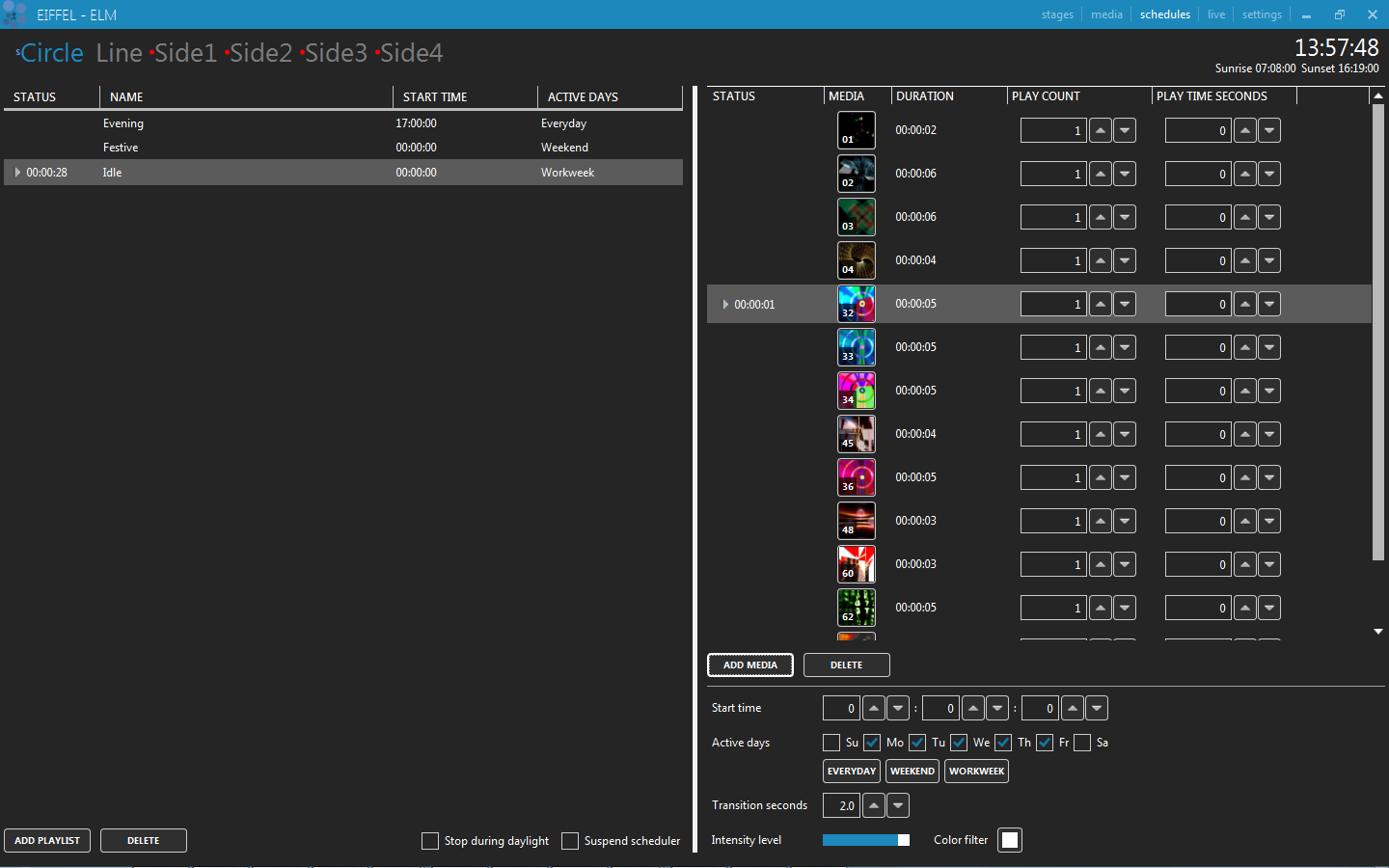

Sie können Sie den eingebauten Scheduler verwenden, um vorher festgelegte Effekte abzuspielen, oder in Echtzeit von einer Reihe von Industriestandard-Eingangsprotokollen gesteuert werden. Das einfache Lizenzsystem von ELM ermöglicht die Steuerung von nur 2048 eDMX-Kanälen bis hin zu 1.048.576 für die anspruchsvollsten Installationen. Darüber hinaus sind Lizenz-Upgrades jederzeit möglich, um die bestmögliche Flexibilität und Zukunftssicherheit für die Pixelmapping-Anforderungen Ihres Projekts zu gewährleisten.
Skalierbares und responsives Design

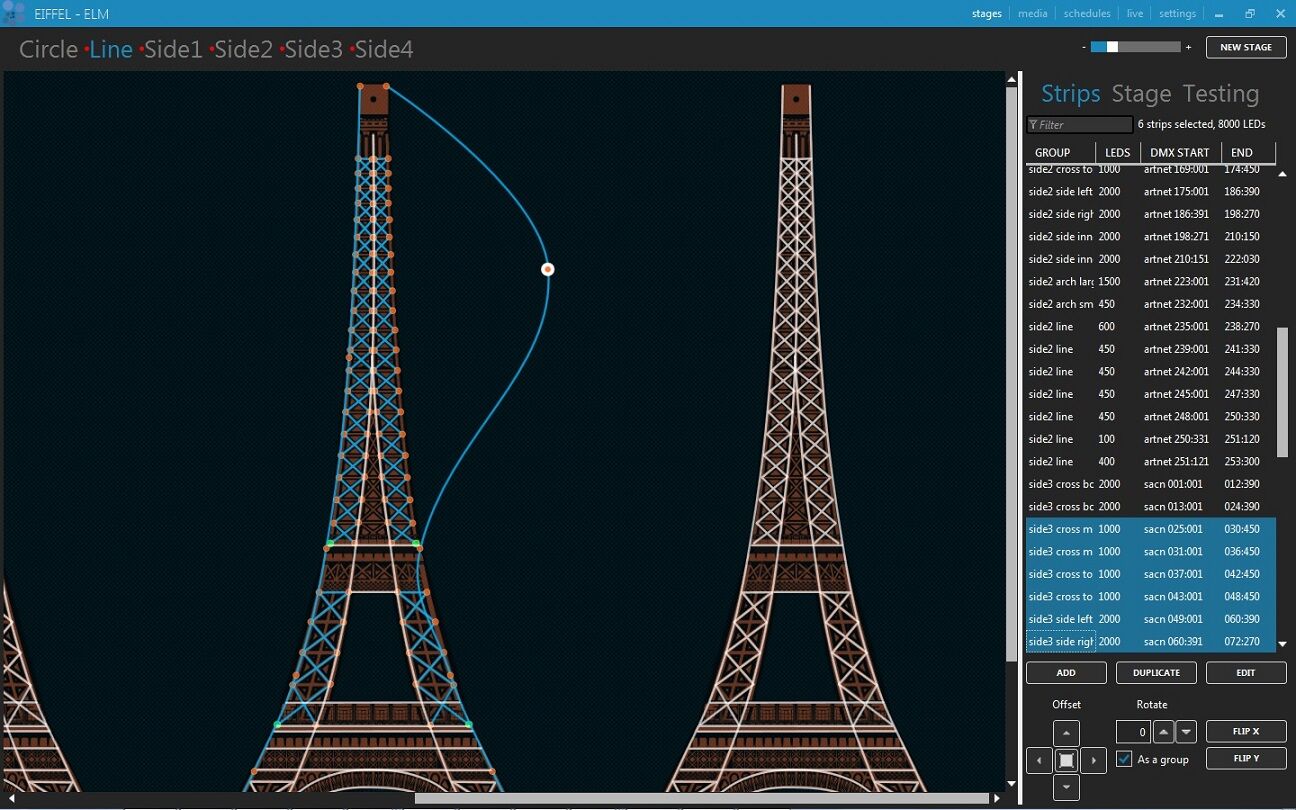

Kombinieren Sie rasterbasierte Medien mit vektorbasierten, skalierbaren und neu positionierbaren Objekten, um Ihre LED-Streifen darzustellen, so dass sogar Kurven mit nur wenigen Mausklicks erstellt werden können.
Platz für Ihre Medien

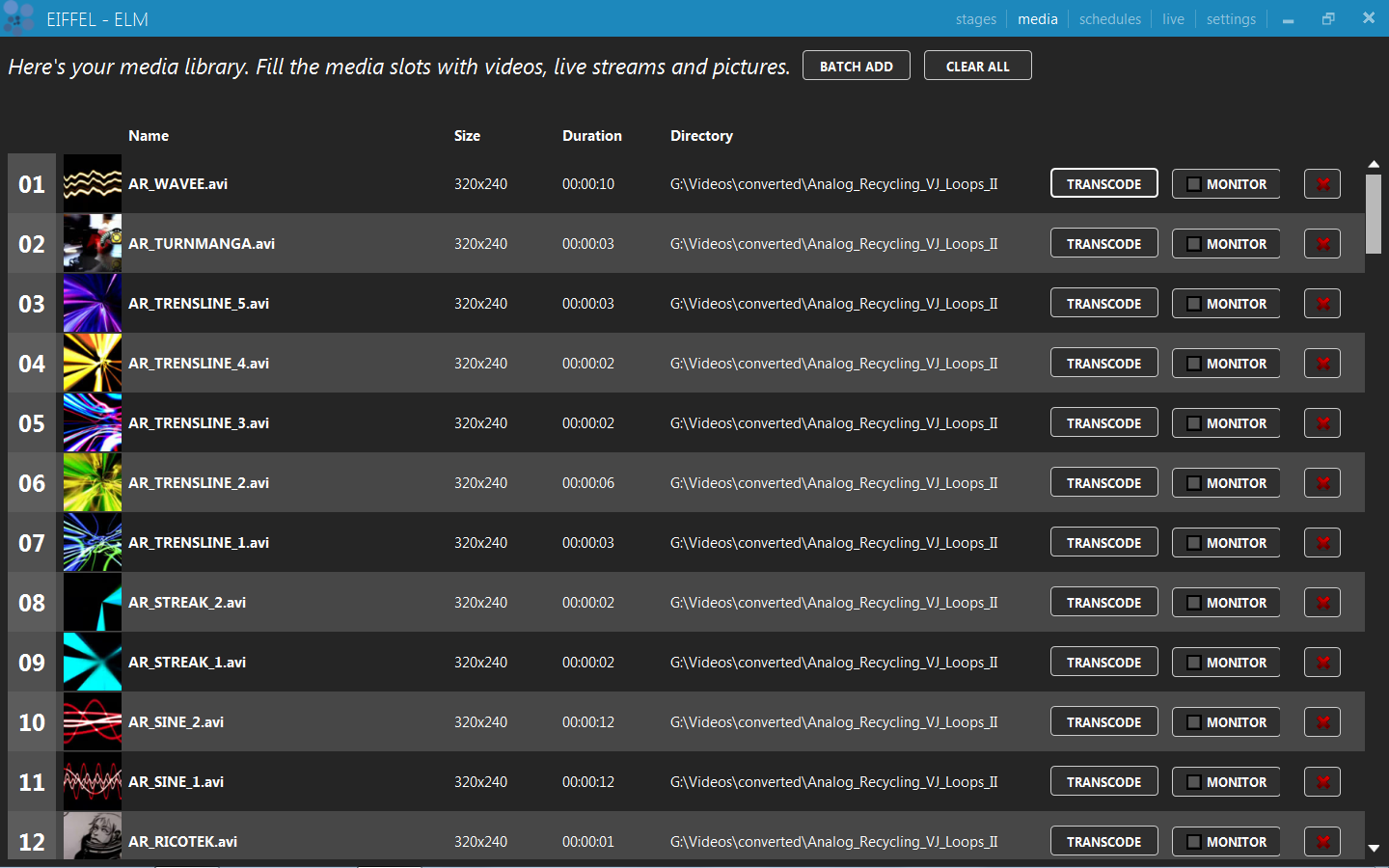

Laden Sie Videodateien, Standbilder, Kameraübertragungen oder Live-Streams in die Bibliothek und klicken Sie auf das, was Sie anzeigen möchten. ELM unterstützt HD-Videowiedergabe und ist SPOUT-kompatibel für Live-Videoeingänge. Ebenso kann ELM auch als Network Device Interface (NDI®)-Empfänger fungieren. Eine professionelle Bibliothek mit Videoeffekten ist im Lieferumfang enthalten, um den Einstieg zu erleichtern.
Effekte und Audio

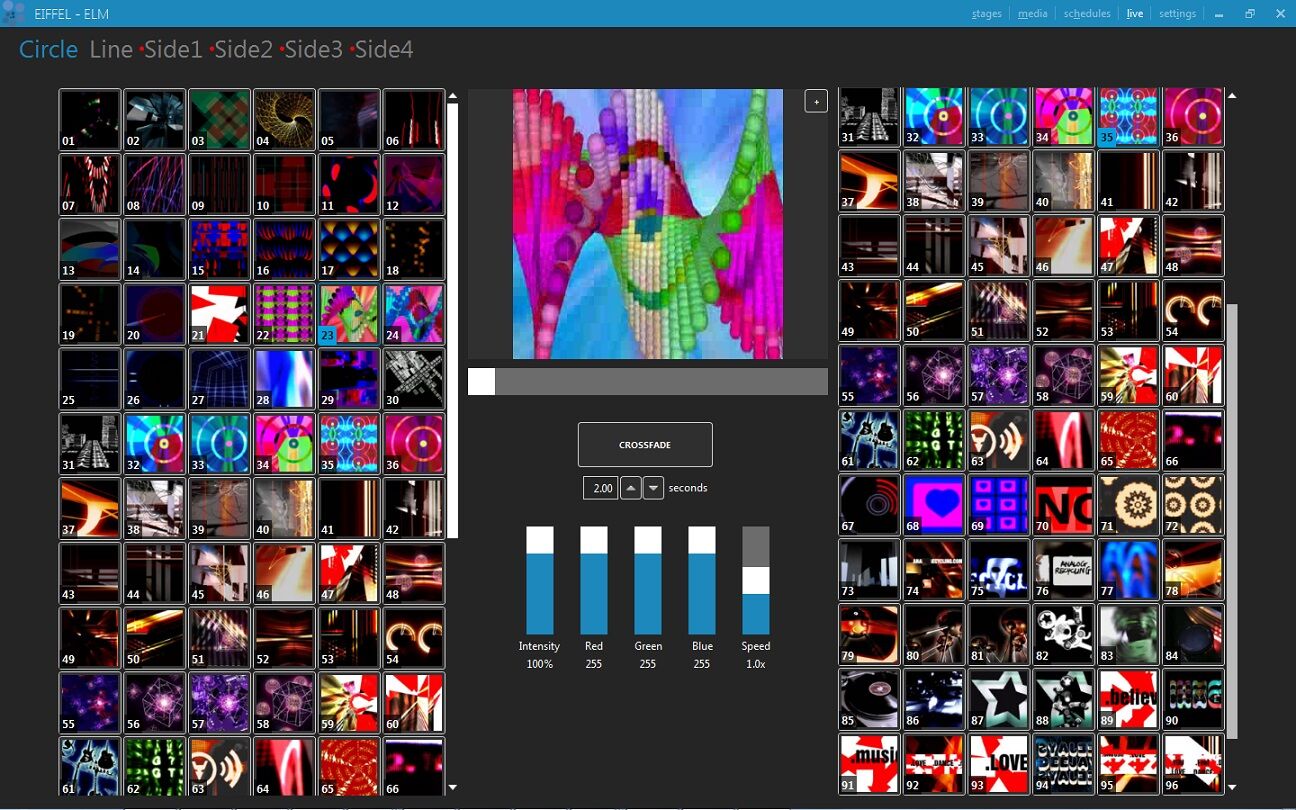

Über 100 integrierte Effekte, die Sie nach Belieben anpassen können. Steuern Sie die Pixel mit diesen Voreinstellungen oder fügen Sie Ihre eigenen Medien, Effekte und Live-Videos von Eingangsquellen wie SPOUT und NewTek's NDI® (unterstützt jetzt v4.5) hinzu. Mittels eines einfachen Tastendruck mischt ELM Ihre Medien automatisch und synchron zur Musik, die auf Ihrem Computer läuft.
Intuitiver Aufbau

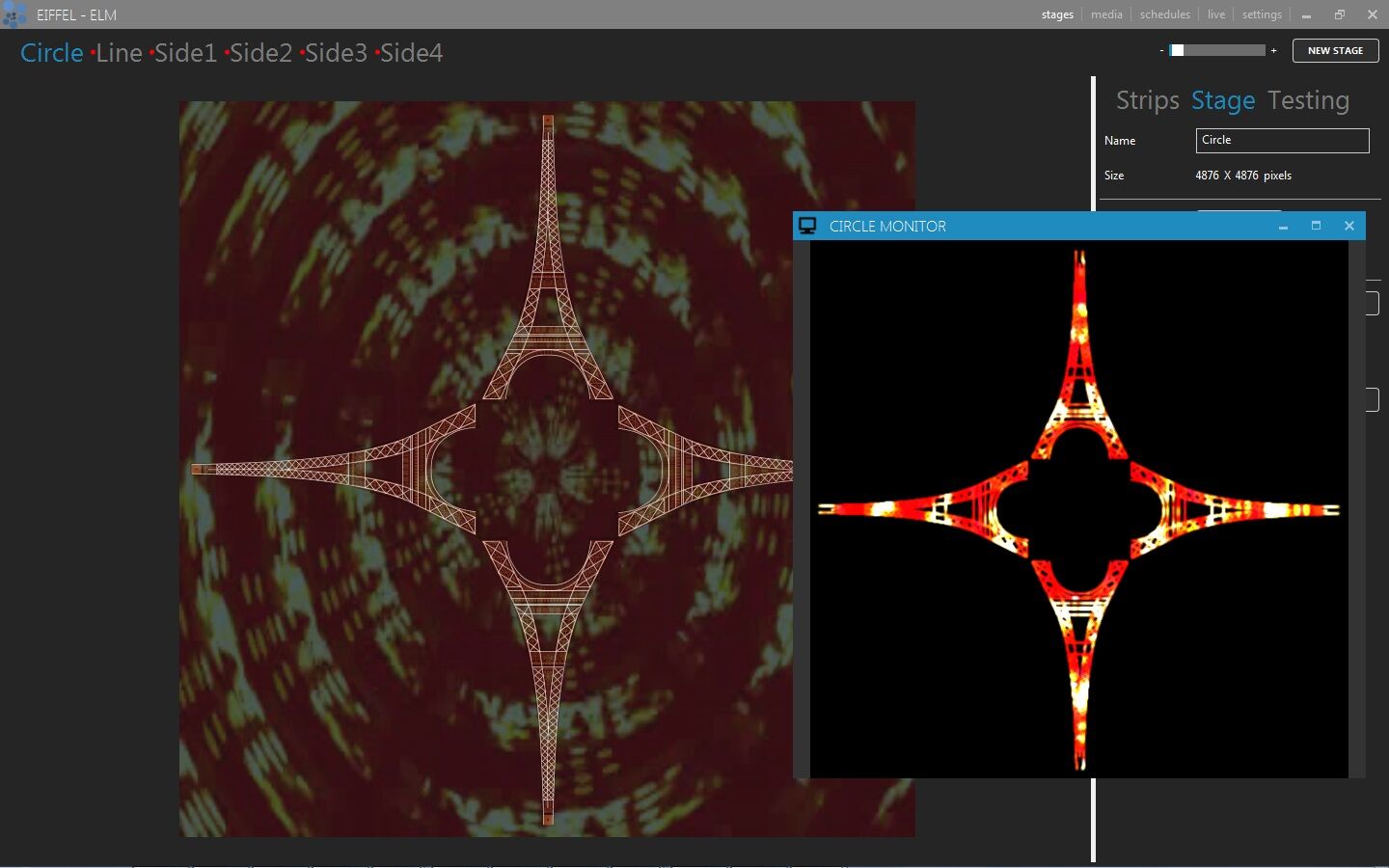

Bauen Sie Ihre Show in Stufen auf, die sich einfach, aber wirkungsvoll übereinander legen. Verwenden Sie organisch geformte Objekte, die Sie schnell in der Grösse verändern, dehnen, verformen oder auf dem Bildschirm verschieben können, damit Ihre Pixelmap so aussieht wie Ihre Pixelstreifen in der Realität
Kontrolle nach Belieben
Mit ELM können Sie eine Show mit Live-Interaktion, geplanter Wiedergabe oder über DMX-Steuerung von einer Lichtkonsole aus steuern.
Unterstützung mehrerer Protokolle
ELM unterstützt die Ausgabe von Art-Net-, sACN- und KiNet-Protokollen. Über DMX, OSC oder HTTP kann die Software ferngesteuert werden. Unterstützt wird dabei eine breite Palette von LEDs wie z.B.: RGB, RGBW, RGBA, RGBAW/RGBWA und weisse Leuchten, einschliesslich 16-Bit-Protokollen wie ENTTEC 9PDOT.
| Steuerprotokoll | Art-Net, DMX512, KiNet, OSC, sACN |
|---|
Ähnliche Artikel
Martin Professional P3-175 System Controller
Der Martin P3-175 System Controller unterstützt Videoeingänge bis zu Full HD (1920x1080) und ermöglicht es, Geräte auf der visuellen Leinwand zu mappen, zu patchen, zu adressieren und zu konfigurieren, ohne direkt auf die Geräte zugreifen zu müssen. Martin-Geräte können einfach von einem Lichtpult, einer Videoquelle oder einer Mischung aus beidem gesteuert werden. Sie lassen sich in Software von Drittanbietern integrieren, indem sie MVR-Dateien importieren und exportieren, so dass doppelte Arbeit vermieden und Designs einfach ausgetauscht werden können.
Für jede Anwendung lassen sich einzigartige kreative Looks kreieren, egal ob mit Videoinhalten, traditionellen DMX-Steuerungen, Art-Net / sACN PixelMapping oder einer Mischung aus verschiedenen Steuerungsmethoden.
Das gesamte System ist vollständig synchronisiert, so dass alle Elemente ohne sichtbare Latenz zusammenarbeiten. Sie unterstützen Full-HD-Videoeingang über HDMI- und NDI-Eingänge und geben bis zu 520.000 Pixel an bis zu 2.000 Scheinwerfer aus. Echtzeit-Vorschauen zeigen Ihnen, wie DMX-Steuerungen und Video auf den Geräten gerendert werden.
Unterstützt Full HD-Videoeingang (HDMI & NDI)
HDMI-Auflösung bis zu 1920 x 1080
NDI-Auflösung bis zu 1920 x 1080
256 Universen für Art-Net / sACN-Eingang
Ausgänge mit bis zu 520.000 Pixeln auf 2.000 Fixtures
1U Rackmount
Abbildung einer Mischung von Martin-Geräten auf einer visuellen Leinwand
Patchen, adressieren und konfigurieren Sie Martin-Geräte, ohne dass Sie jedes einzelne Gerät direkt adressieren und konfigurieren müssen
Export von Mappings und Patches zu Lichtsteuerungen, CAD-Programmen und Visualisierungen von Drittanbietern über MVR
Importieren Sie Mapping und Patch von Lichtsteuerungen, CAD-Programmen und Visualisierungsgeräten anderer Hersteller über MVR
Exportieren Sie Mapping-Masken auf Medienserver von Drittanbietern
Echtzeit-Feedback und -Überwachung von Martin-Scheinwerfern
Fernüberwachung des P3 System Controllers und aller angeschlossenen Geräte ohne physische Anwesenheit vor Ort
Martin Professional P3-275 System Controller
Der Martin P3-275 System Controller unterstützt einen Videoeingang von bis zu DCI 4K (4096x2160) und ist für größere Shows gedacht, die sich über grössere Bühnen mit einer grösseren Anzahl von Geräten erstrecken. Er ist auch ideal für Brücken und grosse Gebäude, die in der Regel einen grösseren Arbeitsbereich benötigen. Mit diesem Controller können Martin-Geräte einfach von einem Lichtpult, einer Videoquelle oder einer Kombination aus beidem gesteuert werden. Sie lassen sich in Software von Drittanbietern integrieren, indem sie MVR-Dateien importieren und exportieren, so dass doppelte Aktionen vermieden und Designs leicht ausgetauscht werden können.
Für jede Anwendung lassen sich einzigartige kreative Looks kreieren, egal ob mit Videoinhalten, traditionellen DMX-Steuerungen, Art-Net / sACN PixelMapping oder einer Mischung aus verschiedenen Steuerungsmethoden.
Das gesamte System ist vollständig synchronisiert, so dass alle Elemente ohne sichtbare Latenz zusammenarbeiten. Sie unterstützen DCI 4K-Videoeingang über HDMI- und NDI-Eingänge und geben bis zu 1.040.000 Pixel an bis zu 6.000 Fixtures aus. Echtzeit-Vorschauen zeigen Ihnen, wie DMX-Steuerungen und Video auf den Geräten gerendert werden. .
DCI 4K Video Input kompatibel (HDMI & NDI)
HDMI-Auflösung bis zu 4096 x 2160
NDI-Auflösung bis zu4096 x 2160
1024 Universen für Art-Net / sACN-Eingang
Ausgänge mit bis zu 1'040.000 Pixeln auf 6.000 Fixtures
2U Rackmount
Abbildung einer Mischung von Martin-Geräten auf einer visuellen Leinwand
Patchen, adressieren und konfigurieren Sie Martin-Geräte, ohne dass Sie jedes einzelne Gerät direkt adressieren und konfigurieren müssen
Export von Mappings und Patches zu Lichtsteuerungen, CAD-Programmen und Visualisierungen von Drittanbietern über MVR
Importieren Sie Mapping und Patch von Lichtsteuerungen, CAD-Programmen und Visualisierungsgeräten anderer Hersteller über MVR
Exportieren Sie Mapping-Masken auf Medienserver von Drittanbietern
Echtzeit-Feedback und -Überwachung von Martin-Scheinwerfern
Fernüberwachung des P3 System Controllers und aller angeschlossenen Geräte ohne physische Anwesenheit vor Ort
Zubehör
Enttec Octo Mk2
Der Octo ist eine intelligenter LED-Pixel Driver für bis zu 16 DMX Universen über Netzwerk.Es ist klein und kompakt und kann so einfach direkt bei den Pixel positioniert werden. Der LED Pixel-Controller ist für die DIN-Montage wie auch für die freie Montage konzipiert.
Darüber hinaus ist der OCTO mit einer Vielzahl von Eingangs- und Ausgangsprotokollen kompatibel und verfügt über einen branchenführenden Spannungseingangsbereich von 5 - 60 VDC.
Die beiden Netzwerkanschlüsse R45 erlauben das Durchschlaufen mehrerer Octo mit einer maximalen Kabellänge von 100 m zwischen den Geräten, um die Anzahl der Kabelwege deutlich zu reduzieren. Der Octo unterstützt Art-Net, sACN, KiNet™ und ESP-Eingänge, um Flexibilität für Ihr Projekt zu gewährleisten. ArtSync stellt sicher, dass alle Pixel- und DMX-Ausgänge auf dem Projekt synchronisiert sind, um jegliches Bild-Tearing zu verhindern. Er erlaubt entweder eine DHCP oder eine statische IP-Konfiguration, um jedem Verwendungszweck gerecht zu werden.
Eingangsspannung
4-60V DC (über 2-Pin Phoenix oder direkt von LEDs über SPI-Ports)
Max.Leistungsaufnahme
5W
Max. Ausgangsspannung
5V
Max. Ausgangsstrom
50mA
Max. Wärmeabgabe
4,5W
Kühlungsmethode
Konvektion
Betriebstemperatur
-20°C bis 50°C /-4°F bis 122°F
Luftfeuchtigkeit bei Betrieb
5 bis 95% (nicht kondensierend)
Steuerung DMX über Netzwerk
(Art-Net, sACN, ESP oder KiNet Protokolle) über 2 x RJ45 Ports
Ausgang
SPI/NZR-Protokolle (anpassbar) über 2 x 4-polige Phoenix-Anschlüsse
Max. Netzwerk -> Pixelkonvertierung pro Gerät
16 Universen (8.192 Kanäle)
Max. ansteuerbare Pixel pro Gerät
1360 x RGB (680 pro Port) / 1024 x RGBW (512 pro Port)
Netzwerkgeschwindigkeit
10/100Base-T
Netzwerkkonfiguration
statisch (Standard 192.168.0.10) / DHCP
Empfohlene Anzahl der Netzwerkgeräte pro Bus
bis zu 8 Geräte für eine optimale Synchronisation zwischen den Ausgängen
Gehäusematerial
ABS-Kunststoff
Schutzart
IP20
LED-Anzeigen
nach vorne gerichtete Status-LED plus Netzwerkverbindung/Aktivität (integriert in RJ45-Ports)
Montageoptionen:
Aufputzmontage und TS35 DIN-Schienenmontage
Abmessungen des Geräts
100,5 mm x 72,25 mm x 34 mm
Gewicht des Geräts
0,11kgs
Versandabmessungen
160mm x 140mm x 40mm
Versandgewicht
0.18kg
Garantie
3 Jahre Rückgabegarantie an den Hersteller
Konformität
UL / FCC (USA), UL (Kanada), RCM (Aus/NZ), CE / WEEE (EU), UKCA (UK)
Enttec Pixelator Mini
Der Pixelator Mini von ENTTEC ist ein für die Installation geeigneter Ethernet Pixelkonverter, der die Steuerung von LED-Pixels und -streifen vereinfacht.Insgesamt kann der Pixelator Mini bis zu 8.192 Kanäle (2.730 RGB-Pixel) über seine 8 PLink-Ausgänge (2 Universes pro Port) mit perfekter Synchronisation über jeden einzelnen konvertieren.
Der Pixelator Mini dient als zentraler Controller des PLink Steuerungssystems von ENTTEC. Die von ihm erzeugten PLink-Daten können über eine Standard CAT6 Verkabelung bis zu 300 m weit gesendet werden, um sie an die kompakten Stromversorgungsmodule und LED Dimmer von ENTTEC anzuschliessen.
Flexibilität ist das Herzstück des Designs. Die Stromversorgung des Pixelator Mini erfolgt entweder über das mitgelieferte Gleichstromnetzteil oder über PoE. Installieren Sie den Pixelator Mini mit einer der vier mitgelieferten Montageoptionen und konfigurieren und aktualisieren Sie ihn von überall in Ihrem Netzwerk über die intuitive Webschnittstelle.
Unterstützung mehrerer Protokolle
ArtNet
sACN
ESP
Kling-Net
Eingang/Ausgang
1 x 10/100Mbps Ethernet-Anschluss (mit PoE)
8 x PLink-Ausgangsanschlüsse auf RJ45 (PLink Data)
Intelligente FunktionenDer Pixelator Mini ist vollgepackt mit Funktionen, die eine reibungslose Installation ermöglichen und ihn zu einem der fortschrittlichsten eDMX zu SPI Controller / Konverter auf dem Markt machen:
Wählen Sie die Eingangsuniversen in beliebiger Reihenfolge: Im Gegensatz zu anderen Herstellern können Sie bei ENTTEC eine beliebige Eingangs Universen Nummer auswählen und diese einem beliebigen Ausgangs Port zuweisen.
Konfigurierbare Pixelreihenfolge: Verschiedene Hersteller verwenden unterschiedliche Reihenfolgen für ihre Pixel-ICs, z. B. RGBW / WRGB / RGB / GRB. Konfigurieren Sie den Pixelator Mini so, dass er diese Reihenfolge handhabt, so dass Sie einen standardisierten Gerätetyp in Ihre Lichtsteuerung einbinden können.
Pixelgruppierung, um die Anzahl der DMX-Eingangskanäle Ihrer Installation zu reduzieren, während die gleiche Anzahl von LED-Pixeln beleuchtet werden kann. So können Sie z.B. 10 LEDs in Gruppen zusammenfassen, um weniger Kanäle an den Pixelator Mini senden zu müssen.
Statisch oder DHCP: Konfigurieren Sie Ihre Netzwerkeinstellungen passend zu Ihrer Installation.
1:1 eDMX zu 2U PLink Konvertierung: - Empfangen Sie bis zu 16 Universen eDMX und geben Sie diese über die 8 PLink Ports aus, um sie mit Ihren PLink Geräten zu verbinden (bis zu 2 Universen pro Port).
1:1 eDMX zu 1U PLink Konvertierung: - Empfangen Sie 8 Universes von eDMX und geben Sie sie über die 8 PLink Ports aus, um sie mit Ihren PLink Geräten zu verbinden (1 Universe pro Port).
Enttec ODE MK3

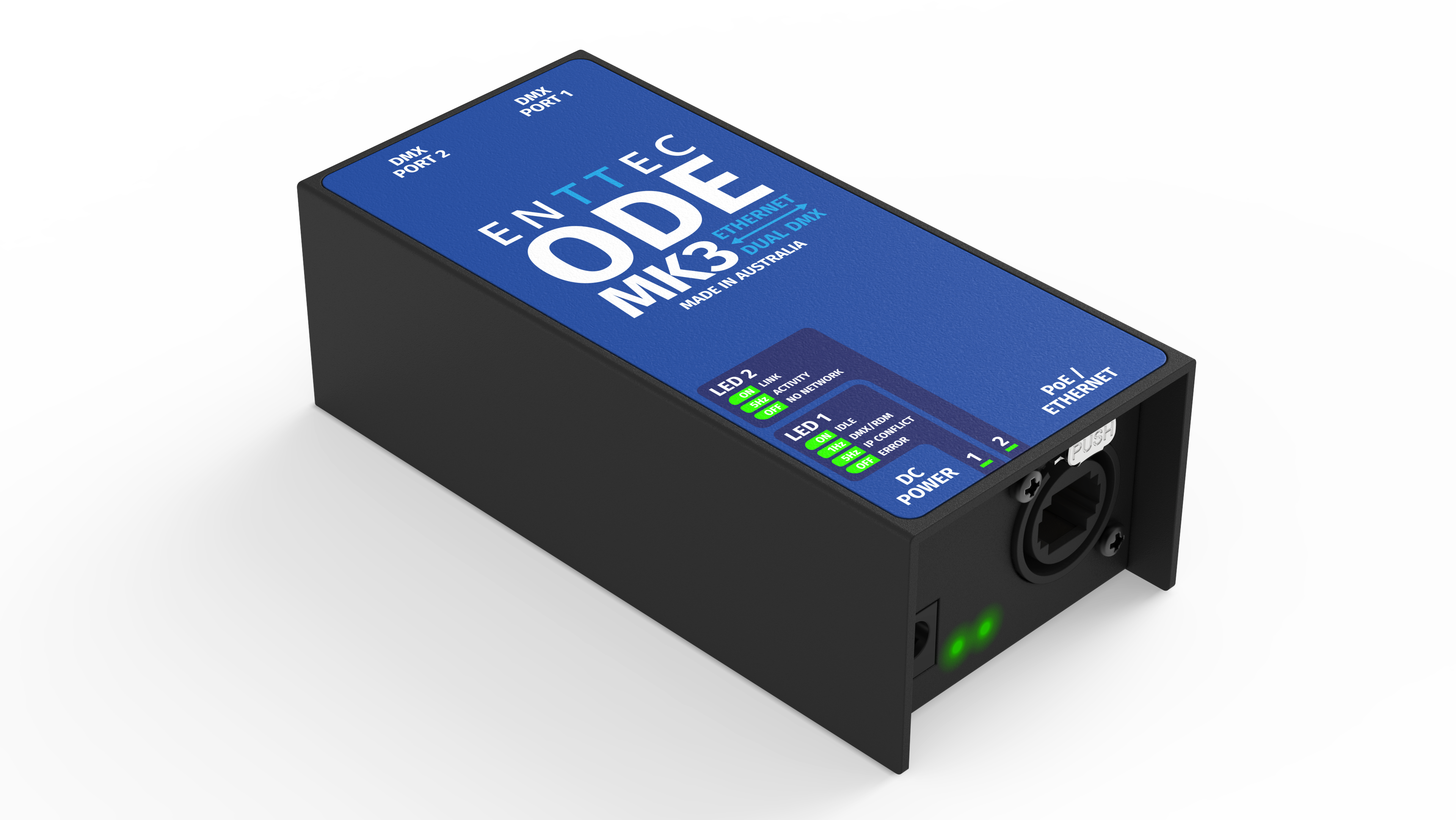

Der ODE MK3 ist ein robuster, zuverlässiger, installationsfähiger Ethernet zu DMX Konverter, der entwickelt wurde, um DMX Geräte mit Ihrer Ethernet Netzwerkinfrastruktur zu verbinden.
