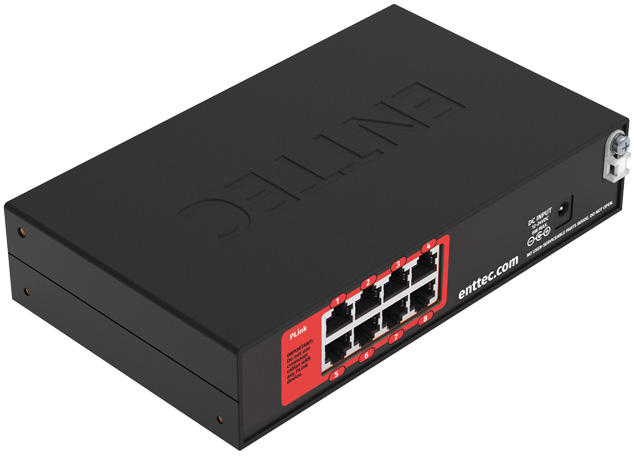

Enttec Pixelator Mini
Ethernet zu Pixel Converter für 16 Universen
Der Pixelator Mini von ENTTEC ist ein für die Installation geeigneter Ethernet Pixelkonverter, der die Steuerung von LED-Pixels und -streifen vereinfacht.
Insgesamt kann der Pixelator Mini bis zu 8.192 Kanäle (2.730 RGB-Pixel) über seine 8 PLink-Ausgänge (2 Universes pro Port) mit perfekter Synchronisation über jeden einzelnen konvertieren.
Der Pixelator Mini dient als zentraler Controller des PLink Steuerungssystems von ENTTEC. Die von ihm erzeugten PLink-Daten können über eine Standard CAT6 Verkabelung bis zu 300 m weit gesendet werden, um sie an die kompakten Stromversorgungsmodule und LED Dimmer von ENTTEC anzuschliessen.
Flexibilität ist das Herzstück des Designs. Die Stromversorgung des Pixelator Mini erfolgt entweder über das mitgelieferte Gleichstromnetzteil oder über PoE.
Installieren Sie den Pixelator Mini mit einer der vier mitgelieferten Montageoptionen und konfigurieren und aktualisieren Sie ihn von überall in Ihrem Netzwerk über die intuitive Webschnittstelle.
Unterstützung mehrerer Protokolle
- ArtNet
- sACN
- ESP
- Kling-Net

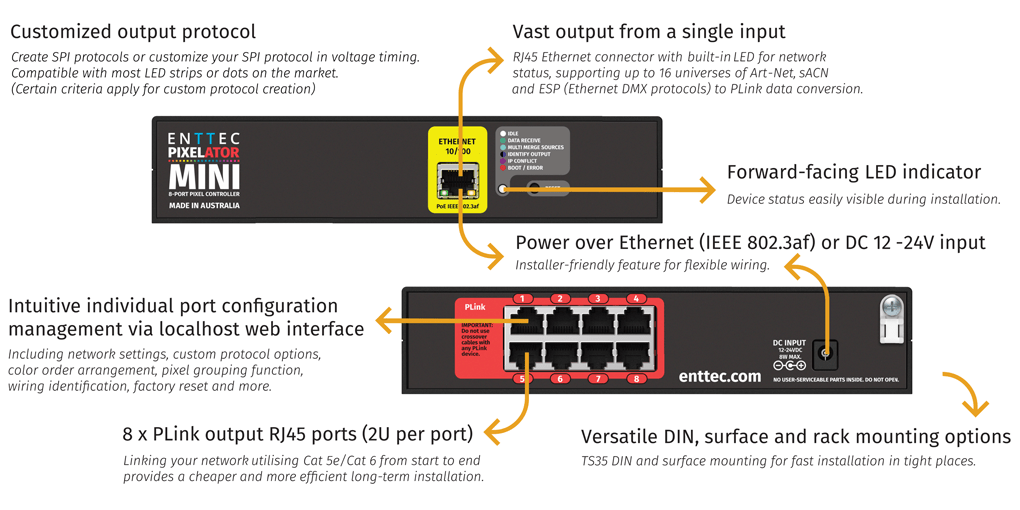

Eingang/Ausgang
- 1 x 10/100Mbps Ethernet-Anschluss (mit PoE)
- 8 x PLink-Ausgangsanschlüsse auf RJ45 (PLink Data)
Intelligente Funktionen
Der Pixelator Mini ist vollgepackt mit Funktionen, die eine reibungslose Installation ermöglichen und ihn zu einem der fortschrittlichsten eDMX zu SPI Controller / Konverter auf dem Markt machen:
- Wählen Sie die Eingangsuniversen in beliebiger Reihenfolge: Im Gegensatz zu anderen Herstellern können Sie bei ENTTEC eine beliebige Eingangs Universen Nummer auswählen und diese einem beliebigen Ausgangs Port zuweisen.
- Konfigurierbare Pixelreihenfolge: Verschiedene Hersteller verwenden unterschiedliche Reihenfolgen für ihre Pixel-ICs, z. B. RGBW / WRGB / RGB / GRB. Konfigurieren Sie den Pixelator Mini so, dass er diese Reihenfolge handhabt, so dass Sie einen standardisierten Gerätetyp in Ihre Lichtsteuerung einbinden können.
- Pixelgruppierung, um die Anzahl der DMX-Eingangskanäle Ihrer Installation zu reduzieren, während die gleiche Anzahl von LED-Pixeln beleuchtet werden kann. So können Sie z.B. 10 LEDs in Gruppen zusammenfassen, um weniger Kanäle an den Pixelator Mini senden zu müssen.
- Statisch oder DHCP: Konfigurieren Sie Ihre Netzwerkeinstellungen passend zu Ihrer Installation.
- 1:1 eDMX zu 2U PLink Konvertierung: - Empfangen Sie bis zu 16 Universen eDMX und geben Sie diese über die 8 PLink Ports aus, um sie mit Ihren PLink Geräten zu verbinden (bis zu 2 Universen pro Port).
- 1:1 eDMX zu 1U PLink Konvertierung: - Empfangen Sie 8 Universes von eDMX und geben Sie sie über die 8 PLink Ports aus, um sie mit Ihren PLink Geräten zu verbinden (1 Universe pro Port).
| DMX-Kanäle / Parameter | 8192 |
|---|---|
| Steuerprotokoll | Art-Net, Plink, sACN |
| DMX Ports | Nein |
| Anzahl Ethernet Ports | 1 |
| Ethernet Ports | RJ45 |
| Leistungsaufnahme [W] | 8 |
| Netzeingang | Apparatekupplung IEC C13 |
| Bauform | 9.5" |
Ähnliche Artikel
Enttec Octo Mk2
Der Octo ist eine intelligenter LED-Pixel Driver für bis zu 16 DMX Universen über Netzwerk.Es ist klein und kompakt und kann so einfach direkt bei den Pixel positioniert werden. Der LED Pixel-Controller ist für die DIN-Montage wie auch für die freie Montage konzipiert.
Darüber hinaus ist der OCTO mit einer Vielzahl von Eingangs- und Ausgangsprotokollen kompatibel und verfügt über einen branchenführenden Spannungseingangsbereich von 5 - 60 VDC.
Die beiden Netzwerkanschlüsse R45 erlauben das Durchschlaufen mehrerer Octo mit einer maximalen Kabellänge von 100 m zwischen den Geräten, um die Anzahl der Kabelwege deutlich zu reduzieren. Der Octo unterstützt Art-Net, sACN, KiNet™ und ESP-Eingänge, um Flexibilität für Ihr Projekt zu gewährleisten. ArtSync stellt sicher, dass alle Pixel- und DMX-Ausgänge auf dem Projekt synchronisiert sind, um jegliches Bild-Tearing zu verhindern. Er erlaubt entweder eine DHCP oder eine statische IP-Konfiguration, um jedem Verwendungszweck gerecht zu werden.
Eingangsspannung
4-60V DC (über 2-Pin Phoenix oder direkt von LEDs über SPI-Ports)
Max.Leistungsaufnahme
5W
Max. Ausgangsspannung
5V
Max. Ausgangsstrom
50mA
Max. Wärmeabgabe
4,5W
Kühlungsmethode
Konvektion
Betriebstemperatur
-20°C bis 50°C /-4°F bis 122°F
Luftfeuchtigkeit bei Betrieb
5 bis 95% (nicht kondensierend)
Steuerung DMX über Netzwerk
(Art-Net, sACN, ESP oder KiNet Protokolle) über 2 x RJ45 Ports
Ausgang
SPI/NZR-Protokolle (anpassbar) über 2 x 4-polige Phoenix-Anschlüsse
Max. Netzwerk -> Pixelkonvertierung pro Gerät
16 Universen (8.192 Kanäle)
Max. ansteuerbare Pixel pro Gerät
1360 x RGB (680 pro Port) / 1024 x RGBW (512 pro Port)
Netzwerkgeschwindigkeit
10/100Base-T
Netzwerkkonfiguration
statisch (Standard 192.168.0.10) / DHCP
Empfohlene Anzahl der Netzwerkgeräte pro Bus
bis zu 8 Geräte für eine optimale Synchronisation zwischen den Ausgängen
Gehäusematerial
ABS-Kunststoff
Schutzart
IP20
LED-Anzeigen
nach vorne gerichtete Status-LED plus Netzwerkverbindung/Aktivität (integriert in RJ45-Ports)
Montageoptionen:
Aufputzmontage und TS35 DIN-Schienenmontage
Abmessungen des Geräts
100,5 mm x 72,25 mm x 34 mm
Gewicht des Geräts
0,11kgs
Versandabmessungen
160mm x 140mm x 40mm
Versandgewicht
0.18kg
Garantie
3 Jahre Rückgabegarantie an den Hersteller
Konformität
UL / FCC (USA), UL (Kanada), RCM (Aus/NZ), CE / WEEE (EU), UKCA (UK)
Occasion
Enttec Pixelator Mini MK1 - Ex Demo
Ethernet auf Pixel Link Converter für 2720 Pixel/16 Universe PLInk Injector für die abgesetzte Speisung von LED Unterstützt ArtNet 1/2/3, sACN, ESP 8 PLink Output Port über RJ45
10/100 Mbps Ethernet Port Unterstützt WS2812B and APA-104 LED Protokol

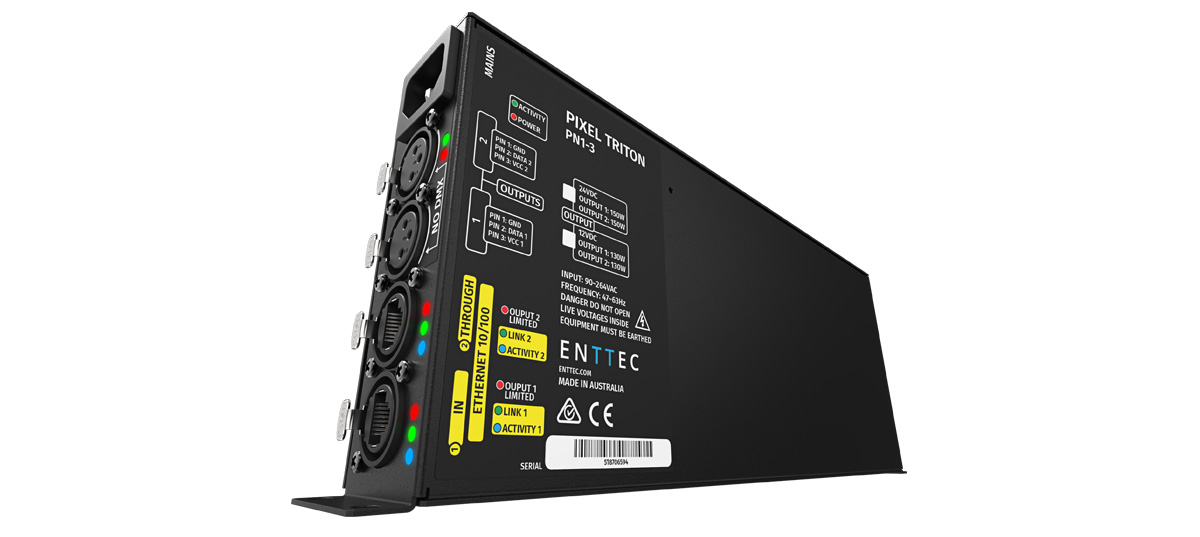

Enttec Pixel Triton 260 W 12 V ** Auslaufartikel**
Mit 2.048 DMX-Kanälen pro Ausgang stehen Ihnen insgesamt 4.096 DMX-Kanäle aus dem Pixel Triton zur Verfügung, so dass Sie bis zu 1.360 einzelne RGB-Pixel ansteuern können. Noch nicht genug? Dann reihen Sie Ihre Tritons aneinander mit RJ45-Ethernet-Anschlüssen, um Ihre Einrichtung zu erweitern.
Der Pixel Triton ist in zwei Spannungsoptionen erhältlich - 12V (Leistung 260W) oder 24V (volle 300W).
Mit kompakten Abmessungen von 335mm (L) 129mm (B) 43mm (H) und einem Gewicht von 2,4kg passt dieses Gerät perfekt in ein ENTTEC 8-fach Rack zur Montage in jedes Standard-Touringgehäuse. Dieser leistungsstarke LED-Pixeltreiber ist jederzeit einsatzbereit
Leistungsüberwachung
Durch die Verwendung der einfachen Weboberfläche können Sie Ihren Stromverbrauch in Echtzeit überwachen. Sie erhalten eine Warnung, wenn Sie bei 80% Stromverbrauch sind, was bedeutet, dass Sie immer die Kontrolle haben!
Verbindungen
Das Pixel Triton verfügt über 2 x 3-Pin-Pixelausgänge, 2 x EtherCON-Anschlüsse (Ein-/Ausgang) und 1 x IEC-Netzanschluss.
Protokolle
Die Pixel Triton unterstützt die Protokolle ArtNet 1/2/3 und sACN.
Konfiguration der Webseite
Der leistungsstarke LED-Pixeltreiber verfügt über eine intuitive webbasierte Konfiguration. Sie können Ihren bevorzugten Browser verwenden und können Ihre Einrichtung in kürzester Zeit überwachen und konfigurieren.
LED-Bänder
Die folgenden Protokolle sind voll kompatibel mit dem Pixel Triton:
WS2811, WS2812, WS2812B, WS2813, SK6812, TM1804, TM1812, APA-104, 9PDOT (8 und 16-Bit)
Zubehör
Enttec PLink Injector (5 V)
Der PLink Injector wurde als Teil einer ENTTEC Pixelator-Serie entwickelt, damit Sie schnell, einfach und kostengünstig LED-Pixelstreifen oder Pixelpunkte über grosse Entfernungen steuern können. Der Injektor verfügt über ein externes DC-Netzteil und leistungsstarke Schraubklemmenanschlüsse. Darüber hinaus sind sie ideal für kundenspezifische Pixel-LED-Installationen und ihr skalierbares Design ist perfekt für grosse Projekte. Je nach Layout können Sie zwischen den Optionen 5 V oder 12-24 V wählen. Schliessen Sie einfach eine externe Stromquelle an, und schon können Sie loslegen!
Jeder PLink-Anschluss kann bis zu 340 einzelne RGB-Pixel ansteuern (2 DMX-Universen).
Der PLink ist für die Verwendung mit dem Pixelator-System konzipiert Externe DC-Stromversorgung Datenverlängerung bis zu 300 Meter über Cat5/Cat5e/Cat6-Kabel Kleines, leichtes und einfach zu versteckendes Design Skalierbares Design für grosse Projekte Ideal für kundenspezifische Pixel-LED-Installationen Leistungsstarke Schraubanschlüsse Einfache Verdrahtung mit Cat5/Cat5e/Cat6-RJ45 Anschlüssen
Enttec PLink Injector (12V-24V)
Der PLink Injector wurde als Teil einer ENTTEC Pixelator-Serie entwickelt, damit Sie schnell, einfach und kostengünstig LED-Pixelstreifen oder Pixelpunkte über grosse Entfernungen steuern können. Der Injektor verfügt über ein externes DC-Netzteil und leistungsstarke Schraubklemmenanschlüsse. Darüber hinaus sind sie ideal für kundenspezifische Pixel-LED-Installationen und ihr skalierbares Design ist perfekt für grosse Projekte. Je nach Layout können Sie zwischen den Optionen 5 V oder 12-24 V wählen. Schliessen Sie einfach eine externe Stromquelle an, und schon können Sie loslegen!
Jeder PLink-Anschluss kann bis zu 340 einzelne RGB-Pixel ansteuern (2 DMX-Universen).
Der PLink ist für die Verwendung mit dem Pixelator-System konzipiert Externe DC-Stromversorgung Datenverlängerung bis zu 300 Meter über Cat5/Cat5e/Cat6-Kabel Kleines, leichtes und einfach zu versteckendes Design Skalierbares Design für grosse Projekte Ideal für kundenspezifische Pixel-LED-Installationen Leistungsstarke Schraubanschlüsse Einfache Verdrahtung mit Cat5/Cat5e/Cat6-RJ45 Anschlüssen

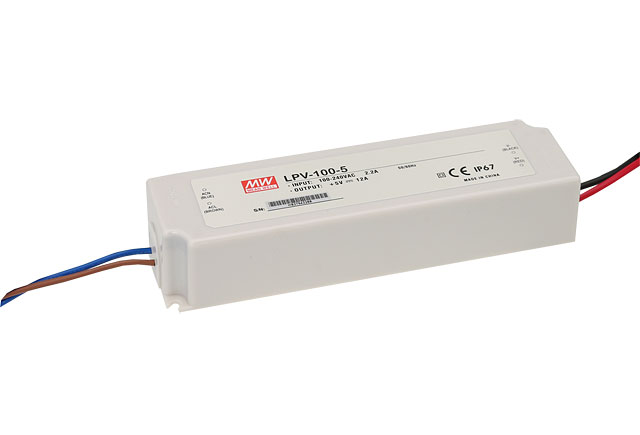

LED-Netzteil 60 W / 5 V
Betriebsmodus: Constant Voltage (CV)
Ausgangsstrom: 12 A
Ausgangsspannung: 5 VDC
Ausgangsleistung: 60 W
Eingangsspannung: 90 VAC bis 264 VAC
Länge: 190 mm
Breite: 52 mm
Höhe: 37 mm
Gewicht: 630 g
LED-Netzteil 100 W / 12 V
Betriebsmodus: Constant Voltage (CV)
Ausgangsstrom: 8.5 A
Ausgangsspannung: 12 VDC
Ausgangsleistung: 100 W
Eingangsspannung: 90 VAC bis 264 VAC
Länge: 190 mm
Breite: 52 mm
Höhe: 37 mm
Gewicht: 630 g
Enttec 8PL Pixel Tape, 60 LED/m RGB 12 V. PCB weiss - Individuell ansteuerbare LED *Auslaufartikel*
Die LEDs des 8PX60-12-W2 Single-LED-Pixelstreifens verfügen über ein klassisches weisses PCB für maximale Reflexion und einen eigenen integrierten IC, der eine grösere physikalische Flexibilität und individuelle Steuerung jeder LED ermöglicht. Dies macht ihn ideal für professionelle Architektur- und Unterhaltungszwecke, bei denen die Darstellung von grossformatigen, glatten und präzisen animierten Grafiken mit weichen Pastelltönen oder lebendigen, gesättigten Farben von entscheidender Bedeutung ist. Darüber hinaus führen unsere Streifen der Serie 12V 8PX60-12 eine Datenredundanz pro LED in die Produktlinie von ENTTEC ein. Wenn eine LED beschädigt oder physisch aus dem Streifen entfernt wird, funktioniert der Streifen weiterhin, ohne dass Ihre LED-Zuordnung beeinträchtigt wird. Sie können 7 Meter von einer einzigen 12-V-Stromquelle aus steuern oder bis zu 17 Meter mit einer Stromversorgung an jedem Ende.
Die Fertigungsqualität und die Liebe zum Detail sind bei ENTTEC nach wie vor von grösster Bedeutung. Es werden dickere Substrate verwendet, um eine längere Lebensdauer, eine bessere Wärmeableitung und einen besseren Stromfluss als bei anderen auf dem Markt erhältlichen LED-Streifen zu gewährleisten.RGB, 3 in 1 Vollfarb-LED-Pixelstreifen. Hochwertige flexible weisse 3oz Kupferplatine. Individuell adressierbare LED-Pixel, geeignet
für Bühnen-, Unterhaltungs- und Architekturanwendungen. 12V DC Eingangsspannung. 60 Pixel/Meter. Back-up Datenleitung BI/BO (In/Out). GS8208B IC-Chips. 16,7 Millionen mögliche Farbtöne. 120° Abstrahlung. 3M doppelseitiges Klebeband auf der Rückseite. Eingebaute Schaltung zur Umformung des Datensignals. Hohe LED-Dichte. Kann an jeder Kupferlasche abgeschnitten oder verbunden werden. IP40 Nur für Innenräume geeignet. Entwickelt für die Verwendung mit ENTTEC-Pixelprodukten. Maximal 7,8 Watt/Meter

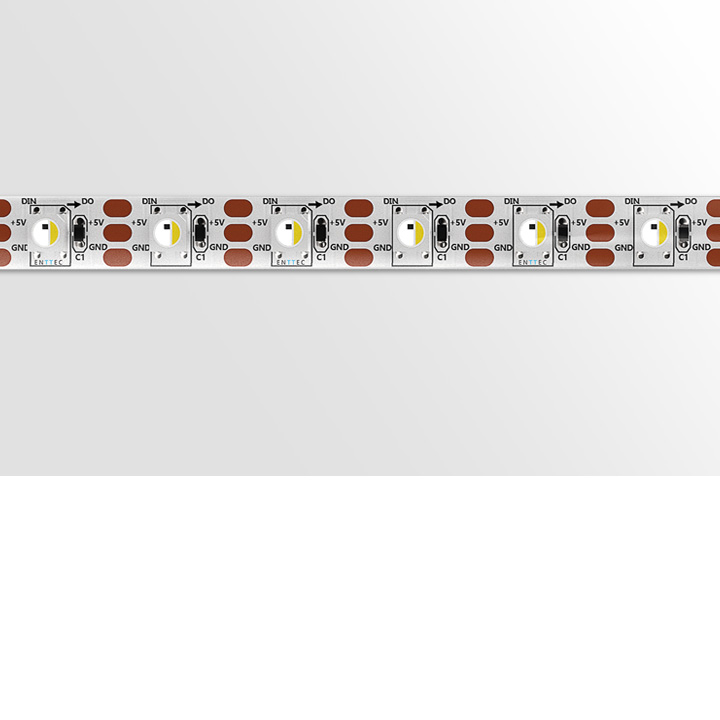

Enttec 8PL Pixel Tape, 60 Pixel/m RGBW (NW), 5 V **Auslaufartikel**
