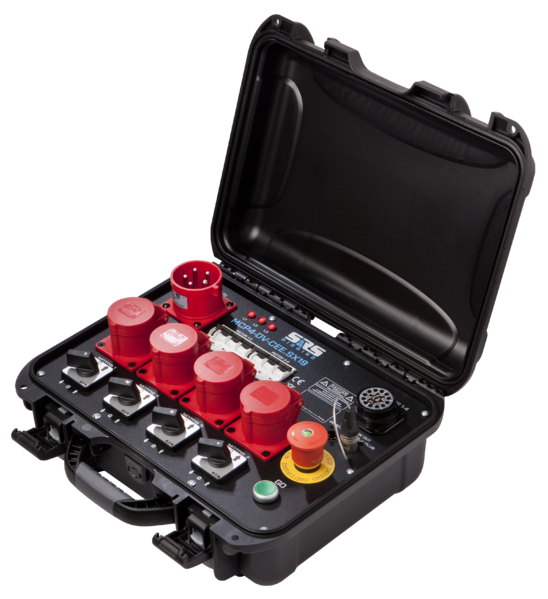

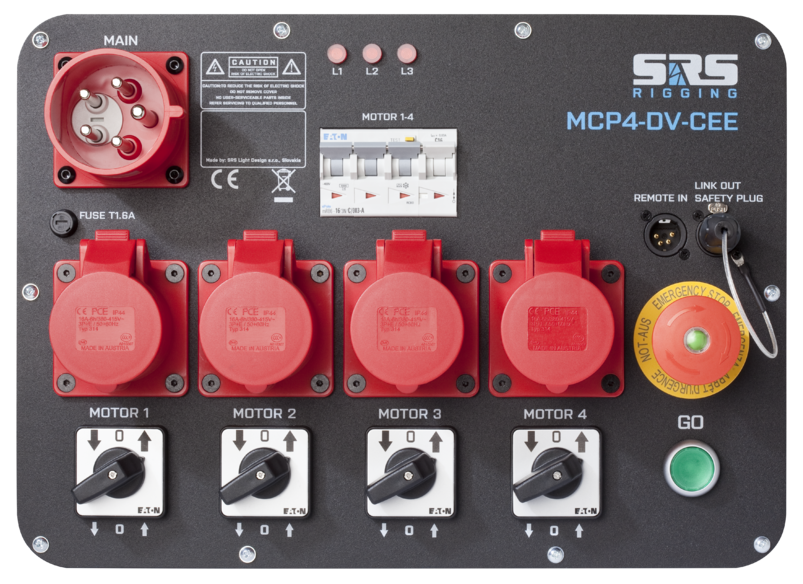

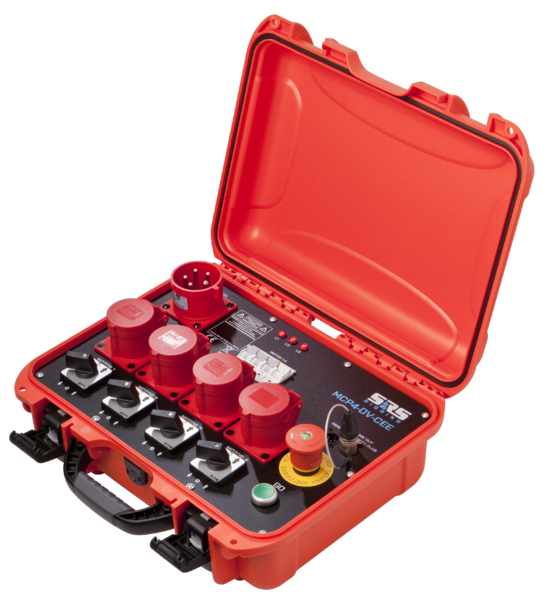

SRS MCP4-DV-CEE.H16 4-Kanal Koffer Motoren-Controller Direktsteuerung - CEE16/Harting HAN16

Steuert bis zu 8 Kettenzüge mit DirektsteuerungManuelles Phasenfolge Prüfen (MPA) über den StromeingangBGV D8, BGV D8+Anschluss: CEE32/5Motorenanschluss: CEE16/4p und/oder Multi-Pol Socapex19 oder Harting16 Verbindungsstecker Ausgangsschutz 2xRCBO C16/30mA Gehäuse: Kunststoffkoffer Grösse: 406 x 503 x 193 mm Gewicht: 11 - 12 kg Description MCP8-DV wurde entwickelt, um alle Anforderungen von Kundinnen und Kunden zu erfüllen, die nach einer kostengünstigen Alternative zur Motorsteuerung mit Premium-Qualität suchen. MCP8-DV ist mit hochwertigen Komponenten von Schneider Electric / Eaton ausgestattet und in einem robusten Kunststoffgehäuse untergebracht. Der Hauptvorteil ist die Link-Funktion für die Tasten GO und E-STOP mehrerer verbundener Geräte. Kompatibel mit: – CM Lodestar – Trabes – Prolyft – Verlinde / Stagemaker

Stecker-Belegung (siehe unten)Steuert 4 Kettenzüge direkt über die Fernbedienung Steuert bis zu 384 Kettenzüge via AHD-Link Kettentypen: BGV D8, BGV D8+ Not-Halt-Schaltung gemäss IEC60204, SIL3 Stromausgang für WMC-Serie über PowerCon-Anschluss 1.5 m Netzkabel 5G6mm² mit CEE32A/5p Stecker Ausgänge geschützt durch RCD 30 mA und C10A/C16A Leitungsschutzschalter APA – Automatische Phasenfolgeprüfung und -ausrichtung AVM – Automatische Spannungsprüfung und Schutz der Kettenzüge GCT – Gruppenschaltung über CMG-Fernbedienung RRST – Fern-Reset-Funktion Kompatibel mit: Chainmaster, Movecat, Liftket, Tourrig CM Lodestar GIS LITEC, EXE Trabes Prolyft Verlinde, Stagemaker Alle dreiphasigen Kettenzüge auf dem Markt Der AHD-DV Advanced Digital Hoist Controller wurde entwickelt, um bis zu 24 elektrisch kompatible Kettenzüge einzeln oder gleichzeitig zu steuern – über die CMCseries Digital-Fernbedienung mit Kabel. Das Gerät enthält ein APA-Modul (Automatic Phase Align), das sicherstellt, dass alle Kettenzüge unabhängig von der Phasenlage in dieselbe Richtung laufen. Bei unterbrochener Leitung stoppt das System automatisch zur sicheren Anwendung. Das AVM-Modul (Automatic Voltage Metering) überprüft die Hauptspannung (400 V AC ±20 %, Sternschaltung) und schützt die Kettenzüge bei Spannungsproblemen. Das Gerät geht nicht in den sicheren Modus, wenn: – eine Phase fehlt – Unterspannung vorliegt – Überspannung vorliegt Alle elektrischen Komponenten tragen eine CE-Kennzeichnung und entsprechen den europäischen Richtlinien. Das Gerät ist in einem robusten, pulverbeschichteten 19″-Stahlrackgehäuse untergebracht und wird mit Konformitätsbescheinigung geliefert. Ein zusätzlicher Schlüsselschalter ermöglicht die Gruppen-Stopp-Funktion. Wenn aktiviert, löst ein Leitungsschutzfehler bei einem Kettenzug einen E-STOP für alle angeschlossenen Kettenzüge aus. Optional mit Fernbedienung: CMC-DIGI-AHD Controller – kabelgebunden WMC-DIGITAL Controller – drahtlos Steckerbelegung PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE

Stecker-Belegung (siehe unten) Steuert bis zu 8Kettenzüge mit Direktsteuerung Automatische Spannungsprüfung und Kettenzugschutz 123/132-Phasenanpassungsanzeige Kettenzugtypen: BGV D8, BGV D8+ Verknüpfung der GO-/STOP-Tasten möglich NOT-AUS (Emergency STOP) Ausgang: CEE16/4p Grösse: 9U, 6U, 3U (MCBC12, 8, 4 in Reihe) Die Motorsteuerung MCBC-DV wurde entwickelt, um alle Anforderungen von Kundinnen und Kunden zu erfüllen, die eine kostengünstige Alternative zu Motorsteuerungen mit Premium-Qualität und Grundfunktionen suchen. Die MCBC-DV ist mit hochwertigen Komponenten von Schneider Electric bzw. Eaton ausgestattet und in einem robusten Metallgehäuse untergebracht. Ein zentrales Merkmal der MCBC-DV-Einheit ist die Verbindungsoption für die GO- und E-STOP-Tasten. Zusätzlich verfügt die Steuerung über Schalter zur Auswahl der Fahrtrichtung, ein Manuelles Phasenfolge-Prüfmodul (MPA = Manual Phase Align) am Stromeingang sowie ein Automatisches Spannungsprüfmodul (AVM = Automatic Voltage Metering) mit Anzeige der 123/132-Phasenanpassung. Kompatibel mit: CM Lodestar Trabes Prolyft Verlinde / Stagemaker PIN Socapex standard(19-pin SOCAPEX) PRG(16-pin Harting) Socapex UK(19-pin SOCAPEX) RICO BRIEQ AED RENT(16-pin Harting) PROLYFT / AETOS(16-pin Harting) Showtec(16-pin Harting) 1L1 Motor 1L1 Motor 1L3 Motor 3L1 Motor 1L1 Motor 1L1 Motor 1 2L2 Motor 1L2 Motor 1L2 Motor 3L2 Motor 1L2 Motor1L2 Motor 1 3L3 Motor 1L3 Motor 1L1 Motor 3L3 Motor 1L3 Motor 1L3 Motor 1 4L1 Motor 2L1 Motor 2L3 Motor 4L1 Motor 2PE Motor 1Nicht Belegt 5L2 Motor 2L2 Motor 2L2 Motor 4L2 Motor 2L1 Motor 2L1 Motor 2 6L3 Motor 2L3 Motor 2L1 Motor 4L3 Motor 2L2 Motor 2L2 Motor 2 7L1 Motor 3Nicht BelegtL3 Motor 1L1 Motor 3L3 Motor 2L3 Motor 2 8L2 Motor 3Nicht BelegtL2 Motor 1L2 Motor 3PE Motor 2Nicht Belegt 9L3 Motor 3L1 Motor 3L1 Motor 1L3 Motor 3L1 Motor3L1 Motor 3 10L1 Motor 4L2 Motor 3L3 Motor 2L1 Motor 4L2 Motor 3L2 Motor 3 11L2 Motor 4L3 Motor 3L2 Motor 2L2 Motor 4L3 Motor3L3 Motor 3 12L3 Motor 4L1 Motor 4L1 Motor 2L3 Motor 4PE Motor 3Nicht Belegt 13PEL2 Motor 4PENicht BelegtL1 Motor 4L1 Motor 4 14PEL3 Motor 4PENicht BelegtL2 Motor 4L2 Motor 4 15PENicht BelegtPENicht BelegtL3 Motor 4L3 Motor 4 16PENicht BelegtPENicht BelegtPE Motor 4Nicht Belegt 17PEPE 18PEPE 19PEPE ChassisPEPENicht BelegtPE
