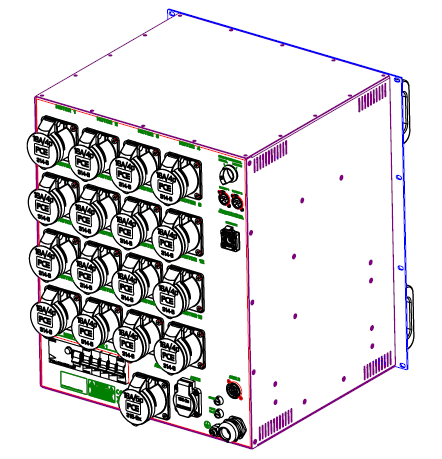

SRS AHD16-DV-CEE Gen2, 16-Kanal Controller Direktsteuerung 12HE - CEE16
für Kettenzüge D8/D8+, R80-8C16, OUT: 16xCEE16/4, Aux: TOP+T23+CEE32/5
CHF 9’612.15
inkl. MwSt.
Stecker-Belegung (siehe unten)
Generation 2:
- 10-Pin Stecker mit eingebautem Sicherheitskreis
- Reverse Knopf, der alle angewählten Kettenzüge in die gegenseitige Richtung fahren lässt
- Optionale Überbrückung eines klemmenden Relais
- Anschlussstecker (hinten) zur Verwendung mit SAFE BOX
- Volle Kompatibilität mit Gen 1 Systemen
Spezifikationen:
- Steuert bis zu 384 Kettenzüge via AHD-Link
- Kettentypen: BGV D8, BGV D8+
- Not-Halt-Schaltung gemäss IEC60204, SIL3
- Stromausgang für WMC-Serie über PowerCon-Anschluss
- 1.5 m Netzkabel 5G6mm² mit CEE32A/5p Stecker
- Ausgänge geschützt durch RCD 30 mA und C10A/C16A Leitungsschutzschalter
- REVERSE Knopf
APA – Automatische Phasenfolgeprüfung und -ausrichtung
AVM – Automatische Spannungsprüfung und Schutz der Kettenzüge
GCT – Gruppenschaltung über CMG-Fernbedienung
RRST – Fern-Reset-Funktion
Kompatibel mit:
- Chainmaster, Movecat, Liftket, Tourrig
- CM Lodestar
- GIS
- LITEC, EXE
- Trabes
- Prolyft
- Verlinde, Stagemaker
- Alle dreiphasigen Kettenzüge auf dem Markt
Der AHD-DV Advanced Digital Hoist Controller wurde entwickelt, um bis zu 24 elektrisch kompatible Kettenzüge einzeln oder gleichzeitig zu steuern – über die CMCseries Digital-Fernbedienung mit Kabel.
Das Gerät enthält ein APA-Modul (Automatic Phase Align), das sicherstellt, dass alle Kettenzüge unabhängig von der Phasenlage in dieselbe Richtung laufen. Bei unterbrochener Leitung stoppt das System automatisch zur sicheren Anwendung.
Das AVM-Modul (Automatic Voltage Metering) überprüft die Hauptspannung (400 V AC ±20 %, Sternschaltung) und schützt die Kettenzüge bei Spannungsproblemen.
Das Gerät geht nicht in den sicheren Modus, wenn:
– eine Phase fehlt
– Unterspannung vorliegt
– Überspannung vorliegt
Alle elektrischen Komponenten tragen eine CE-Kennzeichnung und entsprechen den europäischen Richtlinien. Das Gerät ist in einem robusten, pulverbeschichteten 19″-Stahlrackgehäuse untergebracht und wird mit Konformitätsbescheinigung geliefert.
Ein zusätzlicher Schlüsselschalter ermöglicht die Gruppen-Stopp-Funktion. Wenn aktiviert, löst ein Leitungsschutzfehler bei einem Kettenzug einen E-STOP für alle angeschlossenen Kettenzüge aus.
Optional mit Fernbedienung:
CMC-DIGI-AHD Controller – kabelgebunden
WMC-DIGITAL Controller – drahtlos
Steckerbelegung
| PIN | Socapex standard (19-pin SOCAPEX) |
PRG (16-pin Harting) |
Socapex UK (19-pin SOCAPEX) |
RICO BRIEQ AED RENT (16-pin Harting) |
PROLYFT / AETOS (16-pin Harting) |
Showtec (16-pin Harting) |
|---|---|---|---|---|---|---|
| 1 | L1 Motor 1 | L1 Motor 1 | L3 Motor 3 | L1 Motor 1 | L1 Motor 1 | L1 Motor 1 |
| 2 | L2 Motor 1 | L2 Motor 1 | L2 Motor 3 | L2 Motor 1 | L2 Motor1 | L2 Motor 1 |
| 3 | L3 Motor 1 | L3 Motor 1 | L1 Motor 3 | L3 Motor 1 | L3 Motor 1 | L3 Motor 1 |
| 4 | L1 Motor 2 | L1 Motor 2 | L3 Motor 4 | L1 Motor 2 | PE Motor 1 | Nicht Belegt |
| 5 | L2 Motor 2 | L2 Motor 2 | L2 Motor 4 | L2 Motor 2 | L1 Motor 2 | L1 Motor 2 |
| 6 | L3 Motor 2 | L3 Motor 2 | L1 Motor 4 | L3 Motor 2 | L2 Motor 2 | L2 Motor 2 |
| 7 | L1 Motor 3 | Nicht Belegt | L3 Motor 1 | L1 Motor 3 | L3 Motor 2 | L3 Motor 2 |
| 8 | L2 Motor 3 | Nicht Belegt | L2 Motor 1 | L2 Motor 3 | PE Motor 2 | Nicht Belegt |
| 9 | L3 Motor 3 | L1 Motor 3 | L1 Motor 1 | L3 Motor 3 | L1 Motor3 | L1 Motor 3 |
| 10 | L1 Motor 4 | L2 Motor 3 | L3 Motor 2 | L1 Motor 4 | L2 Motor 3 | L2 Motor 3 |
| 11 | L2 Motor 4 | L3 Motor 3 | L2 Motor 2 | L2 Motor 4 | L3 Motor3 | L3 Motor 3 |
| 12 | L3 Motor 4 | L1 Motor 4 | L1 Motor 2 | L3 Motor 4 | PE Motor 3 | Nicht Belegt |
| 13 | PE | L2 Motor 4 | PE | Nicht Belegt | L1 Motor 4 | L1 Motor 4 |
| 14 | PE | L3 Motor 4 | PE | Nicht Belegt | L2 Motor 4 | L2 Motor 4 |
| 15 | PE | Nicht Belegt | PE | Nicht Belegt | L3 Motor 4 | L3 Motor 4 |
| 16 | PE | Nicht Belegt | PE | Nicht Belegt | PE Motor 4 | Nicht Belegt |
| 17 | PE | PE | ||||
| 18 | PE | PE | ||||
| 19 | PE | PE | ||||
| Chassis | PE | PE | Nicht Belegt | PE |
