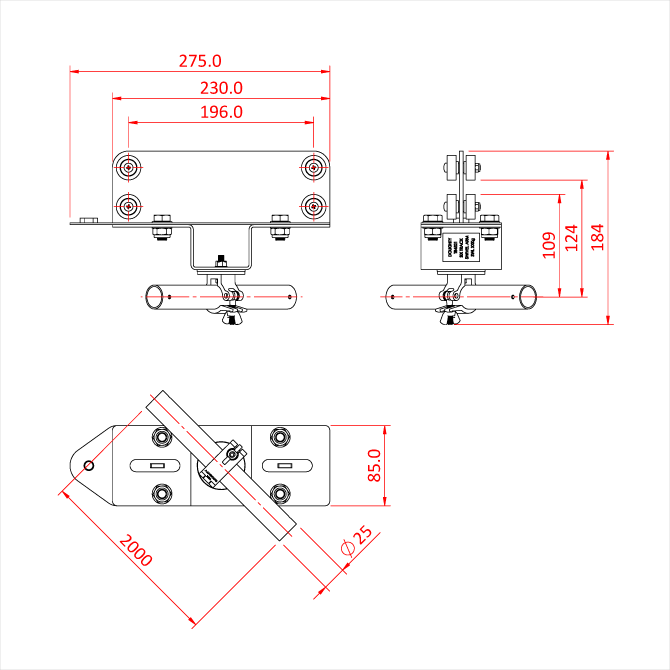

Doughty Engineering Sixtrack Swivel Arm mit 25 X 2.0M Rohr

Eine Halterung aus unlegiertem Stahl, die speziell für die Aufhängung von Überlappungsschienen an einem Standardrohr mit 48,3 mm Durchmesser entwickelt wurde.Jede Clamp ist mit einer Schutzplatte ausgestattet, um Schäden am oberen Rohr der Schiene zu verhindern.

Das Sechs-Schienen-Befestigungsset besteht aus: 100 x M5 x 16 Schrauben, 100 x M5 Unterlegscheiben und 100 x M5 Muttern.

Eine gewichtete Handseilrolle aus Stahl mit einer Nylonscheibe, die zur Aufrechterhaltung der Spannung an manuellen Zugseilen entwickelt wurde.

Eine Adapterplatte aus Stahl wird verwendet, um einen Abschnitt der Six Track-Schiene, der vor Ort auf Mass geschnitten wurde, zu beenden. Durch die Verwendung dieser Platte können Sie die Installationszeiten erheblich reduzieren, da keine speziellen „Einmalteile“ verwendet werden müssen. Sie wurde so konzipiert, dass sie sowohl in der Mitte der Schiene als auch an den Enden verwendet werden kann.

Eine Halterung aus Baustahl zur Aufhängung von Six Track an der oberen Schiene mit M12-Gewindestiften.Die maximale Spannweite zwischen den Stützen mit einem offenen Vorhang beträgt 2,25 m.Die maximale Spannweite zwischen den Endstützen mit einem gebündelten Vorhang beträgt 1,60 m.Wir empfehlen Befestigungen alle 1,5 m, wenn möglich.

Die Last des Vorhangs wird von einer Nylon-Kugellaufschiene getragen.Wir empfehlen, die Läufer mit einem maximalen Abstand von 300 mm zu verwenden und die gebündelte Länge jedes Läufers beträgt 45 mm.

Anschraubbare Endplatte Eine Endplatte aus Baustahl zum Anschrauben wird verwendet, um ein auf der Baustelle zugeschnittenes Stück eines Six-Track-Profils abzuschliessen. Durch die Verwendung dieser Platte lassen sich die Montagezeiten erheblich verkürzen, da keine speziellen Einzelanfertigungen nötig sind.

Eine doppelte Führungsrolle aus Stahl ist in einem Abstand von 2,5 m auf geraden Abschnitten angebracht und wird wie alle Sixtrack-Komponenten direkt an den vorhandenen Bohrungen am Ende eines Six Track-Abschnitts verschraubt.

Ein Endanschlag aus Baustahl, der einfach über die beiden unteren Schienen geklemmt wird, um einen Anschlag für die Läufer zu bieten.

Eine Handseilrolle aus Stahl mit einer Nylonscheibe, die zur Aufrechterhaltung der Spannung an manuellen Zugseilen entwickelt wurde.

Diese Seilhaltung dient der Abstützung von durchhängenden Zugleinen oder Leinen, die über eine grosse Entfernungen gespannt sind.Wir empfehlen immer die Verwendung von vorgestreckter Polyester-Schnur, um ein Durchhängen der Leinen zu minimieren.

Ein Nylon-Master-Runner wird verwendet, um die Zugleine am Vorhangende zu befestigen. Die Rollen sind kugelgelagert, um Laufruhe und Langlebigkeit zu gewährleisten.

Ein schwarzer Nylon-Doppelhaken zum Befestigen von Vorhängen an Sixtrack-Schienen.

Optionale FernbedienungEine optionale Fernbedienungseinheit für den T63845 Elektromotor mit variabler Geschwindigkeit und Einphasenantrieb.

Eine Halterung aus Baustahl, die eine Vorhang-Überlappung mit dem Six-Track-System ermöglicht.Es werden zwei Überlappungswinkel benötigt und die empfohlene Länge der Überlappung beträgt 1 m.

Parallele HalterungEine Halterung aus Weichstahl, entwickelt zur parallelen Befestigung von zwei geraden Six Track-Schienenabschnitten im Abstand von 150 mm, um ein Doppelschienen-System zu erstellen.

Gleiter ohne RolleEin Gleiter aus Nylon ohne Rolle, der zum Tragen des Vorhanggewichts verwendet wird. Wir empfehlen einen maximalen Abstand von 300 mm zwischen den Gleitern.Die zusammengeschobene Länge jedes Gleiters beträgt 45 mm.

Six-Track-WeicheEin Weichensystem aus Stahl, das es ermöglicht, ein Molton- oder Vorhangsystem von einer Schiene auf eine parallel verlaufende Schiene zu bewegen, ohne den Stoff abzunehmen.Besonders nützlich, wenn ein Stauraum für Vorhänge benötigt wird oder mehrere Stoffe auf einem Schienenabschnitt eingesetzt werden sollen. Die Bedienung erfolgt über ein Seil vom Boden aus, und das System kann bei Bedarf einfach in bestehende Six-Track-Systeme nachgerüstet werden. Es ist ausschliesslich für Walkalong-Systeme geeignet und in schwarz pulverbeschichteter Ausführung erhältlich.

Eine Rücklaufrolle aus Stahl dient dazu, eine Zugleine am Ende einer Schienenstrecke zurückzuführen. Sie kann entweder links oder rechts montiert werden und wird wie alle Sixtrack-Komponenten direkt an den vorhandenen Bohrungen am Ende eines Sixtrack-Abschnitts verschraubt.

Eine Halterung aus Baustahl zur Aufhängung von Sixtrack an der oberen Schiene mit M12-Gewindestiften.Die maximale Spannweite zwischen den Stützen mit einem offenen Vorhang beträgt 2,25 m.Die maximale Spannweite zwischen den Endstützen mit einem gebündelten Vorhang beträgt 1,60 m.Wir empfehlen Befestigungen alle 1,5 m, wenn möglich.

Eine einfache Führungsrolle aus Stahl verhindert, dass die Zugseile durchhängen und scheuern. Diese können bei Bedarf an gekrümmten Abschnitten angebracht werden. Wie alle Sixtrack-Komponenten wird auch diese Rolle direkt an den vorhandenen Bohrungen am Ende eines Six Track-Abschnitts verschraubt.

Eine Zugseil Bodenrolle aus Stahl mit einer Nylonrolle, die für eine konstante Spannung an manuellen Zugseilen ausgelegt ist.

Eine Halterung aus Baustahl mit U-Bolzen und Kragen, die für die obere Schiene unserer Six Track konzipiert ist.

Das Sixtrack-Elektroantriebssystem besteht aus einem einphasigen, schienenmontierten Motor und einer wandmontierten Steuerung mit variabler Drehzahlregelung. Die Steuerung verfügt über einen Not-Aus-Schalter und wird mit zwei Endschaltern für die Schienenmontage geliefert.
