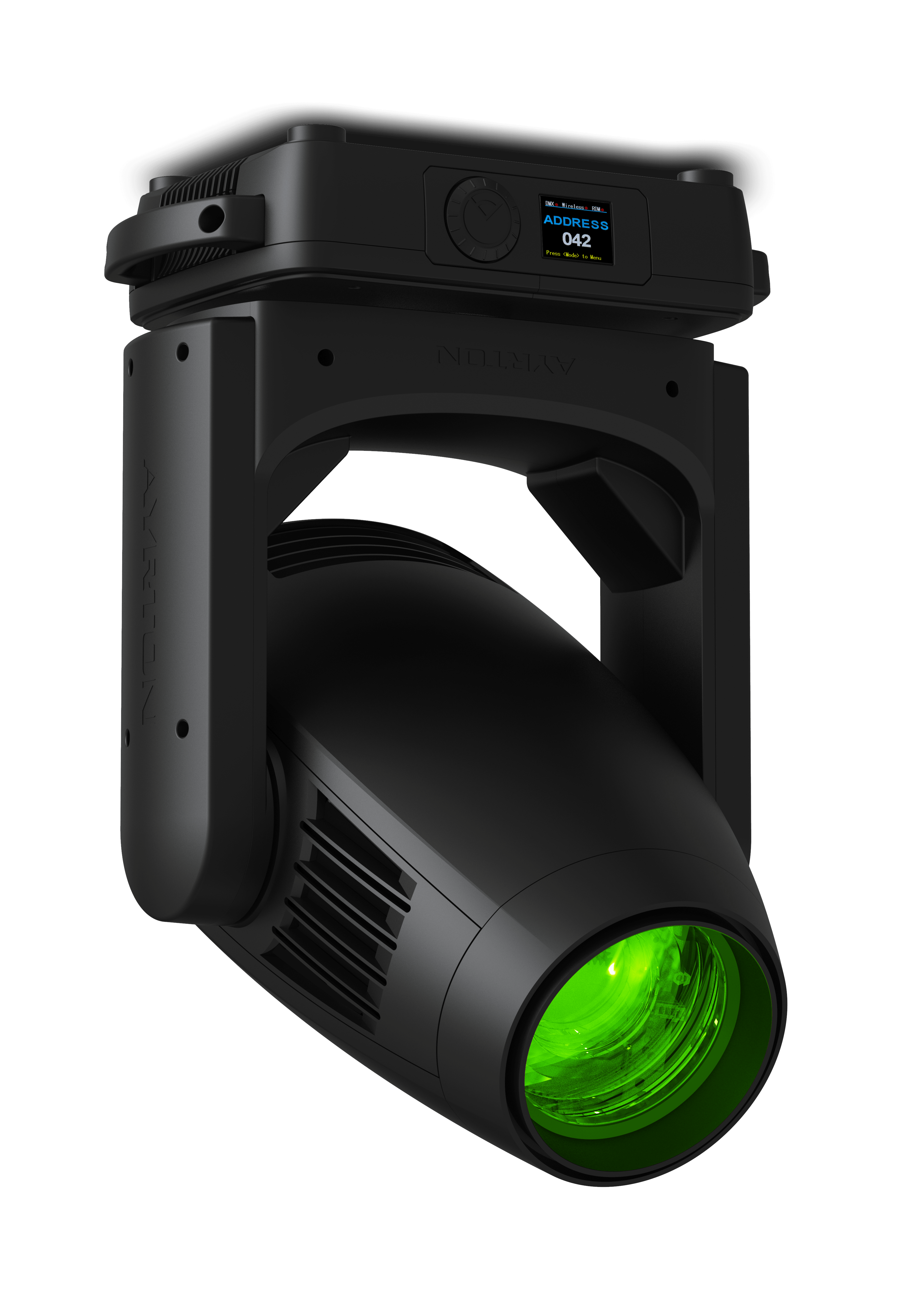

Ayrton Diablo-S

OPTIK Hochauflösendes optisches System mit 13-Element-13:1-Zoom Zoom: 4° bis 52° Schneller motorisierter Linearzoom Gehärtete, antireflektierend beschichtete Linsen 160-mm-Frontlinse für mehr Leistung LICHTQUELLE 35.000 Lumen 6500 K Weisslicht LED Engine Gesamt-Leuchtenleistung: bis zu 27.000 Lumen Ausgabe der Farbtemperatur: 6500 K CRI: 70 bis 86 Nennlebensdauer (L70): bis zu 40.000 Stunden Flimmerfreier Betrieb, geeignet für TV-Anwendungen und Video BEWEGUNG Äusserst genaue Positionierung Bewegung mit 8- oder 16-Bit-Auflösung Hochauflösende Schrittmotoren, die über Mikroprozessoren betrieben werden, um extreme Genauigkeit und reibungslose Bewegung zu gewährleisten Automatische Neupositionierung durch Schwenken und NeigenBewegungsbereich: unendlich FARBEN Ausgeklügeltes Farbmischsystem mit CMY-Farbmischung Variable CTO-Farbtemperatur-Korrektur Variabler Kanal für tief Rot Festes Farbrad mit sieben zusätzlichen Farben GOBOS indexierbares rotierendes Goborad mit 7 hochpräzisen Glasgobos, plus offene Position Rotierendes Gobo mit einstellbarer Geschwindigkeit in beide Richtungen festes Goborad mit 8 hochpräzisen Glasgobos; plus offene Position Gobo-Durchmesser: 25.2,0 mm / Bilddurchmesser: 20,0 mm / Gobo-Dicke: 1,1 mm FRAMING 4 einzeln positionierbare Blendenschieber auf einer 100%igen Fläche in alle Positionen Drehung des Moduls: +/- 90° IRIS Schnelle Irisblende mit einstellbaren dynamischen Effekten Blendenbereich 15% bis 100% offen FROST 2 Frostfilter: Light und Heavy Frost EFFEKTE Fokussierbares Grafik-Animations-Effekt-Rad mit kontinuierlicher Drehung in beide Richtungen 2 kombinierbare drehbare und indexierbare Prismen: ein kreisförmiges 5-Facetten-Prisma, ein lineares 4-Facetten-Prisma DIMMER/STROBOSKOP Elektronischer Dimmer, der eine perfekte Dimmung von 0 bis 100 % ohne Farbveränderung ermöglicht Strobe-Effekt, mit Geschwindigkeitseinstellung von 1 bis 25 Blitzen pro Sekunde SOFTWARE-FUNKTIONEN Lokale DMX-Adressierung des Scheinwerfers und optionaler Parameter über das integrierte LCD-Bedienfeld Remote-DMX-Adressierung des Scheinwerfers und optionaler Parameter über einen Standard-RDM-DMX-Controller Informationsmenü mit Stundenzähler und Temperatur, Software-Version HARDWARE-MERKMALE Grafische LCD-Anzeige für Adressierung und spezielle Funktionseinstellungen, mit Flip-Funktion 5 Menütasten zum Einstellen der Funktionen Schutz vor Überhitzung Integrierter drahtloser CRMX TiMo™ RDM-Empfänger von LumenRadio™ IP65 5-polige XLR-Stecker und -Buchsen für DMX-Verbindung IP65 RJ45 IN / OUT-Anschlüsse (RJ45 IN / OUT) für ArtNet™ Anschluss IP65 PowerCON TRUE1-Stecker für den Stromanschluss STEUERUNG DMX 512-Protokoll, über DMX-Kabel oder ein drahtloses System DMX-RDM-kompatibel Stand-alone-Modus und Master/Slave-Modi ArtNet™ & sACN-Protokoll über Ethernet-Kabel Lokales Bedienfeld, mit IP65-LCD-Anzeige Auswahl von 3 DMX-Modi (von 40 bis 63 DMX-Kanälen) STROMVERSORGUNG Elektronische Versorgung mit aktiver PFC 100 bis 240 Volt - 50/60Hz Leistung: maximal 750 W KÜHLSYSTEM Fortschrittliches Flüssigkeitskühlsystem IP68 selbstregulierende Lüfter mit variabler Drehzahl für leisen Betrieb (Auto-Modus) Wählbare Lüfter-Benutzermodi mit einem neuen Silent Mode Schutz gegen Temperaturüberschreitungen GEHÄUSE Moving-Head-Gehäuse aus Aluminium und Stahl Sockel aus druckgegossener Verbundlegierung Kühlkörper aus Aluminium und Kupfer Geformte Abdeckungen aus selbstlöschendem, feuerhemmendem ABS PC (Klasse V0) Vier seitliche Griffe für den Transport Vier Schwerlastfüße für bessere Stabilität Schutzart IP65 Aussenlackierung: schwarz (Carbon) INSTALLATION Befestigungsystem: zwei Omega 1/4-Drehung Brackets zur Verwendung mit Standard-Clamps Montagepunkte: acht 1/4 Drehverschlüsse, die die Installation von Omega-Halterungen am Scheinwerfer ermöglichen Befestigungspunkt für Sicherungsseil BETRIEBSPARAMETER Betriebspositionen: alle (Gerät auf dem Boden oder an einem Träger befestigt) Maximal zulässige Umgebungstemperatur (Ta max): 45° C Minimal zulässige Umgebungstemperatur (Ta min): -20° C Minimaler Nutzungsabstand: 2,0 m MASSE / GEWICHT 360 x 667 x 320 mm (L x H x T) Flight-Case-Foam: 485 x 565 x 560 mm (L x H x T) Gewicht 30.8kg

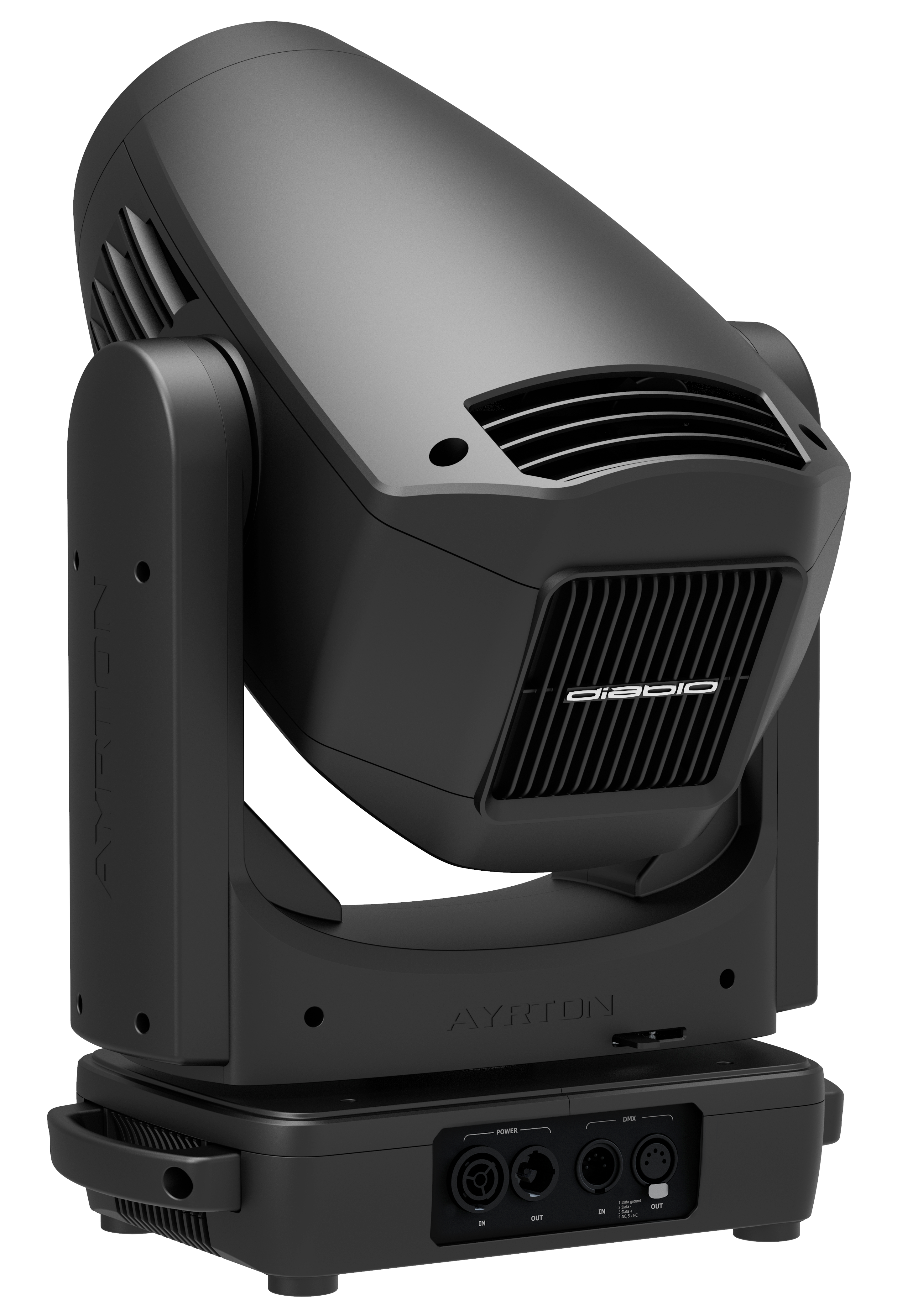

Mit dem Diablo präsentiert Ayrton erneut das kleinste, leichteste und effizienteste Gerät seiner Klasse. Der Rekord-Output von 19.000 Lumen bei einem Gesamtgewicht von nur 21,8 kg meistert auch die anspruchsvollsten Aufgaben. Die Blendenschieber des rotierbaren 4-Wege-Framingsystems lassen sich über zwei Achsen akkurat positionieren und komplett schliessen. Das hoch entwickelte, optische System mit seiner 119mm Frontlinse ermöglicht einen 8:1 Zoom mit Abstrahlwinkeln von 6,7° - 53° und sorgt für einen gleichmässigen Beam ohne Hotspot. Der Diablo ist in zwei Varianten erhältlich: S und TC. Der Diablo-S ist für die Bühnenanwendung entwickelt und mit der auf 6.500K kalibrierten LED-Engine auf einen hohen Output getrimmt. Der Diablo-TC ist die richtige Wahl, wenn perfekte Farbwiedergabe gefordert ist. Die LED-Engine ist auf 5.700K kalibriert und bietet einen CRI > 90 und sehr hohe TM30-Werte. Dank des hoch entwickelten Kühlsystems mit Heatpipe ist der Diablo flüsterleise und eignet sich exzellent auch für Studio- und Theateranwendungen. Besondere Eigenschaften Output: 19.000 Lumen (S) | 14.000 Lumen (TC) CRI: >70 (S) | >90 (TC) Homogene Ausleuchtung ohne Hot Spot 8:1 Zoom mit 6,7° - 53° rotierbares 4-Wege Full Field Framing System CMY Farbmischsystem, Farbrad, variabler CTO rot. Goborad, Iris, Prisma, Animation-Wheel Hard-Edge-Frostfilter Flüsterleiser Betrieb Kleinstes und leichtestes Gerät seiner Klasse Elegantes Design Flickerfrei European Engineering OPTIK Motorisierter, schneller und linearer 8:1 Zoom mit 6,7°-53° Anti-Reflektierende 119mm Frontlinse Hoher optischer Wirkungsgrad LICHTQUELLE DIABLO-S: 26.500 lm Lichtleistung (Output: 19.000 lm) 8.000 K Weisslicht-LED-Engine (Output: 6.500 K) CRI >70 flickerfrei, insb. für HD TV DIABLO-TC: 20.500 lm Lichtleistung (Output: 14.000 lm) 7.000 K Weiisslicht-LED-Engine (Output: 5.700 K) CRI >90 flickerfrei, insb. für HD TV FARBEN CMY-Farbmischsystem Variabler CTO zur Anpassung der Farbtemperatur Farbrad mit sieben festen Farben GOBOS Indexierbares und rotierbares Goborad mit sieben HD-Glasgobos plus offen Durchmesser: Gobo 25mm, Image 20mm, Dicke 1,1mm BLENDENSCHIEBER Vier individuell positionierbare Blendenschieber Blendenschiebersystem um 45° rotierbar IRIS Schnelle Iris mit justierbaren, dynamischen Effekten Iris Range: 15% - 100% offen EFFEKTE Grafisches Animations-Effektrad mit Endlosrotation in beiden Richtungen Rotierbares und indexierbares 5-Facetten-Prisma Hard Edge Frostfilter DIMMER / STROBE Dimmer von 0-100% ohne Farbveränderung Stroboskopeffekt mit 1-25 Blitzen/Sek SOFTWARE EIGENSCHAFTEN Lokale DMX Adressierung Remote-Adressierung per Standard-RDM-DMX-Controller Informationsmenü inklusive Betriebsstundenzähler, Temperatur, Software-Version und weitere Übersichtliche Menüsteuerung HARDWARE EIGENSCHAFTEN 540° PAN, 280° TILT 8 oder 16 Bit Auflösung Hochauflösende Steppermotoren für weiche Bewegungen und akkurate Positionierung Automatische Repositionierung Automatisch geregelte Kühlung mit Überhitzungsschutz IP20 ANSTEUERUNG DMX-Anschluss über XLR 5pol. in/out RDM kompatibel Integrierter LumenRadio DMX-RDM Wireless Receiver Eingebautes, grafisches Display mit klickbarem Kontrollrad 3 DMX Modi (von 36 bis 56 DMX Kanälen) STROMVERSORGUNG Elektronisches Netzteil mit Leistungsfaktorkorrektur (PFC) Versorgungsspannung: 110 - 240 Volt / 50/60Hz Leistungsaufnahme: max. 550W Netzanschluss: PowerCON TRUE1 GEHÄUSEFARBE schwarz ABMESSUNGEN Gerät: 365x591x212 mm (LxHxB) Flightcase Foam:x430x660x280 mm (LxHxB) GEWICHT 21,8 kg (ohne Verpackung) ARTIKELNUMMER AY011340: DIABLO-S AUTOMATED PROFILE LUMINAIRE AY011350: DIABLO-TC AUTOMATED PROFILE LUMINAIRE LIEFERUMFANG 1,5m PowerCON TRUE1 Anschlusskabel, Ende offen 2x Omega Clamps Schaumeinsatz für Flightcase Bedienungsanleitung Technische Änderungen vorbehalten
