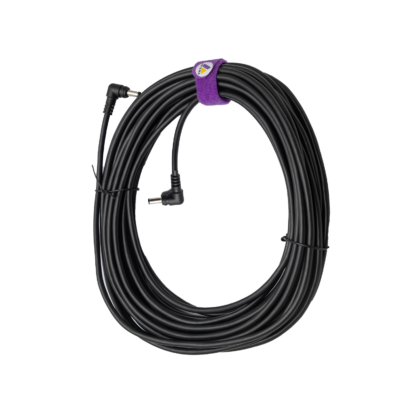

Astera Power/Data Kombikabel, 15 m, Set zu 8 Stk.
Anschlusskabel zu Powerbox. Rechtwinklige Stecker.
CHF 293.55
inkl. MwSt.
An Lager
Artikel-Nr.
PWB-CAB-15
Verbindet PixelBricks und andere Leuchten mit ihrer PowerBox und kann zum Durchschleifen verwendet werden.
Die bahnbrechende Technologie ermöglicht es, sowohl Strom als auch Daten über ein einziges Kabel zu leiten, um maximalen Komfort zu gewährleisten. Auch kompatibel mit Titan PowerBox, DataLink, ChargingBox und anderen Astera Geräten.
Kompatibilitätstabelle
|
Produkte |
Kompatibel |
Funktionen |
IP65 Anschluss |
|---|---|---|---|
|
Helios Tube |
JA |
Strom+Daten |
– |
|
Titan Tube |
JA |
Strom+Daten |
– |
|
Hyperion Tube |
JA |
Strom+Daten |
– |
|
AX1 PixelTube |
JA |
Strom |
– |
|
HydraPanel |
JA |
Strom+Daten |
IP65 |
|
PixelBrick |
JA |
Strom+Daten |
IP65 |
|
PowerBox 2x86W |
JA |
Strom+Daten |
IP65 |
|
Titan PowerBox |
JA |
Strom+Daten |
– |
|
DataLink |
JA |
Strom+Daten |
– |
|
PlutoFresnel |
JA |
Strom+Daten |
IP55 |
Ähnliche Artikel
Astera Power/Data Kombikabel, 1,5 m, Set zu 4 Stk.
Verbindet PixelBricks und andere Leuchten mit ihrer PowerBox und kann zum Durchschleifen verwendet werden. Die bahnbrechende Technologie ermöglicht es, sowohl Strom als auch Daten über ein einziges Kabel zu leiten, um maximalen Komfort zu gewährleisten. Auch kompatibel mit Titan PowerBox, DataLink, ChargingBox und anderen Astera Geräten.Kompatibilitätstabelle
Produkte
Kompatibel
Funktionen
IP65 Anschluss
Helios Tube
JA
Strom+Daten
–
Titan Tube
JA
Strom+Daten
–
Hyperion Tube
JA
Strom+Daten
–
AX1 PixelTube
JA
Strom
–
HydraPanel
JA
Strom+Daten
IP65
PixelBrick
JA
Strom+Daten
IP65
PowerBox 2x86W
JA
Strom+Daten
IP65
Titan PowerBox
JA
Strom+Daten
–
DataLink
JA
Strom+Daten
–
PlutoFresnel
JA
Strom+Daten
IP55
Zubehör
Astera PowerBox 2x 86W
Zum Aufladen oder Installieren von 8 PixelBricks oder HydraPanels. Ermöglicht auch die kabelgebundene Datenübertragung von DMX-, Artnet- und sACN-Quellen. Wird mit PowerCON TRUE1-Kabel und 8 kurzen DC-Ladekabeln geliefert. Längere Strom-/Datenkabel sind separat erhältlich. Auch kompatibel mit Titan, Helio und HyperionTubesAnschlüsseAuf der Oberseite der PowerBox befinden sich 5-polige XLR-Buchsen für DMX in+out sowie eine Ethernet-Buchse für Artnet und sACN. PowerCON TRUE1 in+out Buchsen befinden sich auf einer Seite. Die andere Seite enthält zwei DC-Buchsen, die ein Durchschleifen von 24 VDC-Lampen mit Strom+Daten ermöglichen. Aufladen im Case
PixelBrick verwendet die PowerBox 2x86W zum Aufladen von 8 Leuchten im Koffer. Bei längeren Installationen kann die PowerBox aus dem Gehäuse genommen werden und die Lampen mit Strom und Daten versorgen.
Verkabelung
Die PowerBox 2x86W ist für die Versorgung von 24VDC-Leuchten mit Strom und Daten ausgelegt. Schließen Sie ein PowerCON-Kabel und DMX-, Artnet- oder sACN-Daten an und verbinden Sie dann die Leuchten mit den 2 DC-Ausgängen. Zusätzliche Leuchten können durchgeschliffen werden.Titan Power/Data-Kabel
Dieses Hybridkabel kann sowohl 24 VDC Strom als auch DMX-Daten an die Tubes leiten. Es ist in 3 Längen erhältlich: 5 m, 10 m, 15 m (15′, 30′, 45′).
Es hat an einem Ende einen 135°-Stecker, der so konstruiert ist, dass die Tubes mit Tube Klammern plan an einer Wand befestigt werden können.Power/Data-Kabel
Dieses alternative Hybridkabel kann sowohl 24 VDC Strom als auch das DMX-Signal an die Lampen liefern. Es ist in 4 Längen erhältlich: 200 mm, 5 m, 10 m, 15 m (15′, 30′, 45′, 8").
Anders als das Titan Strom-/Datenkabel hat es wasserdichte 90°-Stecker an beiden Enden, die zu neueren Modellen wie PixelBrick und HydraPanel passen. Das Kabel ist mit Titan Tube und Helios Tube kompatibel, aber da IP65 nicht unterstützt wird und der Stecker sperriger ist, empfehlen wir das Titan Strom-/Datenkabel.
Wechselspannungs-Eingang
XLR-DMX, ART-Net (1 Universum), sACN (1 Universum)
Wechselspannungs-Anschluss
DMX via 2 x DC sockets – DMX via 5-Pin XLR
Gleichspannungsausgang
5-poliger XLR IN/OUT, RJ45-Eingang
Gleichspannungs-Anschluss
2 x DC Buchse (5,5 mm / 2,1 mm)
IP-Schutzklasse (unverkabelt)
IP65 (nur mit Dichtstopfen)
IP Rating verkabelt mit PWB-CAB-5/-10/-15/-0.2
IP65
Umgebungstemperatur
0 – 40 °C
Gewicht
1.5 kg
Masse
185 mm x 132 mm x 75 mm
Montage
Ausklappbarer BrickConnect / 2 x M5 Gewinde / 3/8" – 16 UNC-Gewinde / Airline-Schiene
Astera Titan Tube PowerBox
Unverzichtbares Zubehör für Titan Tubes. Verwenden Sie es zum Aufladen oder Festverkabeln von bis zu 10 Titan Tubes oder Helios Tubes für einen längeren Betrieb. Ermöglicht auch die kabelgebundene Datenübertragung von DMX-, Artnet- und sACN-Quellen. 8 kurzen DC-Ladekabeln sind im Lieferumfang enthalen, längere Strom-/Datenkabel sind separat erhältlich. Anschlüsse
Auf der Oberseite der Titan PowerBox befinden sich PowerCON TRUE1 Ein- und Ausgänge, sowie DMX Ein- und Ausgänge und eine Ethernet-Buchse für Artnet oder sACN. An der Seite befinden sich 10 Buchsen für Titan Strom-/Datenkabel zum Anschluss von bis zu 10 Tubes. Aufladen im Case Die Titan PowerBox wurde entwickelt, um Tubes in ihrem Case mit kurzen Stromkabeln zu laden. Darüber hinaus kann die PowerBox aus dem Case genommen und für längere Installationen verwendet werden. Hierfür werden zusätzliche Titan Strom-/Datenkabel benötigt. Verkablung
Die Titan PowerBox ist dafür ausgelegt, bis zu 10 Tubes mit Strom und Daten zu versorgen. Dazu nehmen Sie die PowerBox aus dem Ladekoffer, schliessen ein PowerCON TRUE1-Kabel und entweder DMX, Artnet oder sACN an. Mehrere Universen
Jede PowerBox kann 1 DMX-Universum steuern, d.h. 10 Titan Tubes mit je 16 Pixeln im RGB-Modus (3 Kanäle pro Pixel). Wenn Sie mehr Kanäle benötigen, z.B. weil Sie 7 Kanäle pro Pixel verwenden, können Sie einen DataLink für ein zweites Universum hinzufügen. Der Strom kann von der PowerBox abgenommen und durch den DataLink geleitet werden. Titan Power/Data-Kabel
Dieses Hybridkabel kann sowohl 24 VDC Strom als auch DMX-Daten an die Tubes leiten. Es ist in 3 Längen erhältlich: 5 m, 10 m, 15 m (15′, 30′, 45′).
Es hat an einem Ende einen 135°-Stecker, der so konstruiert ist, dass die Tubes mit Tube Klammern plan an einer Wand befestigt werden können.Power/Data-Kabel
Dieses alternative Hybridkabel kann sowohl 24 VDC Strom als auch das DMX-Signal an die Lampen liefern. Es ist in 4 Längen erhältlich: 200 mm, 5 m, 10 m, 15 m (15′, 30′, 45′, 8").
Anders als das Titan Strom-/Datenkabel hat es wasserdichte 90°-Stecker an beiden Enden, die zu neueren Modellen wie PixelBrick und HydraPanel passen. Das Kabel ist mit Titan Tube und Helios Tube kompatibel, aber da IP65 nicht unterstützt wird und der Stecker sperriger ist, empfehlen wir das Titan Strom-/Datenkabel.
Astera PixelBrick Ladekoffer mit PowerBox
Robuster Schutzkoffer mit Rollen und ausziehbarem Griff für 8
PixelBricks und wichtiges Zubehör. Mit der mitgelieferten PowerBox
können Sie Ihre Leuchten im Koffer aufladen, um sie für den nächsten
Einsatz bereitzumachen. Für längere Installationen kann die PowerBox aus
dem Koffer genommen werden, um Strom und Daten über die optional
erhältlichen Strom-/Datenkabel zu liefern.
(ohne PixelBrick)
Astera Datalink
Eine Dateneinspeisung, die eine kabelgebundene DMX-Verbindung zu Hyperion Tubes herstellt. Er kann auch für Titan Tube, Helios Tube, HydraPanel und PixelBrick genutzt werden. Im Gegensatz zur PowerBox hat der Datalink kein eingebautes Netzteil, sondern benötigt ein Titan- oder Hyperion-Netzteil pro Tube. Anschlüsse
DataLink enthält 4 DC-Eingangs- und 4 DC-Ausgangsanschlüsse für die Stromversorgung. Um Daten hinzuzufügen, befinden sich 2 XLR-Buchsen an den Enden des Produkts und eine RJ45-Buchse ist verfügbar für Artnet oder sACN. Verkabelung Der DataLink enthält kein Netzteil, sodass die Stromversorgung über die 4 Gleichstrombuchsen (1 für jede angeschlossene Lampe) erfolgen muss. Sobald DMX-, Artnet- oder sACN Daten anliegen, können bis zu 4 Tubes oder andere unterstützte Lampen angeschlossen werden. Mehrere Universen Eine der Funktionen des DataLinks ist es, ein zusätzliches DMX-Universum zu einer Titan PowerBox hinzuzufügen. Dazu wird das Gerät über Titan Strom-/Datenkabel mit der PowerBox verbunden, Daten angesteckt und bis zu 4 Tubes angeschlossen. Titan Power/Datenkabel
Empfohlen für den Anschluss von Tubes an DataLink mit dem 135°-Stecker. Das Kabel ist in 3 Längen erhältlich (5m, 10m, 15m) und kann gleichzeitig Strom und Daten leiten. Power/DatenkabelEmpfohlen für die Verbindung von HydraPanel oder PixelBrick mit DataLink. Der 90°-Stecker ermöglicht eine IP65-Verbindung, sodass die Leuchten im Freien verkabelt werden können (DataLink ist nicht IP65). Das Kabel ist in 4 Längen erhältlich (5 m, 10 m, 15 m, 200 mm) und kann gleichzeitig Strom und Daten führen.
Bestellcode
FP3-DTL
Eingang
4 x 24 VDC, Max 4 A
Ausgang
4 x 24 VDC Stromdurchleitung zu den vier Ausgängen
Anschlüsse
8 x DC, 5-pin XLR in+out, RJ45
Dateneingang
XLR-DMX; ART-Net (1 Universum); sACN (1 Universum) Die IP-Adresse kann zwischen 2.x, 10.x und DHCP gewählt werden. Universum-ID kann über Web-Interface oder Taste eingestellt werden (per Taster nur 1-16).
Datenausgang
DMX über DC-Buchsen
IP Schutzklasse
IP20
Abmessungen (L x B x T)
267 mm x 69 mm x 64 mm
Gewicht
0.5 kg
Material
Aluminium
