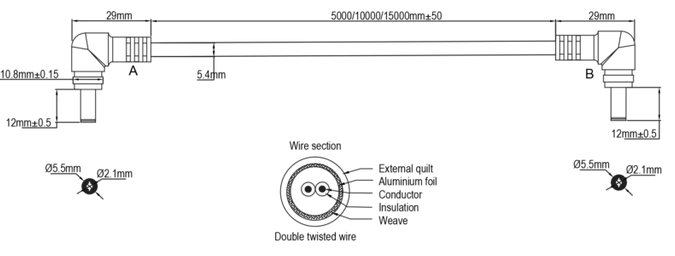

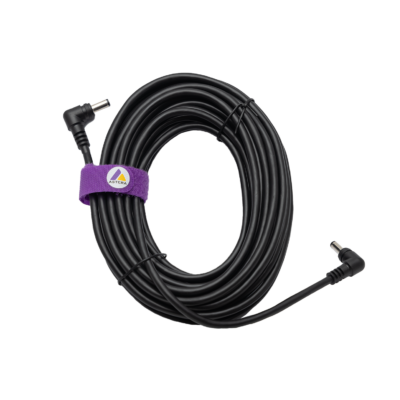

Astera Power/Data Kombikabel, 10 m, Set zu 8 Stk.
Anschlusskabel zu Powerbox. Rechtwinklige Stecker.
Verbindet PixelBricks und andere Leuchten mit ihrer PowerBox und kann zum Durchschleifen verwendet werden.
Die bahnbrechende Technologie ermöglicht es, sowohl Strom als auch Daten über ein einziges Kabel zu leiten, um maximalen Komfort zu gewährleisten. Auch kompatibel mit Titan PowerBox, DataLink, ChargingBox und anderen Astera Geräten.
Kompatibilitätstabelle
|
Produkte |
Kompatibel |
Funktionen |
IP65 Anschluss |
|---|---|---|---|
|
Helios Tube |
JA |
Strom+Daten |
– |
|
Titan Tube |
JA |
Strom+Daten |
– |
|
Hyperion Tube |
JA |
Strom+Daten |
– |
|
AX1 PixelTube |
JA |
Strom |
– |
|
HydraPanel |
JA |
Strom+Daten |
IP65 |
|
PixelBrick |
JA |
Strom+Daten |
IP65 |
|
PowerBox 2x86W |
JA |
Strom+Daten |
IP65 |
|
Titan PowerBox |
JA |
Strom+Daten |
– |
|
DataLink |
JA |
Strom+Daten |
– |
|
PlutoFresnel |
JA |
Strom+Daten |
IP55 |
